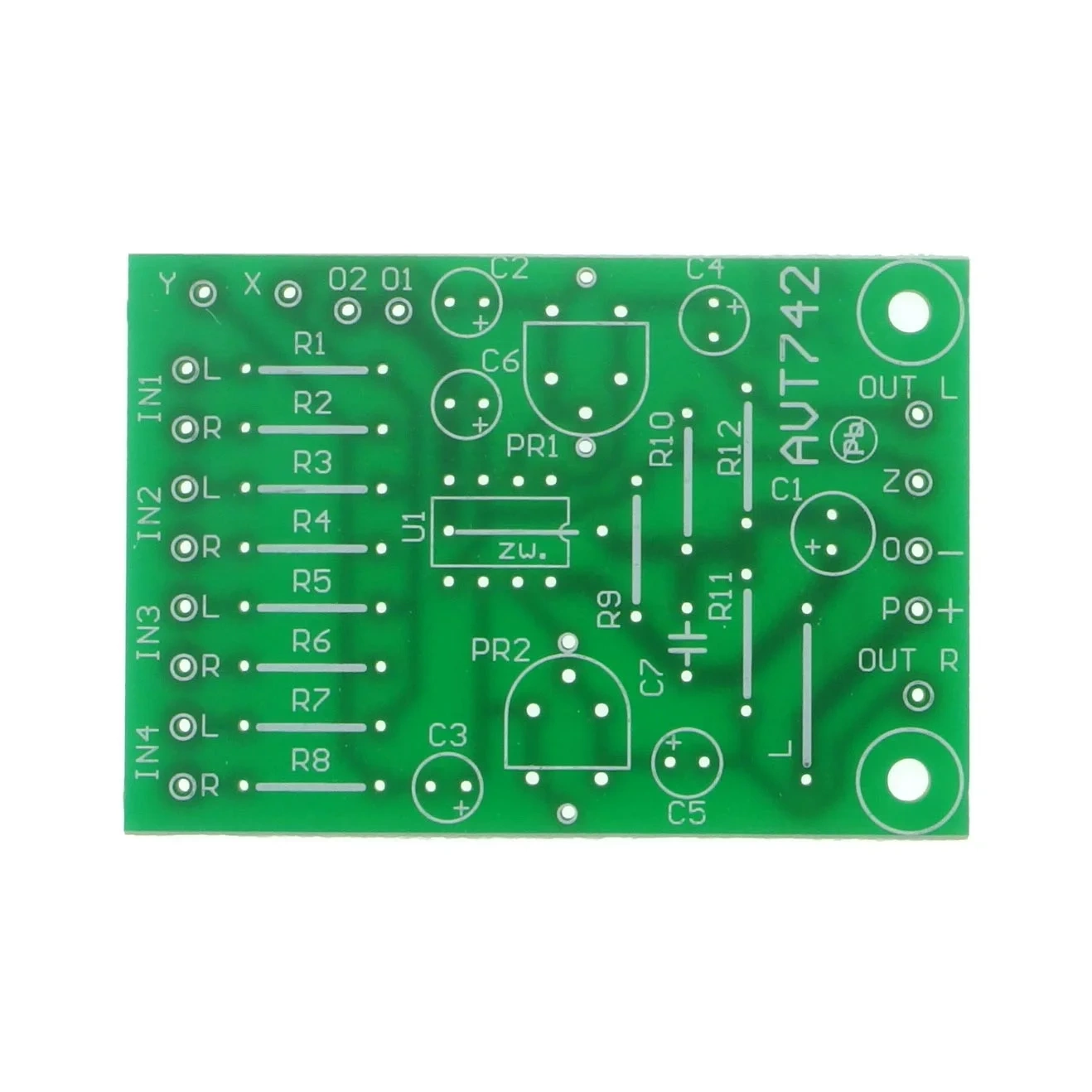

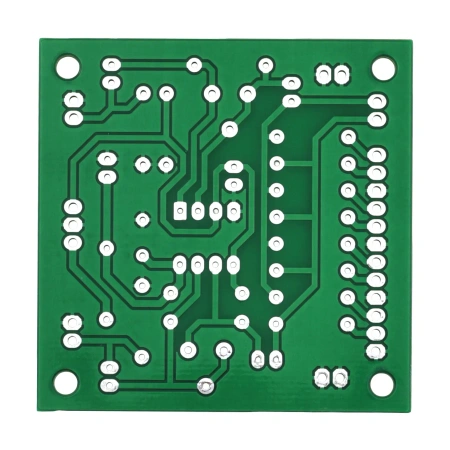

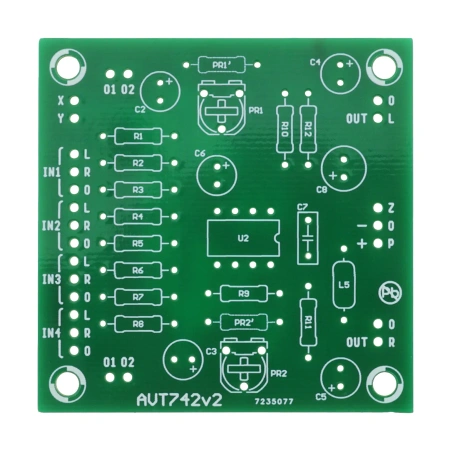

Mikser audio stereo 4-kanałowy TL072, niski szum - PCB do projektu AVT 742

Do pobrania:

Dokumentacja

Moduł stereofonicznego miksera wysokiej jakości. Urządzenie szczególnie polecane elektroakustykom, osobom konstruującym własny sprzęt nagłaśniający i miłośnikom „dobrego brzmienia”. Mimo prostoty zapewnia bardzo dobre parametry sygnału; niskie szumy i znikome zniekształcenia. Czterokanałową wersję podstawową można dowolnie rozbudowywać, powiększając ją o dodatkowe tory sygnałowe. W najprostszej wersji układ może służyć do sumowania sygnałów z kilku źródeł (np. CD, magnetofony). Wersja najbardziej rozbudowana to najprawdziwszy mikser dla DJ-a. W układzie zastosowano niskoszumny układ TL072. Niewielki pobór prądu umożliwia zasilanie z baterii.

Wybrane parametry:

• układ stereofoniczny
• 4 kanały (stereofoniczne)
• potencjometry regulacji sumy sygnałów
• możliwość realizacji dyskotekowego crossfadera
• możliwość rozbudowy
• zasilanie pojedynczym napięciem
• zasilanie 6 - 24 VDC
• wymiary płytki 62x43mm

Projekt AVT 742 EdW 12/05

Dodatkowe uwagi:

UWAGA!!! Jako regulatory sumy w zestawie znajdują się potencjometry montażowe. Potencjometry regulujące poziom sygnału wejściowego należy zakupić osobno (brak w kicie), w zależności od wybranej wersji - patrz instrukcja pdf.

Proponujemy potencjometry obrotowe 2x10kom liniowe oraz 10kom logarytmiczne.
