Filtr aktywny do subwoofera 18-150 Hz - PCB do projektu AVT 2449
- Filtr aktywny do subwoofera sumuje sygnały stereo, odcina wyższe częstotliwości i udostępnia dwa wyjścia o przeciwnych fazach. AVT2449 A zawiera płytkę PCB 50×58 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.

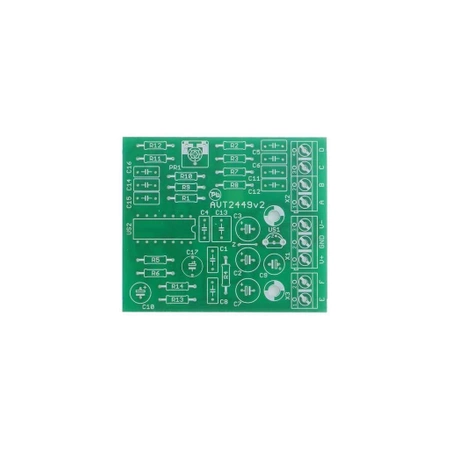

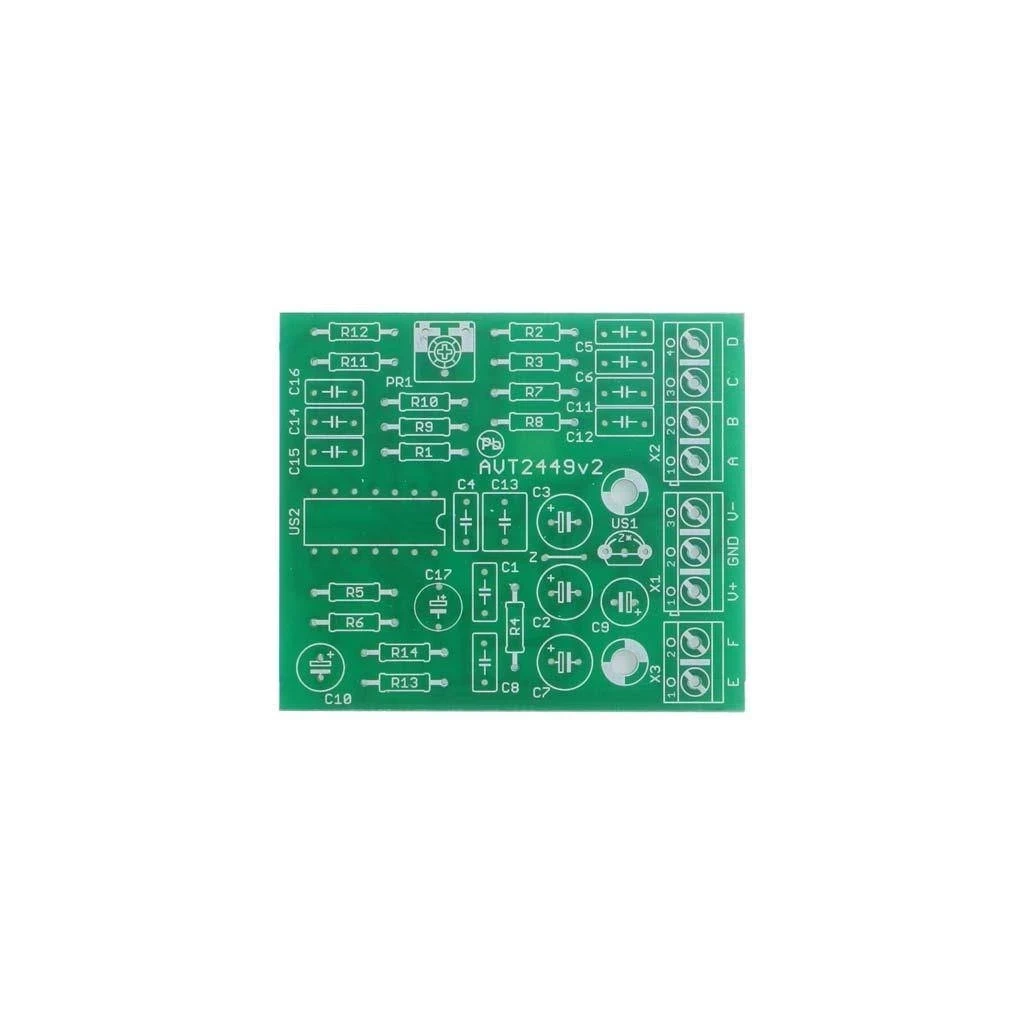

Filtr aktywny do subwoofera 18–150 Hz - płytka PCB do AVT2449
Płytka PCB do wykonania filtru subwoofera, który sumuje kanały stereo i ogranicza pasmo do najniższych częstotliwości.
Sumowanie kanałów stereo i filtracja pasma subwoofera
AVT2449 to projekt aktywnego filtru do subwoofera w systemie audio. Układ sumuje sygnały z lewego i prawego kanału stereofonicznego, odfiltrowuje niepotrzebne wyższe częstotliwości i przekazuje dalej sygnał niskotonowy.
Moduł udostępnia dwa komplety wejść: wejście liniowe oraz wejście pozwalające pobrać sygnał bezpośrednio z wyjść głośnikowych wzmacniacza. Na wyjściach dostępne są dwa sygnały o przeciwnych fazach, co ułatwia budowę wzmacniacza mostkowego. Wersja A obejmuje samą płytkę PCB; elementy z wykazu należy skompletować osobno.
Karta techniczna
AVT2449
Aktywny filtr do subwoofera z sumowaniem kanałów stereo, filtrem dolnoprzepustowym i wyjściami o przeciwnych fazach.
| Kod projektu | AVT2449 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | filtr aktywny do subwoofera |
| Funkcje | sumowanie kanałów stereo, filtracja wyższych częstotliwości, dwa wyjścia o przeciwnych fazach |
| Pasmo przenoszenia | 18 Hz–150 Hz dla elementów dostarczonych w zestawie |
| Wejście liniowe | A, B; poziom 100 mV–1 V |
| Wejście z wyjść głośnikowych | C, D |
| Wyjścia sygnałowe | E, F; sygnały o przeciwnych fazach |
| Zasilanie pojedyncze | 10–35 V |
| Zasilanie symetryczne | ±5–±16 V |
| Wymiary płytki PCB | 50×58 mm |
Wersja
AVT2449 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R4: 10 kΩ
- R2, R3: 2,2 MΩ
- R5, R6: 56 kΩ
- R7, R8, R12, R14: 100 kΩ
- R9: 0 Ω
- R10: 4,3 kΩ
- R11: 18 kΩ
- R13: 100 kΩ
- PR1: potencjometr montażowy 220 kΩ
- C1, C5, C6, C8: 100 nF
- C2, C7: 100 µF / 16 V
- C3: 100 µF / 16 V, montować tylko przy zasilaniu symetrycznym
- C4: 100 nF, montować tylko przy zasilaniu symetrycznym
- C9, C10, C17: 10 µF / 50 V
- C11, C12, C14, C16: 220 nF ceramiczne lub MKT
- C15: 68 nF
- C13: nie montować
- U1: LM78L15, patrz konfiguracja zasilania
- U2: TL074
- X1, X2, X3: złącza śrubowe ARK
Notes
Układ może być zasilany napięciem pojedynczym albo symetrycznym, ale sposób montażu części elementów zależy od wybranego zasilania. Przed kompletowaniem i lutowaniem trzeba sprawdzić wariant zasilania oraz elementy, które należy pominąć albo zastąpić zworami.
Dla zasilania pojedynczego 10–15 V nie montuje się stabilizatora U1, a w jego miejsce należy zastosować zworę. Dla zasilania pojedynczego 16–35 V stabilizator U1 jest montowany.
Dla zasilania symetrycznego dokumentacja wskazuje osobny zestaw elementów do pominięcia oraz zwory w obwodach zasilania. Źródło symetryczne podłącza się do punktów V+, GND i V-.
Po zmontowaniu ze sprawnych elementów układ nie wymaga specjalnego uruchamiania. Regulacją użytkową jest ustawienie PR1 tak, aby dobrać właściwe proporcje tonów najniższych do pozostałych w gotowym systemie z subwooferem.
Uwaga: sposób wykonania obwodów zasilania zależy od tego, czy filtr pracuje z zasilaniem pojedynczym, czy symetrycznym. Błędny montaż elementów zasilania, zwór lub stabilizatora może spowodować brak działania albo uszkodzenie układu.
Najczęściej zadawane pytania
AVT2449 A zawiera wyłącznie płytkę PCB do projektu filtru aktywnego do subwoofera. Do uruchomienia układu należy samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Do wykonania kanału subwoofera w systemie audio: układ sumuje kanały stereo, filtruje wyższe częstotliwości i udostępnia dwa sygnały wyjściowe o przeciwnych fazach.
Nie. Filtr pracuje w torze analogowym na wzmacniaczu operacyjnym TL074 i nie wymaga mikrokontrolera ani programu.
Sygnał liniowy 100 mV–1 V podaje się na punkty A, B. Alternatywnie można użyć punktów C, D do pobrania sygnału z wyjść stereofonicznego wzmacniacza mocy.
Układ może być zasilany napięciem pojedynczym 10–35 V albo symetrycznym ±5–±16 V. Sposób montażu części elementów zależy od wybranego wariantu zasilania.
