Fototranzystory

( ilość produktów: 5 )

Fototranzystory to elementy układów optoelektronicznych , które reagują na zmianę natężenia oświetlenia. Dzięki swoim niewielkim rozmiarom i wyjątkowej czułości znajdują zastosowanie we wszelkiego rodzaju czujnikach optycznych. Do ich głównych zalet zaliczamy bardzo prosty sposób podłączania tranzystorów oraz szeroki spektrum fal elektromagnetycznych. Należy jednak pamiętać o tym, że w przypadku urządzeń pomiarowych lepszym rozwiązaniem będą same fotodiody . Fototranzystory natomiast sprawdzą się świetnie we współpracy z emiterami światła – na przykład w automatyce i systemach zdalnego sterowania.

Budowa fototranzystora

Wnętrze fototranzystora zbudowane jest z trzech warstw półprzewodnika o różnych typach przewodnictwa – NPN lub PNP. Złącze kolektor-baza w tego typu tranzystorach to standardowa fotodioda reagująca na padające promieniowanie. Aby fotony mogły dotrzeć do wnętrza urządzenia, jego obudowa do złudzenia przypomina diody LED o średnicy 3 mm lub 5 mm. Należy też wspomnieć o tym, że fototranzystory dostępne są najczęściej w dwóch postaciach – z obudową do montażu przewlekanego (THT) oraz tranzystory do montażu powierzchniowego (SMD). Zdecydowana większość fototranzystorów to urządzenia dwukońcówkowe (emiter i kolektor), ale warto pamiętać o tym, że czasem występują w wariantach z trzema wyprowadzeniami. Takie tranzystory posiadają końcówkę bazy umożliwiającą dodatkowe sterowanie przepływem prądu w obwodzie kolektora.

Fototranzystor – zasada działania

Podstawą działania fototranzystora jest promieniowanie padające na obszar bazy. Na skutek działania światła o określonej dla danego urządzenia długości fal zmienia się oporność w zakresie emiter – baza, co umożliwia przepływ prądu bazy i sterowanie prądem kolektora. Tutaj cały proces przebiega tak samo, jak w przypadku fotodiody z tą różnicą, że światło nie tylko pozwala na przepływ prądu, ale przy tym go wzmacnia.

Na co zwrócić uwagę kupując fototranzystor?

Zasady podczas zakupu fototranzystora zbliżone są do tego, co należy wziąć pod uwagę, dobierając tranzystory bipolarne. Pierwszą z kwestii będą na pewno wartości nominalnego napięcia. Ponieważ mówimy tutaj o fotoelementach, zwróć także uwagę na parametry pracy ze światłem. Do podstawowych właściwości zaliczamy kąt widzenia fototranzystora oraz długość fal, dla których urządzenie uzyska maksymalną czułość – tutaj najczęściej spotykaną opcją są fototranzystory o czułości 940 nm. Na koniec zostają aspekty dotyczące tego, jak fototranzystor został zbudowany. Tutaj musisz przeanalizować jego średnicę, kształt, metodę montażu oraz kolor soczewki.

Fototranzystory w ofercie sklepu AVT

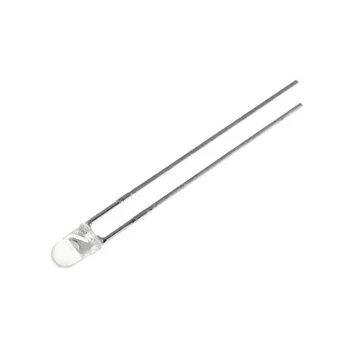

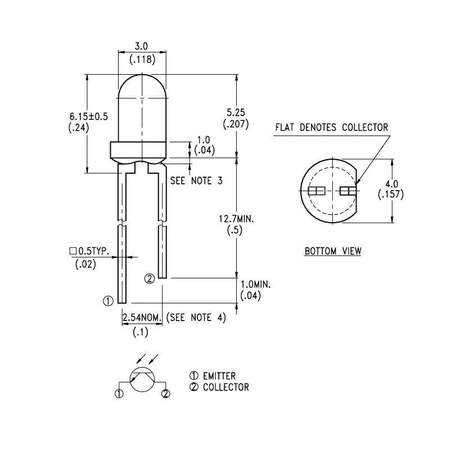

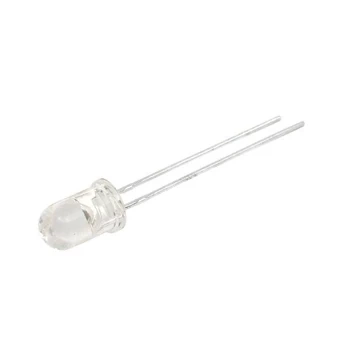

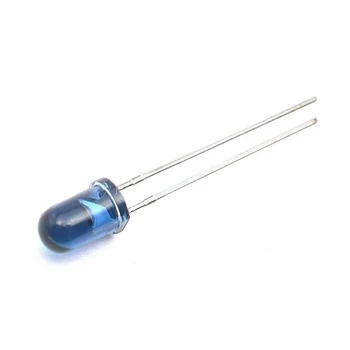

W naszej ofercie znajdziesz przewlekane fototranzystory w obudowach o średnicy 3 mm i 5 mm, które doskonale nadają się do aplikacji pracujących w paśmie podczerwieni (IR), choć znakomicie radzą sobie także ze światłem w zakresie widzialnym dla człowieka. Niektóre modele (np. fototranzystor LTR4206E) są dostosowane tylko do pracy w świetle podczerwonym, gdyż posiadają wbudowane filtry optyczne – można się o tym przekonać, patrząc na czarny kolor obudowy – które filtrują światło widzialne i przepuszczają jedynie promieniowanie w zakresie podczerwieni.

Fototranzystory - FAQ

Fototranzystor to element półprzewodnikowy, który reaguje na zmianę oświetlenia. Zasada jego działania zbliżona jest do fotodiody, gdyż zmiany na złączu baza-emiter są proporcjonalne do natężenia światła. Główna różnica natomiast polega na tym, że czułość na działanie światła łączy się tutaj ze wzmacniających działaniem klasycznego tranzystora.

Fototranzystor to element optoelektroniczny, który najczęściej jest częścią większego układu współpracującego z emiterem. Gdzie takie urządzenia znajdują zastosowanie? Wrażliwość na szerokie spektrum światła sprawia, że świetnie sprawdzają się one w układach bazujących na sygnałach podczerwonych. Wysoka reaktywność na intensywne oświetlenie przydaje się w systemach zabezpieczeń (np. jako elementy czujników przerwania wiązki) lub automatyce i zdalnym sterowaniu. Co więcej, fototranzystory wykorzystywane są także w urządzeniach przemysłowych – między innymi czytnikach taśm i urządzeniach do obsługi kart płatniczych – a także wchodzą w skład zintegrowanych czujników optycznych, np. transoptorów szczelinowych lub odbiciowych.
