Akcesoria do SMD

Miniaturyzacja współczesnych elementów elektronicznych zaszła tak daleko, że konieczne było stworzenie dedykowanych, silnie zminiaturyzowanych akcesoriów oraz narzędzi, dzięki którym możliwe jest prowadzenie pomiarów i uruchomień najmniejszych układów oraz podzespołów. O ile każdy elektronik wykorzystujący w swojej pracy elementy montowane powierzchniowo zaopatruje się w urządzenia i akcesoria do lutowania SMD (precyzyjne groty , stacje na gorące powietrze lub podczerwień czy też pogrzewacze), o tyle nadal wielu inżynierów przykłada zbyt małą wagę do wyboru odpowiednich akcesoriów pomiarowych, które umożliwią bezpieczne prowadzenie pomiarów – bez ryzyka uszkodzenia badanego układu przez przypadkowe zwarcie. W tej kategorii prezentujemy wysokiej jakości akcesoria przeznaczone do pracy z najmniejszymi elementami SMD.

Ile sytuacji pomiarowych, tyle narzędzi – wybór akcesoriów do pomiaru dyskretnych elementów SMD

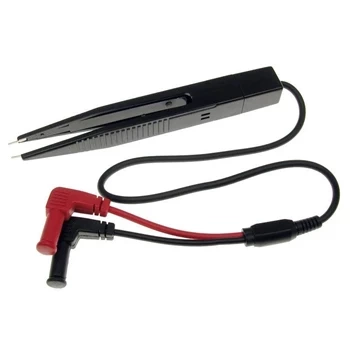

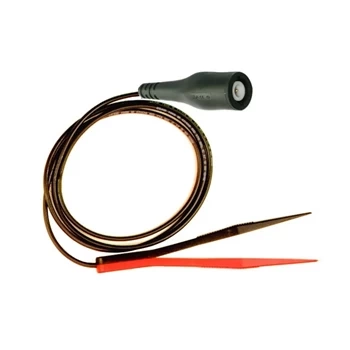

Pomiarowe akcesoria do SMD można zasadniczo podzielić na dwie główne grupy, a podział ten wynika bezpośrednio z rodzaju wyprowadzeń lutowniczych oraz ich usytuowania. Do pierwszej grupy należą wszelkie narzędzia, służące do prowadzenia pomiarów na elementach dyskretnych – rezystorach, kondensatorach, niewielkich dławikach czy też diodach SMD. Akcesoria te mają najczęściej postać precyzyjnej pęsety , której zwężające się, metalowe końcówki stanowią odizolowane elektrycznie styki i są podłączone na wolnych końcach do przewodu pomiarowego. Zakończenie przewodu, zależnie od wersji produktu, ma postać wtyków bananowych (kompatybilnych z niemal wszystkimi multimetrami, a także innymi przyrządami laboratoryjnymi) bądź złącza koncentrycznego typu BNC. Pomiar wykonany z użyciem tego typu pęsety jest bardzo prosty i intuicyjny – wystarczy ustawić miernik na pożądaną funkcję pomiarową i zakres, a następnie chwycić delikatnie oba wyprowadzenia lutownicze badanego elementu.

Chwytaki i sondy do pomiarów układów scalonych oraz złączy

Diametralnie inaczej od opisanych wcześniej pęset pomiarowych wyglądają akcesoria do SMD dedykowane pomiarom układów scalonych. Nawet w przypadku układów o niezbyt gęstym rastrze uchwycenie wyprowadzenia standardowym chwytakiem pomiarowym jest niemożliwe, a nawet jeżeli się to uda – ryzyko zwarcia (potencjalnie niebezpiecznego dla badanego urządzenia) jest bardzo wysokie. Dlatego do testów prowadzonych na układach scalonych w obudowach typu SOIC, LQFP, TQFP, SOT-23, SC-70 i innych, posiadających wyprowadzenia wystające poza obrys obudowy, należy stosować tylko i wyłącznie specjalne, bardzo precyzyjne chwytaki oraz sondy probiercze o wąskich końcówkach, przystosowanych do najmniejszych elementów. Rzecz jasna, prowadzenie pomiarów bezpośrednio na wyprowadzeniach układów scalonych jest niemożliwe w przypadku obudów QFN, CSP, BGA oraz wszystkich pozostałych, montowanych w procesie rozpływowym (reflow) i nieposiadających końcówek lutowniczych. Badania układów są jednak możliwe z użyciem sond probierczych o ostrych (igłowych) końcówkach, które można – zwykle pod kontrolą mikroskopową – podłączyć do większych padów sąsiednich elementów lub odsłoniętych pól testowych (ew. ścieżek na PCB).

Akcesoria do SMD w ofercie Sklepu AVT

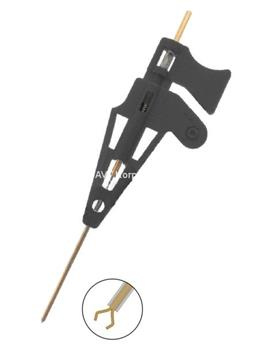

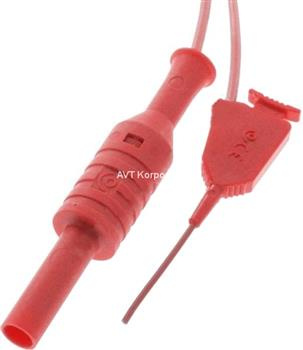

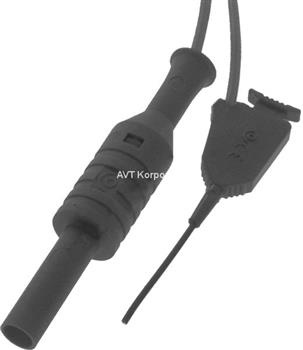

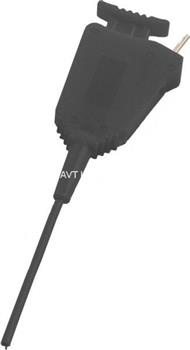

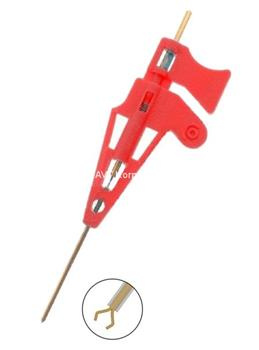

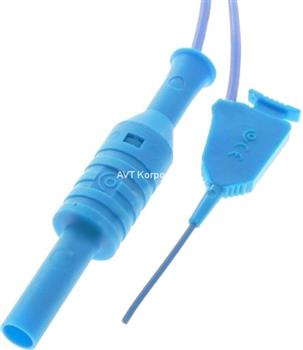

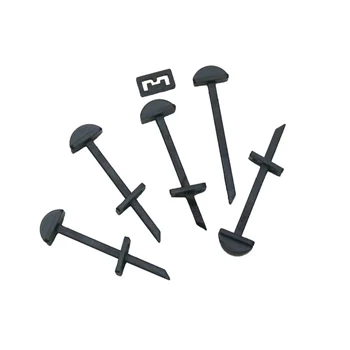

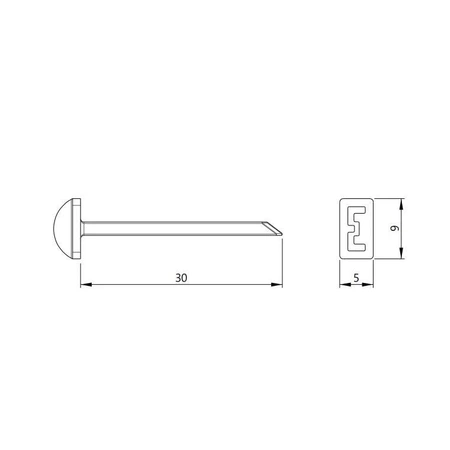

Mając na uwadze to, jak ważny jest dobór właściwych akcesoriów pomiarowych do pracy z miniaturowymi elementami SMD, do naszej oferty wprowadziliśmy bogaty zestaw produktów dostosowanych zarówno do pomiaru podzespołów dyskretnych, jak i układów scalonych. Oferujemy wysokiej klasy chwytaki pazurkowe (mini klipsy) z wyprowadzeniami na gniazda typu banan (4 mm) oraz z przyłączami kołkowymi. W stałej sprzedaży posiadamy także bardzo precyzyjne sondy probiercze , w tym wersje z igłami sprężynującymi, zapewniającymi bezpieczny, pewny pomiar z zachowaniem właściwego nacisku na badane wyprowadzenie bądź ścieżkę na PCB. Do pomiaru układów elementów dyskretnych oferujemy natomiast precyzyjne pęsety, zarówno w wersji z przewodami pomiarowymi typu banan, jak i z kablem koncentrycznym zakończonym wtykiem BNC.
