Tester napięcia

Testery napięcia, próbniki elektryczne i wskaźniki NCV

Testery napięcia i próbniki elektryczne służą do szybkiego sprawdzania obecności napięcia w instalacjach, przewodach, gniazdach, złączach i urządzeniach elektrycznych. W zależności od konstrukcji mogą działać kontaktowo, bezdotykowo jako wskaźniki NCV albo łączyć kilka funkcji, takich jak wykrywanie napięcia AC, kontrola napięcia DC lub test ciągłości.

To narzędzia kontrolne, a nie zawsze pełne mierniki wartości napięcia. Jeżeli potrzebny jest dokładny pomiar napięcia, prądu, rezystancji albo diagnostyka obwodu, warto sprawdzić także multimetry cyfrowe. Wiele multimetrów również ma funkcję bezdotykowego wykrywania napięcia NCV, ale ich podstawowym zadaniem jest pomiar wartości elektrycznych.

Bezdotykowy wskaźnik napięcia NCV

Bezdotykowy próbnik napięcia NCV pozwala wykryć obecność pola elektrycznego bez odsłaniania przewodu i bez dotykania metalowego styku. Jest przydatny do wstępnego sprawdzania, czy przewód, gniazdo lub punkt instalacji może być pod napięciem.

Przykładem bardziej zaawansowanego wskaźnika jest bezdotykowy wskaźnik napięcia AC 20–1000 V Kyoritsu KEW5711. W ofercie znajduje się także bezdotykowy próbnik napięcia NOYAFA NF-606, czyli proste narzędzie do szybkiej kontroli obecności napięcia AC.

NCV nie zastępuje pomiaru multimetrem ani dwubiegunowym testerem napięcia. Wykrywa obecność pola elektrycznego, ale wynik może zależeć od odległości, ułożenia przewodu, ekranowania, izolacji, wilgotności i obecności sąsiednich przewodów pod napięciem.

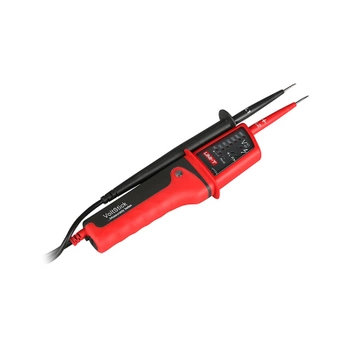

Próbniki kontaktowe i testery napięcia AC/DC

Kontaktowy tester napięcia wymaga przyłożenia końcówek pomiarowych do badanego punktu. W zależności od modelu może sygnalizować obecność napięcia AC, napięcia DC, polaryzację albo ciągłość obwodu. Takie narzędzie daje inną informację niż NCV, ponieważ pracuje bezpośrednio na badanym obwodzie.

próbnik napięcia Fazer 777 AC do 500 V, DC do 60 V, ciągłość i NCV jest przykładem urządzenia łączącego kilka funkcji kontrolnych. Do bardzo podstawowych prac można wykorzystać także próbnik napięcia 12–250 V, 50–500 Hz, przeznaczony do prostej kontroli obecności napięcia.

Tester napięcia czy multimetr?

Tester napięcia jest dobry do szybkiej kontroli obecności napięcia, ale nie zawsze pokaże jego dokładną wartość. Multimetr pozwala zmierzyć napięcie liczbowo, a zwykle także rezystancję, ciągłość, prąd i inne parametry. Dlatego tester i multimetr nie są narzędziami zamiennymi w każdym zastosowaniu.

Do wstępnego sprawdzenia przewodu przed pracą przy instalacji przydatny jest wskaźnik NCV lub próbnik. Do diagnostyki układu elektronicznego, zasilacza, akumulatora albo modułu lepszym wyborem będzie multimetr. Przy pracy z instalacją elektryczną trzeba stosować przyrządy o odpowiedniej kategorii bezpieczeństwa i zakresie napięcia.

Jak wybrać tester napięcia?

Wybór zależy od tego, czy chcesz tylko wykryć obecność napięcia, czy sprawdzić je kontaktowo. Ważny jest rodzaj napięcia, zakres pomiarowy, sposób sygnalizacji, kategoria bezpieczeństwa oraz to, czy urządzenie ma funkcję NCV, test ciągłości lub kontrolę napięcia DC.

• bezdotykowy wskaźnik napięcia NCV – do szybkiego sprawdzania obecności napięcia AC bez dotykania przewodnika,
• kontaktowy próbnik napięcia – do kontroli napięcia po przyłożeniu końcówek do badanego punktu,
• tester napięcia AC/DC – gdy potrzebna jest kontrola zarówno obwodów przemiennych, jak i stałych,
• próbnik z testem ciągłości – do podstawowego sprawdzania połączeń i przewodów,
• multimetr z funkcją NCV – gdy oprócz wykrywania napięcia potrzebny jest pomiar wartości elektrycznych.

Bezpieczeństwo podczas sprawdzania napięcia

Brak sygnalizacji NCV nie jest gwarancją braku napięcia. Przed rozpoczęciem pracy przy instalacji należy stosować właściwą procedurę sprawdzenia, odpowiedni przyrząd i zasady bezpieczeństwa. Dotyczy to szczególnie obwodów sieciowych, rozdzielnic, gniazd, przewodów nieopisanych i instalacji o nieznanym stanie.

Przed użyciem testera trzeba sprawdzić zakres napięcia, kategorię bezpieczeństwa, stan obudowy, końcówek pomiarowych i baterii. Przyrząd powinien być dobrany do typu instalacji, a nie tylko do oczekiwanej wartości napięcia.
