Krokodylki pomiarowe

Krokodylki pomiarowe do przewodów laboratoryjnych i testowych

Krokodylki pomiarowe do przewodów laboratoryjnych, multimetrów i stanowisk testowych służą do szybkiego chwytania przewodów, końcówek elementów, zacisków, pól lutowniczych i punktów pomiarowych bez konieczności trzymania sondy w ręku. Ułatwiają pomiary, testy uruchomieniowe, serwis elektroniki, prototypowanie oraz budowę adapterów pomiarowych.

W tej kategorii znajdują się standardowe i profesjonalne krokodylki, w tym modele z gniazdem 4 mm, wersje izolowane, bezpieczne, o różnym rozwarciu szczęk i w różnych kolorach. Warto zwrócić uwagę na akcesoria marek ELECTRO-PJP oraz Hirschmann, stosowane w osprzęcie testowo-pomiarowym do elektroniki, elektrotechniki i aparatury laboratoryjnej.

Do czego służą krokodylki pomiarowe?

Krokodylek pomiarowy pozwala szybko wykonać stabilne połączenie z badanym punktem. Zamiast dociskać sondę ręką, można zacisnąć krokodylek na przewodzie, wyprowadzeniu elementu, zacisku zasilacza, śrubie terminala albo punkcie testowym.

Takie akcesoria są przydatne przy pomiarach multimetrem, testowaniu zasilaczy, ładowarek, modułów elektronicznych, układów prototypowych i urządzeń serwisowanych na stole warsztatowym. Krokodylki pomagają też utrzymać powtarzalne połączenie podczas dłuższego pomiaru lub regulacji układu.

Krokodylki standardowe i bezpieczne

Standardowe krokodylki pomiarowe sprawdzają się w prostych połączeniach warsztatowych i niskonapięciowych, gdy najważniejsza jest szybka obsługa oraz wygodne chwytanie przewodów lub wyprowadzeń. Przy wyborze trzeba jednak sprawdzić izolację, prąd znamionowy i sposób podłączenia przewodu.

Krokodylki bezpieczne są lepszym wyborem tam, gdzie użytkownik ma kontakt z torem pomiarowym i potrzebna jest większa ochrona części przewodzących. Przykładem jest krokodylek bezpieczny z rozwarciem 11 mm i gniazdem 4 mm, czerwony oraz krokodylek bezpieczny z rozwarciem 32 mm i gniazdem 4 mm, zielony.

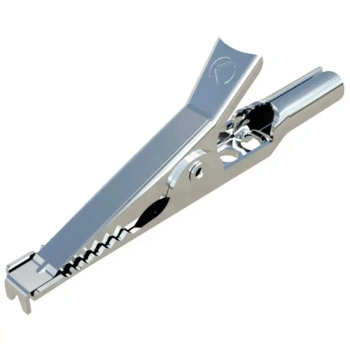

Gniazdo 4 mm i przewody bananowe

Krokodylki z gniazdem 4 mm są przeznaczone do współpracy z typowymi wtykami bananowymi stosowanymi w przewodach laboratoryjnych i pomiarowych. Dzięki temu można szybko zamienić przewód z końcówką bananową w przewód z zaciskiem krokodylkowym.

To praktyczne rozwiązanie w zasilaczach warsztatowych, multimetrach, adapterach testowych i panelach pomiarowych. Jeżeli budujesz własne przewody lub stanowisko pomiarowe, sprawdź również kategorię gniazda laboratoryjne i bananowe.

Rozwarcie szczęk krokodylka

Rozwarcie szczęk trzeba dobrać do elementu, który ma być chwytany. Mały krokodylek jest wygodny przy cienkich przewodach, wyprowadzeniach elementów i kompaktowych punktach testowych. Większe rozwarcie przydaje się przy zaciskach śrubowych, większych przewodach, szynach pomocniczych i masywniejszych elementach instalacji.

Zbyt mały krokodylek może nie objąć badanego punktu, a zbyt duży może być niewygodny w ciasnej przestrzeni i zwiększać ryzyko przypadkowego dotknięcia sąsiednich punktów. Dlatego rozmiar szczęk jest równie ważny jak kolor, prąd znamionowy czy typ gniazda.

Profesjonalne krokodylki pomiarowe

krokodylek pomiarowy JC BBC04021 fi 4 mm, 10 A, 1000 V, CAT III, czarny to przykład profesjonalnego zacisku pomiarowego do przewodów z wtykiem 4 mm. Parametry prądowe, napięciowe i kategoria pomiarowa mają znaczenie przy pracy z aparaturą pomiarową oraz obwodami, w których wymagane jest bezpieczniejsze połączenie niż przy prostych zaciskach technicznych.

Przy produktach tego typu nie warto patrzeć wyłącznie na rozmiar krokodylka. Ważne są również: pełna izolacja, zgodność z przewodami pomiarowymi, kategoria pomiarowa, dopuszczalny prąd i wygoda pracy w rzeczywistym układzie.

Jak wybrać krokodylki pomiarowe?

Dobór krokodylków zacznij od tego, z jakim przewodem i w jakim obwodzie będą używane. Inny zacisk wystarczy do prostego układu niskonapięciowego, a inny będzie potrzebny do profesjonalnych pomiarów z wymaganiami bezpieczeństwa.

• krokodylki z gniazdem 4 mm wybierz do typowych przewodów bananowych i laboratoryjnych,
• krokodylki bezpieczne stosuj tam, gdzie ważna jest lepsza izolacja części przewodzących,
• małe rozwarcie szczęk sprawdzi się przy cienkich przewodach i drobnych punktach testowych,
• większe rozwarcie szczęk wybierz do zacisków, większych przewodów i elementów mechanicznie trudniejszych do uchwycenia,
• kolor krokodylka wykorzystaj do oznaczenia biegunowości, kanału lub funkcji pomiarowej,
• prąd i napięcie znamionowe muszą odpowiadać warunkom pracy całego toru pomiarowego,
• kategoria pomiarowa ma znaczenie przy pracy w instalacjach i obwodach o podwyższonych wymaganiach bezpieczeństwa.

Bezpieczeństwo połączeń z krokodylkami

Krokodylek pomiarowy nie powinien być dobierany przypadkowo. Zacisk, przewód, wtyk bananowy i przyrząd pomiarowy muszą tworzyć spójny tor o parametrach odpowiednich do badanego obwodu. Najsłabszy element połączenia ogranicza bezpieczeństwo całego zestawu.

Przy pomiarach należy unikać przypadkowego zwarcia sąsiednich punktów, szczególnie w ciasnych urządzeniach, przy akumulatorach, zasilaczach i instalacjach o większej wydajności prądowej. Krokodylek powinien trzymać stabilnie, nie zsuwać się z zacisku i nie odsłaniać części przewodzących bardziej, niż pozwala na to zastosowanie.
