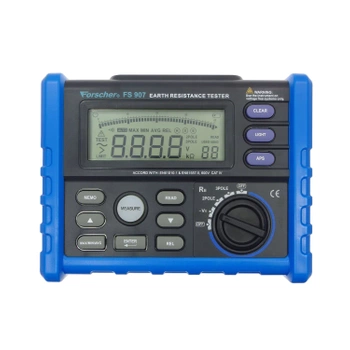

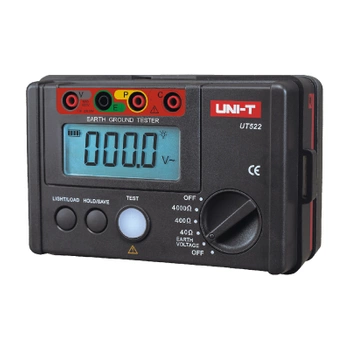

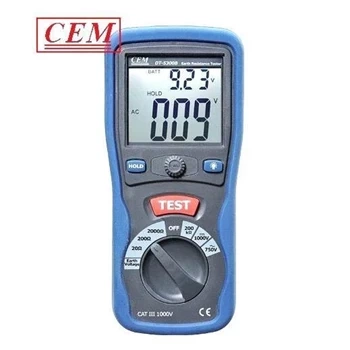

Mierniki rezystancji do akumulatorów, izolacji i instalacji

Mierniki rezystancji do diagnostyki akumulatorów, izolacji i obwodów elektrycznych służą do oceny oporu elektrycznego, rezystancji izolacji, ciągłości przewodów, rezystancji przewodów ochronnych oraz rezystancji wewnętrznej ogniw i pakietów akumulatorowych. Zakres zastosowań zależy od konstrukcji przyrządu, metody pomiaru i napięcia testowego.

W tej kategorii znajdziesz testery rezystancji FNIRSI oraz mierniki rezystancji UNI-T. Inne przyrządy do diagnostyki i pomiarów znajdziesz w kategorii aparatura pomiarowa.

Do czego służy miernik rezystancji?

Miernik rezystancji pozwala ocenić właściwości elektryczne elementu, przewodu, izolacji albo źródła zasilania. Wynik może wskazać przerwę w obwodzie, pogorszenie izolacji, nadmierny opór połączenia lub zużycie akumulatora.

Nie każdy pomiar rezystancji oznacza to samo. Sprawdzenie rezystora zwykłym multimetrem, pomiar rezystancji izolacji i pomiar rezystancji wewnętrznej akumulatora wymagają różnych metod, zakresów i przyrządów. Dlatego urządzenie trzeba dobrać do badanego obiektu, a nie tylko do wartości podanej w omach.

Rezystancja wewnętrzna akumulatora

Tester rezystancji wewnętrznej akumulatorów pomaga ocenić stan ogniw, baterii i pakietów. Wzrost rezystancji wewnętrznej może oznaczać zużycie, pogorszenie połączeń albo ograniczoną zdolność oddawania dużego prądu pod obciążeniem.

tester rezystancji wewnętrznej akumulatorów FNIRSI HRM-10 wykorzystuje czterożyłową metodę pomiarową. Mierzy rezystancję wewnętrzną oraz napięcie baterii i pakietów akumulatorowych, dlatego może być używany przy selekcjonowaniu ogniw, przygotowywaniu pakietów, diagnostyce baterii oraz kontroli elementów przed naprawą lub zgrzewaniem.

FNIRSI HRM-10 mierzy rezystancję do 200 Ω oraz napięcie stałe do ±100 V. Oferuje tryb automatyczny i ręczny, progi sortowania, pamięć wyników i eksport danych. Przy zakresie 20 mΩ rozdzielczość wynosi 0,001 mΩ.

Dlaczego ważny jest pomiar czterożyłowy?

Czterożyłowy pomiar rezystancji ogranicza wpływ przewodów i styków na wynik. Jedna para przewodów doprowadza prąd testowy, a druga mierzy spadek napięcia bezpośrednio na badanym elemencie.

Ma to szczególne znaczenie przy pomiarach bardzo małych rezystancji, na przykład rezystancji wewnętrznej ogniw. W klasycznym pomiarze dwuprzewodowym rezystancja przewodów, zacisków i punktów styku mogłaby istotnie zafałszować wynik.

Pomiar rezystancji izolacji

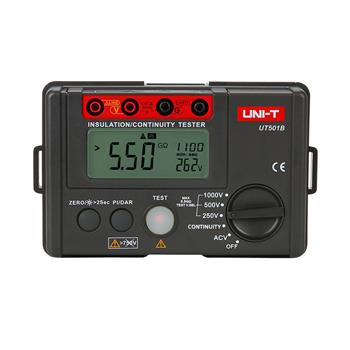

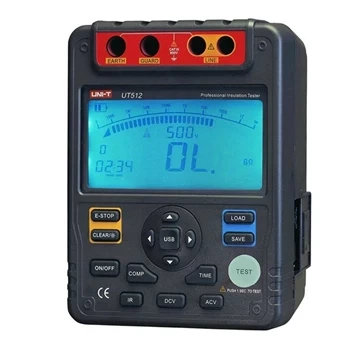

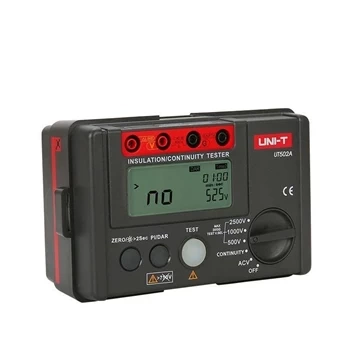

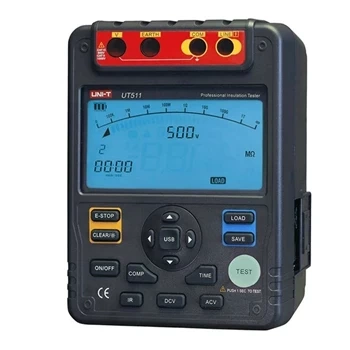

Miernik rezystancji izolacji służy do sprawdzania, czy izolacja przewodów, kabli, silników i urządzeń skutecznie ogranicza prąd upływu. Taki pomiar wykonuje się napięciem probierczym znacznie wyższym niż napięcie stosowane w zwykłym omomierzu.

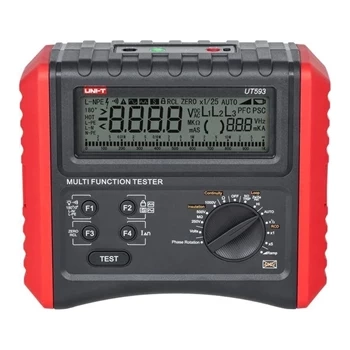

miernik rezystancji izolacji UNI-T UT593 wykonuje pomiary napięciami probierczymi 250 V, 500 V i 1000 V. Zakres pomiaru rezystancji izolacji zależy od wybranego napięcia i sięga 1000 MΩ przy napięciu probierczym 1000 V.

UNI-T UT593 jest także miernikiem instalacji elektrycznych. Oprócz rezystancji izolacji bada wyłączniki różnicowoprądowe RCD, impedancję pętli zwarcia, impedancję linii zasilającej, rezystancję przewodów ochronnych, napięcie, częstotliwość oraz kolejność faz.

Miernik izolacji a zwykły multimetr

Zwykły multimetr nie zastępuje miernika rezystancji izolacji. Multimetr mierzy rezystancję przy niewielkim napięciu testowym, więc może wykryć przerwę, zwarcie albo bardzo poważne uszkodzenie, ale nie sprawdza izolacji w warunkach napięcia probierczego.

Do kontroli przewodów, kabli, uzwojeń, instalacji i urządzeń elektrycznych potrzebny jest przyrząd przeznaczony do pomiaru izolacji. Dopiero odpowiednie napięcie testowe pozwala wykrywać pogorszenie izolacji, które mogłoby pozostać niewidoczne przy zwykłym pomiarze omomierzem.

Jak wybrać miernik rezystancji?

Wybór zacznij od rodzaju pomiaru. Tester akumulatorów nie zastąpi miernika instalacji, a miernik izolacji nie nadaje się do selekcjonowania ogniw według rezystancji wewnętrznej.

• tester rezystancji wewnętrznej akumulatorów – do ogniw, baterii, pakietów i selekcjonowania elementów,
• miernik z pomiarem czterożyłowym – do bardzo małych rezystancji i wyników w miliomach,
• miernik rezystancji izolacji – do przewodów, kabli, silników, urządzeń i instalacji elektrycznych,
• miernik instalacji elektrycznych – gdy potrzebne są także RCD, pętla zwarcia, kolejność faz i pomiary ochronne,
• napięcie probiercze – musi odpowiadać badanemu obwodowi i procedurze pomiarowej,
• kategoria bezpieczeństwa – powinna pasować do warunków pracy w instalacji.

Bezpieczeństwo podczas pomiaru rezystancji

Przed zwykłym pomiarem rezystancji badany obwód należy odłączyć od zasilania i rozładować kondensatory. Podanie zewnętrznego napięcia na wejście omomierza może spowodować błędny wynik, przepalenie zabezpieczenia albo uszkodzenie miernika.

Pomiar rezystancji izolacji wymaga szczególnej ostrożności, ponieważ miernik wytwarza wysokie napięcie probiercze. Nie wolno dotykać badanego obwodu ani końcówek pomiarowych podczas testu. Po zakończeniu pomiaru trzeba upewnić się, że badany element został bezpiecznie rozładowany.

Przy badaniu akumulatorów należy pilnować dopuszczalnego napięcia wejściowego, polaryzacji i zasad pracy ze źródłami zdolnymi do oddawania dużego prądu. Zwarcie akumulatora może spowodować przegrzanie przewodów, uszkodzenie ogniwa albo pożar.
