Elektronika to jedna z tych dziedzin techniki, która wymaga szczególnej precyzji podczas wykonywania prac manualnych. Lutowanie, nawet w przypadku elementów THT, najłatwiej jest przeprowadzić po stabilnym zamontowaniu płytki drukowanej. W przypadku miniaturowych komponentów SMD, zagadnienie mocowania PCB staje się już naprawdę kluczowe, gdyż operujemy na „polach roboczych” o rozmiarach rzędu kilku milimetrów. Właśnie dlatego w naszej ofercie znalazła się osobna kategoria dla rozmaitych uchwytów montażowych, które pozwolą sprawnie przeprowadzić wszelkie prace montażowe lub serwisowe, na różnego rodzaju płytkach, a także niewielkich złączach bądź pojedynczych komponentach.

Wybór uchwytu montażowego do warsztatu elektronicznego – montaż płytek THT i SMD

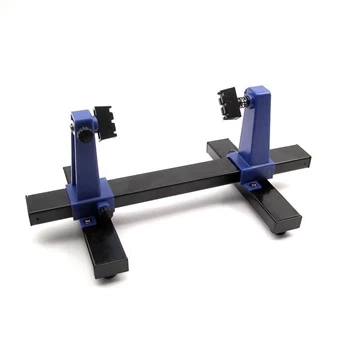

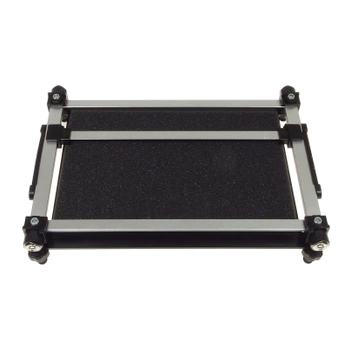

Dostępna obecnie oferta uchwytów montażowych, przeznaczonych dla elektroników, jest naprawdę szeroka, dlatego wielu początkujących zadaje sobie pytanie, jaki uchwyt wybrać, aby możliwie najbardziej ułatwił wykonywanie wszelkiego rodzaju prac. Odpowiedź nie jest jednak tak prosta, jak mogłoby się wydawać, a wynika to z prostej przyczyny – wszystko zależy od rozmiaru i masy płytki wraz z elementami, a także od rodzaju montowanych komponentów oraz indywidualnych preferencji operatora. W przypadku elementów przewlekanych zachodzi potrzeba bardzo częstego obracania płytki, co wynika z charakterystyki technologii THT – podczas gdy elementy są wkładane w otwory w PCB z jednej strony, to lutowanie przebiega już na drugiej stronie płytki. W takich przypadkach najlepszym wyborem będzie uchwyt umożliwiający łatwy obrót płytki – za przykład rozwiązania idealnego właśnie do tego rodzaju prac będzie uchwyt ZD11E, zamocowany na stabilnej podstawce z metalowych profili i wyposażony w dwa przesuwne ramiona, na których umieszczono obracające się współosiowo prowadnice. Narzędzie sprawdzi się zresztą równie dobrze podczas pracy z elementami do montażu powierzchniowego – w takiej sytuacji wystarczy po prostu zablokować obrót przez dokręcenie niewielkich docisków, umieszczonych przy ruchomych prowadnicach. W ten sposób uzyskamy stabilne, nieruchome mocowanie PCB, niezbędne do precyzyjnych prac z elementami o rozmiarach rzędu pojedynczych milimetrów.

Uniwersalne uchwyty regulowane

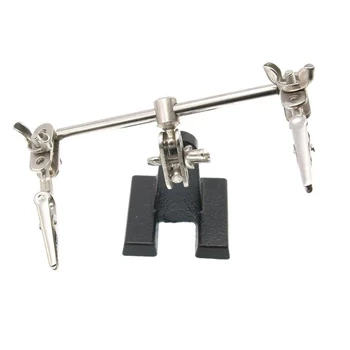

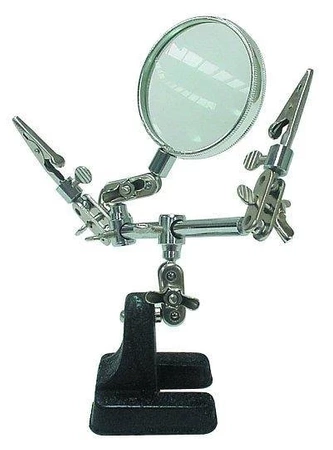

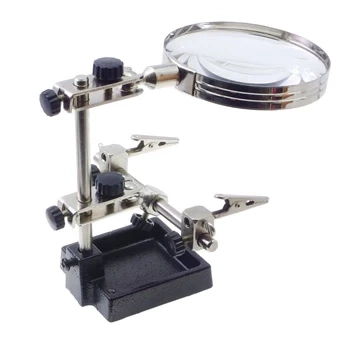

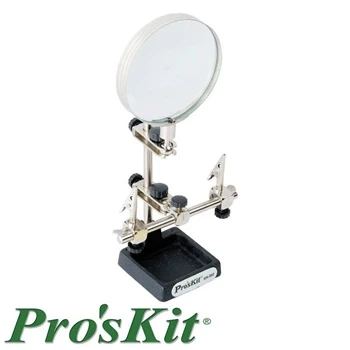

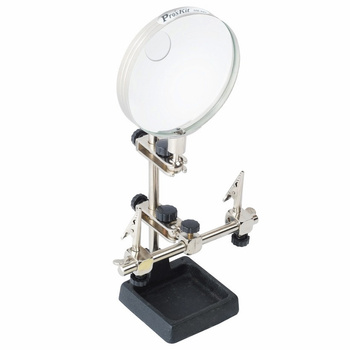

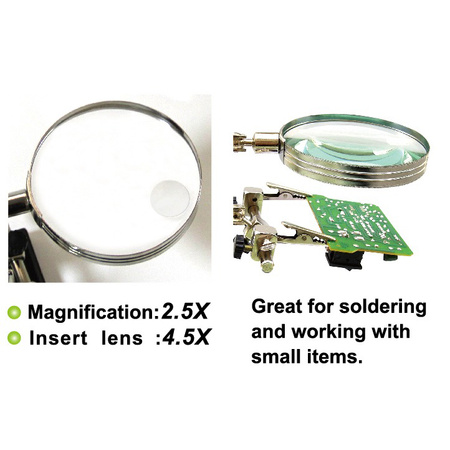

Innym rozwiązaniem jest zastosowanie tzw. „trzeciej ręki”, która na stołach roboczych elektroników króluje już od kilku dekad. Tego typu narzędzia są zbudowane w oparciu o dość ciężką, żeliwną podstawkę, na której zamontowana jest przegubowo poprzeczka, zakończona dwoma regulowanymi chwytakami typu „krokodylek”. Większość „trzecich rąk” ma ponadto zintegrowaną lupę, pozwalającą na dokładniejszą obserwację montowanego detalu, a w najbardziej rozbudowanych modelach dostępna jest nawet… podstawka pod lutownicę kolbową czy też miejsce do zamontowania gąbki do czyszczenia grota. Takie rozwiązanie ułatwia długotrwałą pracę i niweluje konieczność ciągłego odrywania się od niewielkiego pola roboczego.

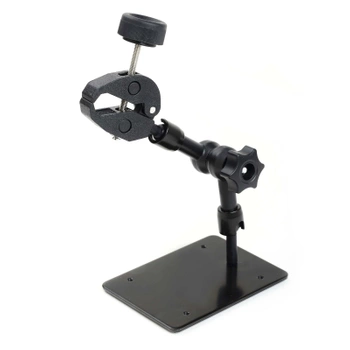

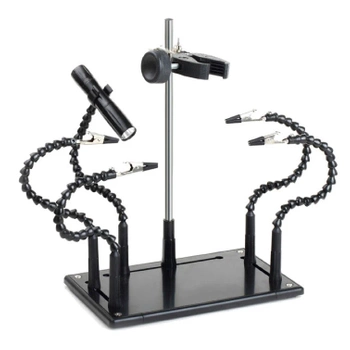

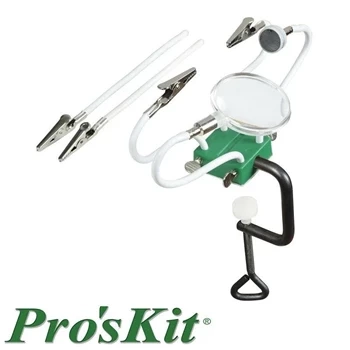

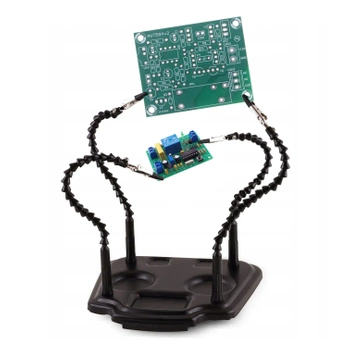

Interesującą odmianą „trzeciej ręki” są uchwyty montażowe na bazie chwytaków, zamontowanych na wysięgnikach elastycznych typu gęsia szyja. Zdobywają one coraz większą popularność z uwagi na fakt, iż za ich pomocą możliwe jest prowadzenie prac na detalach (nie tylko płytkach, ale także złączach czy pojedynczych przewodach), umocowanych w dowolnej pozycji względem stołu roboczego.
