Dysze

Dawno minęły już czasy, w których większość prac montażowych i naprawczych w zakresie układów elektronicznych można było wykonać lutownicą transformatorową lub kolbową. Nowoczesne komponenty do montażu powierzchniowego (SMT) wymagają zwykle diametralnie innej techniki – lutowania rozpływowego, które w warunkach warsztatowych może być wykonane z użyciem lutownicy na gorące powietrze (tzw. hot-air). Warto pamiętać, że skuteczność procesu lutowania z użyciem gorącego powietrza zależy w dużej mierze od właściwego doboru dyszy, odpowiedniej do danego rodzaju prac.

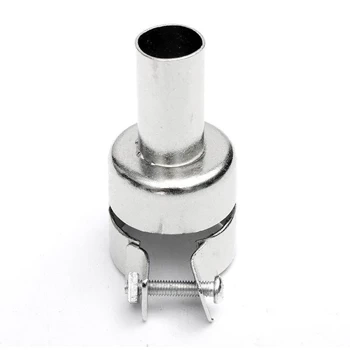

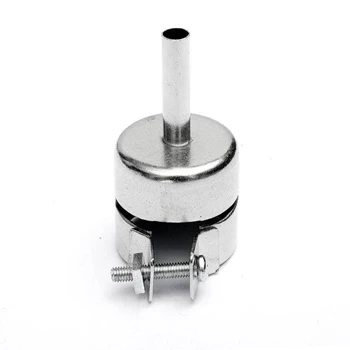

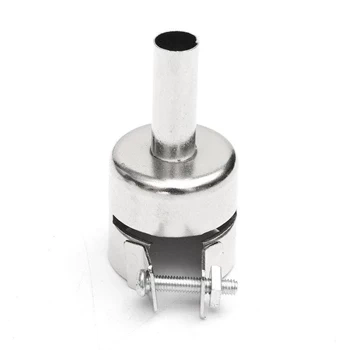

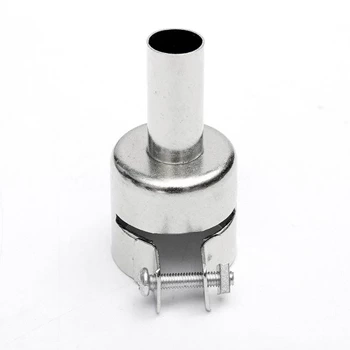

Okrągłe dysze do lutowania hot-air – rozmiary

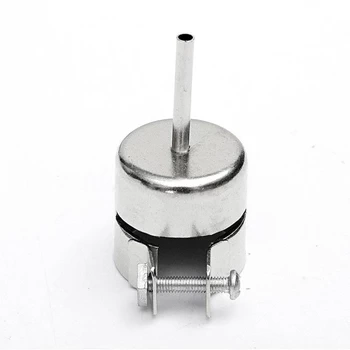

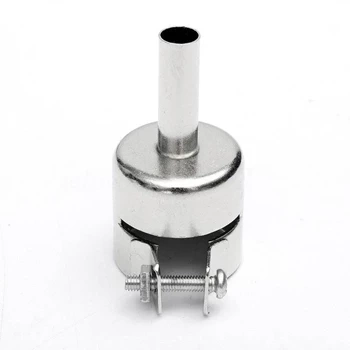

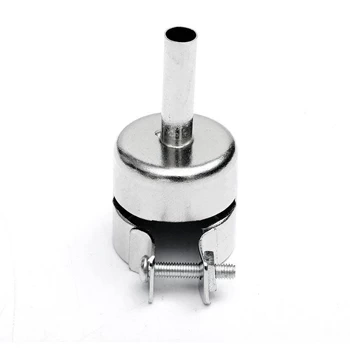

Większość standardowych stacji lutowniczych na gorące powietrze jest wyposażona w kolby hot-air z końcówką wylotową o średnicy 22 mm. Tak duży obszar nagrzewania rzadko okazuje się jednak przydatny w praktyce – z tego też względu niemal zawsze konieczne okazuje się zastosowanie odpowiedniej dyszy, która – zwężając strumień powietrza – powoduje nie tylko jego przyspieszenie, ale także znacznie poprawia precyzję pracy. W naszej ofercie znajdziesz okrągłe dysze o średnicy zwężonej końcówki wylotowej równej 3 mm, 4 mm, 5 mm, 6 mm, 7 mm, 8 mm, 10 mm oraz 12 mm. Najmniejsze z nich umożliwiają niemal punktową pracę, np. podczas lutowania lub wylutowywania pojedynczych elementów dwukońcówkowych lub miniaturowych układów scalonych. Większe dysze pozwalają na efektywne podgrzewanie elementów wielokońcówkowych lub podzespołów o dużej pojemności cieplnej (np. układów scalonych czy tranzystorów MOSFET w obudowach typu TO-252 czy SOT-223).

Dysze kształtowe do zastosowań specjalnych

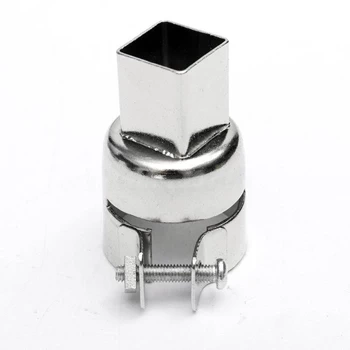

Oprócz dyszy okrągłych, w wielu zastosowaniach przydatne okazują się także specjalne konstrukcje końcówek do kolb hot-air, przeznaczone do pracy z określonymi rodzajami elementów. Przykładowo – podczas lutowania układów BGA najbardziej przydatne okazują się dysze o kwadratowym wylocie, pozwalającym na równomierne rozprowadzenie ciepła po całej obudowie montowanego komponentu, z minimalnym tylko podgrzewaniem podzespołów znajdujących się w bezpośrednim otoczeniu BGA. Z drugiej zaś strony, w przypadku lutowania układów scalonych produkowanych w obudowach LQFP lub TQFP, zdecydowanie warto podgrzewać przede wszystkim ich wyprowadzenia, a niekoniecznie środek obudowy – w takich sytuacjach nieocenione zasługi oddają dysze, w których cztery wąskie wyloty są umieszczone na planie kwadratu. Analogicznie, do lutowania oraz wylutowywania układów o wyprowadzeniach ustawionych w dwóch rzędach, czyli SOIC (np. SO-8, SO-16, etc.) lepiej nadają się dysze o dwóch wąskich, równoległych wylotach.

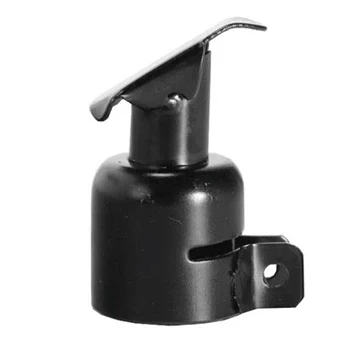

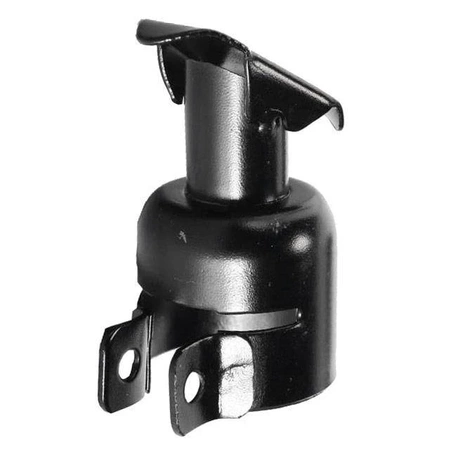

Dysze do innych rodzajów narzędzi

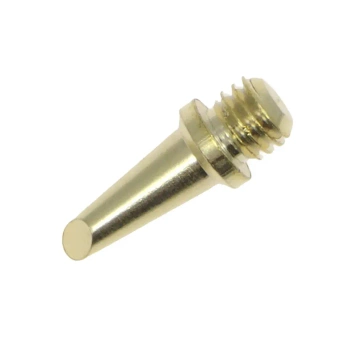

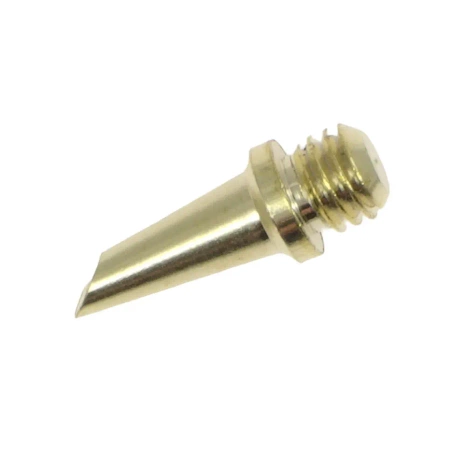

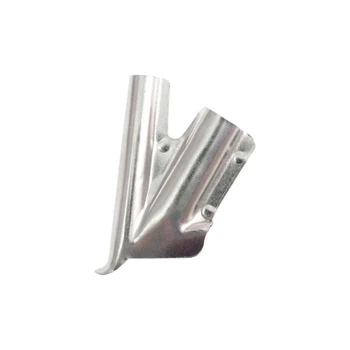

Stacje lutownicze hot-air to tylko jeden z przykładów urządzeń warsztatowych, które korzystają z różnokształtnych, stalowych dysz. Podobnie jest także w przypadku opalarek, które przydają się m.in. do zaciskania tulejek termokurczliwych, zdejmowania warstw starego lakieru ze stosunkowo niewielkich powierzchni, czy też do suszenia rozmaitych detali (np. w celu przyspieszenia wiązania kleju). Także lutownice gazowe są wyposażane w specjalne, zwężane dysze, zapewniające właściwy przepływ gorącego powierza, niezbędny do prawidłowego połączenia lutowanych komponentów.
