Przewody pomiarowe (mb)

Przewody pomiarowe na metry bez końcówek

Przewody pomiarowe na metry do budowy przewodów testowych i laboratoryjnych są przeznaczone do samodzielnego wykonywania połączeń pomiarowych, przewodów do mierników, zasilaczy, adapterów, chwytaków, krokodylków i wtyków bananowych. W tej kategorii znajdują się elastyczne przewody bez końcówek, sprzedawane w metrach, dostępne w różnych przekrojach, kolorach i liczbie żył.

To kategoria przewodów luzem, a nie gotowych przewodów z wtykami. Do wykonania kompletnego przewodu trzeba dobrać odpowiednie wtyki pomiarowe, krokodylki albo chwytaki pomiarowe. W ofercie warto wyróżnić markę Elektro-PJP, specjalizującą się w akcesoriach testowo-pomiarowych.

Do czego służą przewody pomiarowe sprzedawane na metry?

Przewód pomiarowy bez końcówek pozwala wykonać przewód o dokładnie takiej długości, kolorze, przekroju i zakończeniach, jakich wymaga stanowisko pomiarowe. To praktyczne rozwiązanie przy budowie własnych przewodów do multimetru, zasilacza laboratoryjnego, panelu testowego, adaptera pomiarowego lub zestawu serwisowego.

Przewody na metry sprawdzają się tam, gdzie gotowe przewody są zbyt krótkie, zbyt długie, mają nieodpowiedni kolor albo niewłaściwy typ końcówek. Pozwalają też zachować porządek w stanowisku pomiarowym, ponieważ można wykonać osobne przewody dla masy, zasilania, kanałów pomiarowych i torów sygnałowych.

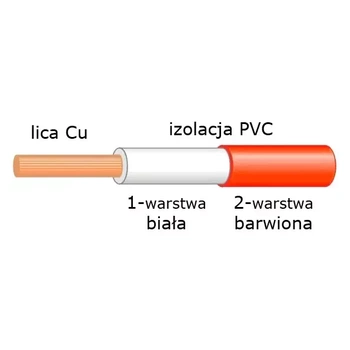

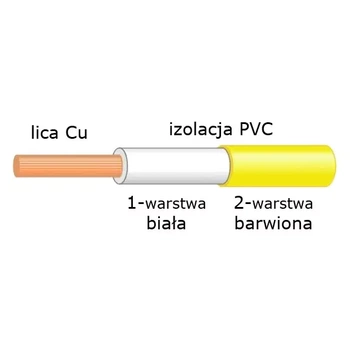

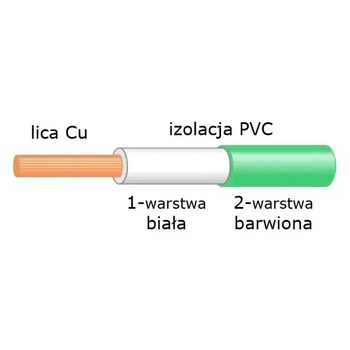

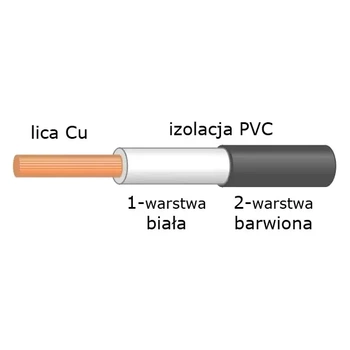

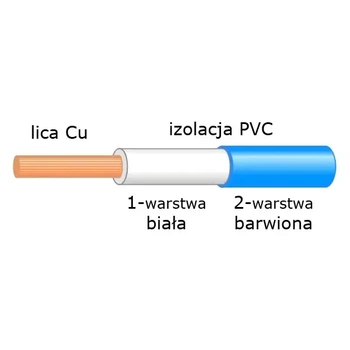

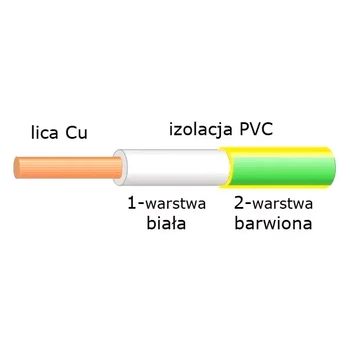

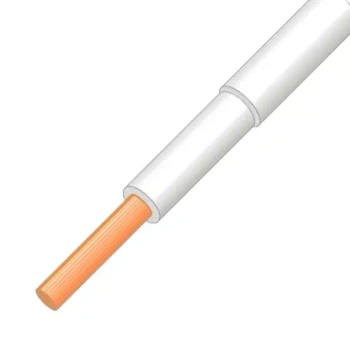

Podwójna izolacja PVC i elastyczna linka

Przewody pomiarowe Elektro-PJP z podwójną izolacją PVC są wykonane jako linka, czyli przewód złożony z wielu cienkich żył. Taka konstrukcja poprawia elastyczność i ułatwia układanie przewodu na stanowisku pracy.

Podwójna izolacja PVC ma znaczenie przy przewodach używanych w torach pomiarowych. W opisach produktów wskazano napięcie znamionowe 1000 V, napięcie probiercze 10.600 V~ oraz temperaturę pracy od -20°C do +80°C. Uszkodzenie zewnętrznej warstwy izolacji może być łatwiejsze do zauważenia dzięki przebijaniu jaśniejszej warstwy spodniej.

Przekrój przewodu i liczba żył

Przekrój przewodu pomiarowego trzeba dobrać do prądu, długości przewodu, typu końcówek i planowanego zastosowania. Mniejszy przekrój jest wygodny w lekkich przewodach testowych, natomiast większy przekrój przydaje się przy przewodach do zasilaczy i obwodów o większym prądzie.

Przykładowe warianty obejmują przewód 0,40 mm², 104 żyły, niebieski, przewód 0,50 mm², 130 żył, żółty, przewód 0,75 mm², 195 żył, zielony oraz przewód 2,50 mm², 651 żył, czarny.

Kolory przewodów pomiarowych

Kolor przewodu pomiarowego ułatwia oznaczenie biegunowości, kanału, funkcji lub zakresu stanowiska pomiarowego. Czerwony i czarny najczęściej wykorzystuje się do torów zasilania, ale przewody niebieskie, żółte, zielone i białe są przydatne przy bardziej rozbudowanych adapterach oraz zestawach testowych.

Kolor nie zmienia parametrów elektrycznych przewodu, ale znacząco poprawia porządek i ogranicza ryzyko pomyłki podczas pracy z wieloma połączeniami. W przewodach wykonywanych samodzielnie warto utrzymywać stały system oznaczeń.

Jak dobrać przewód pomiarowy na metry?

• przewód pomiarowy 0,40 mm² wybierz do lekkich przewodów testowych i połączeń o mniejszym obciążeniu,
• przewód pomiarowy 0,50 mm² sprawdzi się w uniwersalnych przewodach warsztatowych,
• przewód pomiarowy 0,75 mm² dobierz do przewodów pomiarowo-zasilających o większej rezerwie prądowej,
• przewód pomiarowy 2,50 mm² wybierz do torów wymagających większego przekroju i niższej rezystancji przewodu,
• podwójna izolacja PVC jest ważna przy przewodach przeznaczonych do pracy pomiarowej,
• liczba cienkich żył wpływa na elastyczność przewodu,
• kolor przewodu wykorzystaj do oznaczenia biegunowości, kanału albo funkcji.

Końcówki do przewodów pomiarowych

Przewody sprzedawane na metry wymagają samodzielnego zakończenia. Do typowych zastosowań laboratoryjnych stosuje się wtyki bananowe 4 mm, wtyki bezpieczne, krokodylki, chwytaki pazurkowe, chwytaki haczykowe albo końcówki dobrane do konkretnego adaptera.

Przekrój przewodu musi pasować do sposobu mocowania końcówki. Inaczej przygotowuje się przewód do lutowania, inaczej do szybkozłącza, a inaczej do zacisku śrubowego. Nieprawidłowe zarobienie końcówki może zwiększyć rezystancję połączenia, pogorszyć stabilność pomiaru i spowodować nagrzewanie.

Bezpieczeństwo i ograniczenia

Przewód pomiarowy trzeba dobierać do całego toru pomiarowego: przyrządu, końcówek, badanego obwodu, napięcia, prądu i warunków pracy. Sama podwójna izolacja nie zwalnia z obowiązku stosowania odpowiednich wtyków, osłon i poprawnego montażu.

Przy większych prądach należy uwzględnić przekrój przewodu, długość, spadek napięcia, nagrzewanie i jakość styku. Przy pracy z napięciami niebezpiecznymi trzeba stosować końcówki i osprzęt o odpowiednich parametrach oraz unikać odsłoniętych połączeń.
