Boczniki pomiarowe

Boczniki pomiarowe do amperomierzy panelowych

Boczniki pomiarowe do amperomierzy umożliwiają pomiar dużych prądów za pomocą mierników przystosowanych do niewielkiego napięcia wejściowego, najczęściej 60 mV lub 75 mV. Bocznik montuje się szeregowo w torze prądowym, a amperomierz odczytuje spadek napięcia powstający na precyzyjnym elemencie rezystancyjnym.

W tej kategorii znajdziesz boczniki do amperomierzy o różnych wartościach prądu znamionowego i napięcia pomiarowego. Przed zakupem trzeba sprawdzić oba parametry, ponieważ bocznik musi być zgodny ze skalą i wejściem współpracującego miernika. Odpowiednie przyrządy znajdziesz w kategorii wskaźniki panelowe, woltomierze i amperomierze.

Do czego służy bocznik pomiarowy?

Bocznik pomiarowy pozwala mierzyć prąd na podstawie niewielkiego spadku napięcia. Ma bardzo małą, precyzyjnie określoną rezystancję. Większość mierzonego prądu przepływa przez masywne zaciski bocznika, natomiast amperomierz jest podłączony do zacisków pomiarowych.

Dzięki temu cały prąd obciążenia nie przepływa przez delikatny mechanizm miernika analogowego ani przez wejście elektronicznego wskaźnika. Bocznik przenosi obciążenie toru wysokoprądowego, a miernik przelicza sygnał napięciowy na wskazanie prądu.

Co oznacza opis 50 A/75 mV lub 300 A/60 mV?

Oznaczenie bocznika podaje prąd znamionowy oraz napięcie, które powstaje na nim przy tym prądzie. Bocznik 50 A/75 mV wytwarza spadek napięcia 75 mV przy przepływie prądu 50 A. Przy połowie tego prądu spadek napięcia powinien wynosić około 37,5 mV.

Analogicznie bocznik 300 A/60 mV przy prądzie 300 A wytwarza napięcie 60 mV. Amperomierz musi być wyskalowany dokładnie do takiego samego zestawu parametrów, inaczej wskazania będą błędne.

Jak dobrać bocznik do amperomierza?

Bocznik musi być zgodny z amperomierzem jednocześnie pod względem prądu znamionowego i napięcia pomiarowego. Dopasowanie tylko jednego parametru nie wystarcza.

• amperomierz 50 A/75 mV wymaga bocznika 50 A/75 mV,
• amperomierz 100 A/75 mV wymaga bocznika 100 A/75 mV,
• amperomierz 300 A/60 mV wymaga bocznika 300 A/60 mV,
• prąd znamionowy bocznika powinien odpowiadać pełnemu zakresowi skali miernika,
• napięcie znamionowe bocznika musi odpowiadać czułości wejścia amperomierza.

Bocznik 50 A/75 mV nie jest poprawnym zamiennikiem bocznika 100 A/75 mV. Mimo zgodnego napięcia pomiarowego pełne wskazanie pojawiłoby się przy innym prądzie, więc amperomierz pokazywałby nieprawidłową wartość.

Boczniki 50 A/75 mV i 300 A/60 mV

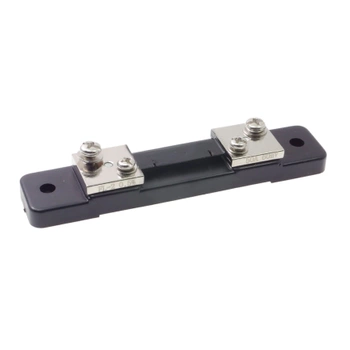

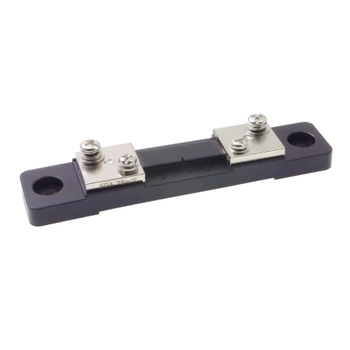

bocznik pomiarowy 50 A/75 mV do amperomierza panelowego jest przeznaczony do współpracy ze wskaźnikiem wyskalowanym na 50 A i przystosowanym do napięcia wejściowego 75 mV. Ma klasę dokładności 0,5 i zakres temperatury pracy od −20°C do +60°C.

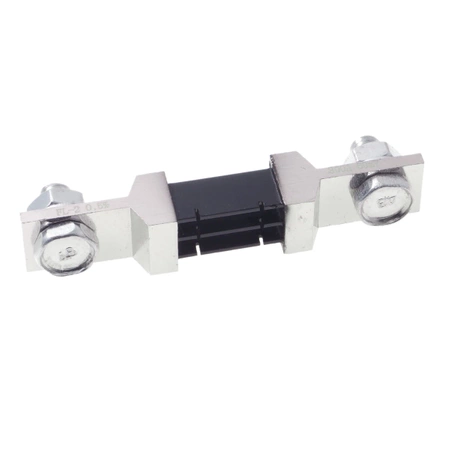

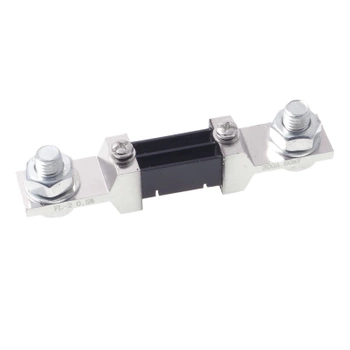

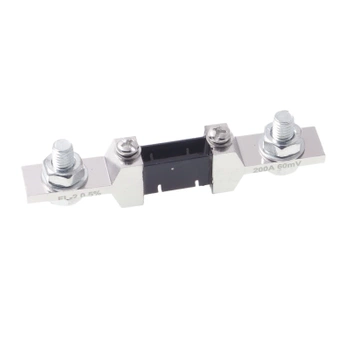

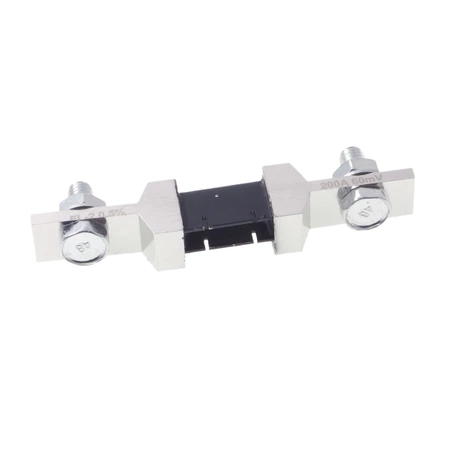

bocznik pomiarowy 300 A/60 mV do pomiaru dużych prądów wymaga amperomierza lub układu pomiarowego zgodnego z parametrami 300 A/60 mV. Przy tak dużych prądach szczególne znaczenie mają przekrój przewodów, pewne połączenia śrubowe, odprowadzanie ciepła i zabezpieczenie zacisków przed przypadkowym zwarciem.

Amperomierze panelowe wymagające bocznika

Nie każdy amperomierz ma wbudowany bocznik. Część wskaźników panelowych wymaga zewnętrznego elementu pomiarowego, który trzeba dobrać zgodnie z oznaczeniem miernika.

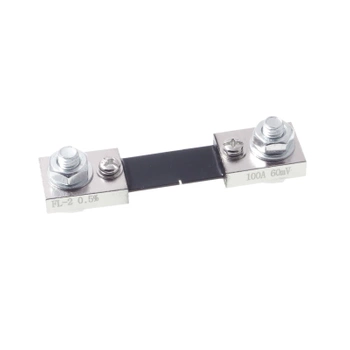

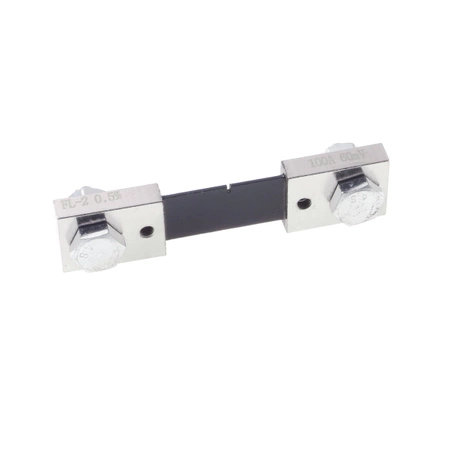

analogowy wskaźnik prądu 0–100 A bez bocznika jest przykładem miernika, którego nie należy podłączać bezpośrednio do toru 100 A. Wymaga zastosowania bocznika 100 A/75 mV dobranego do jego skali i wejścia pomiarowego.

Jak podłączyć bocznik pomiarowy?

Bocznik należy włączyć szeregowo w tor mierzonego prądu. Zaciski wysokoprądowe łączy się z przewodami obwodu, natomiast przewody pomiarowe prowadzi się do oddzielnych zacisków pomiarowych bocznika.

• przewody wysokoprądowe muszą mieć przekrój dopasowany do maksymalnego prądu,
• połączenia śrubowe powinny być czyste, mocno dokręcone i zabezpieczone przed poluzowaniem,
• przewody pomiarowe należy podłączyć do właściwych zacisków pomiarowych bocznika,
• polaryzacja wpływa na kierunek wychylenia lub znak wyniku w obwodach prądu stałego,
• miejsce montażu powinno umożliwiać odprowadzanie ciepła.

Spadek napięcia, nagrzewanie i bezpieczeństwo

Każdy bocznik powoduje niewielki spadek napięcia i wydziela ciepło. W układach dużej mocy nawet 60 mV lub 75 mV przy wysokim prądzie oznacza zauważalną moc cieplną. Zbyt słaby styk, przeciążenie albo słaba wentylacja mogą pogorszyć dokładność pomiaru i doprowadzić do przegrzewania.

Przed montażem bocznika obwód należy całkowicie odłączyć od źródła zasilania. Dotyczy to również instalacji niskonapięciowych, akumulatorowych i warsztatowych, ponieważ mogą one dostarczać bardzo duży prąd zwarciowy. Bocznik nie jest bezpiecznikiem i nie zastępuje zabezpieczenia nadprądowego.

Gdzie stosuje się boczniki pomiarowe?

Boczniki do pomiaru prądu stałego stosuje się w układach, w których prąd przekracza bezpośredni zakres miernika. Są używane między innymi w zasilaczach, prostownikach, instalacjach akumulatorowych, systemach fotowoltaicznych po stronie DC, instalacjach samochodowych, kamperowych oraz urządzeniach warsztatowych.

Największą dokładność i powtarzalność zapewnia prawidłowo dobrany zestaw: amperomierz, bocznik, przewody wysokoprądowe, połączenia śrubowe i odpowiednie chłodzenie. Sam bocznik nie rozwiązuje problemów wynikających ze złego montażu lub niezgodności parametrów.
