Pirometry, higrometry

Pirometry, higrometry i mierniki wilgotności do pomiarów technicznych

Pirometry, higrometry i mierniki wilgotności służą do kontroli temperatury powierzchni, zawilgocenia materiałów oraz warunków powietrza w pomieszczeniach. W tej kategorii znajdziesz przyrządy do bezkontaktowego pomiaru temperatury urządzeń, instalacji i maszyn, mierniki wilgotności drewna oraz ścian, a także termohigrometry do pomiaru temperatury, wilgotności względnej i punktu rosy.

W ofercie dostępne są pirometry UNI-T do pomiarów technicznych, bezkontaktowe mierniki temperatury Habotest, wilgotnościomierze drewna i materiałów budowlanych FNIRSI oraz mierniki temperatury i wilgotności powietrza NOYAFA. Kluczowe jest dobranie urządzenia do tego, co rzeczywiście ma być mierzone: powierzchnia, materiał czy powietrze.

Pirometr, higrometr czy termohigrometr?

Pirometr na podczerwień mierzy temperaturę powierzchni bez kontaktu z badanym obiektem. Sprawdza się przy kontroli radiatorów, silników, łożysk, rozdzielnic, instalacji grzewczych, przewodów kominowych, urządzeń chłodniczych i elementów trudno dostępnych.

Wilgotnościomierz materiałów służy do oceny zawilgocenia drewna, ścian, tynku, cegły lub innych materiałów obsługiwanych przez dany model. To inny pomiar niż wilgotność powietrza, mimo że wynik również może być podawany w procentach.

Termohigrometr mierzy temperaturę i wilgotność względną powietrza. Modele z obliczaniem punktu rosy pomagają ocenić ryzyko kondensacji pary wodnej na ścianach, rurach, oknach lub elementach instalacji HVAC.

Pirometry do bezkontaktowego pomiaru temperatury

Pirometr techniczny mierzy promieniowanie podczerwone emitowane przez powierzchnię obiektu. Nie mierzy temperatury powietrza pomiędzy przyrządem a celem ani temperatury wnętrza elementu. Wynik dotyczy powierzchni widzianej przez układ optyczny.

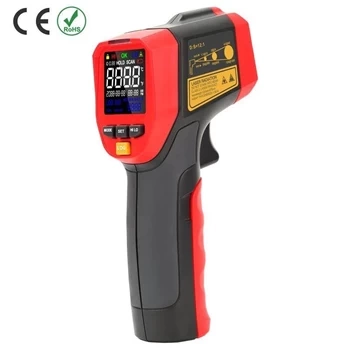

pirometr UNI-T UT-301C+ o zakresie od −32°C do 600°C ma optykę 12:1, czas odpowiedzi 0,25 s, rozdzielczość 0,1°C oraz regulowaną emisyjność od 0,1 do 1,0. Funkcje MIN, MAX, średniej i różnicy pomagają porównywać wyniki podczas kontroli technicznej.

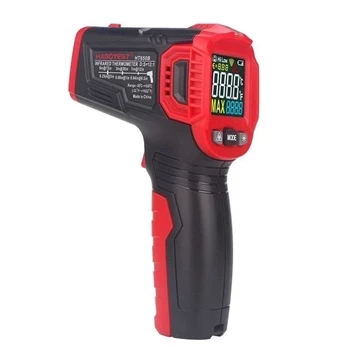

pirometr Habotest HT650B mierzy temperaturę od −50°C do 550°C, ma optykę 12:1 i stałą emisyjność 0,95. To ustawienie pasuje do wielu matowych powierzchni niemetalicznych, ale przy błyszczących metalach może powodować istotny błąd pomiaru.

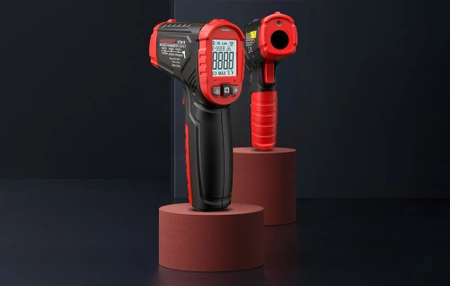

pirometr Habotest HT641B pracuje w zakresie od −40°C do 600°C i ma regulowaną emisyjność od 0,10 do 1,00. Taka regulacja zwiększa użyteczność przy różnych materiałach i powierzchniach, pod warunkiem prawidłowego ustawienia parametru.

D:S, laser i emisyjność w pirometrze

Współczynnik D:S określa stosunek odległości pirometru od celu do średnicy mierzonego pola. D:S 12:1 oznacza, że z odległości około 120 cm pirometr obejmuje pole o średnicy około 10 cm. Badany obiekt powinien być większy niż pole pomiarowe, inaczej wynik zostanie zmieszany z temperaturą tła.

Laser w pirometrze służy do celowania, a nie do pomiaru temperatury. Pomiar wykonuje czujnik podczerwieni obejmujący całe pole widzenia. Punkt lasera nie zawsze pokazuje rzeczywistą średnicę obszaru pomiarowego.

Emisyjność opisuje zdolność powierzchni do emitowania promieniowania cieplnego. Matowe tworzywa, drewno, farby i materiały budowlane zwykle mierzy się łatwiej niż błyszczące metale, które mogą odbijać promieniowanie otoczenia. Przy powierzchniach metalicznych warto używać pirometru z regulowaną emisyjnością albo przygotować miejsce pomiaru zgodnie z zasadami producenta.

Wilgotnościomierze drewna i ścian FNIRSI

Wilgotnościomierz drewna i ścian pomaga ocenić zawilgocenie materiału podczas remontu, osuszania, kontroli drewna opałowego, produkcji mebli albo sprawdzania materiałów przed dalszą obróbką. Wyniku nie należy utożsamiać z wilgotnością względną powietrza.

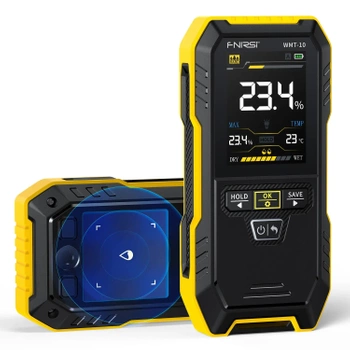

bezinwazyjny miernik wilgotności drewna i ścian FNIRSI WMT-10 wykonuje pomiar bez wbijania elektrod w powierzchnię. Maksymalna deklarowana głębokość pomiaru wynosi 17 mm, a urządzenie oferuje tryby dla ścian gipsowych, ceglanych oraz drewna miękkiego i twardego.

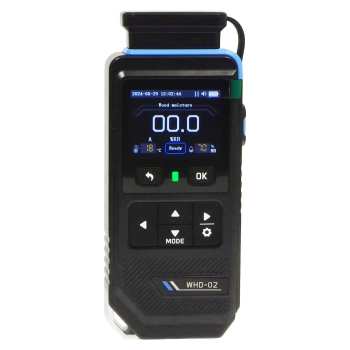

miernik wilgotności drewna FNIRSI WHD-02 ma siedem trybów materiałowych, między innymi dla drewna miękkiego, średnio twardego, twardego, tropikalnego, materiałów o wysokiej gęstości, bambusa i sklejki. Wybór właściwej grupy materiałowej ma bezpośredni wpływ na wynik.

Pomiar wilgotności materiałów

Pomiar wilgotności drewna i ścian najlepiej traktować porównawczo. Warto wykonać kilka odczytów w różnych miejscach, unikać sęków, pęknięć, przewodów, gwoździ, profili metalowych i zbrojenia oraz porównywać wyniki uzyskane tą samą metodą.

Pomiar powierzchniowy nie zawsze pokazuje wilgotność całego przekroju materiału. Gruba deska, mur albo tynk mogą mieć inną wilgotność przy powierzchni i wewnątrz. Przy ścianach wynik może zależeć również od zasolenia, temperatury, struktury materiału i obecności elementów metalowych pod czujnikiem.

Termohigrometry i pomiar punktu rosy

Miernik temperatury i wilgotności powietrza służy do kontroli warunków w pomieszczeniach, magazynach, piwnicach, warsztatach, systemach wentylacyjnych i instalacjach HVAC. Nie mierzy wilgotności drewna ani muru, tylko parametry powietrza przy czujniku.

tester temperatury i wilgotności NOYAFA NF-563 mierzy temperaturę od −10°C do 60°C oraz wilgotność względną w zakresie 0–100% RH. Oblicza punkt rosy i oferuje funkcje MAX, MIN oraz HOLD.

Punkt rosy to temperatura, przy której para wodna zaczyna się skraplać. Jeżeli powierzchnia ściany, rury lub okna spadnie poniżej punktu rosy, może pojawić się kondensacja. Pomiar punktu rosy jest przydatny przy ocenie ryzyka zawilgocenia, pleśni i problemów z wentylacją.

Jak wybrać odpowiedni miernik?

Wybór zacznij od wielkości, która ma być mierzona. Pirometr nie zastąpi higrometru materiałowego, a termohigrometr nie pokaże procentowej wilgotności drewna. Podobnie szeroki zakres temperatury nie pomoże, jeśli problemem jest zła metoda pomiaru.

• pirometr do temperatury powierzchni – wybierz do maszyn, instalacji, grzejników, radiatorów i obiektów trudno dostępnych,
• pirometr z regulowaną emisyjnością – lepszy do różnych materiałów i bardziej wymagających pomiarów technicznych,
• bezinwazyjny wilgotnościomierz ścian – przydatny, gdy nie chcesz uszkadzać powierzchni,
• wilgotnościomierz drewna z trybami materiałowymi – wybierz do kontroli różnych gatunków i materiałów drewnopochodnych,
• termohigrometr – właściwy do pomiaru temperatury i wilgotności powietrza,
• miernik z punktem rosy – przydatny do oceny ryzyka kondensacji pary wodnej.

Najczęstsze błędy pomiarowe

Przy pirometrach częstym błędem jest traktowanie punktu lasera jako punktu pomiarowego. W rzeczywistości pirometr mierzy średnią temperaturę całego pola widzenia, którego średnica rośnie wraz z odległością od celu.

Przy pomiarze wilgotności problemem bywa wybór złego trybu materiałowego, wykonanie jednego odczytu w przypadkowym miejscu albo pomiar nad metalowym profilem lub przewodem. Odczyt wilgotnościomierza bezinwazyjnego nie musi być bezpośrednio porównywalny z wynikiem miernika elektrodowego.

Wilgotność względna powietrza, wilgotność drewna i wilgotność muru to różne parametry. Wszystkie mogą być podawane w procentach, ale opisują inne zjawiska i nie należy ich bezpośrednio porównywać.

Bezpieczeństwo podczas pomiarów

Podczas pracy z pirometrem nie należy kierować wiązki lasera w oczy ani patrzeć na nią przez przyrządy optyczne. Pomiar obiektów gorących, ruchomych lub znajdujących się pod napięciem trzeba wykonywać z zachowaniem odpowiedniego dystansu i procedur bezpieczeństwa.

Pirometr nie zastępuje kamery termowizyjnej, gdy trzeba znaleźć nieznany punkt przegrzania na większym obszarze. Do obrazowania całego rozkładu temperatury lepszym wyborem będą kamery termowizyjne.

FAQ – pirometry i higrometry

Do czego służy pirometr?

Pirometr służy do bezkontaktowego pomiaru temperatury powierzchni. Jest używany przy obiektach gorących, ruchomych, trudno dostępnych lub takich, których nie należy dotykać sondą.

Co oznacza optyka 12:1 w pirometrze?

Optyka 12:1 oznacza, że odległość od celu jest około dwunastokrotnie większa od średnicy pola pomiarowego. Przy 120 cm odległości pole pomiarowe ma w przybliżeniu 10 cm średnicy.

Czy laser w pirometrze mierzy temperaturę?

Nie. Laser służy tylko do celowania. Pomiar wykonuje czujnik podczerwieni, który obejmuje większy obszar niż sam punkt wskazywany przez laser.

Dlaczego pirometr źle mierzy błyszczący metal?

Błyszczące metale mają niską emisyjność i silnie odbijają promieniowanie cieplne otoczenia. Dlatego wynik może być obarczony dużym błędem, jeśli nie ustawisz właściwej emisyjności albo nie przygotujesz powierzchni do pomiaru.

Czym różni się higrometr do ścian od miernika wilgotności powietrza?

Higrometr materiałowy ocenia wilgotność drewna, tynku, cegły lub muru. Miernik wilgotności powietrza wskazuje wilgotność względną RH otaczającego powietrza. Tych wyników nie można bezpośrednio porównywać.

Do czego służy punkt rosy?

Punkt rosy pomaga ocenić temperaturę, przy której para wodna zacznie się skraplać na powierzchni. Jest przydatny przy analizie ryzyka kondensacji, zawilgocenia i problemów z wentylacją.
