Potencjometry

( ilość produktów: 309 )

Pomimo długiej historii, potencjometr (rezystor nastawny posiadający trzy wyprowadzenia) jest nadal najprostszym i najbardziej „oczywistym” rozwiązaniem problemu regulacji napięć i prądów w układach elektronicznych. Choć wiele spośród produkowanych obecnie wzmacniaczy i mikserów audio korzysta ze stuprocentowo cyfrowych interfejsów użytkownika, to i tak klasyczne potencjometry zdołały utrzymać swój udział w ich konstrukcji – a przecież urządzenia audio to jedynie część potencjalnych zastosowań tych intuicyjnych i banalnie prostych w użyciu elementów regulacyjnych.

Rodzaje i charakterystyki potencjometrów

Potencjometry możemy podzielić ze względu na ich budowę, charakterystykę oraz zakres zastosowań. Każdorazowo typ potencjometru należy odpowiednio dopasować do konkretnych zastosowań. Obok najpopularniejszych potencjometrów obrotowych, przeznaczonych przeważnie do montażu na panelu czołowym urządzenia i współpracujących z odpowiednio dobraną gałką, mamy do wyboru także potencjometry suwakowe – chętnie stosowane m.in. we wspomnianych wcześniej mikserach audio. Do potencjometrów obrotowych należą też miniaturowe potencjometry montażowe, tzw. „peerki” - wykorzystujemy je do regulacji pewnych rzadko zmienianych parametrów układów elektronicznych (np. potencjometr montażowy doskonale sprawdza się do zmiany napięcia polaryzacji czy kalibracji źródła napięcia odniesienia w urządzeniu pomiarowym). Potencjometry obrotowe są wykorzystywane nie tylko w sprzęcie audio, ale również do sterowania oświetleniem oraz regulacji obrotów silnika. Zdecydowana większość potencjometrów – w tym wszystkie „peerki” - posiada charakterystykę liniową co oznacza, że stopień podziału rezystancji ścieżki przez ruchomy suwak jest wprost proporcjonalny do położenia ślizgacza. Innymi słowy, potencjometr liniowy w środkowym położeniu suwaka (bądź pokrętła) charakteryzuje się ścieżką oporową, które jest podzielona (w przybliżeniu) na dwa równe odcinki. Ponadto potencjometry liniowe dla ułatwienia identyfikacji, są przeważnie oznaczone wielką literą A. Charakterystyka zmian rezystancji, a co za tym idzie wybór potencjometru, powinien każdorazowo dopasowany do konkretnych zastosowań. W obwodach regulacji poziomu głośności wzmacniaczy akustycznych stosujemy natomiast potencjometry logarytmiczne, które pozwalają na lepsze dostosowanie czułości regulacji do (silnie nieliniowej) charakterystyki ludzkiego ucha. Regulacja głośności odbywa się poprzez zmianę położenia potencjometru.

Potencjometry w Sklepie AVT

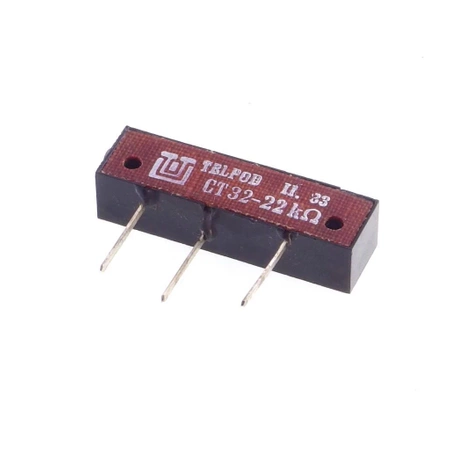

W naszej ofercie zamieściliśmy bogaty zbiór potencjometrów montażowych oraz panelowych o różnych wartościach rezystancji. Dla układów wymagających bardzo precyzyjnej regulacji warto wybrać wieloobrotowe potencjometry montażowe typu „helitrim” - zapewniają one możliwość niezwykle dokładnego ustawienia rezystancji i świetnie nadają się nawet do samodzielnie budowanych urządzeń pomiarowych. W niektórych zastosowaniach przydadzą się potencjometry drutowe dużej mocy – od ręki dostępne są u nas modele o mocy rzędu 5 W. Warto wiedzieć, że oprócz klasycznych potencjometrów mechanicznych, nierzadko stosowane są potencjometry elektroniczne (cyfrowe) w postaci przestrajanych impulsowo (lub za pomocą interfejsu szeregowego) układów scalonych. Potencjometr cyfrowy wyróżnia się brakiem trzasków i szumów. Ponadto gwarantuję pełną powtarzalność wszystkich ustawień. W tej sekcji oprócz pojedynczych potencjometrów oferujemy także zestawy zawierające nawet kilkaset modeli, które różni od siebie m.in. raster wyprowadzeń i średnica osi.

FAQ

Podłączenie skrajnych zacisków potencjometru do zasilania sprawia, że możemy otrzymać tak zwany regulowany dzielnik napięcia. Ponadto potencjometr, czyli rezystor nastawny może pełnić funkcję regulowanego rezystora. W takim przypadku rezystancja pomiędzy ślizgaczem a skrajnym zaciskiem może być dowolnie zmieniana (czyli od zera do maksymalnej wartości).

Zasada działania potencjometru jest stosunkowo prosta. W momencie przesunięcia ślizgacza następuje zmiana stosunku rezystancji oznaczanej jako R (zmiana dotyczy pierwszego i drugiego wyprowadzenia potencjometru) do rezystancji R1 (zmiana dotyczy drugiego i trzeciego wyprowadzenia). W konsekwencji zmienia się także napięcie wyjściowe. Im wyższa rezystancja R1, tym różnica pomiędzy wartością napięcia wejściowego a wyjściowego, jest mniejsza.

Na to pytanie nie ma jednoznacznej odpowiedzi. Przede wszystkim należy wziąć pod uwagę zastosowanie (potencjometr liniowy, obrotowy lub cyfrowy). Kolejnymi parametrami, które należy wziąć pod uwagę są: średnica, moc, tolerancja, sposób montażu, rezystancja, maksymalny zakres ruchu, a także temperatura robocza.

W przypadku potencjometrów mechanicznych, najlepszym sposobem będzie rozebranie wszystkich elementów i usunięcie starego smaru. W jego miejsce należy zastosować smar przeznaczony do pracy pod lekkim obciążeniem. Można użyć również specjalnych preparatów do czyszczenia przewodów i styków. Z kolei ścieżkę oporową należy delikatnie wyczyścić przy użyciu np. alkoholu izopropylowego.
