Zaciskarki do pinów i konektorów

Dobrze wykonane połączenie zaciskane powinno być trwałe mechanicznie, zapewniać pewny kontakt elektryczny i nie uszkadzać przewodu ani złącza. Do uzyskania powtarzalnego efektu potrzebna jest odpowiednio dobrana zaciskarka do konektorów, pinów i złączy kablowych. W tej kategorii znajdziesz narzędzia przeznaczone do prac elektronicznych i elektrycznych, a także montażu okablowania sieciowego, telekomunikacyjnego oraz koncentrycznego.

Zaciskarki różnią się przede wszystkim profilem szczęk, obsługiwanym typem końcówki oraz zakresem przekrojów przewodów. Innej matrycy wymagają tulejki i konektory, innej styki złączy sygnałowych, a jeszcze innej wtyki modularne RJ czy złącza montowane na przewodach koncentrycznych.

Jaką zaciskarkę wybrać?

Podstawowym kryterium wyboru jest zgodność narzędzia z konkretnym rodzajem końcówki lub złącza. Nawet solidna zaciskarka nie zapewni prawidłowego połączenia, jeżeli geometria jej szczęk nie odpowiada konstrukcji zaciskanego styku. Znaczenie ma również zakres obsługiwanych przekrojów przewodów, a w przypadku złączy komunikacyjnych także standard złącza i liczba styków.

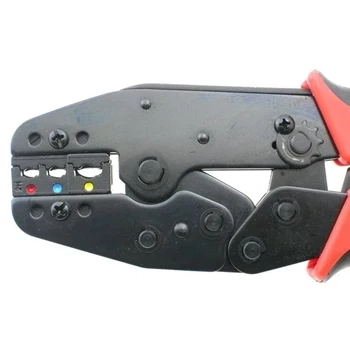

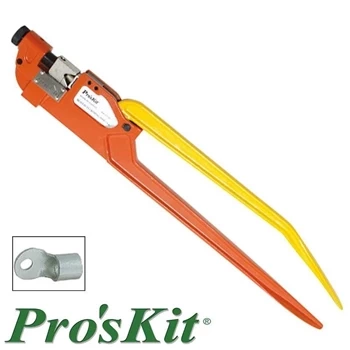

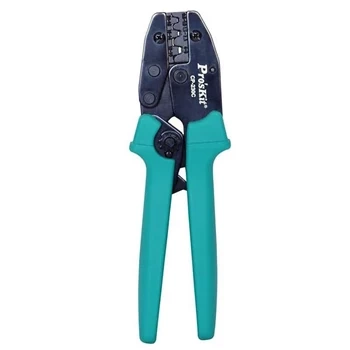

Zaciskarki do końcówek kablowych, pinów i konektorów

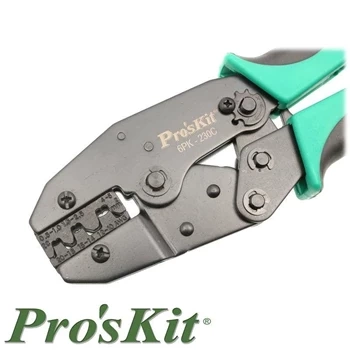

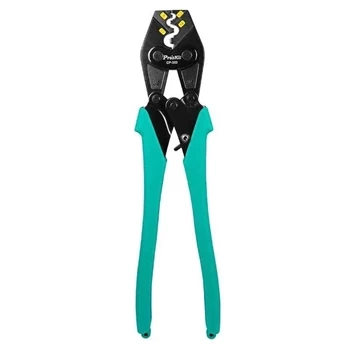

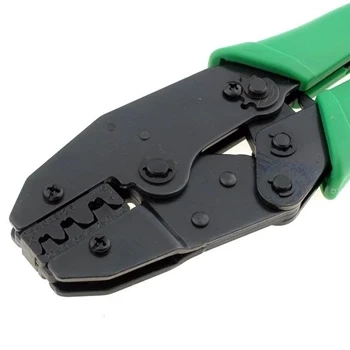

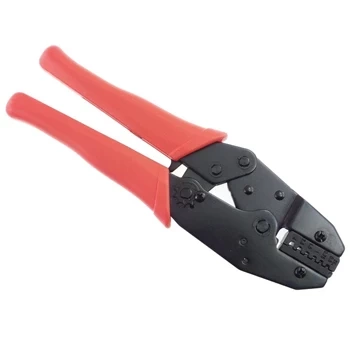

Zaciskarki końcówek kablowych służą do trwałego mechanicznego łączenia końcówek z żyłami przewodów. W zależności od konstrukcji narzędzie może być przeznaczone do konektorów izolowanych, końcówek nieizolowanych, tulejek albo niewielkich pinów stosowanych w złączach elektronicznych.

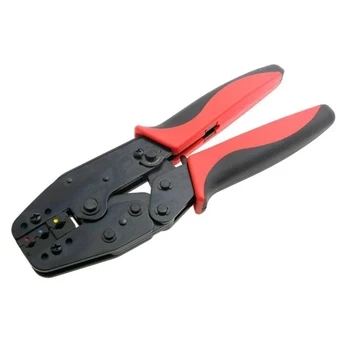

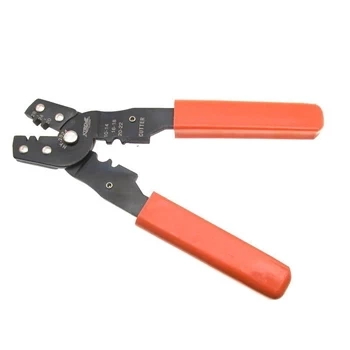

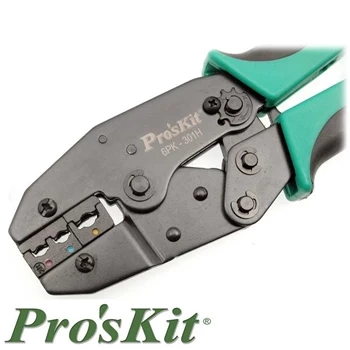

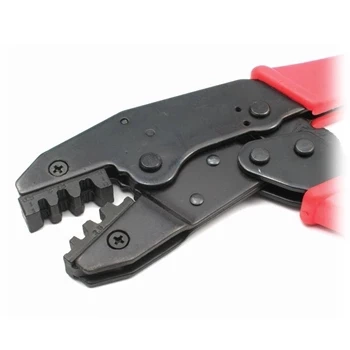

Przykładem narzędzia do końcówek izolowanych jest ProsKit 6PK-301H do konektorów 0,5–6 mm². Do pinów nieizolowanych dostępna jest natomiast ProsKit CP-3006FD2 do pinów 0,5–6 mm². W ofercie znajduje się również zaciskarka do konektorów izolowanych, nieizolowanych i pinów.

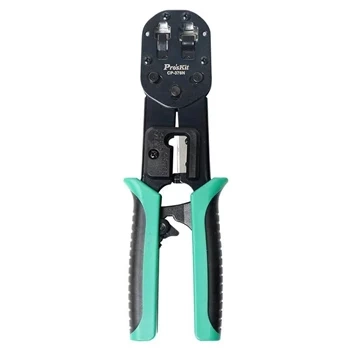

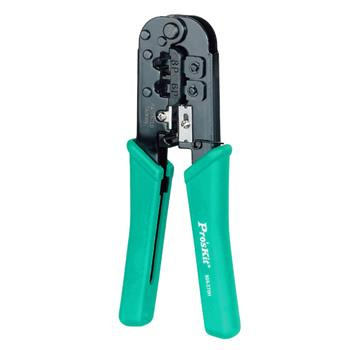

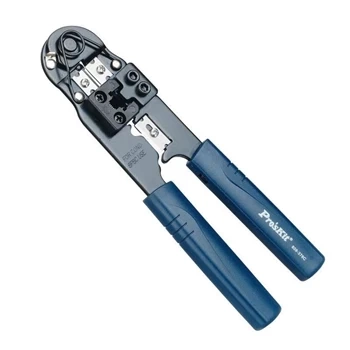

Zaciskarki RJ45, RJ11 i RJ12

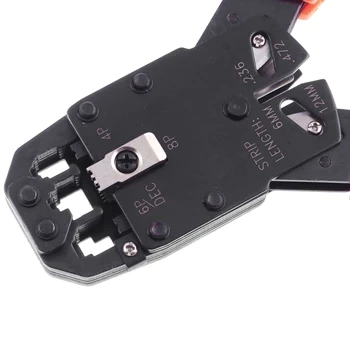

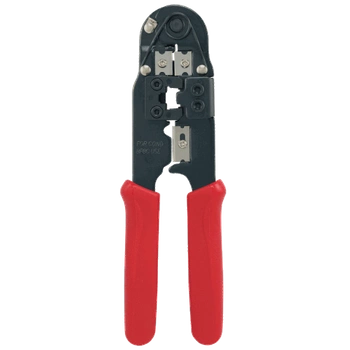

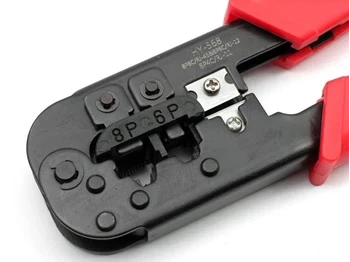

Zaciskarki złączy modularnych są przeznaczone do montażu wtyków stosowanych w okablowaniu sieciowym i telekomunikacyjnym. Zaciskarka do wtyków RJ45, RJ11 i RJ12 dociska styki wtyku do żył przewodu oraz element odpowiedzialny za jego mechaniczne zamocowanie.

Praktycznym rozwiązaniem warsztatowym jest narzędzie łączące kilka funkcji. ProsKit CP-373 do RJ45, RJ11, RJ12 i RJ22 ma również obcinacz i stripper, dzięki czemu jednym narzędziem można wykonać kilka etapów przygotowania przewodu.

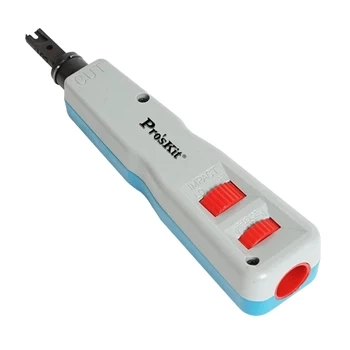

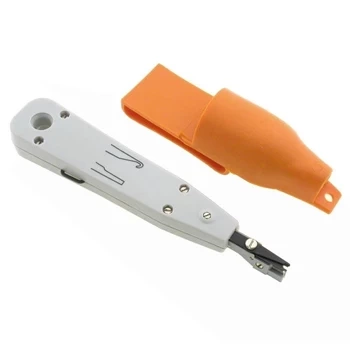

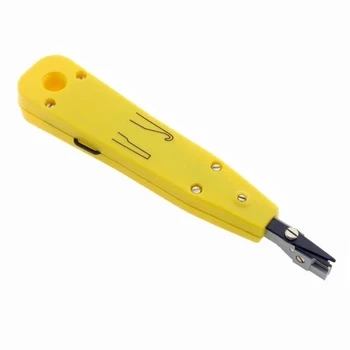

Zaciskarki LSA

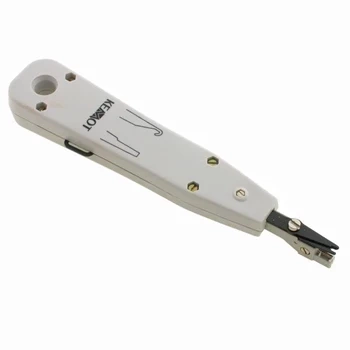

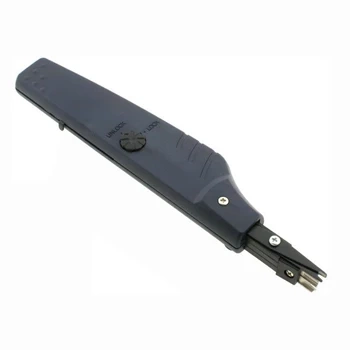

Zaciskarki LSA różnią się zasadą działania od klasycznych szczypiec zaciskowych. Są to narzędzia uderzeniowe przeznaczone do wciskania żył przewodu w styki szczelinowe. Przy prawidłowym montażu styk przecina izolację przewodu i uzyskuje kontakt elektryczny z jego żyłą.

Przykładem jest narzędzie uderzeniowe LSA/Krone Lanberg NT-0001. Tego typu narzędzia wykorzystuje się przy wykonywaniu kompatybilnych zakończeń w instalacjach teleinformatycznych.

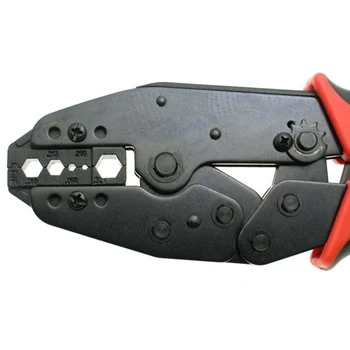

Zaciskarki do złączy koncentrycznych

Zaciskarki złączy koncentrycznych mają szczęki o określonych wymiarach, przeznaczone do formowania tulei zaciskowej konkretnego typu złącza. Przy wyborze trzeba sprawdzić zgodność matrycy zarówno ze złączem, jak i stosowanym przewodem.

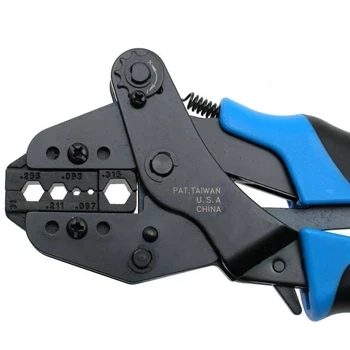

Przykładem takiego narzędzia jest HANLONG HT-5533I do złączy koncentrycznych. Samo określenie „zaciskarka do przewodów koncentrycznych” nie oznacza więc, że narzędzie jest uniwersalne dla wszystkich złączy.

Na co zwrócić uwagę przy wyborze zaciskarki?

Typ matrycy i zakres przewodów

Najważniejsza jest zgodność profilu zaciskowego z typem końcówki. Zaciskarka do pinów i konektorów powinna być używana w zakresie przekrojów przewodów określonym dla danego modelu. Zbyt duża lub zbyt mała końcówka może zostać zdeformowana w nieprawidłowy sposób albo nie uzyskać odpowiedniej siły połączenia.

Mechanizm zapadkowy

W wielu zaciskarkach stosowany jest mechanizm zapadkowy, który pomaga przeprowadzić pełny cykl pracy szczęk. Rozwiązanie to ułatwia uzyskiwanie powtarzalnych zacisków, szczególnie podczas wykonywania wielu takich samych zakończeń.

Mechanizm zapadkowy nie zastępuje jednak właściwego doboru matrycy. O jakości połączenia nadal decydują zgodność narzędzia z typem styku, właściwy przekrój przewodu i prawidłowe przygotowanie końcówki.

Zaciskarka z obcinakiem i stripperem

Niektóre zaciskarki do kabli sieciowych i telekomunikacyjnych mają dodatkowo obcinak oraz stripper do zdejmowania płaszcza przewodu. Takie rozwiązanie ogranicza liczbę narzędzi potrzebnych podczas pracy w terenie. Przy częstym montażu można natomiast zdecydować się na osobne narzędzia przeznaczone do każdego etapu przygotowania przewodu.

Zaciskarki ProsKit, HANLONG i Lanberg

W kategorii dostępne są narzędzia marek ProsKit, HANLONG oraz Lanberg. Poszczególne modele są przeznaczone do różnych rodzajów końcówek, złączy i zakresów przewodów, dlatego producent nie powinien być jedynym kryterium wyboru.

Przy porównywaniu zaciskarek warto w pierwszej kolejności sprawdzić typ matrycy, obsługiwane końcówki oraz zakres przekrojów, a dopiero później dodatkowe cechy konstrukcyjne i wyposażenie.
