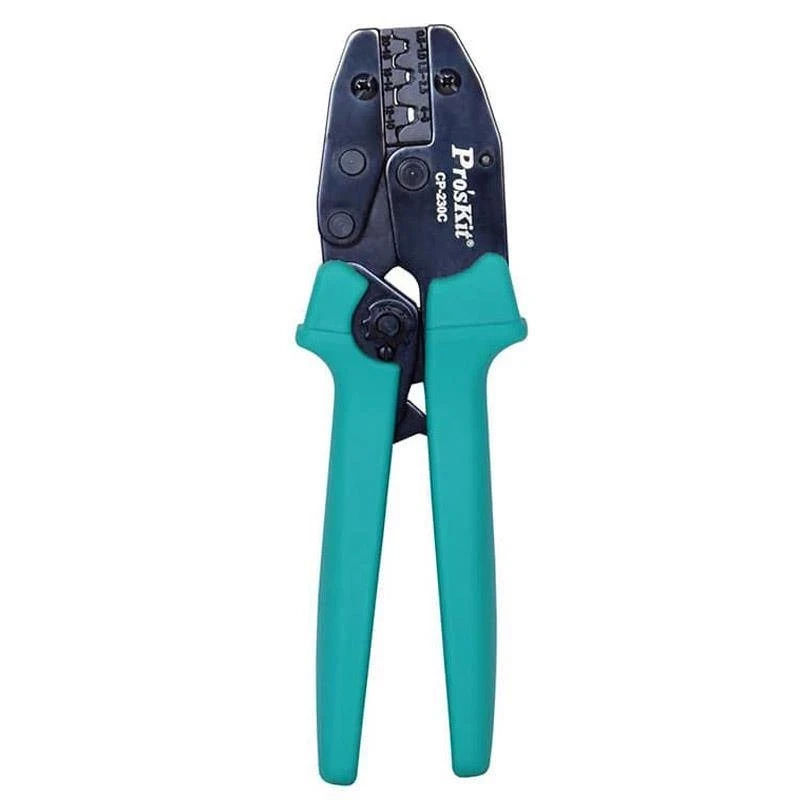

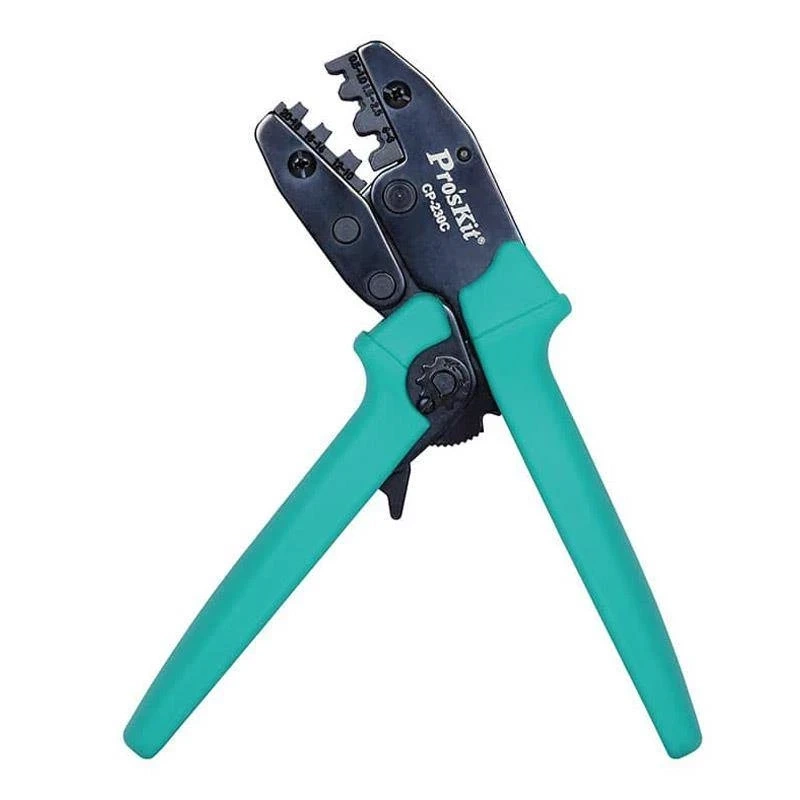

Zaciskarka do konektorów nieizolowanych 0.5-6mm², Proskit CP-230C

Profesjonalna zaciskarka do konektorów nieizolowanych i Open Barrel

Pro'sKit CP-230C to profesjonalna zaciskarka zapadkowa przeznaczona do zaciskania konektorów nieizolowanych oraz terminali typu Open Barrel. Narzędzie zostało zaprojektowane do wykonywania trwałych i precyzyjnych połączeń elektrycznych stosowanych w elektronice, motoryzacji, automatyce oraz instalacjach przemysłowych.

Mechanizm zapadkowy zapewnia równomierny nacisk podczas zaciskania, co zwiększa powtarzalność połączeń i ogranicza ryzyko błędnego zaciśnięcia terminala.

Najważniejsze cechy

• zaciskanie konektorów nieizolowanych i Open Barrel
• obsługa przewodów 0,5-6,0 mm²
• obsługa standardów DIN, JIS oraz AWG
• mechanizm zapadkowy zwiększający precyzję zaciskania
• regulacja siły docisku
• zwalniacz mechanizmu zapadkowego
• matryce wykonane ze stali AISI 4140
• solidowa stalowa konstrukcja
• ergonomiczne antypoślizgowe rękojeści
• precyzyjne profilowane gniazda zaciskające

Precyzyjne zaciskanie konektorów

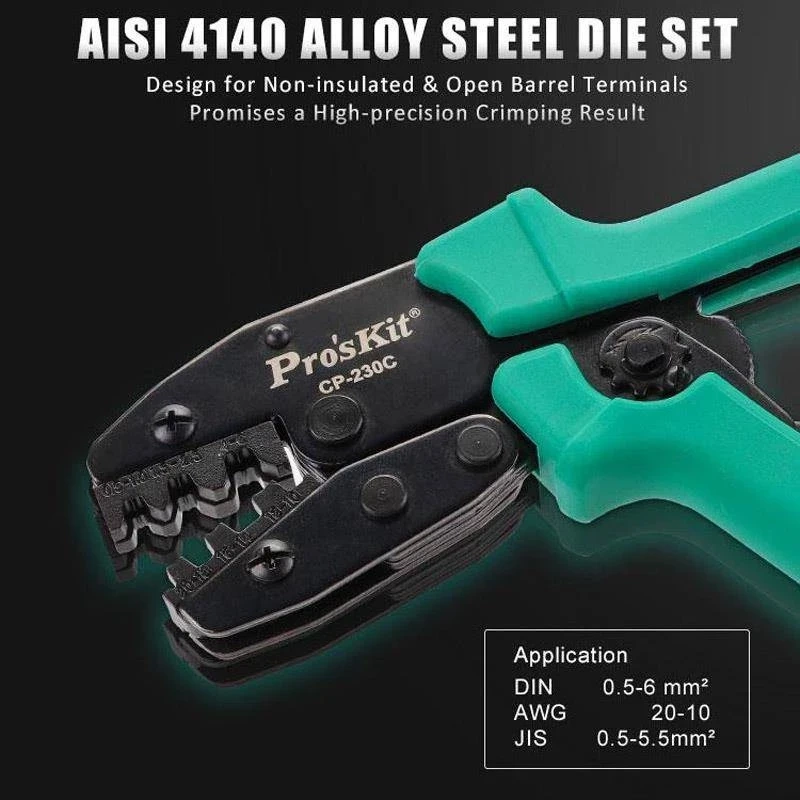

Model CP-230C został wyposażony w precyzyjne matryce zaciskające wykonane ze stali stopowej AISI 4140. Konstrukcja szczęk umożliwia poprawne formowanie zacisku zarówno na przewodzie, jak i części izolacyjnej terminala.

Narzędzie przeznaczone jest do konektorów typu Open Barrel oraz terminali nieizolowanych stosowanych między innymi w wiązkach samochodowych, elektronice użytkowej oraz instalacjach przemysłowych.

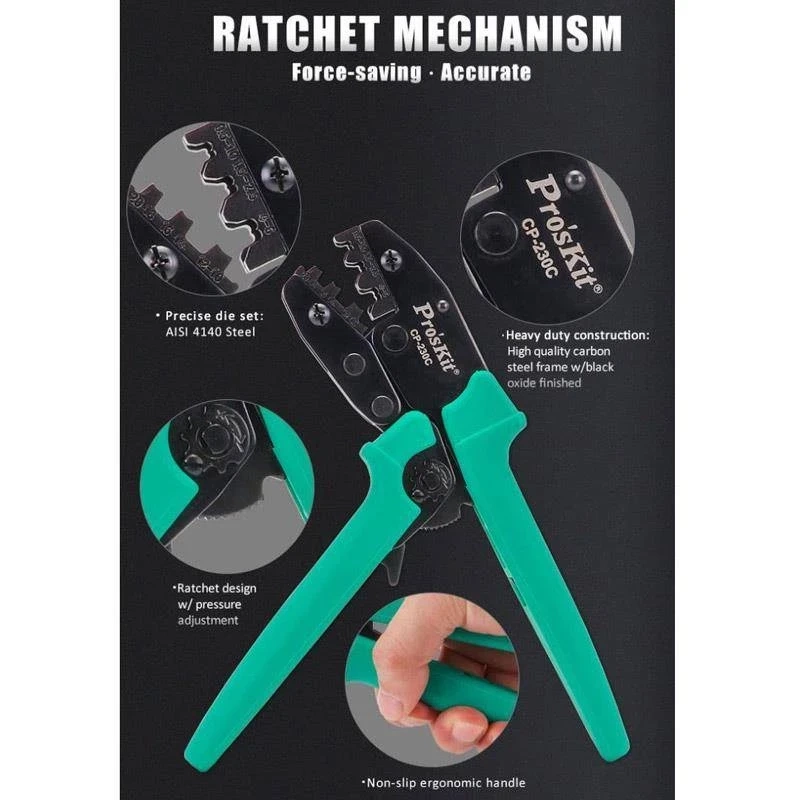

Mechanizm zapadkowy

Zastosowany mechanizm ratchet wymusza wykonanie pełnego cyklu zaciskania przed otwarciem szczęk. Dzięki temu połączenia są bardziej powtarzalne i odporne na błędy operatora.

Regulacja siły zacisku umożliwia dostosowanie pracy narzędzia do rodzaju konektora oraz przekroju przewodu.

Obsługiwane zakresy przewodów

• DIN: 0,5-1,0 / 1,5-2,5 / 4,0-6,0 mm²
• JIS: 0,5-0,9 / 1,25-2,0 / 3,5-5,5 mm²
• AWG: 20-18 / 16-14 / 12-10

Ergonomiczna konstrukcja

Ergonomiczne rękojeści poprawiają komfort pracy podczas wykonywania większej liczby połączeń. Antypoślizgowe tworzywo zwiększa pewność chwytu i ogranicza zmęczenie dłoni.

Solidowa stalowa konstrukcja oraz wykończenie typu black oxide poprawiają odporność narzędzia na zużycie i korozję.

Zastosowanie

• motoryzacja
• elektronika
• automatyka przemysłowa
• instalacje elektryczne
• serwis urządzeń elektronicznych
• budowa wiązek przewodów
• konektory Open Barrel
• terminale nieizolowane

Specyfikacja techniczna

• model: Pro'sKit CP-230C
• typ: zaciskarka zapadkowa
• zastosowanie: konektory nieizolowane i Open Barrel
• obsługiwane przekroje DIN: 0,5-6,0 mm²
• obsługiwane przekroje JIS: 0,5-5,5 mm²
• obsługiwane zakresy AWG: 20-10
• materiał matrycy: AISI 4140
• materiał korpusu: stal S50C

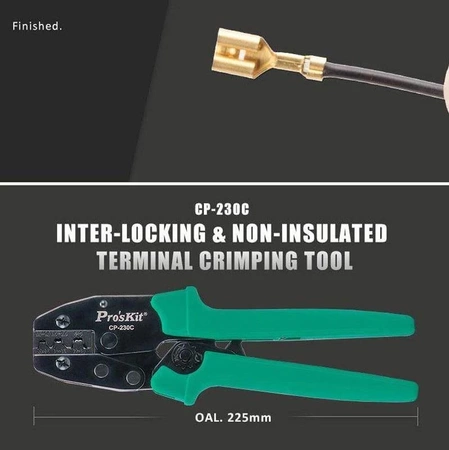

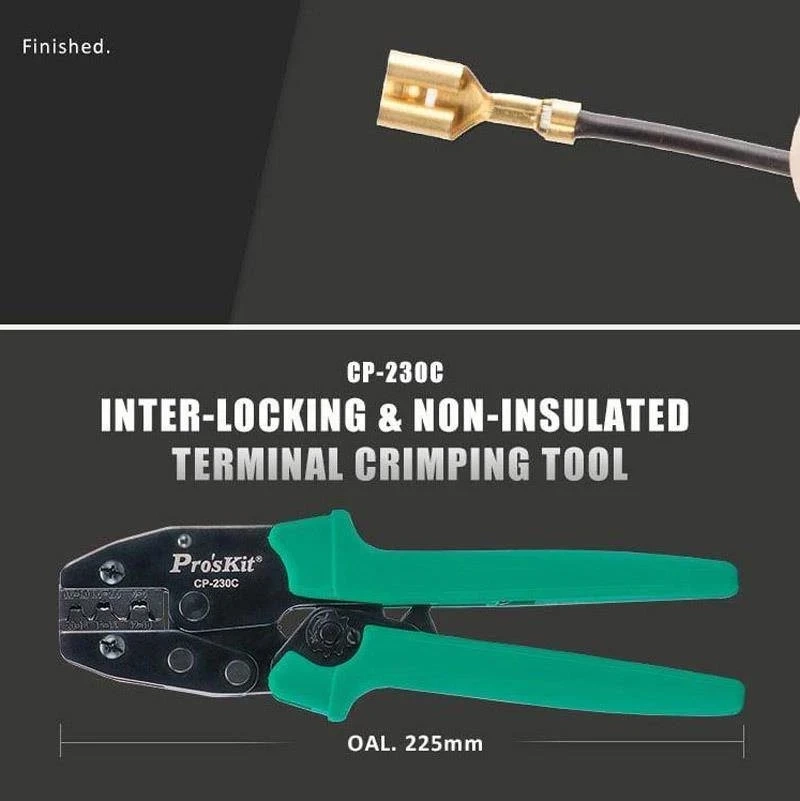

• długość całkowita: 225 mm
• mechanizm zapadkowy: tak
• regulacja siły docisku: tak
• zwalniacz zapadki: tak
• opakowanie: blister

Wiedza techniczna i praktyczne wskazówki

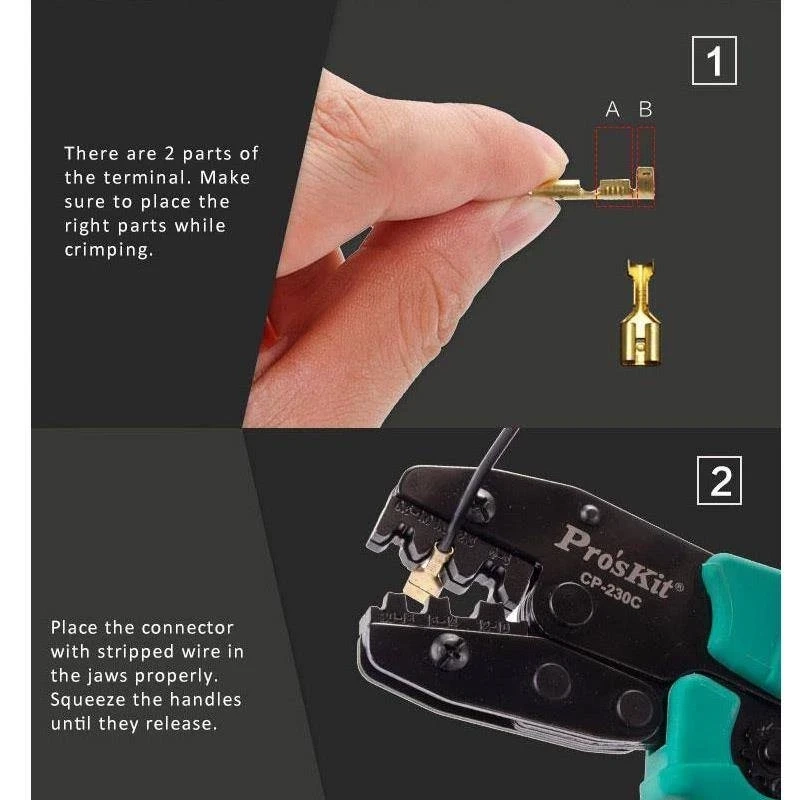

Terminale typu Open Barrel wykorzystują podwójne skrzydełka zaciskające — jedno odpowiada za połączenie elektryczne z żyłą przewodu, a drugie za mechaniczne podtrzymanie izolacji.

Podczas zaciskania należy prawidłowo ustawić terminal w szczękach zaciskarki, aby uniknąć deformacji konektora i zapewnić odpowiednią wytrzymałość połączenia.

System DIN określa europejskie przekroje przewodów wyrażane w mm², natomiast AWG (American Wire Gauge) jest standardem amerykańskim stosowanym głównie w dokumentacji i komponentach importowanych.
