Włączniki światła

Włączniki światła podtynkowe, natynkowe, mechaniczne i smart

Włączniki światła służą do załączania, wyłączania i przełączania obwodów oświetleniowych z jednego lub kilku miejsc. W zależności od konstrukcji mogą sterować jednym, dwoma, trzema albo czterema obwodami, współpracować z instalacją schodową i krzyżową lub realizować funkcje inteligentnego domu.

W kategorii dostępne są tradycyjne włączniki mechaniczne, modele dotykowe ze szklanym panelem, inteligentne włączniki Wi-Fi i Zigbee oraz dekoracyjny osprzęt podtynkowy i natynkowy. Poszczególne mechanizmy różnią się układem styków, liczbą kanałów, sposobem montażu i zgodnością z określoną serią ramek.

Rodzaje włączników światła

Włącznik należy dobrać do schematu instalacji, a nie wyłącznie do liczby klawiszy lub wyglądu panelu. Dwa podobne mechanizmy mogą mieć inny układ zacisków i realizować odmienne funkcje.

• Włączniki pojedyncze sterują jednym obwodem oświetleniowym.
• Włączniki podwójne obsługują dwa niezależne obwody lub dwie sekcje lampy.
• Włączniki potrójne pozwalają sterować trzema obwodami z jednego miejsca.
• Włączniki poczwórne integrują cztery niezależne kanały sterowania.
• Włączniki schodowe umożliwiają sterowanie jednym obwodem z dwóch miejsc.
• Włączniki krzyżowe rozszerzają układ schodowy o trzeci i kolejne punkty sterowania.
• Włączniki dzwonkowe mają styk chwilowy, który powraca po zwolnieniu klawisza.
• Włączniki żaluzjowe sterują dwoma kierunkami pracy kompatybilnego napędu.
• Włączniki kurtynowe obsługują napędy zasłon i kurtyn działające w dwóch kierunkach.

W strukturze sklepu włączniki pojedyncze, podwójne, potrójne, poczwórne, schodowe i krzyżowe są wyodrębnione jako osobne podkategorie. Dostępne są również oddzielne grupy włączników dzwonkowych, żaluzjowych i kurtynowych.

Włącznik pojedynczy

Włącznik pojedynczy służy do sterowania jednym obwodem z jednego miejsca. Stosuje się go przy pojedynczych lampach, jednej grupie punktów świetlnych, kinkietach, oświetleniu meblowym i innych odbiornikach załączanych wspólnie.

Mechanizm ma jeden element sterujący, ale jego konstrukcja może być klawiszowa, obrotowa lub dotykowa. W modelach smart polecenie może pochodzić również z aplikacji, harmonogramu albo sceny automatyki.

Pojedynczy włącznik nie umożliwia niezależnego sterowania dwoma sekcjami lampy. Do takiego układu potrzebny jest model podwójny oraz odpowiednio poprowadzone przewody.

Włącznik podwójny

Włącznik podwójny steruje dwoma niezależnymi obwodami z jednego punktu. Może obsługiwać dwie sekcje żyrandola, oświetlenie główne i dekoracyjne albo dwie grupy lamp w tym samym pomieszczeniu.

Oba kanały mogą pracować niezależnie, pod warunkiem że instalacja ma osobne przewody prowadzące do każdego obwodu. Sam montaż włącznika podwójnego nie rozdzieli istniejącej linii, jeżeli wszystkie źródła są podłączone wspólnie.

Włącznik podwójny nie jest automatycznie podwójnym włącznikiem schodowym. Wersja schodowa wymaga innego układu styków i odpowiedniej liczby przewodów pomiędzy punktami sterowania.

Włączniki potrójne i poczwórne

Włączniki potrójne i poczwórne ograniczają liczbę osobnych mechanizmów potrzebnych do obsługi kilku obwodów. Sprawdzają się w salonach, kuchniach, większych pomieszczeniach i instalacjach z wieloma strefami oświetleniowymi.

Jeden panel może sterować na przykład:

• oświetleniem głównym,
• kinkietami,
• taśmą LED,
• oświetleniem dekoracyjnym,
• lampami w sąsiednich strefach pomieszczenia.

Większa liczba kanałów oznacza większą liczbę przewodów i zacisków umieszczanych w puszce. Przed wyborem mechanizmu trzeba sprawdzić głębokość puszki, układ instalacji i możliwość bezpiecznego ułożenia żył.

Jak działa włącznik schodowy?

Dwa włączniki schodowe umożliwiają sterowanie tym samym obwodem oświetleniowym z dwóch miejsc. Zmiana położenia dowolnego z nich przełącza stan lampy niezależnie od ustawienia drugiego mechanizmu.

Takie rozwiązanie stosuje się między innymi:

• na dole i na górze schodów,
• na obu końcach korytarza,
• przy dwóch wejściach do pokoju,
• przy wejściu do sypialni i obok łóżka,
• przy wejściu do garażu i przejściu do domu.

Układ wymaga dwóch mechanizmów schodowych oraz przewodów korespondencyjnych pomiędzy nimi. Zwykły włącznik pojedynczy nie ma odpowiedniego układu przełącznego.

Jak działa włącznik krzyżowy?

Włącznik krzyżowy montuje się pomiędzy dwoma włącznikami schodowymi, gdy światłem trzeba sterować z trzech lub większej liczby miejsc. Każdy dodatkowy punkt pośredni wymaga kolejnego mechanizmu krzyżowego.

Przykładowy układ sterowania z czterech miejsc składa się z:

• jednego włącznika schodowego na początku instalacji,
• dwóch włączników krzyżowych w punktach pośrednich,
• jednego włącznika schodowego na końcu instalacji.

Włącznik krzyżowy nie działa samodzielnie jako kompletne sterowanie z jednego lub dwóch miejsc. Jest elementem rozbudowanego układu umieszczanym pomiędzy mechanizmami schodowymi.

Włącznik schodowy podwójny

Podwójny włącznik schodowy łączy dwa niezależne mechanizmy przełączne w jednej obudowie. Pozwala sterować dwoma obwodami z dwóch miejsc, np. dwiema sekcjami oświetlenia na początku i końcu korytarza.

Do wykonania takiej instalacji potrzebne są dwa zgodne podwójne włączniki schodowe oraz odpowiednia liczba przewodów korespondencyjnych. Schemat jest bardziej rozbudowany niż w przypadku zwykłego włącznika podwójnego.

Włączniki dzwonkowe

Włącznik dzwonkowy zwiera styk tylko podczas naciskania klawisza i po zwolnieniu samoczynnie wraca do położenia początkowego. Może współpracować z dzwonkiem, gongiem, przekaźnikiem bistabilnym, sterownikiem automatyki albo kompatybilnym wejściem impulsowym.

Nie należy traktować go jako bezpośredniego zamiennika zwykłego włącznika światła. Po zwolnieniu klawisza przestaje podawać sygnał, dlatego ciągłe działanie odbiornika wymaga odpowiedniego układu sterującego.

Włączniki żaluzjowe, roletowe i kurtynowe

Włączniki do rolet i kurtyn sterują dwoma przeciwnymi kierunkami pracy napędu. Jeden klawisz lub kierunek odpowiada za otwieranie albo podnoszenie, a drugi za zamykanie lub opuszczanie.

Mechanizm powinien mieć blokadę uniemożliwiającą jednoczesne załączenie obu kierunków. Podanie napięcia na dwa uzwojenia kierunkowe silnika równocześnie może spowodować jego uszkodzenie.

Zwykły włącznik podwójny nie powinien zastępować dedykowanego włącznika roletowego. Przed zakupem trzeba sprawdzić napięcie napędu, sposób sterowania oraz to, czy wymagany jest przełącznik chwilowy, stabilny czy sterownik elektroniczny.

Włączniki podtynkowe

Włączniki podtynkowe montuje się w puszkach zagłębionych w ścianie. Na powierzchni pozostaje klawisz, panel albo ramka, natomiast mechanizm i połączenia elektryczne znajdują się wewnątrz puszki.

Rozwiązanie podtynkowe jest powszechnie stosowane w mieszkaniach, domach, biurach i innych wykończonych wnętrzach. Pozwala tworzyć zestawy kilku mechanizmów we wspólnych ramkach pojedynczych i wielokrotnych.

Standardowy model podtynkowy nie musi mieć szczelności odpowiedniej do montażu zewnętrznego lub miejsc narażonych na wodę. O przydatności w trudniejszych warunkach decyduje oznaczony stopień ochrony kompletnego produktu.

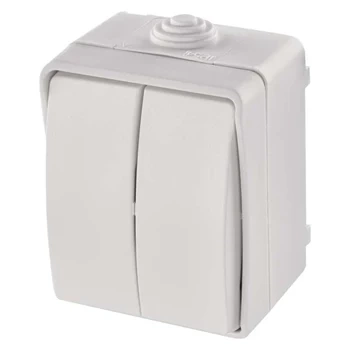

Włączniki natynkowe

Włącznik natynkowy montuje się na powierzchni ściany, bez zagłębiania mechanizmu w puszce podtynkowej. Przewody mogą być prowadzone po ścianie w rurkach, peszlach, listwach albo za pomocą dekoracyjnych uchwytów właściwych dla danej serii.

Włączniki natynkowe są przydatne:

• w instalacjach retro i loftowych,
• w budynkach zabytkowych,
• na ścianach, których nie można bruzdować,
• w pomieszczeniach gospodarczych i technicznych,
• podczas modernizacji istniejących instalacji.

W ofercie AVT włączniki natynkowe występują między innymi w seriach Ceramic Classic Loft i Retro PRL. Struktura sklepu obejmuje również inne serie osprzętu natynkowego, dlatego rodzaju montażu nie należy przypisywać wyłącznie stylistyce retro.

Mechaniczny czy dotykowy włącznik światła?

Włącznik mechaniczny przełącza styki za pomocą klawisza, dźwigni albo pokrętła. Zapewnia bezpośrednią obsługę i nie wymaga aplikacji ani komunikacji bezprzewodowej.

Włącznik dotykowy reaguje na dotknięcie oznaczonego pola na panelu. Zwykle zawiera układ elektroniczny oraz podświetlenie informujące o stanie lub ułatwiające odnalezienie elementu w ciemności.

Modele dotykowe mogą być:

• lokalne – obsługiwane wyłącznie z panelu,
• Wi-Fi i Bluetooth – sterowane także z kompatybilnej aplikacji,
• Zigbee – współpracujące z odpowiednią bramką systemową.

Dotykowy panel nie oznacza automatycznie, że włącznik ma funkcję ściemniania. Standardowy włącznik dotykowy załącza lub wyłącza obwód. Regulacja jasności wymaga urządzenia skonstruowanego jako ściemniacz.

Włączniki Tawoia Glass

Tawoia Glass jest modułowym systemem osprzętu podtynkowego ze szklanymi ramkami. Seria obejmuje mechaniczne i dotykowe włączniki oraz dopasowane gniazda, ładowarki, ściemniacze i moduły multimedialne.

Mechanizmy mogą być sprzedawane jako moduły bez ramki albo kompletne zestawy. Moduł bez ramki można połączyć z odpowiednią ramką pojedynczą, podwójną, potrójną lub inną wielokrotną, zależnie od konfiguracji instalacji.

Mechanizm i ramka muszą należeć do zgodnego systemu Tawoia Glass. Sam zbliżony rozmiar lub kolor produktu nie gwarantuje poprawnego mocowania.

Włączniki Tawoia Smart Home

Tawoia Smart Home obejmuje podtynkowe włączniki dotykowe komunikujące się przez Wi-Fi i Bluetooth albo Zigbee.

Dostępne są między innymi modele pojedyncze, podwójne i potrójne w białych oraz czarnych panelach szklanych. Poszczególne wersje różnią się liczbą kanałów, dopuszczalnym obciążeniem i standardem komunikacji.

Włącznik smart może umożliwiać:

• sterowanie lokalne z panelu,
• obsługę z aplikacji,
• tworzenie harmonogramów,
• łączenie kilku urządzeń w sceny,
• integrację z kompatybilnym systemem automatyki.

Wersje Zigbee zazwyczaj wymagają kompatybilnej bramki. Modele Wi-Fi muszą znajdować się w zasięgu obsługiwanej sieci. Wymagania dotyczące przewodu neutralnego trzeba sprawdzić oddzielnie dla każdego produktu.

Włączniki Ceramic Loft

Ceramic Loft jest serią podtynkowego osprzętu modułowego z ceramicznymi ramkami i dekoracyjnymi elementami wykończeniowymi.

Seria obejmuje włączniki oraz dopasowane gniazda, ładowarki USB i moduły multimedialne. Poszczególne mechanizmy można łączyć w zestawy podwójne i potrójne, pod warunkiem zastosowania właściwych ramek i prawidłowego rozstawu puszek.

Włączniki Ceramic Classic Loft

Ceramic Classic Loft obejmuje ceramiczny osprzęt natynkowy przeznaczony do widocznie prowadzonej instalacji.

Seria zawiera włączniki, gniazda, puszki, ramki i uchwyty do przewodów. Pozwala wykonać spójną instalację loftową lub retro bez ukrywania wszystkich elementów w ścianie.

Do włącznika natynkowego trzeba dobrać zgodną puszkę i sposób wprowadzenia przewodu. Nie należy montować go bezpośrednio na ścianie bez obudowy przewidzianej dla danego systemu.

Włączniki Vintage Loft EX1

Vintage Loft EX1 jest dekoracyjną serią osprzętu inspirowaną stylistyką industrialną i retro.

Obejmuje włączniki, gniazda, ramki oraz moduły multimedialne. Seria jest przeznaczona do wnętrz, w których osprzęt ma stanowić widoczny element aranżacji, ale mechanizm nadal trzeba dobrać według funkcji instalacji.

Włączniki Retro PRL

Retro PRL obejmuje natynkowe włączniki, gniazda oraz dopasowane puszki i uchwyty do prowadzenia przewodów.

Stylistyka nawiązuje do dawnego osprzętu instalacyjnego, ale produkty są przeznaczone do współczesnego montażu zgodnie z parametrami konkretnego mechanizmu.

Wygląd retro nie zmienia zasad bezpieczeństwa instalacji. Przewody, zabezpieczenia i sposób montażu muszą spełniać wymagania właściwe dla obwodu sieciowego.

Włączniki Oval i Quad

Oval i Quad są odrębnymi seriami osprzętu obejmującymi włączniki, gniazda oraz zgodne ramki.

Oval wykorzystuje łagodniejsze, zaokrąglone linie, a Quad bardziej geometryczne formy. Nie są to jednak wyłącznie warianty dekoracyjne tej samej ramki — każdy system ma własne elementy i zasady kompatybilności.

Mechanizm Oval należy łączyć z ramką przewidzianą dla tego systemu, a mechanizm Quad z ramką Quad. Elementów nie należy mieszać na podstawie podobnych wymiarów zewnętrznych.

Włącznik z ramką czy moduł bez ramki?

Kompletny włącznik z ramką jest przeznaczony do pojedynczego punktu i nie wymaga dobierania osobnego elementu wykończeniowego.

Moduł bez ramki jest korzystny, gdy:

• włącznik ma być połączony z gniazdem,
• kilka mechanizmów ma znaleźć się obok siebie,
• potrzebna jest ramka podwójna, potrójna lub większa,
• kolor ramki ma być dobrany niezależnie od mechanizmu,
• instalacja jest częścią systemu modułowego.

Przed zakupem trzeba sprawdzić, czy produkt zawiera mechanizm, panel, klawisz i ramkę, czy tylko jeden z tych elementów.

Montaż w standardowej puszce Ø60 mm

Wiele włączników podtynkowych jest przeznaczonych do standardowych puszek ściennych o średnicy 60 mm. Sama średnica nie określa jednak dostępnej przestrzeni montażowej.

Przy wyborze puszki należy uwzględnić:

• głębokość mechanizmu,
• liczbę zacisków i przewodów,
• miejsce na złączki,
• rozstaw puszek pod ramkę wielokrotną,
• obecność modułu elektronicznego,
• wymagany przewód neutralny.

Włączniki potrójne, poczwórne i smart mogą wymagać większej przestrzeni niż prosty mechanizm jednokanałowy. Głębsza puszka ułatwia ułożenie przewodów bez nacisku na zaciski.

Jak dobrać włącznik światła?

Dobór należy rozpocząć od funkcji instalacji, a dopiero później wybierać kolor, materiał i styl ramki.

• Jeden obwód z jednego miejsca: włącznik pojedynczy.
• Dwa obwody z jednego miejsca: włącznik podwójny.
• Trzy lub cztery obwody: model potrójny albo poczwórny.
• Jeden obwód z dwóch miejsc: dwa włączniki schodowe.
• Jeden obwód z co najmniej trzech miejsc: dwa schodowe i odpowiednia liczba krzyżowych.
• Krótkotrwały impuls: włącznik dzwonkowy.
• Napęd rolety: dedykowany włącznik żaluzjowy lub roletowy.
• Zdalne sterowanie: kompatybilny włącznik Wi-Fi albo Zigbee.
• Widoczna instalacja na ścianie: model natynkowy z właściwą puszką.
• Instalacja ukryta w ścianie: model podtynkowy z odpowiednią puszką i ramką.

Obciążenie włącznika i lampy LED

Maksymalnego obciążenia nie należy oceniać wyłącznie na podstawie sumy mocy znamionowych lamp. Zasilacze LED mogą podczas włączania pobierać krótki, wysoki prąd udarowy.

W przypadku dużej liczby opraw LED, transformatorów, stateczników albo odbiorników indukcyjnych dopuszczalne obciążenie może być niższe niż dla zwykłej żarówki rezystancyjnej.

Włącznik mechaniczny i włącznik elektroniczny mogą mieć inne ograniczenia. Parametry konkretnego modelu należy sprawdzić w jego dokumentacji, szczególnie przy urządzeniach smart i obciążeniach o wysokim prądzie rozruchowym.

Czy inteligentny włącznik wymaga przewodu neutralnego?

Wymaganie przewodu N zależy od konstrukcji konkretnego urządzenia. Niektóre elektroniczne włączniki są zasilane przewodem fazowym i neutralnym, natomiast inne pracują w układzie dwuprzewodowym.

Przed zakupem trzeba sprawdzić, jakie żyły są dostępne w puszce. W starszych instalacjach przy włączniku może znajdować się tylko przewód fazowy i przewód powrotny do lampy.

Przewodu ochronnego PE nie wolno wykorzystywać zamiast neutralnego N. Są to przewody o odmiennym przeznaczeniu.

Bezpieczeństwo montażu

Włączniki światła pracują w instalacji sieciowej, dlatego ich montaż powinien wykonać elektryk mający odpowiednie kwalifikacje. Przed rozpoczęciem pracy należy odłączyć zasilanie, zabezpieczyć obwód przed ponownym załączeniem i potwierdzić brak napięcia właściwym przyrządem.

Podczas instalacji trzeba zwrócić uwagę na:

• prawidłową identyfikację przewodów,
• zgodność mechanizmu ze schematem,
• właściwe osadzenie żył w zaciskach,
• brak uszkodzeń izolacji,
• nieprzekraczanie dopuszczalnego obciążenia,
• odpowiednią puszkę i ramkę,
• zachowanie wymaganej ochrony przeciwporażeniowej.

Wyłączenie lampy klawiszem nie oznacza bezpiecznego odłączenia instalacji. W puszce nadal może występować napięcie.

Włączniki światła w sklepie AVT

W sklepie AVT znajdziesz włączniki pojedyncze, podwójne, potrójne, poczwórne, schodowe i krzyżowe.

Oferta obejmuje osprzęt podtynkowy i natynkowy, mechaniczny i dotykowy, a także serie szklane, ceramiczne, retro oraz smart home. Najlepszy włącznik powinien być zgodny przede wszystkim ze schematem instalacji, liczbą obwodów, typem obciążenia i sposobem montażu.

FAQ – włączniki światła

Czym różni się włącznik pojedynczy od podwójnego?

Włącznik pojedynczy steruje jednym obwodem, a podwójny dwoma niezależnymi obwodami. Do działania modelu podwójnego potrzebne są osobne przewody wyjściowe prowadzące do obu grup oświetlenia.

Jak sterować światłem z dwóch miejsc?

Do sterowania jednym obwodem z dwóch miejsc potrzebne są dwa włączniki schodowe oraz odpowiednio wykonane połączenia pomiędzy nimi.

Jak sterować światłem z trzech miejsc?

Potrzebne są dwa włączniki schodowe na końcach układu i jeden włącznik krzyżowy pomiędzy nimi. Każdy kolejny punkt sterowania wymaga następnego mechanizmu krzyżowego.

Czy włącznik krzyżowy może zastąpić schodowy?

Nie. Włącznik krzyżowy ma inny układ styków i jest przeznaczony do montażu pomiędzy dwoma włącznikami schodowymi.

Czy włącznik podwójny może sterować roletą?

Nie należy stosować zwykłego włącznika podwójnego zamiast dedykowanego mechanizmu roletowego. Włącznik napędu powinien uniemożliwiać jednoczesne załączenie obu kierunków.

Czym różni się włącznik dzwonkowy od zwykłego?

Włącznik dzwonkowy zwiera styk tylko podczas naciskania. Zwykły włącznik pozostaje w wybranym stanie aż do kolejnego przełączenia.

Czy dotykowy włącznik jest ściemniaczem?

Nie każdy włącznik dotykowy reguluje jasność. Standardowy model dotykowy tylko załącza i wyłącza obwód. Do regulacji potrzebny jest ściemniacz.

Czy włącznik smart działa bez internetu?

Zależy to od modelu i sposobu komunikacji. Obsługa lokalna z panelu zwykle pozostaje dostępna, ale zdalne sterowanie i część automatyzacji mogą wymagać sieci, bramki lub usługi internetowej.

Czy Zigbee wymaga bramki?

Włącznik Zigbee zazwyczaj wymaga kompatybilnej bramki lub koordynatora. Zwykły router Wi-Fi nie obsługuje bezpośrednio urządzeń Zigbee.

Czym różni się włącznik natynkowy od podtynkowego?

Model podtynkowy jest montowany w puszce zagłębionej w ścianie. Model natynkowy wraz z puszką znajduje się na jej powierzchni i może współpracować z przewodami prowadzonymi widocznie.

Czy wszystkie ramki pasują do każdego włącznika?

Nie. Mechanizm i ramka muszą należeć do zgodnego systemu. Elementów serii Tawoia Glass, Ceramic Loft, Oval, Quad i innych systemów nie należy łączyć bez jednoznacznego potwierdzenia kompatybilności.

Czy włącznik światła można zamontować samodzielnie?

Ze względu na pracę przy napięciu sieciowym montaż powinien wykonać wykwalifikowany elektryk. Błędne podłączenie może doprowadzić do porażenia, zwarcia, przegrzewania lub pożaru.
