Mierniki częstotliwości

Częstotliwość to jeden z najważniejszych parametrów charakteryzujących rozmaite sygnały elektryczne. Pomiary układów radiowych, systemów mikroprocesorowych, filtrów analogowych czy też przetwornic DC/DC – to tylko niektóre z obszarów zastosowań mierników częstotliwości.

Mierniki częstotliwości – najważniejsze informacje

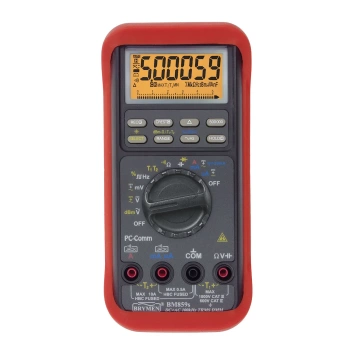

Miernik częstotliwości, zwany także częstościomierzem, to specyficzny rodzaj urządzenia pomiarowego, służący do badania sygnałów okresowych. Większość tego typu aparatury pozwala nie tylko na mierzenie samej częstotliwości przebiegów elektrycznych, ale także czasu trwania impulsów, co ma duże znaczenie w niektórych zastosowaniach praktycznych. Częstościomierze występują w postaci zarówno samodzielnych, stołowych urządzeń warsztatowych, jak i niewielkich modułów, przeznaczonych do zabudowy w większych maszynach bądź tablicach rozdzielczych. Wiele multimetrów oraz oscyloskopów cyfrowych jest wyposażonych w funkcję częstościomierza, umożliwiającą łatwy i szybki odczyt częstotliwości sygnałów okresowych w dość szerokim zakresie.

Mierniki częstotliwości – parametry i tryby pracy

Podstawowym parametrem każdego częstościomierza jest rzecz jasna zakres pomiarowy, określony przez dwie wartości – minimalną oraz maksymalną częstotliwość, która może być wiarygodnie wskazywana przez przyrząd. W przypadku modeli umożliwiających także pomiar okresu sygnałów, zakres dla tego parametru jest zwykle określony osobno – chyba, że częstościomierz wykorzystuje automatyczne przełączanie pomiędzy obydwoma trybami pomiaru, a wynik jest i tak podawany w Hz / kHz / MHz.

Wybierając mierniki częstotliwości należy także zwracać uwagę na rozdzielczość wskazania – im więcej cyfr jest widocznych na wyświetlaczu, tym lepiej – oznacza to bowiem, że dany model umożliwia dokładniejsze wskazywanie częstotliwości sygnału. Warto także sprawdzić, z jaką czułością pracuje wejście miernika – szczególnie w przypadku zastosowań do pomiarów w układach analogowych, gdzie sygnały mogą mieć znacznie niższą amplitudę, niż przebiegi napięcia na liniach obwodów cyfrowych.

Mierniki częstotliwości – zestawy do samodzielnego montażu

Co ciekawe, współczesne mierniki częstotliwości mogą być z powodzeniem budowane w oparciu o niewielkie mikrokontrolery – doskonałym przykładem takiego urządzenia jest moduł miernika częstotliwości do samodzielnego montażu - Kit AVT 2885. Na płytce, oprócz 4-cyfrowego wyświetlacza LED, znalazł się także kompaktowy mikrokontroler PIC16F628SO oraz układ wejściowy, zapewniający czułość na poziomie 200 mVpp.
