Wyświetlacze LCD graficzne

Konwencjonalne wyświetlacze 7- i 16-segmentowe oraz alfanumeryczne, choć nadal doskonale sprawdzają się w różnorodnych aplikacjach (często spotykamy je w urządzeniach pomiarowych, automatach sprzedażowych bądź prostszych kontrolerach systemów alarmowych i HVAC), coraz częściej wypierane są przez znacznie użyteczniejsze wyświetlacze LCD graficzne . Możliwość prezentowania nieskomplikowanych grafik – ikon, wirtualnych przycisków, okienek czy nawet wykresów – daje szerokie pole do popisu projektantom systemów wbudowanych i umożliwia dostosowanie sposobu prezentowania informacji do wymogów konkretnej aplikacji. W tej kategorii przedstawiamy dostępne w Sklepie AVT wyświetlacze graficzne i przedstawiamy najważniejsze parametry tych modułów.

Wyświetlacz LCD graficzny – budowa i zasada działania

W przeciwieństwie do prostych paneli ciekłokrystalicznych, stosowanych np. w tańszych kalkulatorach, ekrany graficzne w znakomitej większości przypadków zawierają – oprócz samego wyświetlacza LCD – także specjalny, scalony kontroler, który zapewnia stosunkowo prostą komunikację pomiędzy procesorem (np. mikrokontrolerem ), a matrycą punktów. Ogromną zaletą zintegrowanych kontrolerów jest znaczna redukcja liczby linii I/O, niezbędnych do obsługi wyświetlacza graficznego – najczęściej do pracy z tego typu ekranem wystarczy kilka..kilkanaście wyprowadzeń procesora, podczas gdy bezpośrednie wysterowanie rzędów i kolumn ekranu (stosowane są tutaj klasyczne podłączenia multipleksowane) wymagałoby użycia aż kilkuset linii!

Biblioteki programowe, które skracają czas opracowania projektu

Dodatkowe funkcje oferowane przez sterowniki scalone, takie jak wbudowane generatory znaków alfanumerycznych, znakomicie upraszczają tworzenie bibliotek programistycznych. Należy oczywiście podkreślić, że dla większości sterowników stosowanych we współczesnych wyświetlaczach LCD graficznych dostępne są gotowe pakiety biblioteczne, dostarczające zarówno niskopoziomowe funkcje (np. służące do wyświetlania prostych figur geometrycznych), jak i złożone operacje generowania prostych okienek, przywołujących na myśl systemy operacyjne stosowane w komputerach. Panele graficzne wyposaża się ponadto w jedno-, a nawet trójkolorowe podświetlenie LED , niezbędne do wyraźnego prezentowania wyświetlanych treści w warunkach słabszego oświetlenia zewnętrznego.

Parametry wyświetlaczy graficznych

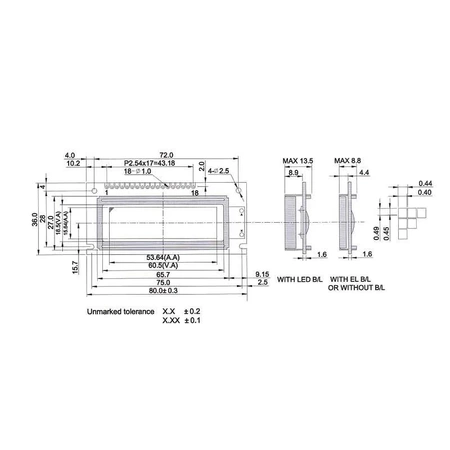

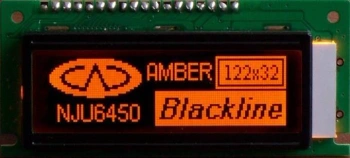

Podstawowym parametrem każdego wyświetlacza graficznego jest jego rozdzielczość, podawana przez producenta w postaci pary liczb, oznaczających liczbę pikseli w osi poziomej i pionowej. Najpopularniejsze modele paneli LCD mają rozdzielczości 128x64 px, 132x64 px, bądź 240x128 px, choć dostępne są także warianty panoramiczne (122 x 32 px). Drugim istotnym parametrem jest rodzaj zastosowanego sterownika scalonego, który determinuje sposób sterowania i podłączania wyświetlacza. Popularne ekrany graficzne korzystają m.in. z takich sterowników, jak ST7565R, T6963C, SPLC501C, KS0108, czy też NJU6450A. Warto wiedzieć, że niektóre typy wyświetlaczy są dostępne także w wersji z wbudowanym lub dołączanym z zewnątrz panelem dotykowym, co pozwala na rezygnację z mechanicznych elementów obsługowych urządzenia – np. przycisków , pokręteł czy klawiatur matrycowych. Podczas implementacji ekranu warto także upewnić się w kwestii zalecanego zakresu napięć zasilania i akceptowanych przez sterownik napięć wejściowych na liniach cyfrowych, gdyż w niektórych przypadkach konieczne będzie użycie konwerterów poziomów logicznych.

Wyświetlacze LCD graficzne w ofercie Sklepu AVT

W naszej ofercie znajdziesz wysokiej jakości moduły wyświetlaczy graficznych, wyposażone w energooszczędne podświetlenie LED i najpopularniejsze sterowniki scalone, takie jak ST7565R, T6963C czy KS0108. Co ważne, w Internecie dostępne są liczne biblioteki do obsługi ww. sterowników, kompatybilne zarówno z 8-bitowymi mikrokontrolerami AVR lub PIC, jak i wydajnymi procesorami ARM. Wyświetlacze oferowane przez nas mają postać modułów bazujących na płytkach drukowanych (PCB), choć niektóre modele posiadają elektronikę zintegrowaną ze szklanym panelem LCD – przykładem może być ekran LCD-AG-C128064CF-DIW W/KK-E6. Model ten oferuje bardzo efektywne podświetlenie LED o poborze prądu na poziomie zaledwie 15 mA, może ponadto pracować w bezpośrednim połączeniu z 3,3-woltowym mikrokontrolerem (np. STM32), co znakomicie upraszcza konstrukcję elektroniki urządzenia.
