Gniazdka elektryczne

Gniazda elektryczne podtynkowe, natynkowe i smart

Gniazda elektryczne umożliwiają bezpieczne podłączanie urządzeń do instalacji zasilającej 230 V. W zależności od konstrukcji mogą mieć uziemienie w postaci bolca lub bocznych styków Schuko, występować jako modele pojedyncze, podwójne i wielokrotne, a także oferować klapkę ochronną, porty USB, zdalne sterowanie i pomiar zużycia energii.

W kategorii znajdują się gniazda podtynkowe i natynkowe, modele z tworzywa, ceramiki oraz zestawy ze szklanymi lub drewnianymi ramkami. Oferta obejmuje te same serie stylistyczne i instalacyjne co pozostały osprzęt: Tawoia Glass, Tawoia Smart Home, Ceramic Loft, Ceramic Classic Loft, Vintage Loft EX1, Retro PRL, Oval i Quad.

Jakie gniazda elektryczne znajdują się w ofercie?

Gniazdo należy dobrać do standardu wtyczki, sposobu montażu, warunków otoczenia oraz funkcji wymaganych w danym punkcie instalacji.

• Gniazda z bolcem typu E mają wystający styk ochronny umieszczony w gnieździe.
• Gniazda Schuko typu F wykorzystują boczne styki ochronne.
• Gniazda pojedyncze tworzą jeden punkt zasilania.
• Gniazda podwójne i potrójne umożliwiają podłączenie kilku urządzeń.
• Gniazda podtynkowe montuje się w puszkach zagłębionych w ścianie.
• Gniazda natynkowe są instalowane na powierzchni ściany.
• Gniazda IP44 z klapką zapewniają podwyższoną ochronę przed ciałami obcymi i bryzgami wody.
• Gniazda z portami USB mają wbudowaną ładowarkę urządzeń mobilnych.
• Gniazda smart Wi-Fi lub Zigbee umożliwiają sterowanie i automatyzację.
• Gniazda z watomierzem udostępniają informacje o poborze mocy lub energii.

Gniazdo z bolcem czy Schuko?

Gniazdo typu E ma bolec ochronny, natomiast gniazdo Schuko typu F wykorzystuje styki ochronne umieszczone po bokach. Oba systemy służą do połączenia przewodu ochronnego, ale mają odmienną konstrukcję mechaniczną.

Wiele współczesnych wtyczek urządzeń jest wykonanych w standardzie hybrydowym E/F i może współpracować zarówno z bolcem, jak i bocznymi stykami Schuko. Nie należy jednak zakładać pełnej zgodności każdej starszej lub specjalistycznej wtyczki.

Rodzaj gniazda powinien być zgodny z instalacją, wymaganiami urządzeń oraz przyjętym standardem osprzętu w budynku. Zmiana typu styku ochronnego nie może prowadzić do przerwania ciągłości przewodu PE.

Gniazda pojedyncze, podwójne i wielokrotne

Gniazdo pojedyncze jest odpowiednie do punktu, w którym stale lub okazjonalnie podłączane będzie jedno urządzenie. Wariant podwójny ogranicza potrzebę używania rozgałęziaczy, a zestawy potrójne sprawdzają się w miejscach wymagających większej liczby punktów zasilania.

Większa liczba gniazd nie oznacza jednak zwiększenia dopuszczalnego obciążenia całego obwodu. Łączny prąd wszystkich urządzeń jest ograniczony przekrojem przewodów, zabezpieczeniem nadprądowym i parametrami instalacji.

Przykładowo potrójne gniazdo natynkowe 230 V z uziemieniem z serii TODO tworzy trzy punkty przyłączeniowe w jednej obudowie. Nie oznacza to jednak możliwości pobierania prądu znamionowego każdego gniazda jednocześnie ponad dopuszczalne obciążenie obwodu.

Gniazda podtynkowe

Gniazda podtynkowe montuje się w puszkach instalacyjnych umieszczonych wewnątrz ściany. Mechanizm, zaciski i przewody są schowane w puszce, a na powierzchni pozostaje front gniazda i ramka.

Takie rozwiązanie pozwala tworzyć spójne zestawy obejmujące gniazda elektryczne, włączniki, ładowarki USB i moduły multimedialne. Przy planowaniu instalacji trzeba uwzględnić:

• średnicę i głębokość puszki,
• liczbę przewodów i złączek,
• głębokość mechanizmu,
• rozstaw puszek pod ramki wielokrotne,
• miejsce wymagane przez elektronikę smart lub ładowarkę USB.

Rozbudowane gniazda z elektroniką mogą wymagać więcej miejsca niż prosty mechanizm 230 V. W wielu przypadkach praktyczniejsza jest głęboka puszka Ø60 mm.

Gniazda natynkowe

Gniazdo natynkowe montuje się na powierzchni ściany razem z własną obudową lub zgodną puszką. Jest stosowane w instalacjach prowadzonych po wierzchu, pomieszczeniach technicznych, warsztatach, modernizowanych budynkach i aranżacjach retro.

potrójne gniazdo natynkowe TODO z bolcem ochronnym ma obudowę z tworzywa i jest przeznaczone do użytku wewnętrznego. Tego rodzaju zestaw nie wymaga wykonywania trzech osobnych otworów pod puszki podtynkowe.

Gniazda natynkowego do wnętrz nie należy automatycznie stosować na zewnątrz. O przydatności decyduje deklarowany stopień ochrony kompletnego produktu, odporność obudowy oraz sposób wprowadzenia przewodów.

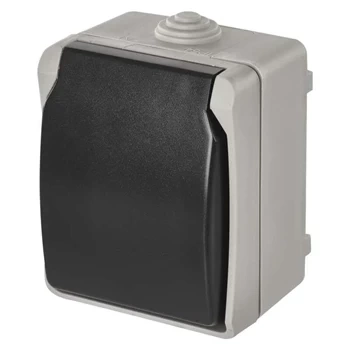

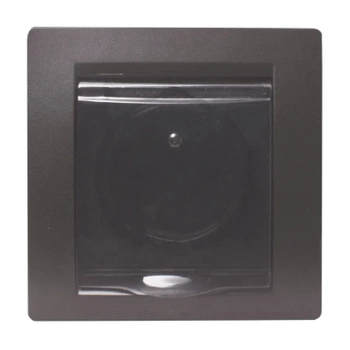

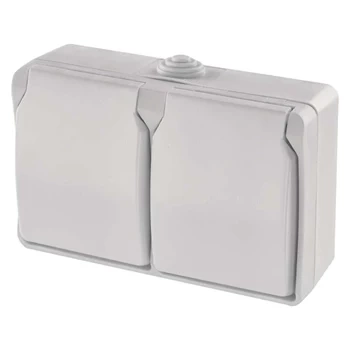

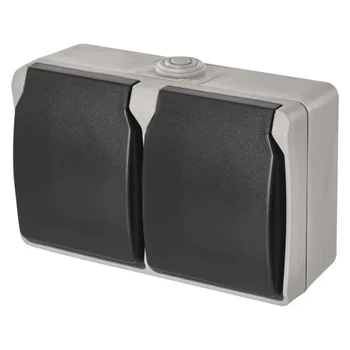

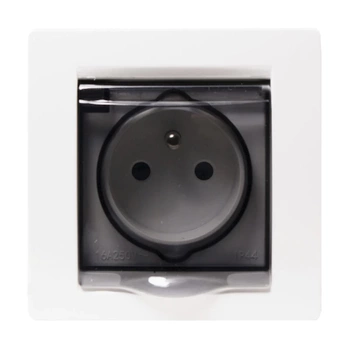

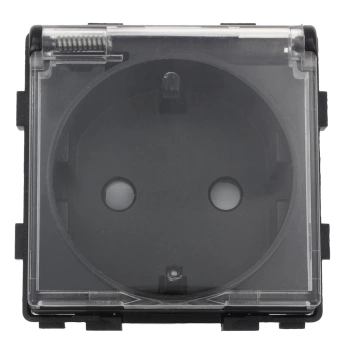

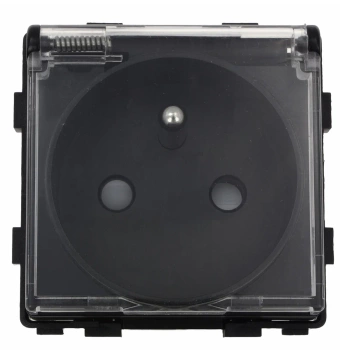

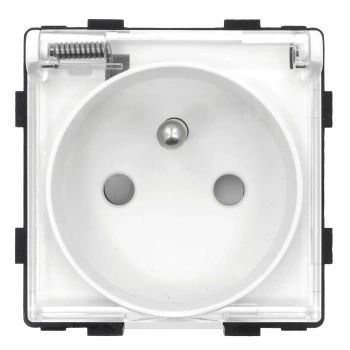

Gniazda z klapką IP44

Gniazdo IP44 zapewnia ochronę przed ciałami obcymi o określonej wielkości oraz bryzgami wody padającymi z różnych kierunków. Klapka osłania otwory gniazda, gdy nie jest włożona wtyczka.

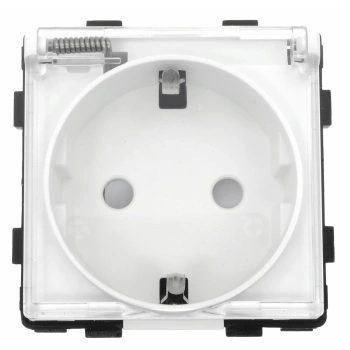

złote gniazdo Schuko IP44 z klapką i szklaną ramką Tawoia Glass jest podtynkowym modelem 16 A/250 V przeznaczonym do standardowej puszki Ø60 mm.

Gniazda IP44 mogą być przydatne w kuchniach, łazienkach, garażach, pralniach i innych miejscach narażonych na przypadkowe zachlapanie. Sam stopień IP44 nie zezwala jednak na montaż w dowolnym miejscu łazienki ani bezpośrednio pod działaniem opadów. Trzeba uwzględnić strefy instalacyjne, lokalne warunki oraz wymagania dla całej instalacji.

Po włożeniu wtyczki klapka może pozostawać otwarta, dlatego rzeczywista ochrona podczas użytkowania zależy również od konstrukcji wtyczki, sposobu montażu i kierunku działania wody.

Gniazda bez klapki

Gniazda bez klapki są przeznaczone przede wszystkim do suchych pomieszczeń, w których nie jest wymagana podwyższona ochrona przed bryzgami. Mają prostszą konstrukcję i mogą być montowane w salonach, sypialniach, biurach oraz innych typowych wnętrzach.

Brak klapki nie przesądza samodzielnie o stopniu ochrony. Należy sprawdzić oznaczenie IP konkretnego produktu i nie przenosić parametrów jednego wariantu na wszystkie elementy tej samej serii.

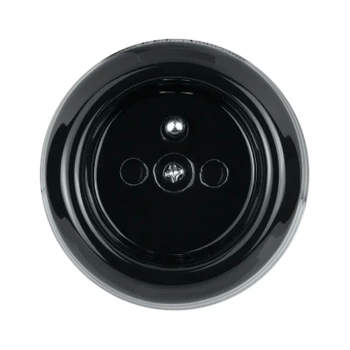

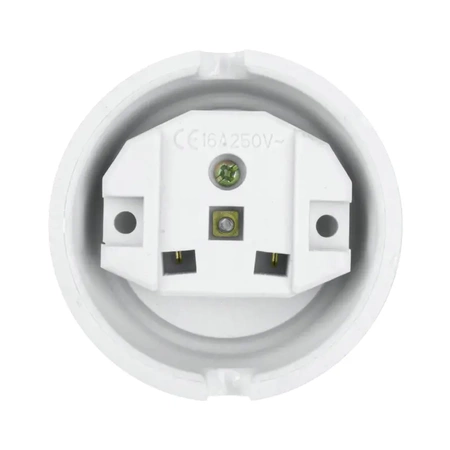

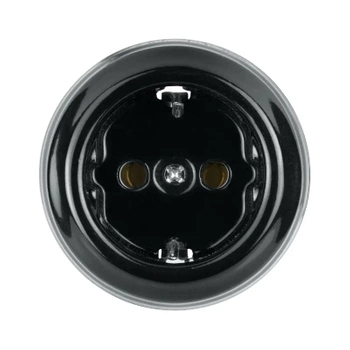

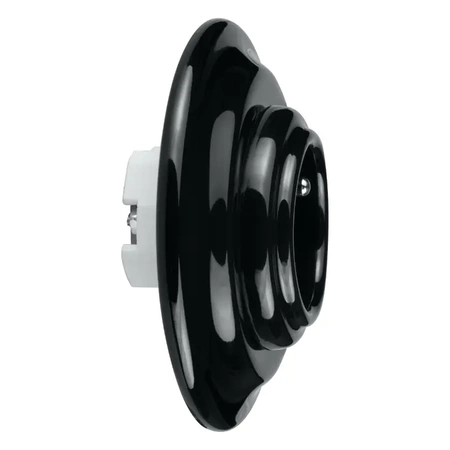

Gniazda ceramiczne z drewnianymi ramkami

Ceramiczne gniazda łączą funkcję instalacyjną z dekoracyjnym wykończeniem inspirowanym stylem retro, loftowym i rustykalnym. Mogą współpracować z ramkami ceramicznymi, drewnianymi lub innymi wariantami przewidzianymi dla danej serii.

białe ceramiczne gniazdo z bolcem i jasną drewnianą ramką Ceramic Loft jest podtynkowym modelem 16 A/250 V przeznaczonym do standardowej puszki 60 mm.

Ramka jest wykonana z naturalnego drewna, dlatego poszczególne egzemplarze mogą różnić się układem słojów i odcieniem. Naturalne zróżnicowanie materiału nie powinno być opisywane jako pełna identyczność wszystkich ramek.

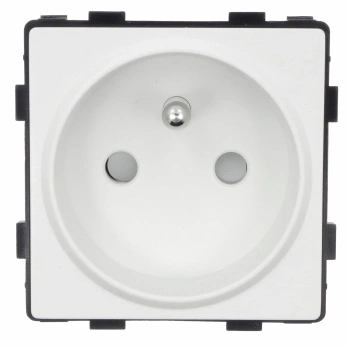

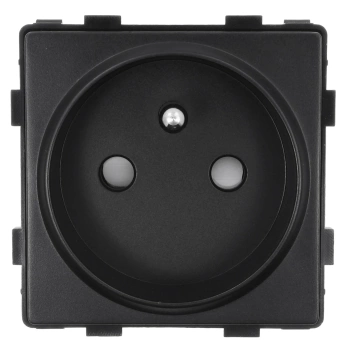

Gniazda w szklanych ramkach Tawoia Glass

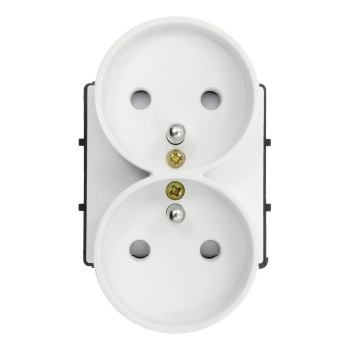

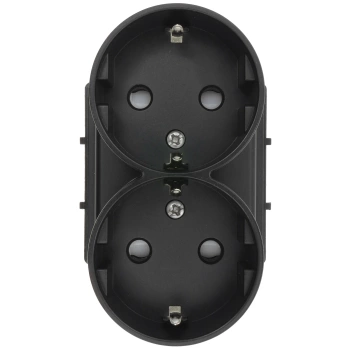

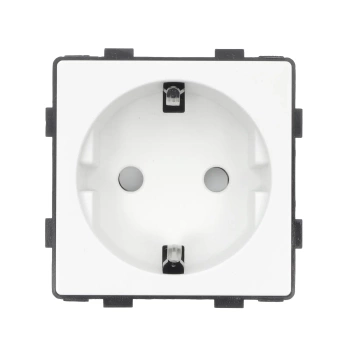

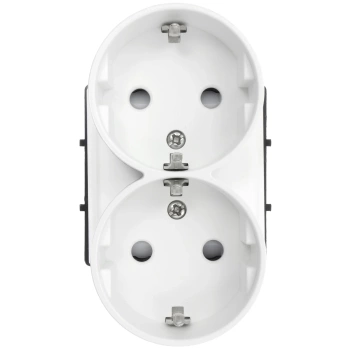

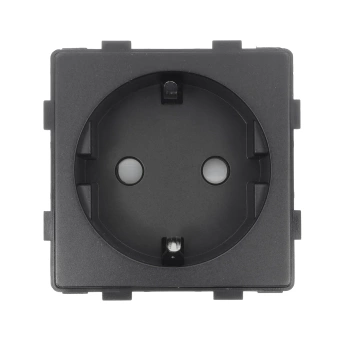

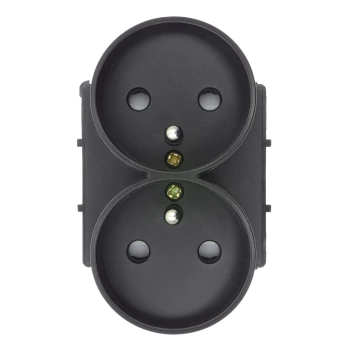

Tawoia Glass jest modułowym systemem osprzętu podtynkowego ze szklanymi ramkami. Obejmuje gniazda z bolcem i Schuko, modele z klapką, ładowarki USB, włączniki, ściemniacze i elementy multimedialne.

Gniazdo może być sprzedawane:

• jako sam moduł bez ramki,
• w komplecie z ramką pojedynczą,
• jako część zestawu podwójnego lub wielokrotnego.

Moduł bez ramki wymaga dokupienia zgodnej ramki oraz elementu montażowego przewidzianego dla systemu. Ramki pojedyncze i wielokrotne pozwalają umieścić obok siebie gniazdo elektryczne, ładowarkę USB, włącznik lub moduł sygnałowy.

Gniazda smart Wi-Fi i Bluetooth

Gniazdo smart Wi-Fi umożliwia zdalne załączanie i wyłączanie podłączonego odbiornika. Bluetooth BLE może ułatwiać pierwsze parowanie lub konfigurację urządzenia z małej odległości.

W zależności od modelu użytkownik może korzystać z:

• sterowania z aplikacji,
• harmonogramów czasowych,
• scen automatyki,
• sterowania głosowego,
• podglądu poboru energii,
• automatycznego wyłączania odbiornika.

Funkcje zdalne zależą od połączenia sieciowego, aplikacji i usług obsługiwanych przez konkretny model. Przed zakupem trzeba sprawdzić częstotliwość sieci Wi-Fi, kompatybilność systemową oraz zachowanie gniazda po zaniku i powrocie zasilania.

Gniazda smart Zigbee

Gniazdo Zigbee komunikuje się z kompatybilną bramką lub koordynatorem inteligentnego domu. Nie łączy się bezpośrednio ze zwykłym routerem Wi-Fi, chyba że urządzenie ma dodatkowy interfejs.

Zigbee jest przydatne w rozbudowanych instalacjach obejmujących wiele czujników, włączników, gniazd i sterowników. Zgodne urządzenia zasilane z sieci mogą uczestniczyć w tworzeniu sieci mesh, lecz zależy to od ich konstrukcji i używanego systemu.

Informacji o komunikacji Wi-Fi nie należy przenosić na wersję Zigbee i odwrotnie. Identycznie wyglądające warianty mogą wymagać innej bramki, aplikacji lub procedury konfiguracji.

Gniazdo smart z watomierzem

Watomierz wbudowany w gniazdo umożliwia obserwowanie parametrów poboru energii przez podłączony odbiornik. W zależności od modelu aplikacja może pokazywać aktualną moc, zużycie energii lub historię pracy.

gniazdo Schuko Tawoia Smart Home z Wi-Fi, Bluetooth, watomierzem i dwoma portami USB-C umożliwia zdalne sterowanie odbiornikiem oraz odczyt danych energetycznych w aplikacji.

Model obsługuje obciążenie do 16 A i 3680 W oraz ma dwa porty USB-C o łącznej deklarowanej mocy 20 W. Jest sprzedawany jako moduł bez ramki i współpracuje ze szklanymi ramkami Tawoia 1–5-krotnymi.

Wbudowany watomierz jest przeznaczony głównie do monitorowania użytkowego. Nie należy zakładać, że zastępuje rozliczeniowy licznik energii lub specjalistyczny analizator parametrów sieci, jeżeli karta produktu nie określa odpowiedniej klasy dokładności.

Gniazda z portami USB-A i USB-C

Gniazdo z USB ma wewnętrzny zasilacz przetwarzający napięcie sieciowe na napięcie wymagane przez urządzenia mobilne. Pozwala ładować telefon, tablet, słuchawki lub inne kompatybilne urządzenie bez dodatkowej ładowarki wtyczkowej.

Przy wyborze trzeba sprawdzić:

• rodzaj portów USB-A lub USB-C,
• maksymalną moc całej ładowarki,
• podział mocy pomiędzy porty,
• obsługiwane napięcia wyjściowe,
• protokoły szybkiego ładowania,
• głębokość mechanizmu,
• pobór energii w stanie czuwania.

Samo złącze USB-C nie oznacza automatycznie obsługi pełnego zakresu USB Power Delivery ani zasilania laptopa. Przykładowy moduł Tawoia ma ładowarkę 20 W, dlatego jest przeznaczony przede wszystkim do urządzeń o odpowiednim zapotrzebowaniu na moc.

Czy gniazdo smart zastępuje zewnętrzny adapter?

Gniazdo smart może zastąpić zewnętrzny adapter wtyczkowy w zakresie sterowania odbiornikiem, ale wymaga trwałego montażu w instalacji. Zapewnia estetyczne rozwiązanie bez wystającego modułu, lecz jego wymiana lub modernizacja jest bardziej złożona niż podłączenie adaptera do zwykłego gniazda.

Wersja podtynkowa może być korzystna w stałych punktach, takich jak stanowisko pracy, sprzęt RTV, oświetlenie dekoracyjne lub urządzenia wymagające harmonogramów. Do zastosowań tymczasowych wygodniejsze może być zewnętrzne gniazdo smart.

Gniazda Ceramic Loft, Ceramic Classic Loft i Retro PRL

Ceramic Loft obejmuje ceramiczne mechanizmy podtynkowe z dekoracyjnymi ramkami.

Ceramic Classic Loft jest systemem natynkowym obejmującym gniazda, włączniki, puszki i elementy do widocznego prowadzenia instalacji.

Retro PRL nawiązuje stylistyką do starszego osprzętu, ale jest przeznaczone do współczesnych instalacji zgodnie z parametrami każdego produktu.

Nie należy łączyć mechanizmów, puszek i ramek różnych serii wyłącznie na podstawie zbliżonego wyglądu. Kompatybilność musi wynikać z systemu montażowego.

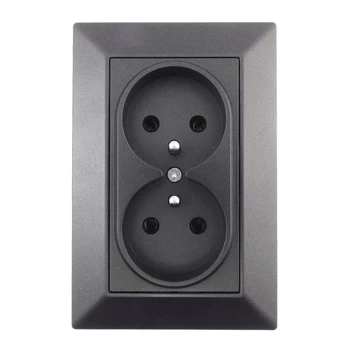

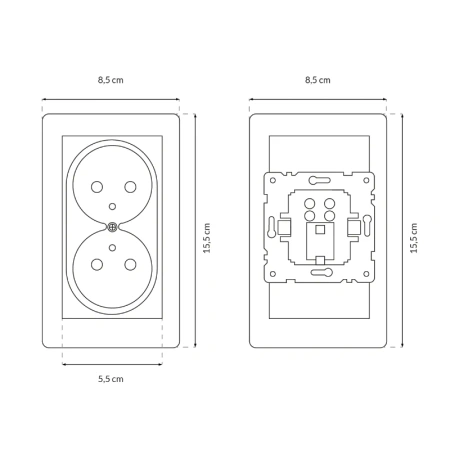

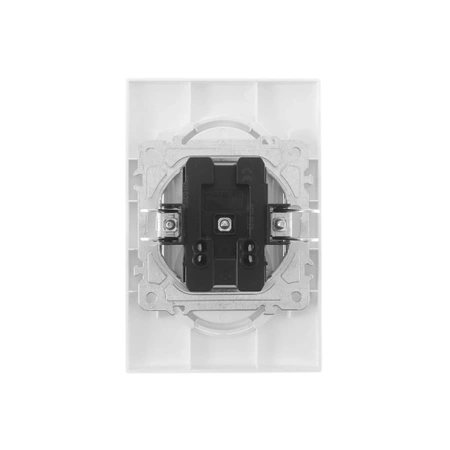

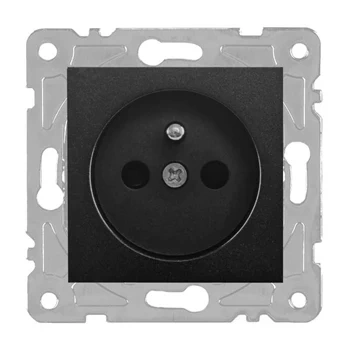

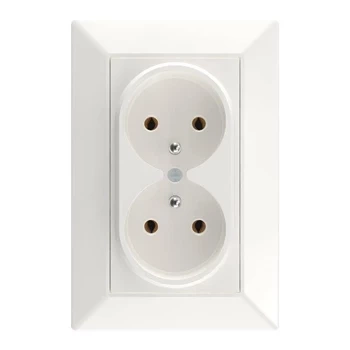

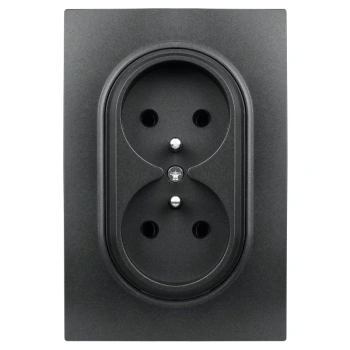

Gniazda Oval, Quad i Vintage Loft EX1

Oval i Quad są odrębnymi seriami osprzętu obejmującymi gniazda, włączniki, ramki i wybrane moduły sygnałowe.

Vintage Loft EX1 jest serią dekoracyjną inspirowaną stylistyką przemysłową i retro.

Oval wykorzystuje bardziej zaokrąglone formy, a Quad geometrię opartą na prostszych liniach. Różnica nie ogranicza się jednak do kształtu ramki — każdy system ma własne zgodne mechanizmy.

Gniazdo z ramką czy moduł bez ramki?

Komplet z ramką jest gotowym rozwiązaniem do pojedynczego punktu instalacyjnego. Moduł bez ramki daje większą swobodę przy budowie zestawów podwójnych, potrójnych, poczwórnych i pięciokrotnych.

Moduł bez ramki warto wybrać, gdy obok gniazda ma znaleźć się:

• włącznik światła,
• drugie gniazdo 230 V,
• ładowarka USB,
• gniazdo Ethernet,
• gniazdo antenowe,
• ściemniacz lub sterownik smart.

Przed zakupem trzeba sprawdzić, które elementy są dołączone do produktu. Nazwa może określać sam moduł, komplet z ramką albo gotowy zestaw wielokrotny.

Jak wybrać gniazdo elektryczne?

Wybór należy rozpocząć od miejsca montażu, rodzaju uziemienia i liczby potrzebnych punktów zasilania.

• Do suchego wnętrza można wybrać standardowe gniazdo bez klapki.
• Do miejsca narażonego na zachlapanie potrzebny jest model o odpowiednim stopniu IP.
• Do instalacji ukrytej wybierz gniazdo podtynkowe.
• Do instalacji prowadzonej po ścianie wybierz model natynkowy.
• Do kilku odbiorników rozważ gniazdo podwójne, potrójne lub zestaw wielokrotny.
• Do ładowania urządzeń mobilnych wybierz model z USB o odpowiedniej mocy.
• Do zdalnego sterowania wybierz Wi-Fi albo Zigbee zgodne z posiadanym systemem.
• Do kontroli zużycia energii wybierz gniazdo z funkcją watomierza.
• Do aranżacji retro lub loft dobierz zgodną serię ceramiczną, drewnianą lub natynkową.

Obciążenie gniazda i całego obwodu

Prąd znamionowy gniazda nie jest jedynym ograniczeniem instalacji. Znaczenie mają także przekrój przewodów, jakość połączeń, zabezpieczenie nadprądowe i sposób ułożenia instalacji.

Odbiorniki grzejne, czajniki, pralki, zmywarki i inne urządzenia dużej mocy mogą wymagać wydzielonych obwodów. Nie należy zakładać, że zastosowanie gniazda potrójnego pozwala jednocześnie zasilać kilka urządzeń dużej mocy.

Przegrzewanie gniazda może być skutkiem luźnego zacisku, zużytych styków, przeciążenia albo uszkodzonej wtyczki. Nadmiernie nagrzewający się punkt zasilania powinien zostać wyłączony i sprawdzony przez elektryka.

Bezpieczeństwo montażu

Gniazda 230 V powinny być montowane przez osobę posiadającą odpowiednie kwalifikacje. Przed rozpoczęciem pracy trzeba odłączyć zasilanie, zabezpieczyć obwód przed przypadkowym załączeniem i potwierdzić brak napięcia właściwym testerem.

Podczas montażu należy zapewnić:

• prawidłowe podłączenie przewodów L, N i PE,
• ciągłość przewodu ochronnego,
• pewne zamocowanie żył w zaciskach,
• brak odsłoniętych fragmentów przewodnika,
• właściwy przekrój przewodów,
• zgodność gniazda ze stopniem ochrony wymaganym w miejscu montażu,
• odpowiednią puszkę i ilość miejsca na mechanizm.

Przewodu ochronnego PE nie wolno łączyć z przewodem neutralnym N w gnieździe ani wykorzystywać jako przewodu roboczego. Sposób ochrony przeciwporażeniowej musi wynikać z projektu i układu sieci instalacji.

Gniazda elektryczne w sklepie AVT

W sklepie AVT znajdziesz gniazda z bolcem i Schuko, modele pojedyncze, podwójne i potrójne, warianty podtynkowe i natynkowe oraz gniazda IP44 z klapką.

Oferta obejmuje również gniazda Tawoia Smart Home z Wi-Fi, Bluetooth lub Zigbee, modele z pomiarem energii, portami USB oraz moduły zgodne ze szklanymi ramkami Tawoia Glass.

Najlepsze gniazdo powinno być dopasowane do instalacji, sposobu użytkowania i warunków otoczenia. Materiał i wygląd ramki są istotne, lecz nie mogą zastąpić sprawdzenia uziemienia, obciążalności, stopnia ochrony i zgodności montażowej.

FAQ – gniazda elektryczne

Czym różni się gniazdo z bolcem od Schuko?

Gniazdo typu E ma wystający bolec ochronny, a Schuko typu F boczne styki ochronne. Oba rozwiązania służą do połączenia przewodu PE, ale mają inną konstrukcję.

Czy wtyczka Schuko pasuje do gniazda z bolcem?

Zależy to od konstrukcji wtyczki. Współczesne wtyczki hybrydowe E/F obsługują oba systemy, natomiast starsza wtyczka przeznaczona wyłącznie do typu F może nie mieć otworu na bolec.

Czym różni się gniazdo podtynkowe od natynkowego?

Mechanizm podtynkowy jest umieszczony w puszce wewnątrz ściany, a natynkowy w obudowie znajdującej się na jej powierzchni.

Czy gniazdo z klapką zawsze ma IP44?

Nie należy tego zakładać. Stopień ochrony musi być jednoznacznie podany w parametrach produktu. Sama obecność klapki nie określa kompletnej klasy IP.

Co oznacza IP44?

IP44 oznacza ochronę przed ciałami obcymi większymi niż określony wymiar i przed bryzgami wody. Nie jest to ochrona przed zanurzeniem ani silnym strumieniem wody.

Czy gniazdo IP44 można zamontować na zewnątrz?

Może być stosowane tylko w warunkach zgodnych z dokumentacją i sposobem montażu. Na zewnątrz często potrzebna jest dodatkowa osłona przed bezpośrednim deszczem i śniegiem albo wyższy stopień ochrony.

Czy gniazdo USB-C naładuje laptop?

Zależy to od mocy i obsługiwanych profili ładowania. Port USB-C 20 W jest odpowiedni dla wielu telefonów i mniejszych urządzeń, ale może nie zapewniać mocy wymaganej przez laptop.

Do czego służy watomierz w gnieździe smart?

Watomierz umożliwia obserwowanie poboru energii przez podłączony odbiornik. Dane mogą być dostępne w aplikacji, zależnie od funkcji urządzenia.

Czy gniazdo Wi-Fi wymaga bramki?

Model łączący się bezpośrednio przez Wi-Fi zwykle nie wymaga bramki Zigbee. Może jednak wymagać aplikacji, konta użytkownika i sieci 2,4 GHz.

Czy gniazdo Zigbee wymaga bramki?

Tak, w typowej instalacji potrzebna jest kompatybilna bramka lub koordynator Zigbee.

Czy moduł bez ramki można zamontować samodzielnie?

Moduł wymaga zgodnej ramki i elementów montażowych przewidzianych dla danego systemu. Nie należy dobierać ramki wyłącznie na podstawie wymiaru lub koloru.

Czy gniazdo potrójne może zasilać trzy urządzenia dużej mocy?

Nie należy tego zakładać. Łączne obciążenie jest ograniczone parametrami gniazda, przewodów, zabezpieczenia i całego obwodu.

Czy gniazdo elektryczne można zamontować samodzielnie?

Montaż odbywa się przy instalacji sieciowej i powinien zostać wykonany przez wykwalifikowanego elektryka. Nieprawidłowe podłączenie przewodu ochronnego lub luźny zacisk mogą stworzyć zagrożenie porażeniem i pożarem.
