Przekaźniki czasowe

Przekaźniki czasowe do automatycznego sterowania urządzeniami

Przekaźniki czasowe umożliwiają automatyczne włączanie, wyłączanie lub cykliczne przełączanie urządzeń po upływie ustawionego czasu. Zastępują ręczne sterowanie wszędzie tam, gdzie określona czynność ma zostać wykonana z opóźnieniem, trwać przez wybrany czas albo regularnie się powtarzać.

W tej kategorii znajdziesz elektroniczne moduły czasowe przeznaczone do montażu we własnych urządzeniach, obudowach i projektach automatyki. Poszczególne modele różnią się napięciem zasilania, zakresem regulacji, sposobem ustawiania oraz dostępnymi trybami pracy.

Jakie funkcje może realizować przekaźnik czasowy?

Przekaźnik czasowy nie zawsze działa w taki sam sposób. Przed wyborem modułu należy określić, co dokładnie ma się wydarzyć po podłączeniu zasilania lub podaniu sygnału sterującego.

• Opóźnione załączenie – przekaźnik włącza obciążenie po upływie ustawionego czasu.
• Opóźnione wyłączenie – obciążenie pozostaje włączone przez określony czas, a następnie zostaje wyłączone.
• Impuls czasowy – przekaźnik zostaje załączony tylko na ustawiony okres.
• Praca cykliczna – moduł automatycznie powtarza sekwencję pracy i przerwy.
• Sterowanie START/STOP – odmierzanie czasu jest rozpoczynane lub zatrzymywane za pomocą wejścia sterującego.
• Praca wielofunkcyjna – jeden moduł może udostępniać kilka sposobów działania wybieranych podczas konfiguracji.

Nie każdy model obsługuje wszystkie wymienione funkcje. Dostępne tryby, sposób wyzwalania i kolejność przełączania należy zawsze sprawdzić w opisie oraz dokumentacji konkretnego przekaźnika.

Do czego można wykorzystać moduły czasowe?

Elektroniczne przekaźniki czasowe znajdują zastosowanie w prostych układach automatyki, elektronice użytkowej, modelarstwie oraz urządzeniach pomocniczych. Mogą sterować obwodem bez konieczności stosowania sterownika PLC lub pisania programu dla mikrokontrolera.

W zależności od parametrów wybranego modułu można je wykorzystać między innymi do:

• czasowego sterowania oświetleniem,
• automatycznego wyłączania urządzenia po zadanym czasie,
• opóźnionego uruchamiania kolejnego obwodu,
• cyklicznego włączania lampy lub sygnalizatora,
• okresowego uruchamiania wentylatora, pompy albo silnika,
• generowania krótkiego impulsu sterującego,
• sterowania elementami makiet i modeli,
• budowy układów demonstracyjnych i stanowisk testowych.

Możliwość zastosowania modułu zależy od napięcia zasilania, obciążalności styków, charakteru obciążenia oraz wymaganego zakresu czasu.

Jak wybrać odpowiedni przekaźnik czasowy?

Określ potrzebny tryb działania

Najpierw zdecyduj, czy urządzenie ma zostać włączone z opóźnieniem, wyłączone po określonym czasie, uruchomione na chwilę czy przełączane cyklicznie. Przekaźnik do opóźnionego wyłączenia nie musi realizować pracy cyklicznej, dlatego sama wartość zakresu czasowego nie wystarcza do prawidłowego wyboru.

Sprawdź zakres regulacji czasu

W zależności od modelu czas może być odmierzany w sekundach lub minutach. Do krótkiego impulsu potrzebny będzie moduł umożliwiający regulację sekundową. Do wentylacji, oświetlenia lub innych dłuższych procesów może być konieczny przekaźnik z zakresem minutowym.

Warto sprawdzić zarówno minimalny, jak i maksymalny czas. Moduł z szerokim zakresem nie zawsze zapewnia równie wygodne ustawianie bardzo krótkich wartości.

Dopasuj napięcie zasilania

Przekaźniki czasowe mogą być zasilane napięciem stałym, na przykład 12 V DC, szerszym zakresem napięcia DC albo bezpośrednio napięciem 230 V AC. Napięcie zasilania elektroniki modułu należy odróżnić od napięcia przełączanego przez styki przekaźnika.

Przykładowo moduł zasilany napięciem 12 V DC może – jeżeli pozwala na to jego konstrukcja i dokumentacja – sterować oddzielnym obwodem podłączonym do styków przekaźnika. Parametry obu części trzeba sprawdzać osobno.

Sprawdź parametry wyjścia

Przed podłączeniem obciążenia należy sprawdzić maksymalne napięcie i prąd styków. Znaczenie ma również rodzaj odbiornika. Żarówka, grzałka, silnik, transformator i zasilacz elektroniczny mogą w chwili załączenia obciążać styki w różny sposób.

Jeżeli moduł udostępnia styki NO, COM i NC, może służyć zarówno do czasowego załączania, jak i rozłączania obwodu. Dokładny sposób podłączenia powinien być zgodny ze schematem konkretnego modelu.

Wybierz sposób ustawiania

Proste przekaźniki czasowe są regulowane potencjometrami montażowymi. Takie rozwiązanie pozwala szybko ustawić czas bez programowania, ale nastawa ma charakter przybliżony.

Modele programowane mogą mieć przyciski, wyświetlacz lub przełączniki funkcyjne. Ułatwiają wybór trybu i ustawienie czasu, lecz przed uruchomieniem wymagają skonfigurowania zgodnie z instrukcją.

Zwróć uwagę na formę wykonania

Moduły elektroniczne są przeznaczone do integracji z własnym urządzeniem. Nawet zmontowany przekaźnik czasowy nie zawsze jest kompletnym produktem w obudowie. Może wymagać podłączenia zasilania, przewodów, elementu wyzwalającego oraz zabezpieczenia przed dotknięciem.

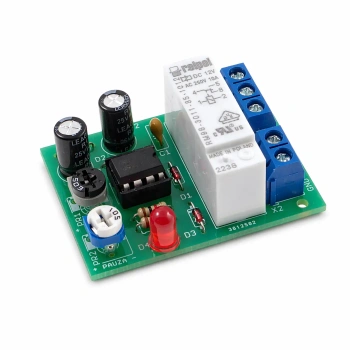

Przekaźnik czasowy 12 V czy moduł 230 V?

Przekaźnik czasowy 12 V dobrze pasuje do układów zasilanych z zasilacza, baterii lub akumulatora. Jest często wybierany do elektroniki, modelarstwa, instalacji niskonapięciowych i własnych konstrukcji.

Przekaźnik czasowy 230 V może być zasilany bezpośrednio z sieci, jeżeli przewiduje to jego dokumentacja. Takie rozwiązanie upraszcza zasilanie w niektórych zastosowaniach, ale wymaga odpowiedniej obudowy, izolacji, zabezpieczeń oraz zachowania zasad pracy z napięciem niebezpiecznym.

O wyborze nie powinno decydować wyłącznie napięcie. Równie ważne są tryb pracy, zakres ustawianego czasu, sposób wyzwalania i dopuszczalne obciążenie styków.

Najczęściej zadawane pytania

Czym różni się przekaźnik czasowy od zwykłego przekaźnika?

Zwykły przekaźnik przełącza styki bezpośrednio po podaniu sygnału sterującego. Przekaźnik czasowy wykonuje przełączenie zgodnie z ustawioną funkcją, na przykład po opóźnieniu, na określony czas lub w powtarzającym się cyklu.

Czym różni się timer cykliczny od wyłącznika czasowego?

Timer cykliczny wielokrotnie powtarza okres pracy i przerwy. Wyłącznik czasowy zazwyczaj wyłącza obciążenie jednokrotnie po upływie ustawionego czasu. Dokładny sposób pracy zależy jednak od konstrukcji konkretnego modułu.

Czy przekaźnik czasowy 12 V może sterować urządzeniem 230 V?

Może to być możliwe, jeżeli dokumentacja modułu dopuszcza przełączanie takiego napięcia przez styki przekaźnika. Napięcie zasilania modułu i parametry obwodu sterowanego są oddzielnymi wartościami. Praca z napięciem 230 V wymaga odpowiednich zabezpieczeń i kwalifikacji.

Czy zmontowany moduł jest gotowym urządzeniem?

Zmontowany moduł ma już przylutowane elementy elektroniczne, ale najczęściej wymaga podłączenia i zamontowania w odpowiedniej obudowie. Przed zakupem należy sprawdzić, czy zestaw zawiera wszystkie elementy potrzebne w planowanym zastosowaniu.

Czy ustawiony czas jest dokładny?

Dokładność zależy od konstrukcji modułu i sposobu regulacji. Nastawy wykonywane potencjometrem są zazwyczaj orientacyjne. Jeżeli wymagana jest dokładna i powtarzalna wartość, należy wybrać model oferujący odpowiedni sposób konfiguracji i sprawdzić jego dokumentację techniczną.
