Szukacze par przewodów

Szukacze par przewodów i testery kabli LAN, RJ45, RJ11 oraz BNC

Szukacze par przewodów do identyfikacji, trasowania i testowania kabli służą do odnajdywania właściwego przewodu w wiązce, szafie rack, puszce, korycie kablowym lub instalacji teletechnicznej. W zależności od modelu mogą także sprawdzać ciągłość żył, mapę połączeń, przerwy, zwarcia, błędne zakończenia, długość kabla albo obecność zasilania PoE.

W tej kategorii znajdziesz szukacze par przewodów i testery kabli NOYAFA, lokalizatory przewodów Pro’sKit oraz testery LAN i szukacze przewodów UNI-T. Do budowy i naprawy instalacji sieciowych przydatne są również kable LAN i skrętki sieciowe, wtyki RJ45 oraz akcesoria marki Lanberg.

Do czego służy szukacz par przewodów?

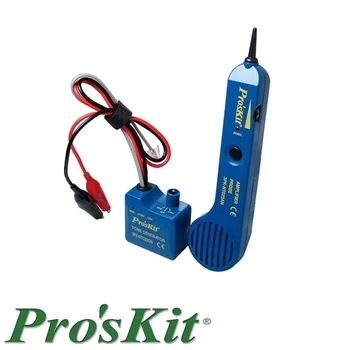

Szukacz par przewodów z generatorem tonu i sondą pozwala ustalić, który przewód odpowiada konkretnemu gniazdu, portowi lub zakończeniu. Nadajnik wprowadza sygnał do kabla, a sonda odbiorcza pozwala odnaleźć ten sygnał po drugiej stronie instalacji albo wzdłuż trasy przewodu.

Takie urządzenie jest szczególnie przydatne w nieopisanych szafach teleinformatycznych, instalacjach telefonicznych, sieciach LAN, wiązkach kablowych i modernizowanych systemach, w których dokumentacja przewodów jest niepełna lub nieaktualna.

Generator tonu, sonda i tester mapy żył

Generator tonu lokalizuje przewód, a tester mapy żył sprawdza poprawność połączeń. To dwie różne funkcje, które często występują w jednym urządzeniu. Lokalizator pomaga znaleźć kabel, natomiast tester LAN wykrywa typowe błędy, takie jak przerwa, zwarcie, zamiana żył albo błędna kolejność połączeń.

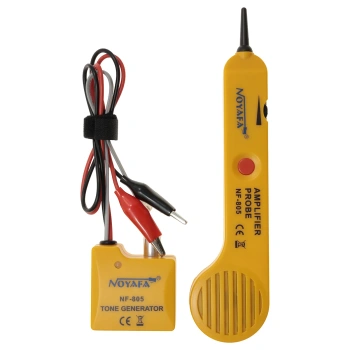

szukacz kabli NOYAFA NF-805 jest przykładem zestawu do lokalizowania przewodów telefonicznych i sieciowych, wykrywania przerw, zwarć oraz sprawdzania ciągłości. To właściwy kierunek przy podstawowych pracach serwisowych, gdy najważniejsze jest odnalezienie przewodu i szybka kontrola połączenia.

Testery kabli LAN, RJ45, RJ11 i BNC

Tester kabli LAN RJ45 jest podstawowym narzędziem przy wykonywaniu i serwisowaniu przewodów Ethernet. Po zaciśnięciu wtyku warto sprawdzić mapę połączeń, ponieważ sam układ kolorów nie gwarantuje poprawnego styku ani braku zwarcia między pinami.

Niektóre modele obsługują także RJ11 i BNC, dlatego nadają się do przewodów telefonicznych, koncentrycznych i wybranych instalacji sygnałowych. Przed zakupem trzeba sprawdzić obsługiwane złącza oraz to, czy tester może pracować z aktywną linią lub PoE.

Pomiar długości przewodu i TDR

Tester przewodów z pomiarem długości lub TDR jest przydatny wtedy, gdy trzeba znaleźć odległość do przerwy, zwarcia albo zmiany impedancji w kablu. TDR nie pokazuje mechanicznej przyczyny uszkodzenia, ale wskazuje, gdzie w przybliżeniu należy szukać problemu.

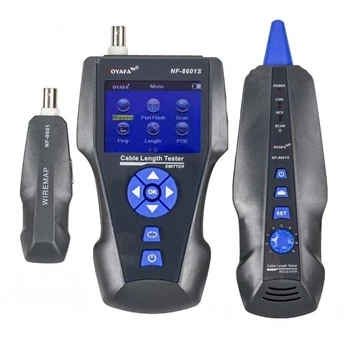

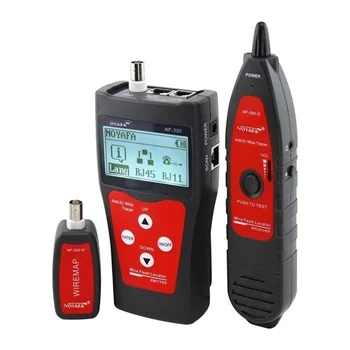

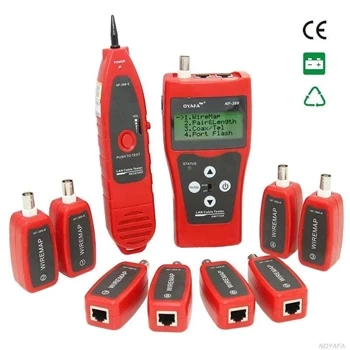

tester kabli NOYAFA NF-300 z pomiarem długości obsługuje między innymi przewody RJ45, RJ11, BNC i USB-A. Bardziej rozbudowany tester LAN NOYAFA NF-8601S z TDR, testem Ping i szukaczem par pozwala diagnozować instalacje sieciowe, mierzyć długość przewodu i zawężać miejsce usterki.

Szukacze par do sieci aktywnych, PoE i portów switcha

W instalacjach LAN ważne jest nie tylko znalezienie przewodu, ale także identyfikacja portu switcha i sprawdzenie zasilania PoE. Funkcje takie jak Port Flash, test Ping lub diagnostyka PoE ułatwiają pracę w szafach rack, przy kamerach IP, punktach dostępowych i telefonach VoIP.

Nie każdy tester można bezpiecznie podłączać do aktywnej sieci lub linii z PoE. Przed testem trzeba sprawdzić instrukcję konkretnego modelu, maksymalne dopuszczalne napięcie i warunki pracy. To szczególnie ważne przy starszych instalacjach, nieopisanych przewodach oraz kablach, które mogą być podłączone do urządzeń zasilających.

NOYAFA NF-8508 – tester LAN i światłowodów

tester kabli LAN i światłowodów NOYAFA NF-8508 9w1 łączy test mapy połączeń, lokalizację kabli, identyfikację portów, pomiar długości, test PoE oraz funkcje światłowodowe VFL i OPM.

Tester LAN z PoE, VFL i OPM ma sens w instalacjach, w których występują zarówno przewody miedziane, jak i światłowody. Do prostego szukania jednej pary przewodów wystarczy jednak mniej rozbudowany generator tonu i sonda, więc wybór powinien zależeć od rzeczywistego zakresu prac.

Pro’sKit i UNI-T – szukacze przewodów do prac serwisowych

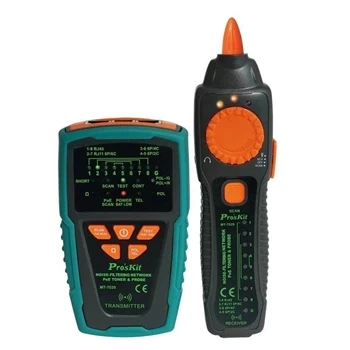

tester LAN i szukacz par Pro’sKit MT-7028 z funkcją NCV łączy lokalizowanie przewodów z podstawową diagnostyką instalacji sieciowych i telefonicznych. Funkcja NCV może pomagać orientacyjnie wykryć obecność napięcia przemiennego, ale nie zastępuje właściwego testera napięcia.

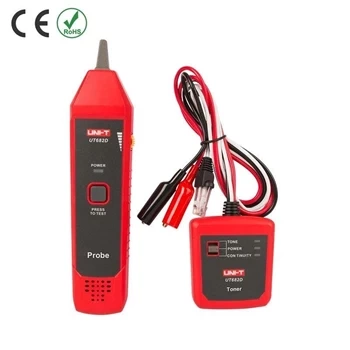

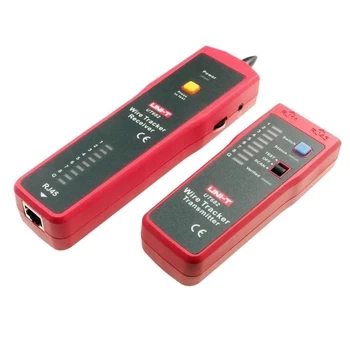

szukacz par przewodów UNI-T UT682 z testerem RJ45 i RJ11 jest przeznaczony do identyfikowania przewodów oraz sprawdzania połączeń w instalacjach sieciowych i telefonicznych. Przy wyborze warto porównać obsługiwane złącza, tryb lokalizacji, test ciągłości i możliwość pracy na aktywnej linii.

Jak wybrać szukacz par przewodów?

Wybór zacznij od rodzaju instalacji i zadania. Inny przyrząd wystarczy do znalezienia przewodu telefonicznego, inny do testowania patchpanelu, a jeszcze inny do diagnostyki długich kabli, PoE lub instalacji światłowodowych.

• generator tonu i sonda – do lokalizowania kabla w wiązce, puszce lub szafie,
• tester mapy żył RJ45 – do sprawdzania przewodów Ethernet i poprawności zarobienia wtyków,
• tester RJ11 i BNC – do przewodów telefonicznych i koncentrycznych,
• tester z pomiarem długości lub TDR – do lokalizowania przerw, zwarć i miejsca uszkodzenia,
• tester PoE – do instalacji kamer IP, punktów dostępowych i telefonów VoIP,
• tester LAN i światłowodów – do instalacji mieszanych, z przewodami miedzianymi i optycznymi.

Bezpieczeństwo podczas lokalizowania przewodów

Szukacze par przewodów są przeznaczone głównie do kabli niskonapięciowych i sygnałowych. Nie należy podłączać ich do instalacji energetycznych ani przewodów o napięciu przekraczającym dopuszczalne parametry urządzenia.

Przed rozpoczęciem pracy trzeba ustalić, czy przewód jest aktywny, czy przenosi PoE oraz czy tester może działać w takich warunkach. Brak sygnału NCV nie jest pewnym potwierdzeniem braku napięcia — do sprawdzania instalacji elektrycznych należy używać odpowiedniego próbnika lub miernika.
