Tester kabli LAN, koncentrycznych i USB z lokalizatorem uszkodzeń i pomiarem długości, Noyafa NF-300

Noyafa NF-300 – tester kabli LAN RJ45, RJ11, BNC i USB-A z lokalizatorem uszkodzeń

Noyafa NF-300 – tester kabli LAN, koncentrycznych i USB z lokalizatorem uszkodzeń i pomiarem długości to zaawansowane narzędzie diagnostyczne przeznaczone do pracy z instalacjami teleinformatycznymi oraz przewodami sygnałowymi. Urządzenie umożliwia identyfikację, testowanie i lokalizowanie usterek w kablach takich jak RJ45, RJ11, BNC (coax), USB oraz przewodach metalowych.

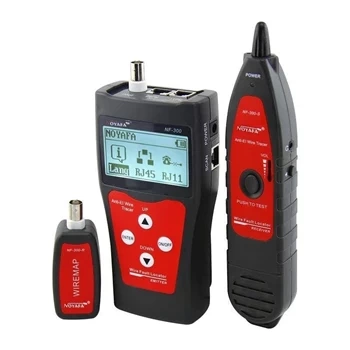

Zestaw składa się z nadajnika, odbiornika oraz zdalnego identyfikatora, co pozwala na pracę w różnych scenariuszach – od prostego testu ciągłości po zaawansowaną diagnostykę instalacji. Sprzęt radzi sobie w środowiskach zakłóconych – posiada funkcję anti-jamming, dzięki której działa nawet przy aktywnej sieci lub uruchomionym komputerze.

• Śledzenie przebiegu przewodów w ścianach, wiązkach i szafach rack
• Testowanie ciągłości i błędów połączeń (przerwa, zwarcie, zamiana żył, przesłuchy)
• Pomiar długości kabla do 1000 m dla RJ45 i BNC
• Lokalizacja miejsca uszkodzenia (przerwanie lub zwarcie)
• Mapowanie przewodów (wire map) z użyciem zdalnego modułu

Czytelny wyświetlacz LCD prezentuje wyniki testów w formie graficznej, co znacząco przyspiesza diagnostykę. Urządzenie wspiera również pracę w hałasie dzięki dołączonym słuchawkom.

Specyfikacja techniczna

• Model: NF-300
• Obsługiwane przewody: RJ45, RJ11, BNC (koncentryczny), USB-A, przewody metalowe
• Funkcje testowe:
  • ciągłość przewodu
  • wykrywanie zwarcia i przerwy
  • wykrywanie błędnego połączenia (cross, reverse)
  • analiza przesłuchów (crosstalk)
• Pomiar długości kabla: do 1000 m (RJ45, BNC)
• Maksymalny zasięg mapowania: do 2500 m
• Kalibracja długości: tak
• Funkcja anti-jamming: tak
• Wyświetlacz: LCD (czarno-biały)
• Zasilanie:
  • nadajnik: bateria 9V
  • odbiornik: bateria 9V

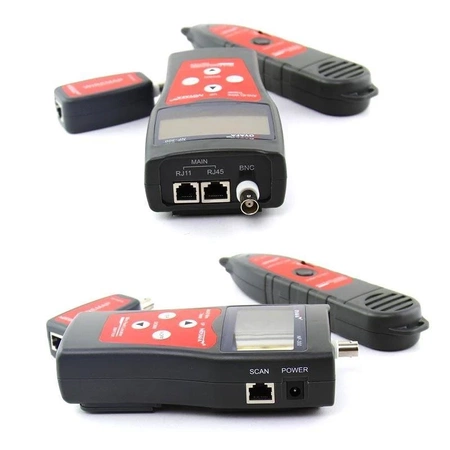

• Obsługa portów: RJ45, RJ11, BNC, USB
• Funkcja podświetlenia portów: tak
• Test polaryzacji: brak
• Zakres temperatur pracy: -10°C do +60°C

Wymiary urządzeń:

Nadajnik:
wysokość: 175 mm
szerokość: 70 mm
grubość: 30 mm

Odbiornik:
wysokość: 218 mm
szerokość: 46 mm
grubość: 29 mm

Identyfikator zdalny:
wysokość: 86 mm
szerokość: 34 mm
grubość: 26 mm

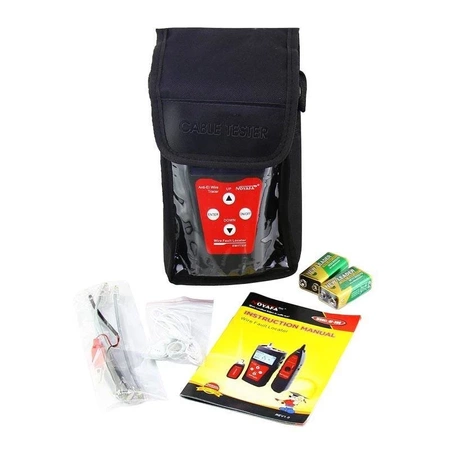

Zawartość zestawu

• Nadajnik NF-300 (tester główny)
• Odbiornik (sonda do lokalizacji przewodów)
• Zdalny identyfikator (remote)
• Kabel adapter RJ45
• Adapter krokodylkowy
• Adapter RJ11
• Słuchawki
• Instrukcja
• Etui

Wymiary opakowania: 24 × 14 × 9 cm

Uwaga – bezpieczeństwo i PoE

Tester Noyafa NF-300 nie jest przystosowany do pracy z aktywnymi liniami PoE (Power over Ethernet) ani z przewodami pod napięciem powyżej 20V DC.

Podłączenie do aktywnej sieci PoE może uszkodzić urządzenie.

• porty RJ45 i RJ11 należy podłączać wyłącznie do kabli odłączonych od zasilania
• przed testem upewnij się, że linia nie jest pod napięciem
• urządzenie przeznaczone jest do diagnostyki pasywnych przewodów

To ograniczenie wynika z konstrukcji układu pomiarowego – tester generuje własny sygnał testowy i nie posiada zabezpieczeń do pracy z aktywnym zasilaniem sieciowym.
