Generatory funkcyjne

Generatory funkcyjne i generatory sygnałów do elektroniki

Generatory funkcyjne do uruchamiania i testowania układów elektronicznych wytwarzają przebiegi o regulowanej częstotliwości, amplitudzie, kształcie, przesunięciu i wypełnieniu. Służą do badania wzmacniaczy, filtrów, układów cyfrowych, torów audio, wejść sterowników, czujników, przetworników oraz aparatury pomiarowej.

W tej kategorii znajdziesz generatory funkcyjne i kalibratory FNIRSI, generatory laboratoryjne UNI-T, dwukanałowe generatory sygnałów Hantek oraz proste zestawy edukacyjne do samodzielnego montażu. Wybór generatora powinien wynikać z rodzaju sygnałów, pasma badanego układu, wymaganej liczby kanałów i poziomów napięcia.

Do czego służy generator funkcyjny?

Generator funkcyjny dostarcza do badanego układu sygnał o znanych parametrach. Po podaniu sygnału na wejście obwodu można obserwować odpowiedź za pomocą oscyloskopu, multimetru lub innego przyrządu pomiarowego. W ten sposób sprawdza się pasmo, wzmocnienie, reakcję na zmianę częstotliwości, zniekształcenia, progi przełączania i działanie układów czasowych.

Podstawowe generatory wytwarzają sinusoidę, prostokąt i trójkąt. Bardziej rozbudowane modele mogą generować rampy, impulsy, szum, napięcie stałe, przebiegi arbitralne, modulacje oraz przemiatanie częstotliwości.

DDS, AWG i przebiegi arbitralne

Generator DDS wykorzystuje bezpośrednią syntezę cyfrową do precyzyjnego ustawiania częstotliwości i fazy sygnału. To popularne rozwiązanie w kompaktowych generatorach laboratoryjnych, gdzie ważna jest stabilność i wygodna regulacja parametrów.

Generator AWG, czyli generator przebiegów arbitralnych, pozwala odtwarzać sygnały o kształcie innym niż standardowa sinusoida, prostokąt czy trójkąt. Przy takich przebiegach istotne są nie tylko maksymalna częstotliwość wyjściowa, ale także częstotliwość próbkowania, rozdzielczość pionowa i długość pamięci przebiegu.

Generatory FNIRSI – DDS, AWG i kalibratory

dwukanałowy generator funkcyjny FNIRSI TSG6020 60 MHz jest przykładem generatora DDS/AWG do elektroniki analogowej, cyfrowej i układów wyższej częstotliwości. Ma dwa kanały, maksymalną częstotliwość sinusoidy 60 MHz, próbkowanie przebiegów arbitralnych do 200 MSa/s i rozdzielczość pionową 14 bitów.

generator PWM i kalibrator FNIRSI SG-004A ma inne przeznaczenie. To urządzenie do automatyki i sygnałów procesowych: napięć, prądów, mV oraz PWM. Nie zastępuje szerokopasmowego generatora laboratoryjnego, ale jest praktyczne przy sprawdzaniu wejść PLC, pętli prądowych i torów sterowania.

Generatory laboratoryjne Hantek i UNI-T

dwukanałowy generator funkcyjny Hantek HDG3022B 2 × 25 MHz jest rozbudowanym urządzeniem laboratoryjnym do sygnałów standardowych, arbitralnych i modulowanych. Obsługuje między innymi modulacje AM, FM, PM, FSK, PSK, PWM, przemiatanie częstotliwości, paczki impulsów i zewnętrzne wyzwalanie.

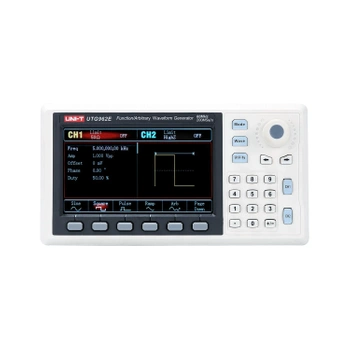

dwukanałowy generator funkcyjny UNI-T UTG962E 200 MS/s jest przeznaczony do laboratoriów, edukacji, serwisu i pracowni elektronicznych. Dwa kanały oraz obsługa przebiegów standardowych, szumowych, stałych i arbitralnych pozwalają testować wzmacniacze, filtry, liczniki, układy cyfrowe i tory transmisyjne.

Generator funkcyjny DIY do nauki elektroniki

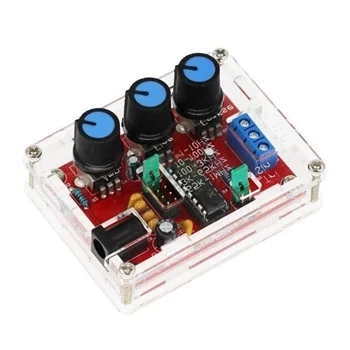

generator funkcyjny XR2206 od 1 Hz do 1 MHz w zestawie DIY jest prostą konstrukcją edukacyjną do samodzielnego montażu. Pozwala poznać podstawy generowania sygnałów sinusoidalnych, trójkątnych i prostokątnych oraz przećwiczyć pracę z przebiegami na oscyloskopie.

Zestaw XR2206 do nauki generowania sygnałów nie ma parametrów cyfrowego generatora laboratoryjnego. Nie oferuje dwóch zsynchronizowanych kanałów, przebiegów arbitralnych, rozbudowanych modulacji ani cyfrowego ustawiania wszystkich parametrów, ale dobrze pasuje do edukacji i podstawowych eksperymentów.

Generator jedno- czy dwukanałowy?

Generator jednokanałowy wystarczy do wielu prostych testów wzmacniaczy, filtrów, układów czasowych i wejść analogowych. Jeden sygnał testowy pozwala sprawdzić reakcję badanego obwodu na zmianę częstotliwości, amplitudy lub kształtu przebiegu.

Generator dwukanałowy jest potrzebny, gdy układ wymaga dwóch sygnałów jednocześnie. Przydaje się do badania fazy, wejść różnicowych, sygnału danych i zegara, układów I/Q, modulacji, mieszaczy oraz obwodów z dwoma wejściami sterującymi.

Jak dobrać częstotliwość generatora?

Zakres częstotliwości generatora powinien obejmować pasmo badanego układu z odpowiednim zapasem. Do torów audio nie jest potrzebny generator 60 MHz, ale większe pasmo ma znaczenie przy szybkich układach cyfrowych, filtrach wysokiej częstotliwości, torach RF i impulsach o stromych zboczach.

Maksymalna częstotliwość w nazwie generatora nie oznacza, że każdy przebieg jest dostępny w tym samym paśmie. Sinusoida zwykle ma najwyższy zakres, natomiast prostokąt, impuls, rampa i przebieg arbitralny mogą mieć niższe ograniczenia. Przed zakupem trzeba sprawdzić specyfikację dla konkretnego rodzaju sygnału.

Amplituda, offset i impedancja 50 Ω

Amplituda sygnału z generatora zależy od impedancji obciążenia. Laboratoryjne generatory są najczęściej projektowane dla wyjścia 50 Ω. Po podłączeniu do wejścia wysokoimpedancyjnego napięcie może różnić się od wartości oczekiwanej dla obciążenia 50 Ω.

Offset pozwala przesunąć przebieg względem poziomu 0 V, na przykład uzyskać sygnał zmieniający się tylko w zakresie dodatnim. Przed podłączeniem generatora trzeba sprawdzić dopuszczalne napięcie wejściowe badanego układu, ponieważ suma amplitudy i offsetu nie może przekraczać bezpiecznych wartości.

Jak wybrać generator funkcyjny?

Wybór generatora zacznij od zastosowania. Do nauki wystarczy prosty generator lub zestaw DIY. Do pracowni elektronika lepszy będzie DDS lub AWG z dwoma kanałami. Do automatyki przemysłowej bardziej praktyczny może być kalibrator sygnałów procesowych niż szerokopasmowy generator 60 MHz.

• generator funkcyjny do nauki elektroniki – wystarczy prosty zakres częstotliwości i podstawowe przebiegi,
• generator DDS do warsztatu elektronika – dobry do precyzyjnego zadawania częstotliwości i poziomów sygnału,
• generator AWG do przebiegów arbitralnych – wybierz, gdy potrzebujesz nietypowych kształtów sygnału,
• generator dwukanałowy – potrzebny do sygnałów powiązanych fazowo lub dwóch niezależnych przebiegów,
• kalibrator sygnałów 0–24 mA i 0–24 V – właściwy wybór do automatyki, PLC i torów procesowych,
• generator z modulacją i Sweep – przydatny do badania filtrów, torów audio, układów radiowych i odpowiedzi częstotliwościowej.

Bezpieczeństwo podczas używania generatora

Wyjścia generatora nie należy podłączać do obwodu, w którym występuje napięcie przekraczające dopuszczalne parametry urządzenia. Dotyczy to szczególnie układów zasilanych z sieci, przetwornic, wzmacniaczy mocy i obwodów z wysoką składową stałą.

Generator funkcyjny nie jest zasilaczem. Jego wyjście służy do podawania sygnału testowego o ograniczonej wydajności prądowej, a nie do zasilania odbiorników dużej mocy.

Trzeba też uwzględnić połączenie masy. W wielu generatorach laboratoryjnych ekran złącza BNC jest połączony z przewodem ochronnym PE. Nieprawidłowe podłączenie masy generatora może spowodować zwarcie badanego obwodu do ziemi.

FAQ – generatory funkcyjne

Do czego służy generator funkcyjny?

Generator funkcyjny wytwarza sygnały testowe o regulowanej częstotliwości, amplitudzie i kształcie. Służy do uruchamiania oraz diagnostyki wzmacniaczy, filtrów, układów cyfrowych, automatyki i aparatury pomiarowej.

Czym różni się DDS od AWG?

DDS jest metodą cyfrowego wytwarzania sygnału o precyzyjnie ustawionej częstotliwości i fazie. AWG pozwala dodatkowo odtwarzać przebiegi arbitralne, czyli sygnały o kształcie zdefiniowanym przez użytkownika.

Czy generator 60 MHz generuje każdy przebieg do 60 MHz?

Nie zawsze. Maksymalna częstotliwość często dotyczy sinusoidy, a przebiegi prostokątne, impulsowe, rampowe lub arbitralne mogą mieć niższe ograniczenia. Trzeba sprawdzić specyfikację dla danego typu sygnału.

Po co generatorowi dwa kanały?

Dwa kanały umożliwiają jednoczesne generowanie dwóch sygnałów. Mogą być niezależne albo powiązane fazowo, co przydaje się przy badaniu układów różnicowych, modulacji, sygnałów danych i zegara oraz torów dwuwejściowych.

Czy generator funkcyjny może zasilać układ?

Typowy generator funkcyjny nie jest zasilaczem. Jego wyjście ma ograniczoną wydajność prądową i służy do dostarczania sygnału testowego, a nie do zasilania odbiornika dużej mocy.

Jaki generator wybrać do automatyki?

Do sterowników, przetworników i pętli prądowych lepszy będzie kalibrator sygnałów procesowych z wyjściami napięciowymi, prądowymi i PWM. Szerokopasmowy generator DDS jest bardziej przydatny do testowania elektroniki analogowej i cyfrowej.
