Chwytaki

Chwytaki pomiarowe pazurkowe, haczykowe i krokodylkowe

Chwytaki pomiarowe do przewodów testowych i laboratoryjnych służą do wygodnego podłączania miernika, zasilacza lub adaptera do małych punktów pomiarowych, wyprowadzeń elementów, przewodów, złączy i pól na płytkach elektronicznych. W tej kategorii znajdują się chwytaki pazurkowe, haczykowe i krokodylkowe, stosowane w serwisie elektroniki, prototypowaniu, pomiarach warsztatowych oraz pracy z aparaturą testową.

Dobór chwytaka zależy od typu końcówki, wielkości badanego punktu, sposobu podłączenia przewodu, izolacji oraz wymaganej wygody pracy. Warto zwrócić uwagę na akcesoria marek ELECTRO-PJP oraz Hirschmann, kojarzone z profesjonalnym osprzętem testowo-pomiarowym.

Do czego służą chwytaki pomiarowe?

Chwytak pomiarowy pozwala stabilnie połączyć przewód testowy z badanym punktem bez ciągłego dociskania sondy ręką. To przydatne podczas dłuższych pomiarów, regulacji układów, testów prototypów, uruchamiania płytek i kontroli połączeń w ciasnych miejscach.

Chwytaki są szczególnie wygodne przy elementach elektronicznych, małych złączach, cienkich przewodach i punktach, których zwykły krokodylek mógłby nie chwycić precyzyjnie albo mógłby spowodować zwarcie z sąsiednim polem.

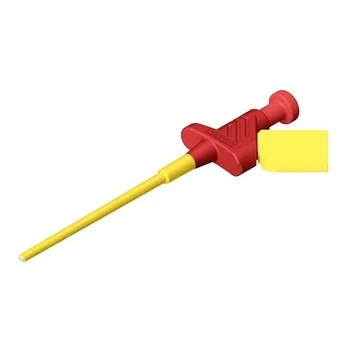

Chwytaki pazurkowe

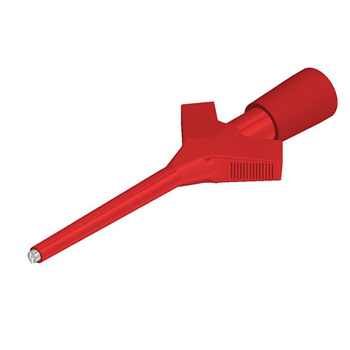

Chwytaki pazurkowe mają wysuwaną końcówkę, która obejmuje wyprowadzenie elementu, przewód lub punkt testowy. Są dobrym wyborem do pracy z elektroniką, gdzie liczy się precyzja i mały rozmiar końcówki.

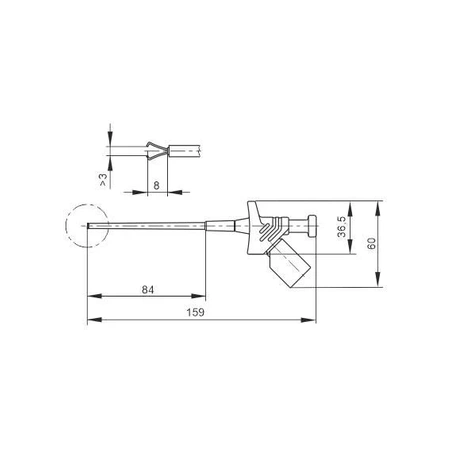

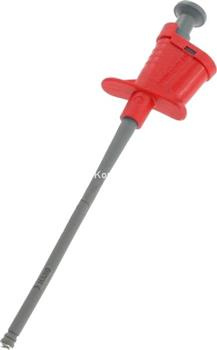

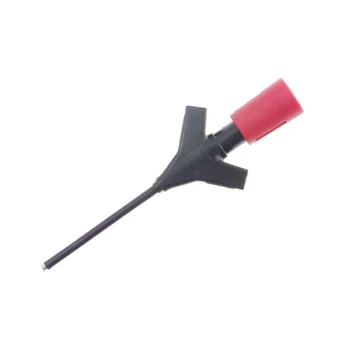

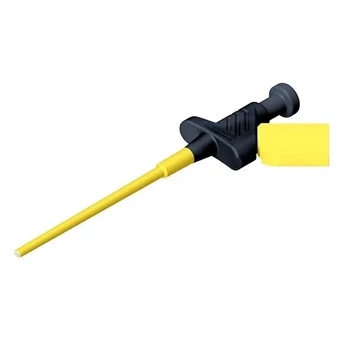

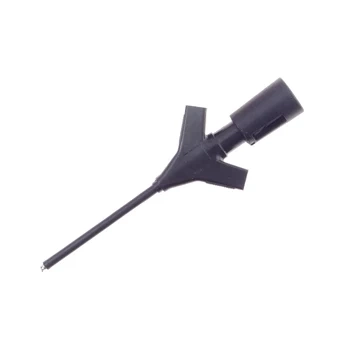

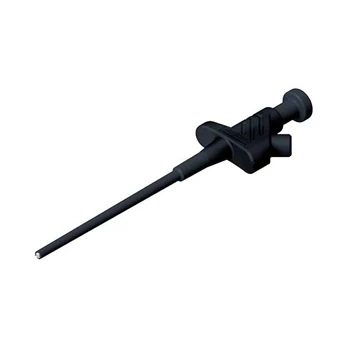

chwytak pazurkowy miniaturowy 54 mm, elastyczny, czarny sprawdzi się przy drobnych punktach pomiarowych i elementach, do których trudno podejść większą końcówką. Do przewodów z wtykiem bananowym pasuje natomiast chwytak pazurkowy 158 mm z gniazdem 4 mm, elastyczny, czarny, 300 V.

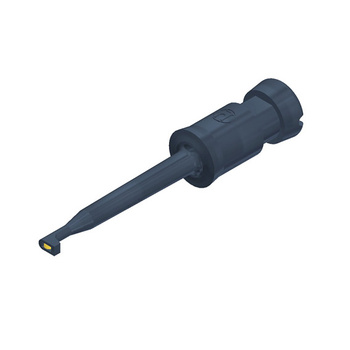

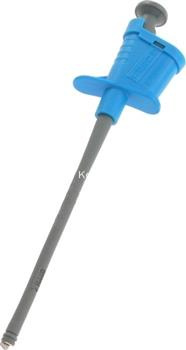

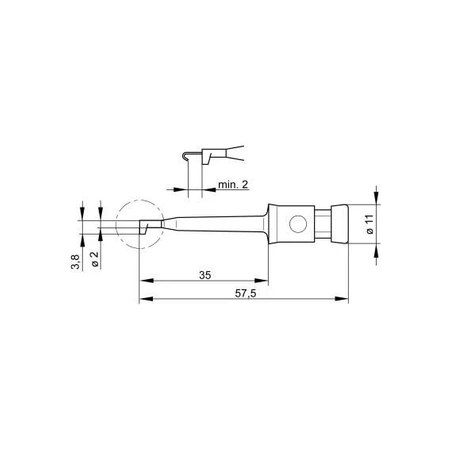

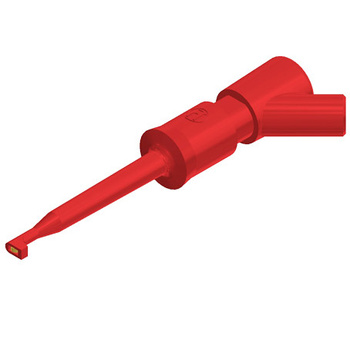

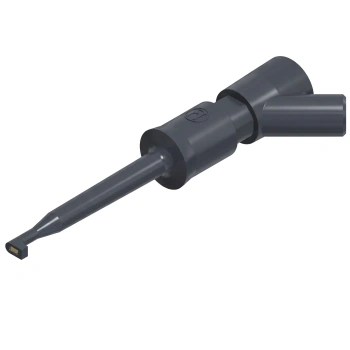

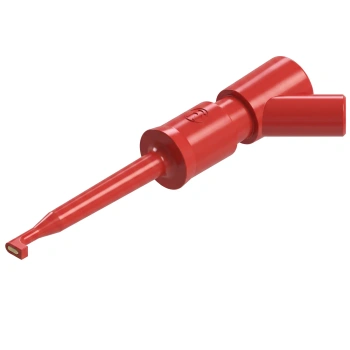

Chwytaki haczykowe

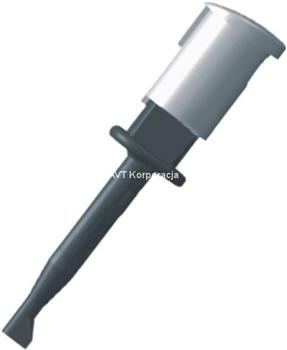

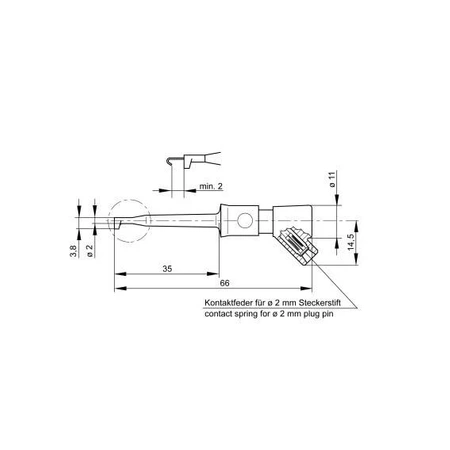

Chwytaki haczykowe są wygodne do łapania wyprowadzeń, przewodów i punktów, które można objąć cienkim hakiem. Pozwalają uzyskać stabilny kontakt bez stosowania dużego zacisku.

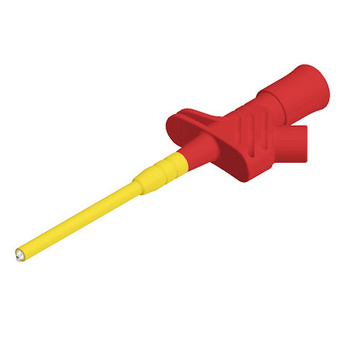

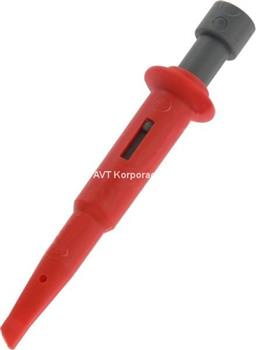

chwytak haczykowy 76 mm z gniazdem 4 mm, czerwony można podłączyć do typowego przewodu zakończonego wtykiem bananowym 4 mm. To praktyczne rozwiązanie do stanowisk pomiarowych, multimetrów i adapterów testowych.

Chwytaki krokodylkowe

Chwytaki krokodylkowe są przydatne wtedy, gdy trzeba złapać większy przewód, zacisk, śrubę, konektor lub punkt o większej powierzchni. W porównaniu z chwytakiem pazurkowym są mniej precyzyjne, ale zapewniają mocniejszy chwyt na większych elementach.

Nie należy traktować wszystkich chwytaków jako zamienników. Do małych wyprowadzeń elementów lepszy będzie chwytak pazurkowy lub haczykowy, a do przewodów i zacisków — krokodylkowy.

Jak wybrać chwytak pomiarowy?

• chwytak pazurkowy wybierz do małych punktów pomiarowych i wyprowadzeń elementów,
• chwytak haczykowy sprawdzi się przy cienkich przewodach, pinach i punktach, które można objąć hakiem,
• chwytak krokodylkowy wybierz do większych przewodów, zacisków i elementów mechanicznych,
• gniazdo 4 mm pozwala podłączyć typowy przewód bananowy,
• kolor chwytaka pomaga oznaczyć biegunowość, kanał lub funkcję pomiarową,
• izolacja i napięcie znamionowe muszą odpowiadać warunkom pracy całego toru pomiarowego.

Bezpieczeństwo podczas pomiarów

Chwytak pomiarowy musi być dobrany do badanego obwodu, przewodu i przyrządu. Zbyt duża końcówka może spowodować zwarcie sąsiednich punktów, a zbyt słaby chwyt może dać niestabilny pomiar.

Przy pomiarach w układach pod napięciem trzeba stosować akcesoria o odpowiednich parametrach, nie dotykać części przewodzących i unikać przypadkowego zsunięcia końcówki. Najsłabszy element przewodu pomiarowego ogranicza bezpieczeństwo całego zestawu.
