Potencjometry obrotowe z wyłącznikiem

( ilość produktów: 9 )

Klasyczne potencjometry obrotowe są chętnie stosowane we wszelkiej maści urządzeniach audio , instrumentach muzycznych, osprzęcie gitarowym, a także kontrolerach HVAC, aparaturze laboratoryjnej oraz urządzeniach AGD. Często wskazane jest, by pokrętło służące do płynnej regulacji (np. głośności) pozwalało także na włączanie i wyłączanie urządzenia, poprzez skręcenie gałki do pozycji początkowej. Choć teoretycznie istnieje możliwość zrealizowania tego typu funkcjonalności w sposób programowy lub sprzętowy, znacznie łatwiej i lepiej jest zastosować w tym celu potencjometr obrotowy z wyłącznikiem , sprzężonym mechanicznie z osią.

Potencjometr obrotowy z wyłącznikiem – zalety i praktyczne zastosowania

Podstawową korzyścią, płynącą z zastosowania potencjometru z wyłącznikiem, jest znaczne uproszczenie interfejsu użytkownika urządzenia – zamiast montować osobny przełącznik zasilania, można z powodzeniem zintegrować funkcję załączania za pomocą tego samego pokrętła, które służy do regulacji danego parametru. Takie rozwiązanie jest ponadto znacznie bardziej intuicyjne w wielu zastosowaniach, a dodatkowo w naturalny sposób zapewnia łagodny start układu, niwelując potencjalne problemy wynikające np. z włączenia wzmacniacza akustycznego w momencie, gdy pokrętło głośności jest ustawione bliżej górnego końca zakresu. Wspomniane potencjometry doskonale sprawdzą się nie tylko w urządzeniach audio, ale także we wszelkiego rodzaju kontrolerach PWM, regulatorach obrotów silników elektrycznych, sterownikach oświetlenia czy wentylacji.

Jak najlepiej wykorzystać wbudowany przełącznik?

Decydując się na zastosowanie potencjometru z wyłącznikiem należy pamiętać, że elementy stykowe używane w takich podzespołach charakteryzują się stosunkowo małą obciążalnością prądową i wytrzymałością izolacji. Przykładowo, dostępny w naszej ofercie potencjometr obrotowy z wyłącznikiem , oznaczony kodem produktowym P10K/BWCT16, ma parę styków o obciążalności maksymalnej 24 V / 1 A. Dla niektórych urządzeń o niewielkim poborze mocy (np. w przedwzmacniaczu mikrofonowym czy prostym efekcie gitarowym) parametry te będą w zupełności wystarczające, aby zastosować wyłącznik bezpośrednio do załączania obwodu zasilania całego urządzenia. W bardziej wymagających przypadkach (np. wzmacniaczach mocy) takie rozwiązanie okaże się niemożliwe do wdrożenia, czy to z uwagi na pobór prądu, czy też napięcie zasilania. Wtedy warto rozważyć np. zastosowanie przekaźnika elektromagnetycznego , którego cewka będzie sterowana przez wyłącznik potencjometru. Nic nie stoi także na przeszkodzie, aby wykorzystać wbudowany wyłącznik np. do wybudzenia mikrokontrolera, który „zajmie się” dalszym rozruchem urządzenia. Natomiast w żadnym wypadku nie należy podłączać wyłącznika bezpośrednio do obwodu sieciowego, gdyż dla użytkownika urządzenia stwarzałoby to nieakceptowalne ryzyko porażenia elektrycznego.

Potencjometr obrotowy z wyłącznikiem w ofercie Sklepu AVT

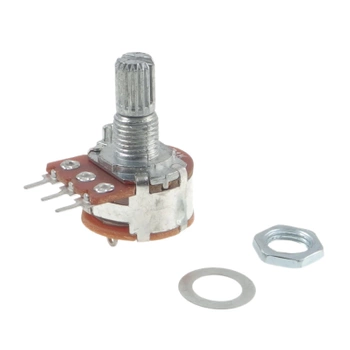

W naszej ofercie znajduje się obszerny wybór potencjometrów obrotowych z wbudowanym wyłącznikiem, dostępnych w kilku wariantach. Najpopularniejsze potencjometry liniowe z moletowaną osią o średnicy 6 mm i długości 15 oferujemy w wersjach o rezystancji 1 kom, 10 kom, 20 kom, 100 kom oraz 200 kom. Mamy także niewielkie, podwójne potencjometry do montażu przewlekanego (bezpośrednio na PCB) – zarówno ze wspólną osią (P2X20K/A/WŁ 9MM – charakterystyka logarytmiczna), jak i dwoma rozdzielonymi osiami koncentrycznymi (P2X50K/B/WŁ 9MM – charakterystyka liniowa). Do prostszych urządzeń oferujemy też miniaturowy, pojedynczy potencjometr obrotowy z wyłącznikiem w obudowie THT o rezystancji nominalnej 20 kom (P20K/B/WŁ 9MM).
