Sondy temperatury

Temperatura jest jednym z najważniejszych parametrów fizycznych, a jej pomiar ma kluczowe znaczenie dla kontroli procesów przemysłowych, utrzymania właściwego mikroklimatu w systemach HVAC, diagnostyki medycznej, a także określania stanu atmosfery. O ile w wielu zastosowaniach wystarczy użyć scalonego czujnika temperatury (np. popularnego DS18B20 bądź LM35), montowanego bezpośrednio na płytce drukowanej lub dwu..trójżyłowym przewodzie, to aplikacje pomiarowe wymagające pracy w szerszym zakresie temperatur muszą korzystać z innego rodzaju elementów pomiarowych. W tej kategorii przedstawiamy sondy temperatury przeznaczone do użycia z miernikami – zarówno komercyjnymi, jak i budowanymi w formie kitów AVT.

Wybór sondy do mierzenia temperatur

Na rynku dostępnych jest wiele rodzajów sond do pomiaru temperatury, które różnią się zasadą działania, konstrukcją oraz parametrami metrologicznymi. Popularne, proste w użyciu i niedrogie czujniki półprzewodnikowe posiadają wyjście napięciowe (analogowe) lub cyfrowe (najczęściej 1-Wire) i świetnie nadają się do szerokiego spektrum aplikacji, związanych np. z pomiarami temperatury w kontrolerach ogrzewania, termostatach (np. akwariowych), czy też różnego rodzaju termometrach elektronicznych ogólnego przeznaczenia. Ich niewątpliwymi zaletami są: proste podłączenie, dobra dokładność i powtarzalność, a także niski koszt. W przypadku obiektów o temperaturach wykraczających poza zakres (w przybliżeniu) -40^oC do +150 ^oC konieczne jest stosowanie innych rozwiązań – z pomocą przychodzą sondy temperatury w postaci termopary bądź termorezystora metalowego.

Termopary vs. termorezystory – zasada działania

Termopara powstaje w wyniku bezpośredniego połączenia dwóch odpowiednio dobranych metali lub ich stopów, na których styku wytwarza się samoczynnie niewielkie napięcie stałe (tzw. siła termoelektryczna) rzędu mikrowoltów, które zmienia się wraz z różnicą temperatury pomiędzy złączem, a wolnymi końcami przewodów (zwanymi potocznie „zimnymi końcami”). Znając typ (a więc także charakterystykę) termopary oraz temperaturę jej wolnych końców, można z łatwością i – co ważne - dużą dokładnością wyznaczyć temperaturę obiektu, do którego przyłożono (lub w którym zanurzono) złącze termopary. Ponieważ termopara jest elementem o określonej polaryzacji (biegunowości), do jej podłączenia stosuje się specjalne złącza , zapewniające odpowiedni kierunek włączenia i – przy okazji – redukujące niedokładności pomiarowe, które mogłyby się pojawić przy zastosowaniu innych gniazd i wtyków, tworzących niepożądane, dodatkowe złącza termoelektryczne. Sonda do mierzenia temperatur wykonana na bazie termorezystora jest natomiast produkowana w postaci cienkiego przewodnika (w formie drutu lub ścieżki), wykonanego np. z platyny, zaś do pomiaru wykorzystuje się zjawisko wzrostu rezystancji metalu w miarę zwiększania jego temperatury. Termorezystory są wykonywane w standardowych rezystancjach nominalnych (np. 100 omów w przypadku popularnego PT100), zaś ich dokładność jest określona przez tzw. klasę pomiarową.

Sondy temperaturowe w Sklepie AVT

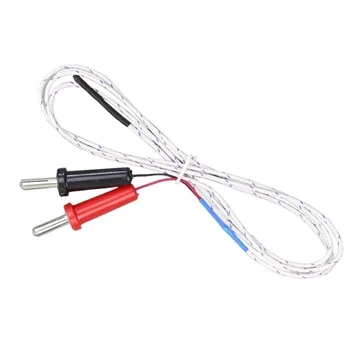

W naszej ofercie zamieściliśmy najpopularniejsze modele sond temperaturowych, przeznaczonych do użycia z dostępnymi u nas miernikami temperatury, a także termometrami do samodzielnego montażu . Wśród dostępnych od ręki produktów znalazła się m.in. dedykowana sonda temperatury do miernika UT-T12 marki UNI-T, a także niezwykle poręczne sondy bagnetowe z przewodem spiralnym – modele VA3411 oraz VA3412. Mamy także sondę UT-T10K z przewodami zakończonymi wtykami bananowymi 4 mm przeznaczoną do prostych mierników. Produkt ten nadaje się doskonale do konstrukcji własnych termometrów i termostatów, a także wszelkiego rodzaju eksperymentów oraz ćwiczeń dydaktycznych z użyciem termopary.
