Złącza

( ilość produktów: 1145 )
Widok

Złącza do niezwykle szeroka i zróżnicowana grupa komponentów elektronicznych, których zadaniem jest łączenie urządzeń oraz modułów w celu transferu sygnałów pomiarowych i sterujących, danych cyfrowych, sygnałów radiowych, a także zasilania. Ze względu na zróżnicowanie parametrów i wymogów, stawianych poszczególnym aplikacjom złączy, elementy te występują w setkach odmian – dlatego też w Sklepie AVT kategoria tych komponentów obejmuje ponad tysiąc produktów, wykorzystywanych w budowie i serwisowaniu urządzeń elektronicznych, tworzeniu instalacji elektrycznych i telekomunikacyjnych czy też prototypowaniu.

Złącza sygnałowe i rastrowe

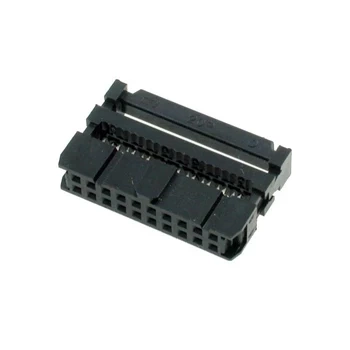

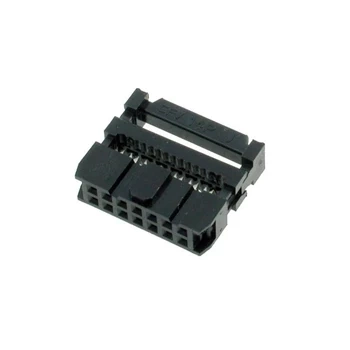

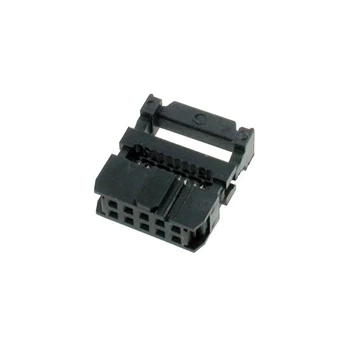

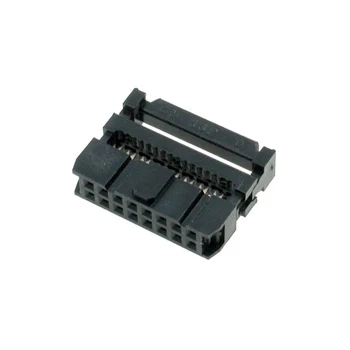

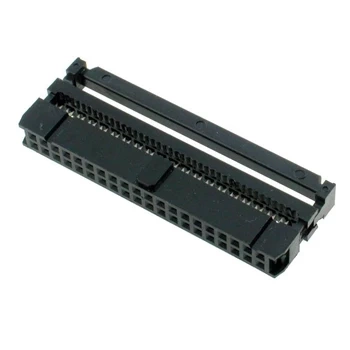

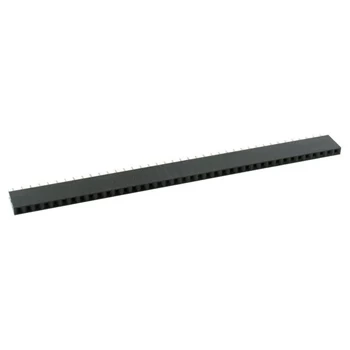

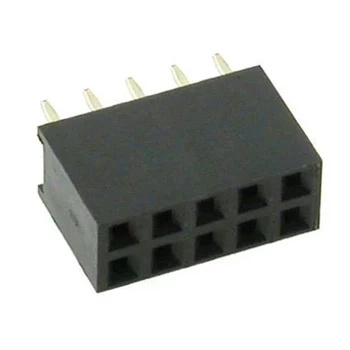

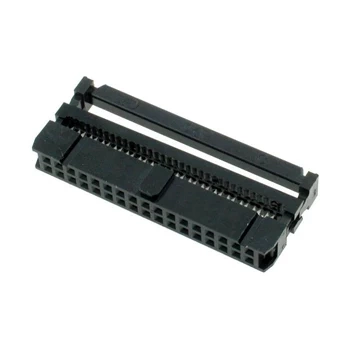

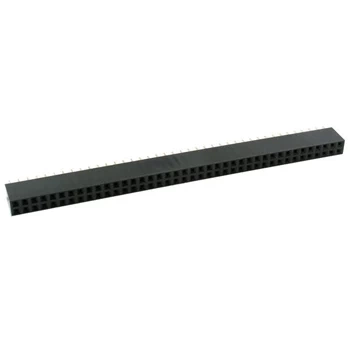

Mianem złączy sygnałowych nazywa się zwyczajowo wszelkie gniazda i wtyki, które przeznaczone są do przesyłania sygnałów analogowych i cyfrowych, o stosunkowo niewielkich wartościach prądu oraz napięcia. Do grupy tej należą m.in. popularne złącza D-SUB (określane też mianem DB, np. DB9, DB15 czy DB25), gniazda i wtyki USB, złącza typu IDC do taśm AWG28, czy też szeroką gamę złączy modularnych (np. RJ45 czy RJ11). W tej samej kategorii znajdują się także złącza rastrowe, których budowa opiera się na jednym lub dwóch rzędach równomiernie rozmieszczonych pinów męskich (szpilek) lub żeńskich (gniazdek). Najpopularniejszą podgrupą złączy rastrowych są tzw. goldpiny, szeroko stosowane do łączenia płytek prototypowych, nakładek (np. Arduino, Raspberry Pi, itp.), a także podłączania przewodów zakończonych wtykami BLS oraz BLD. Dla ułatwienia poszukiwań odpowiedniego modelu złącza, w Sklepie AVT złącza sygnałowe oraz rastrowe przypisaliśmy do dwóch osobnych kategorii.

Złącza zasilania

Złącza zasilania można z grubsza podzielić na dwie główne grupy: złącza DC oraz AC. Te pierwsze są stosowane do łączenia zasilaczy wtyczkowych oraz typu desktop z zasilanymi urządzeniami – do najpopularniejszych odmian należą gniazda i wtyki DC 5.5/2.1 mm oraz 5.5/2.5 mm. Złącza AC są natomiast wykorzystywane w obwodach sieciowych – tutaj prym wiodą podzespoły zgodne z normami IEC, głównie w formatach C13/C14 (spotykane m.in. w zasilaczach ATX czy aparaturze pomiarowej) oraz C7/C8 („ósemka”, szeroko wykorzystywana w niewielkich urządzeniach RTV). Z uwagi na dość wysoką obciążalność prądową (przeważnie na poziomie 10 A lub więcej), do kategorii złączy zasilania są także często zaliczane złącza śrubowe do druku (tzw. złącza ARK) oraz kostki rozłączalne i szybkozłączki elektryczne.

Złącza do urządzeń AV i RF

Szczególną kategorię złączy stanowią wtyki i gniazda, stosowane do przesyłu sygnałów o częstotliwości radiowej oraz sygnałów audio i wideo. Te pierwsze noszą miano koncentrycznych – z uwagi na współosiową konstrukcję, w której - dzięki umieszczeniu „gorącego” przewodnika wewnątrz metalowego ekranu - możliwe jest dokładne kontrolowanie impedancji falowej, tak ważnej podczas pracy z sygnałami radiowymi. W tej grupie znajdują się m.in. złącza BNC, SMA, UHF czy też F. Z kolei do grupy złączy audio należy zaliczyć m.in. popularne chinche (RCA), Jack 3.5 mm oraz 6.3 mm (w wersjach stereo oraz mono), a także popularne dawniej DIN 5 czy (stanowiące obecnie standard w mikserach i wzmacniaczach mikrofonowych) złącza XLR.
