Czy DB25 zawsze ma dwa rzędy styków?
Tak, w tym formacie 25 styków rozmieszczonych jest w dwóch rzędach. Warianty o innej liczbie rzędów przy tej samej liczbie torów występują głównie w rodzinie 15-stykowej.

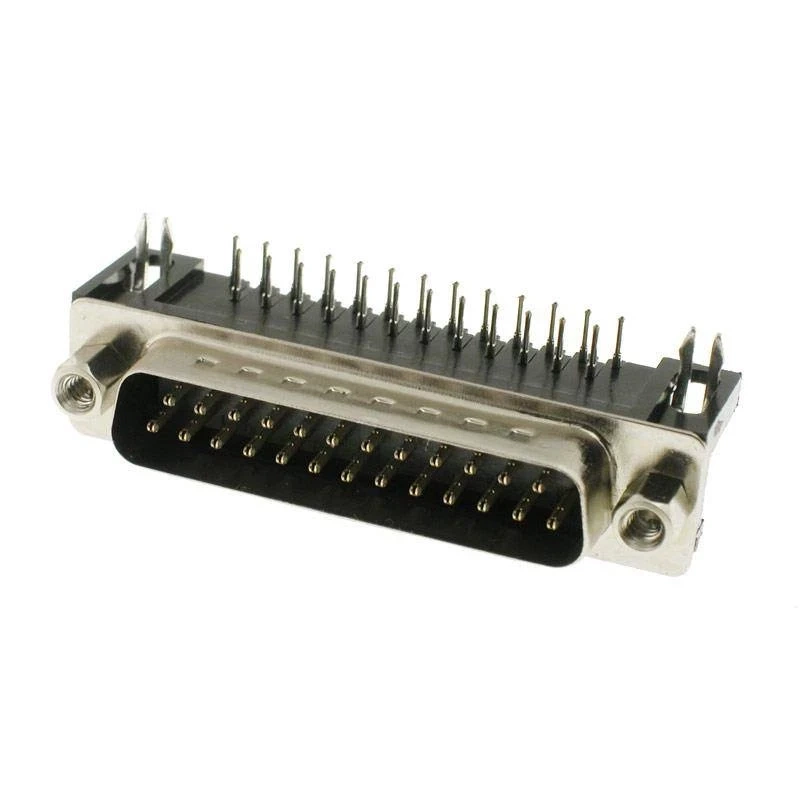

Wtyk D-Sub męski DB25, 25 pin, układ 2-rzędowy, kątowy do montażu na PCB
Złącze D-Sub DB25 męskie, układ 2-rzędowy
Złącze D-Sub o 25 stykach w układzie 2-rzędowy, w wykonaniu męskim. Kształt litery D w obudowie wymusza jedno położenie wtyku względem gniazda, więc połączenia nie da się wykonać odwrotnie.
Wykonanie: styki pokryte warstwą 0,8 µm złota na 1,3 µm niklu, izolator z poliestruu, osłona ze stali cynowanej. Wyprowadzenia kątowe pozwalają wpiąć wtyk równolegle do płytki, a zatrzaski snap-in utrzymują złącze w otworach przed lutowaniem.
Specyfikacja techniczna
- typ: złącze D-Sub DB25
- rodzaj styków: męskie (bolce)
- liczba styków: 25
- układ styków: 2-rzędowy
- sposób przyłączenia: kątowy do montażu na PCB
- orientacja wyprowadzeń: kątowa
- mocowanie w płytce: zatrzaski snap-in
- pokrycie styków: 0,8 µm złota na 1,3 µm niklu
- izolator: poliestru
- osłona: stali cynowanej
Najczęściej zadawane pytania
Jak dobrać drugą stronę połączenia?
Do tego wtyku o stykach męskich potrzebne jest gniazdo żeńskie o tej samej liczbie styków i tym samym układzie rzędów. Sama liczba torów nie wystarcza — wersje dwu- i trzyrzędowa nie wejdą w siebie.
Czy do tego złącza potrzebna jest obudowa?
Przy montażu na płytce nie — złącze lutuje się bezpośrednio w PCB. Przy zakończeniu przewodu obudowa jest potrzebna: chroni lutowane styki, przejmuje naprężenia kabla i mieści śruby mocujące do gniazda.
Co oznacza kształt litery D w obudowie?
Asymetryczny obrys uniemożliwia wpięcie wtyku odwrotnie. Przy złączach o dużej liczbie styków to zabezpieczenie istotniejsze niż przy małych, bo pomyłka zwarłaby ze sobą kilkanaście torów naraz.
Czym różni się montaż kątowy od prostego?
Wersja kątowa wyprowadza wtyk równolegle do płytki, więc złącze wypada na krawędzi obudowy. Wersja prosta kieruje wtyk prostopadle, co bywa potrzebne przy zabudowie w płycie czołowej.
