Fotodiody

Fotodiody stanowią jedną z najważniejszych grup fotoelementów we współczesnej elektronice. Znacznie szybsze, mniejsze i stabilniejsze od fotorezystorów, bardziej uniwersalne od fototranzystorów – są powszechnie stosowane zarówno w układach telekomunikacyjnych (do odbioru sygnałów w łączach światłowodowych), jak i pomiarowych oraz medycznych (np. jako czujniki światła czerwonego i podczerwonego w pulsoksymetrii). W naszej ofercie znajdziesz różnego rodzaju markowe fotodiody , przeznaczone do montażu przewlekanego i dostosowane do detekcji oraz pomiaru natężenia światła w różnych pasmach widma elektromagnetycznego.

Fotodioda – jeden element, dwa tryby pracy

Każda fotodioda może pracować w jednym z dwóch trybów, różniących się parametrami i zakresem zastosowań. W trybie fotowoltaicznym element ten jest źródłem napięcia o wartości zależnej od natężenia padającego nań światła. Najprostszy schemat aplikacyjny, pozwalający na pomiar napięcia wygenerowanego przez fotodiodę, składa się z… wtórnika, bazującego na wzmacniaczu operacyjnym (w celu redukcji impedancji wyjściowej). Ponieważ zwykle napięcie fotodiody jest dość niskie, w praktycznym układzie warto przewidzieć odpowiedni wzmacniacz napięciowy o wzmocnieniu zależnym od spodziewanego zakresu natężenia oświetlenia. Zaletą trybu fotowoltaicznego jest doskonała odpowiedź częstotliwościowa, co umożliwia stosowanie fotodiody w układach impulsowych.

Tryb fotoprzewodzenia

Drugim trybem pracy fotodiody jest zastosowanie jej w sposób analogiczny do fotorezystorów i fototranzystorów . Fotodioda przewodzi prąd w sposób zależny od natężenia światła, padającego na jej strukturę krzemową, stąd konieczne jest zastosowanie układu wzmacniacza transimpedancyjnego, przetwarzającego niewielkie natężenie prądu na napięcie. Dodatkowo, spolaryzowanie fotodiody odpowiednim napięciem (tzw. bias) w kierunku zaporowym pozwala zredukować jej pojemność. Silnie nieliniowa zależność napięcia wyjściowego od mocy oświetlenia jest przydatna w niektórych zastosowaniach, trzeba jednak liczyć się z relatywnie wysoką podatnością układu na wahania temperatury.

Fotodiody w Sklepie AVT

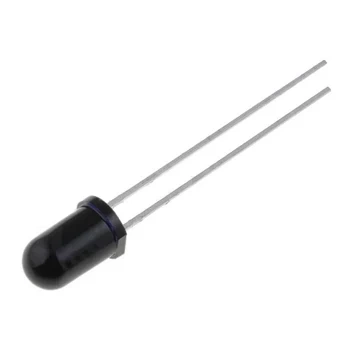

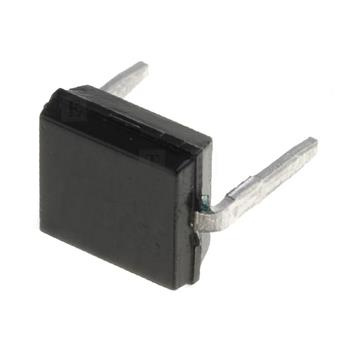

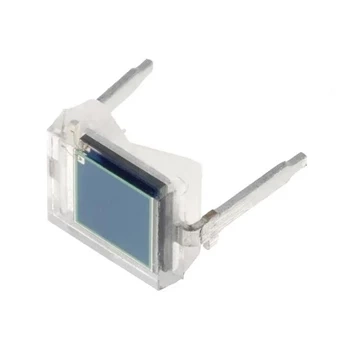

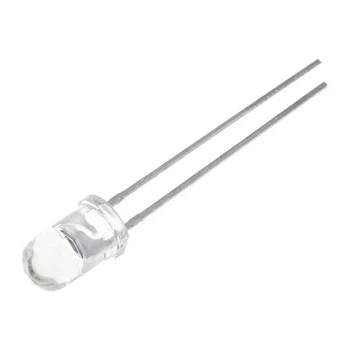

W naszej ofercie znajdziesz szereg różnego rodzaju fotodiod, przeznaczonych do zastosowań związanych z detekcją promieniowania podczerwonego, pomiarami światła czy też komunikacją bezprzewodową. W zależności od docelowej aplikacji, w której ma być zastosowana fotodioda , Sklep AVT oferuje zarówno elementy z czarną obudową (pełniącą rolę filtra, odcinającego światło widzialne), jak i w obudowach przezroczystych (zatem czułe także na światło widzialne). Przed wyborem odpowiedniego modelu warto sprawdzić w nocie katalogowej parametry, jakie oferuje dana fotodioda. Cena tych popularnych fotoelementów praktycznie nie zależy od pasma czułości optycznej, co więcej – często fotodiody sprzedawane w identycznych obudowach mogą diametralnie różnić się niektórymi parametrami. W szczególnie wymagających aplikacjach (np. w pomiarach prowadzonych przy bardzo niskim poziomie sygnału lub wysokiej częstotliwości), na działanie urządzenia mają diametralny wpływ także inne czynniki – w tym topologia układu wejściowego, rodzaj zastosowanego wzmacniacza operacyjnego , a nawet… projekt ścieżek obwodu drukowanego.
