Analizatory stanów logicznych - podgląd magistrali cyfrowej w pracującym układzie

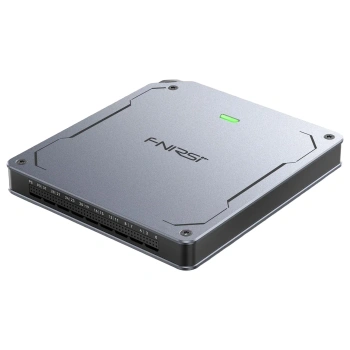

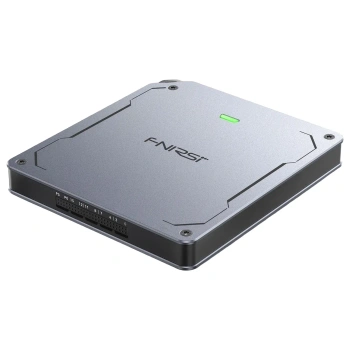

Analizator stanów logicznych rejestruje przebiegi cyfrowe na kilkunastu lub kilkudziesięciu liniach jednocześnie i pokazuje je na wspólnej osi czasu. Nie mierzy amplitudy ani kształtu zbocza - interesuje go wyłącznie to, czy linia jest w stanie wysokim, czy niskim, i w której chwili się przełączyła. Dzięki temu jednym przyrządem obejmuje się całą magistralę: linie danych, zegar, sygnały wyboru układu i przerwania.

Drugą funkcją, dla której kupuje się analizator logiczny, jest dekodowanie protokołów. Zarejestrowane zbocza oprogramowanie zamienia w czytelne ramki I2C, SPI, UART, CAN czy 1-Wire - zamiast liczyć impulsy na ekranie, czyta się adresy, bajty danych i potwierdzenia.

Analizator stanów logicznych a oscyloskop

Oscyloskop pokazuje, jak wygląda sygnał: amplitudę, czas narastania, przesterowania, szum. Analizator pokazuje, co się dzieje w układzie: która linia zmieniła stan i w jakiej kolejności. Typowy oscyloskop ma dwa lub cztery kanały analogowe, analizator - od ośmiu do kilkudziesięciu cyfrowych.

W praktyce oba przyrządy odpowiadają na inne pytania. Jeśli mikrokontroler nie odczytuje czujnika, analizator w kilka sekund pokaże, czy transmisja w ogóle rusza i pod jakim adresem. Jeśli transmisja rusza, ale bywa przekłamana, przyczyny - odbić, zbyt wolnych zboczy, przesłuchów - szuka się już oscyloskopem.

Gdzie się stosuje

• uruchamianie płytek z mikrokontrolerem - sprawdzenie, czy magistrala I2C lub SPI odzywa się poprawnie
• diagnostyka czujników i modułów - podgląd ramek wysyłanych przez układ peryferyjny
• praca z magistralami równoległymi - szyny adresowe i danych, gdzie liczba linii przekracza możliwości oscyloskopu
• naprawa sprzętu - kontrola sygnałów sterujących w urządzeniach z procesorem
• analiza nieudokumentowanych układów - odtwarzanie protokołu komunikacji na podstawie zarejestrowanych przebiegów
• dydaktyka - pokazanie studentom, jak wygląda transmisja szeregowa w czasie rzeczywistym

Na jakie parametry zwrócić uwagę

Liczba kanałów. Osiem linii wystarcza do prostej magistrali szeregowej, szesnaście do typowej płytki z kilkoma układami peryferyjnymi, trzydzieści dwa do szyn równoległych i systemów z wieloma sygnałami sterującymi. Warto liczyć z zapasem - do linii danych zwykle dochodzi zegar, reset i kilka sygnałów wyboru.

Częstotliwość próbkowania i jej zależność od liczby kanałów. To najczęstsze źródło rozczarowania. Deklarowana wartość maksymalna dotyczy zwykle jednego lub kilku kanałów, a przy komplecie linii spada nawet kilkukrotnie. Przy zakupie trzeba porównać wartość dla tylu kanałów, ile faktycznie będzie używanych. Praktyczna zasada mówi, że próbkować należy co najmniej cztery, pięć razy szybciej niż wynosi częstotliwość obserwowanego sygnału - inaczej krótkie impulsy znikną między próbkami.

Pamięć i tryb akwizycji. Tryb buforowy zapisuje dane do pamięci przyrządu, więc pozwala próbkować najszybciej, ale rejestruje odcinek o ograniczonej długości. Tryb strumieniowy przesyła dane na bieżąco do komputera - daje nagrania kilkuminutowe kosztem niższej częstotliwości. Jeżeli szukany błąd pojawia się raz na kilka minut, decyduje właśnie ten drugi tryb i przepustowość złącza.

Wyzwalanie. Podstawą jest wyzwalanie zboczem i poziomem. Przy dłuższym poszukiwaniu sporadycznych błędów przydaje się wyzwalanie na wzorcu równoległym - kombinacji stanów na kilku liniach naraz - albo na konkretnej sekwencji bajtów w transmisji szeregowej. Bez tego przegląda się nagranie ręcznie.

Dekodery protokołów. Liczba obsługiwanych protokołów mówi mniej niż to, czy na liście są te potrzebne. Warto też sprawdzić, czy oprogramowanie pozwala dodać własny dekoder - przy układach z niestandardową komunikacją to jedyna droga.

Złącze i oprogramowanie. USB 3.0 przenosi dane wielokrotnie szybciej niż USB 2.0, co przekłada się bezpośrednio na możliwości trybu strumieniowego. Oprogramowanie decyduje o codziennej pracy - warto sprawdzić, czy jest dostępne dla używanego systemu, czy pozwala eksportować przebiegi do CSV i czy producent je aktualizuje.

Co jeszcze bywa w zestawie

Do pomiaru potrzebne są przewody i chwytaki testowe - w kompletach fabrycznych zwykle znajdują się przewody ekranowane i haczyki IC pozwalające zaczepić się o wyprowadzenie układu bez lutowania. Część analizatorów ma dodatkowo wyjścia PWM, przydatne do pobudzenia badanego układu sygnałem o zadanej częstotliwości.
