Szybkozłączki

Co to jest szybkozłączka?

Szybkozłączka to element elektroizolacyjny pozwalający łatwo, bezpiecznie i niezawodnie łączyć przewody w różnego rodzaju instalacjach elektrycznych. Mimo niewielkich rozmiarów i wyjątkowo prostej budowy szybkozłączka tworzy trwałe połączenie – odporne na wszelkie uszkodzenia mechaniczne. Należy przy tym pamiętać o tym, że złączki różnią się między sobą budową, rozmiarami oraz sposobem działania.

Jaką szybkozłączkę wybrać?

Pierwszym istotnym parametrem przy wyborze złączki, będzie określona w specyfikacji technicznej produktu średnica przewodu. W naszej ofercie znajdziesz szybkozłączki na przewody od 0,5 mm aż do 6 mm. Dobierając element do konkretnej instalacji, warto także wziąć pod uwagę maksymalny próg znamionowy, dopuszczalne napięcie znamionowe oraz temperaturę pracy złączki. Kolejną kwestią jest budowa złącza – na przykład szybkozłączka typu Scotchlok z petrożelem chroniącym przed wilgocią lub złączka typu T umożliwiająca wygodne wpinanie i wypinanie się do przewodu głównego.

Jak korzystać z szybkozłączek?

Zastosowanie szybkozłączki to bez wątpienia najwygodniejszy sposób tworzenia nowych połączeń w instalacjach elektrycznych. W większości przypadków jedynym potrzebnym narzędziem będą standardowe szczypce , dzięki którym odpowiednio mocno dociśniesz mosiężną wkładkę. Pamiętaj jednak o tym, że poszczególne typy szybkozłączek elektrycznych różnią się między sobą budową i sposobem działania. Jak zakładać szybkozłączki?

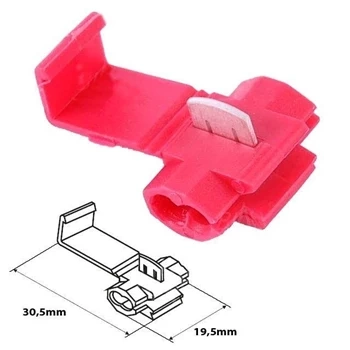

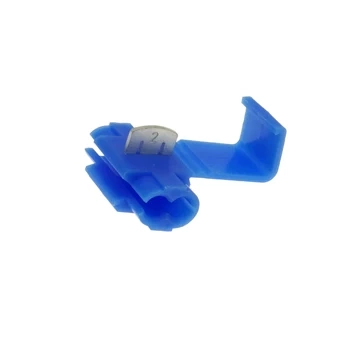

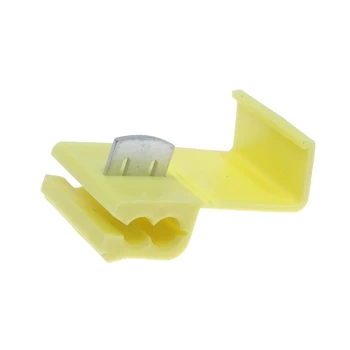

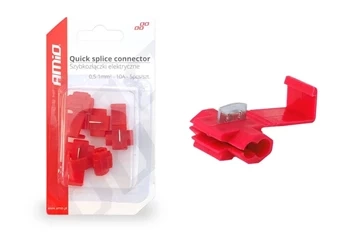

Szybkozłączka rozgałęźna IDC, czyli bezpieczna instalacja elektryczna

Do prostego łączenia kabli najczęściej wybieraną opcją są szybkozłączki rozgałęźne IDC. Zasada ich działania jest wyjątkowo prosta, a przy tym zapewnia trwałe i bezpieczne połączenia przewodów izolowanych. W środku znajdują się dwa tunele na kable – jeden na przewód główny oraz drugi (zamknięty) na przewód, który chcesz połączyć z instalacją. Wystarczy włożyć przewody w odpowiednie wyżłobienia, a następnie przy pomocy kombinerek zacisnąć wkładkę przebijającą kable – w ten sposób tworzone jest trwałe połączenie.

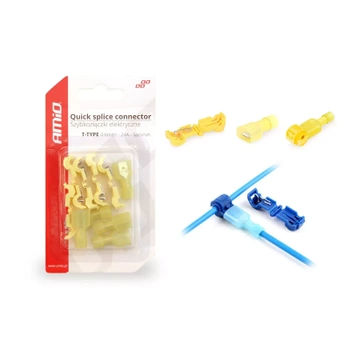

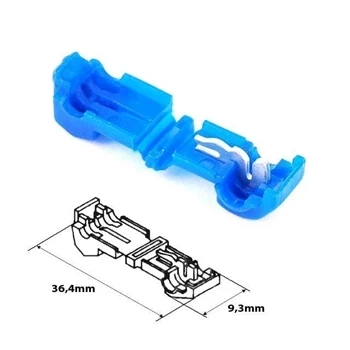

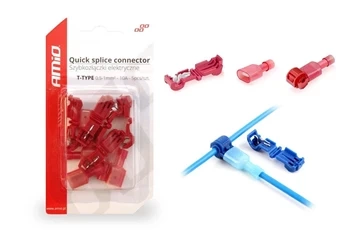

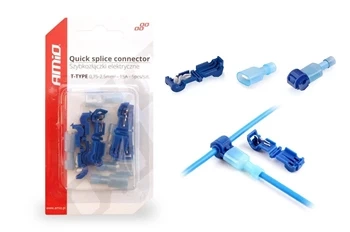

Szybkozłączki elektryczne Typ-T

Drugi najczęściej spotykany sposób łączenia kabli polega na wykorzystaniu szybkozłączki Typu-T, czyli złączki umożliwiającej swobodne wpinanie i wypinanie przewodu z instalacji. Tutaj cały proces składa się z dwóch etapów. Pierwszy zbliżony jest do wyżej opisanego modelu rozgałęźnego – musisz umieścić główny przewód w odpowiednim miejscu i zacisnąć mosiężną wkładkę. Następnie należy przygotować przewód, który znajdzie się w konektorze. Tutaj przyda się zaciskarka do izolowanych przewodów kablowych. Za jej pomocą ściągnij izolację z końcówki przewodu, a następnie umieść przewód w konektorze i zaciśnij go, tak aby utworzyć trwałe połączenie. Teraz wystarczy już tylko wpiąć konektor do szybkozłączki i gotowe.

Jak działają szybkozłączki do przewodów elektrycznych?

Podstawą działania prostych szybkozłączek elektrycznych są mosiężne wkładki, które tworzą nowe połączenie między dwoma przewodami. W większości przypadków jest to rozwiązanie jednorazowe, ale przy tym wyjątkowo łatwe w instalacji, bezpieczne i trwałe. Warto przy tym pamiętać, że nie wszystkie złączki działają na tej samej zasadzie. Poszczególne modele mogą różnić się pod względem rodzaju elementów przyłączeniowych (np. z zaciskiem sprężynowym) oraz sposobu mocowania przewodów (np. modele z większą ilością torów).

Szybkozłączki w ofercie sklepu AVT

Końcówki kablowe, konektory i złączki to elementy znajdujące zastosowanie praktycznie w każdym sektorze związanym z elektroniką oraz energetyką. Nic zatem dziwnego, że poszczególne produkty znacząco różnią się pod względem budowy oraz specyficznych parametrów technicznych. Niezależnie jednak od rodzaju instalacji, do której szukasz elementów elektroizolacyjnych, w naszej ofercie znajdziesz pełną gamę produktów spełniających wszelkie wymagania.
