Przekaźniki dopuszkowe

Przekaźniki dopuszkowe Wi-Fi i Bluetooth

Przekaźniki dopuszkowe umożliwiają rozbudowanie tradycyjnej instalacji elektrycznej o sterowanie zdalne, harmonogramy i sceny inteligentnego domu. Kompaktowy moduł montuje się w puszce instalacyjnej za włącznikiem, dzięki czemu oświetleniem, roletą lub zasłoną można nadal sterować lokalnie, a jednocześnie obsługiwać urządzenie za pomocą aplikacji.

W kategorii znajdują się inteligentne moduły dopuszkowe Tawoia Smart Home z komunikacją Wi-Fi i Bluetooth BLE. Oferta obejmuje przekaźniki jedno- i dwukanałowe, sterowniki rolet i kurtyn oraz ściemniacze przeznaczone do kompatybilnych źródeł światła.

Jakie moduły dopuszkowe znajdują się w ofercie?

Nie każdy moduł dopuszkowy realizuje ten sam sposób sterowania. Zwykły przekaźnik włącza lub wyłącza obwód. Sterownik rolet wybiera jeden z dwóch kierunków pracy silnika, natomiast ściemniacz elektronicznie reguluje moc doprowadzaną do źródła światła.

• Przekaźniki jednokanałowe sterują jednym obwodem oświetlenia lub innym kompatybilnym odbiornikiem.
• Przekaźniki dwukanałowe niezależnie włączają dwa obwody, np. dwie grupy lamp.
• Sterowniki rolet obsługują silnik z oddzielnymi przewodami kierunku podnoszenia i opuszczania.
• Sterowniki kurtyn i zasłon sterują napędem w dwóch przeciwnych kierunkach.
• Ściemniacze jednokanałowe regulują jasność jednego kompatybilnego obwodu oświetleniowego.
• Ściemniacze dwukanałowe umożliwiają niezależną regulację dwóch grup źródeł światła.

Do czego służy inteligentny przekaźnik dopuszkowy?

Inteligentny przekaźnik dopuszkowy działa jak sterowany elektronicznie włącznik obwodu. Polecenie może pochodzić z aplikacji, harmonogramu, sceny automatyki albo klasycznego przełącznika ściennego podłączonego do wejścia sterującego.

Moduł umożliwia modernizację istniejącego oświetlenia bez konieczności zastępowania wszystkich lamp inteligentnymi źródłami światła. Sterowana jest cała linia zasilająca odbiornik, dlatego po wyłączeniu przekaźnika lampa zostaje odłączona od napięcia.

Przekaźnik dopuszkowy nie jest tym samym co ściemniacz. Standardowy model realizuje funkcję włączania i wyłączania. Regulacja jasności wymaga modułu skonstruowanego jako ściemniacz oraz zgodnego źródła światła.

Przekaźnik dopuszkowy Tawoia WF101SM – jeden kanał

jednokanałowy przekaźnik dopuszkowy Tawoia WF101SM Wi-Fi i BLE służy do sterowania jednym obwodem oświetlenia lub innym odpowiednio dobranym odbiornikiem.

Moduł jest zasilany napięciem 100–240 V AC przy częstotliwości 50–60 Hz. Maksymalny prąd obciążenia wynosi 10 A. Zacisk L służy do podłączenia przewodu fazowego, N do przewodu neutralnego, L1 jest wyjściem na odbiornik, a S1 wejściem lokalnego przełącznika.

Model jednokanałowy jest odpowiedni, gdy jeden włącznik steruje jedną lampą lub jedną grupą lamp. Zachowuje możliwość obsługi z tradycyjnego przełącznika ściennego, więc działanie oświetlenia nie musi być uzależnione wyłącznie od aplikacji.

Przekaźnik dopuszkowy Tawoia WF201SM – dwa kanały

dwukanałowy przekaźnik dopuszkowy Tawoia WF201SM Wi-Fi i BLE umożliwia niezależne sterowanie dwoma obwodami.

Moduł ma dwa wyjścia L1 i L2 oraz dwa wejścia lokalnego sterowania S1 i S2. Może więc obsługiwać na przykład dwie sekcje oświetlenia w jednym pomieszczeniu, zachowując oddzielne sterowanie każdą z nich.

Maksymalny prąd 10 A dotyczy całego modułu, a nie każdego kanału oddzielnie. Łączne obciążenie obu wyjść trzeba dobrać tak, aby nie przekroczyć dopuszczalnej wartości urządzenia.

Jeden czy dwa kanały?

Liczba kanałów powinna odpowiadać liczbie niezależnie sterowanych obwodów. Jeżeli wszystkie lampy mają włączać się jednocześnie, wystarczy model jednokanałowy. Moduł dwukanałowy jest potrzebny, gdy dwa odbiorniki mają pracować niezależnie.

Przed wyborem należy sprawdzić instalację w puszce. Model dwukanałowy wymaga osobnych przewodów wyjściowych prowadzących do obu obwodów. Jeżeli lampy są połączone wspólnym przewodem fazowym, sam montaż modułu nie rozdzieli ich na dwa kanały.

Sterownik rolet Tawoia WFSTSM

dopuszkowy sterownik rolet Tawoia WFSTSM Wi-Fi i Bluetooth BLE jest przeznaczony do napędów 230 V z oddzielnymi przewodami odpowiadającymi za dwa kierunki obrotu.

Wyjścia L1 i L2 sterują podnoszeniem i opuszczaniem rolety. Wejścia S1 i S2 umożliwiają podłączenie lokalnego przełącznika roletowego. Maksymalne obciążenie wynosi 600 W na kanał.

Sterownik rolet nie jest zwykłym dwukanałowym przekaźnikiem oświetleniowym. Jego wyjścia odpowiadają za przeciwne kierunki pracy jednego silnika i nie powinny być aktywowane jednocześnie.

Moduł współpracuje z silnikami, które zmieniają kierunek po podaniu napięcia na jeden z dwóch przewodów sterujących. Nie jest automatycznie zgodny z każdym napędem roletowym, szczególnie z silnikami mającymi własny sterownik elektroniczny, interfejs magistralowy albo nietypowy sposób sterowania.

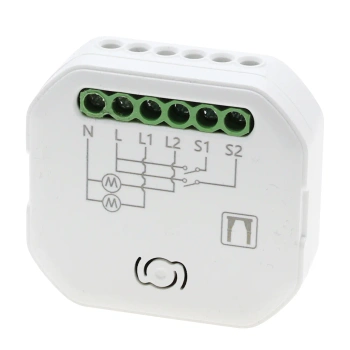

Sterownik kurtyn i zasłon Tawoia WFCTSM

dopuszkowy sterownik kurtynowy Tawoia WFCTSM Wi-Fi i BLE obsługuje elektryczne zasłony i napędy kurtyn z dwoma przewodami kierunkowymi.

Wyjścia L1 i L2 odpowiadają za ruch napędu w przeciwnych kierunkach, np. otwieranie i zamykanie zasłony. S1 oraz S2 służą do podłączenia lokalnego przycisku ściennego. Dopuszczalne obciążenie wynosi 600 W na kanał.

Sterownik kurtynowy i roletowy pracują według podobnej zasady, lecz powinny być dobierane do konstrukcji konkretnego napędu i sposobu jego obsługi. Przed montażem trzeba sprawdzić napięcie silnika, przewody kierunkowe, moc oraz typ przełącznika lokalnego.

Ściemniacz dopuszkowy Tawoia WF101DSM – jeden kanał

jednokanałowy ściemniacz dopuszkowy Tawoia WF101DSM Wi-Fi i BLE umożliwia włączanie, wyłączanie i regulację jasności jednego obwodu oświetleniowego.

Moduł pracuje przy napięciu 100–240 V AC i obsługuje obciążenie do 100 W. Zacisk L jest wejściem fazowym, N neutralnym, L1 wyjściem na oświetlenie, a S1 wejściem przełącznika ściennego.

Ściemniacz należy stosować wyłącznie z kompatybilnymi źródłami światła. Żarówka lub oprawa LED powinna być wyraźnie oznaczona jako przystosowana do ściemniania. Zwykłe źródła LED mogą migotać, buczeć, mieć ograniczony zakres regulacji albo nie wyłączać się prawidłowo.

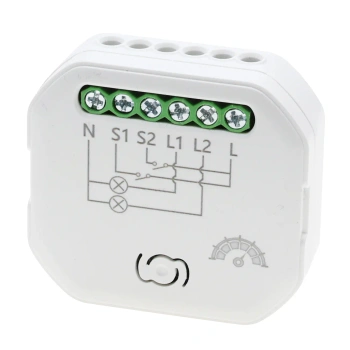

Dwukanałowy ściemniacz Tawoia TW-WD101N

dwukanałowy ściemniacz dopuszkowy Tawoia TW-WD101N Wi-Fi i BLE reguluje jasność dwóch niezależnych obwodów oświetleniowych.

Moduł ma wyjścia L1 i L2 oraz wejścia sterowania S1 i S2. Maksymalne obciążenie wynosi 60 W na każdy kanał. Oba podłączone obwody muszą wykorzystywać źródła światła zgodne ze ściemnianiem elektronicznym.

Wartości 60 W na kanał nie należy sumować i przypisywać jednemu wyjściu. Każdy kanał ma własny limit, którego nie wolno przekraczać nawet wtedy, gdy drugi kanał pozostaje nieużywany.

Przekaźnik a ściemniacz – najważniejsza różnica

Przekaźnik mechanicznie lub elektronicznie załącza pełne napięcie zasilające, natomiast ściemniacz reguluje moc przekazywaną do źródła światła. Przekaźnik jest bardziej uniwersalny w funkcji włącz/wyłącz, ale nie umożliwia płynnej regulacji jasności.

Ściemniacz wykorzystuje układ półprzewodnikowy i sterowanie fazowe napięcia przemiennego. Jego zgodność zależy nie tylko od mocy lampy, lecz także od konstrukcji elektronicznego zasilacza LED.

• Do zwykłego włączania lampy wybierz przekaźnik.
• Do regulacji jasności wybierz ściemniacz i źródło dimmable.
• Do dwóch niezależnych obwodów potrzebny jest model dwukanałowy.
• Do silnika rolety lub zasłony wybierz sterownik kierunkowy, a nie moduł oświetleniowy.

Wi-Fi i Bluetooth BLE w module dopuszkowym

Komunikacja Wi-Fi umożliwia połączenie modułu z domową siecią i systemem inteligentnego domu. Pozwala korzystać ze sterowania aplikacją, harmonogramów i scen automatyki.

Bluetooth BLE może wspierać konfigurację i komunikację z urządzeniem na małej odległości. Nie należy jednak zakładać, że samo połączenie Bluetooth zapewnia wszystkie funkcje dostępne przez sieć Wi-Fi.

Stabilność działania zdalnego zależy od zasięgu sieci w miejscu montażu. Moduł umieszczony głęboko w ścianie, metalowej puszce albo za elementami konstrukcyjnymi może odbierać słabszy sygnał.

Czy moduł wymaga przewodu neutralnego?

Wskazane moduły Tawoia wymagają podłączenia przewodu neutralnego N. Do puszki muszą być więc doprowadzone co najmniej przewód fazowy, neutralny oraz przewody wymagane przez odbiornik i lokalne sterowanie.

W starszych instalacjach w puszce włącznika często znajdują się tylko przewód fazowy i przewód powrotny do lampy. W takim przypadku montaż może wymagać doprowadzenia żyły neutralnej albo umieszczenia modułu w innym punkcie instalacji.

Nie wolno wykorzystywać przewodu ochronnego PE jako zastępczego przewodu neutralnego. Przewody PE i N pełnią odmienne funkcje i nie mogą być zamieniane w celu uruchomienia urządzenia.

Czy moduł zmieści się w standardowej puszce?

Moduły mają wymiary 49 × 46 × 19 mm, lecz sama zgodność wymiarowa nie gwarantuje wygodnego montażu. W puszce trzeba pozostawić przestrzeń na włącznik, złączki i przewody ułożone bez nadmiernego zginania.

Puszka o większej głębokości, np. około 60 mm, zwykle ułatwia instalację. Przed zakupem warto sprawdzić:

• głębokość i średnicę puszki,
• ilość miejsca zajmowaną przez mechanizm włącznika,
• liczbę i przekrój przewodów,
• miejsce na bezpieczne złączki,
• możliwość ułożenia modułu bez nacisku na zaciski.

Obciążenie rezystancyjne a lampy LED i silniki

Wartość prądu lub mocy znamionowej nie zawsze oznacza taką samą dopuszczalną moc dla każdego typu odbiornika. Żarówki LED, zasilacze impulsowe i silniki mogą podczas włączania pobierać prąd znacznie większy od wartości występującej podczas normalnej pracy.

Dlatego obciążenie należy dobierać z zapasem, uwzględniając charakter odbiornika. W przypadku dużych obciążeń, wielu zasilaczy LED albo silnika o znacznym prądzie rozruchowym może być potrzebny dodatkowy stycznik lub przekaźnik wykonawczy.

Limit 10 A przekaźnika nie oznacza automatycznie możliwości sterowania każdym odbiornikiem pobierającym mniej niż 10 A w stanie ustalonym. Trzeba uwzględnić warunki przełączania i zalecenia dokumentacji.

Jak dobrać moduł dopuszkowy?

Najpierw należy ustalić rodzaj odbiornika i oczekiwany sposób sterowania. Dopiero później można porównywać liczbę kanałów, moc i sposób montażu.

• Jeden obwód włącz/wyłącz: przekaźnik jednokanałowy.
• Dwa niezależne obwody: przekaźnik dwukanałowy.
• Regulacja jasności jednej lampy: ściemniacz jednokanałowy.
• Regulacja dwóch grup lamp: ściemniacz dwukanałowy.
• Silnik rolety góra/dół: sterownik roletowy.
• Napęd zasłony otwórz/zamknij: sterownik kurtynowy.

Przed wyborem trzeba dodatkowo sprawdzić:

• obecność przewodu neutralnego,
• napięcie zasilania odbiornika,
• prąd, moc i prąd rozruchowy,
• typ lokalnego przełącznika,
• zgodność lamp ze ściemniaczem,
• sposób sterowania silnikiem,
• wolne miejsce w puszce,
• zasięg sieci bezprzewodowej.

Sterowanie lokalne i zdalne

Moduł dopuszkowy pozwala zachować fizyczny włącznik ścienny. Jest to ważne, ponieważ domownicy mogą obsługiwać oświetlenie lub napęd w zwykły sposób, bez konieczności używania telefonu.

Sterowanie zdalne rozszerza instalację o harmonogramy i sceny. Można na przykład automatycznie wyłączać światło o określonej porze albo powiązać pracę kilku kompatybilnych urządzeń.

Dostępność konkretnych funkcji aplikacji zależy od konfiguracji systemu i oprogramowania używanego z modułem. Przed budową rozbudowanej automatyki warto sprawdzić obsługiwane scenariusze i sposób działania po utracie połączenia sieciowego.

Bezpieczeństwo montażu

Moduły są podłączane bezpośrednio do instalacji sieciowej 230 V, dlatego ich montaż powinien wykonać elektryk posiadający odpowiednie kwalifikacje. Przed rozpoczęciem pracy należy odłączyć zasilanie, zabezpieczyć obwód przed przypadkowym załączeniem i potwierdzić brak napięcia właściwym przyrządem.

Nieprawidłowe podłączenie może spowodować porażenie, zwarcie, uszkodzenie odbiornika lub pożar. Szczególnie ważne jest:

• prawidłowe rozpoznanie przewodów L, N i PE,
• zastosowanie przewodów o odpowiednim przekroju,
• pewne osadzenie żył w zaciskach,
• nieprzekraczanie prądu i mocy modułu,
• ochrona przewodów przed ściśnięciem i uszkodzeniem izolacji,
• dobór właściwego zabezpieczenia obwodu.

Moduł smart home nie zastępuje zabezpieczenia nadprądowego, różnicowoprądowego ani ochrony przeciwprzepięciowej. Jest elementem sterującym i musi pracować w prawidłowo zaprojektowanej instalacji.

Przekaźniki dopuszkowe Tawoia Smart Home w sklepie AVT

W sklepie AVT znajdziesz moduły dopuszkowe Tawoia do oświetlenia, rolet i elektrycznych zasłon. Dostępne modele łączą lokalne sterowanie z włącznika z komunikacją Wi-Fi i Bluetooth BLE.

Właściwy moduł powinien być dobrany do funkcji odbiornika, a nie tylko do liczby zacisków lub podobnego wyglądu obudowy. Przekaźnik, ściemniacz i sterownik napędu mają odmienną konstrukcję oraz nie powinny być używane zamiennie.

FAQ – przekaźniki dopuszkowe

Co to jest przekaźnik dopuszkowy?

Przekaźnik dopuszkowy jest kompaktowym modułem montowanym w puszce instalacyjnej, który steruje zasilaniem odbiornika. Wersja inteligentna może przyjmować polecenia z aplikacji, systemu automatyki i tradycyjnego włącznika.

Czy przekaźnik dopuszkowy wymaga przewodu neutralnego?

Wskazane moduły Tawoia wymagają podłączenia przewodu N. Przed zakupem trzeba sprawdzić, czy przewód neutralny jest dostępny w miejscu planowanego montażu.

Czy modułem można nadal sterować z włącznika ściennego?

Tak. Moduły mają wejścia S1 lub S1 i S2 przeznaczone do lokalnego sterowania. Właściwy typ przełącznika należy dobrać do konkretnego przekaźnika, ściemniacza albo napędu.

Czym różni się przekaźnik jednokanałowy od dwukanałowego?

Model jednokanałowy steruje jednym obwodem. dwukanałowy przekaźnik Tawoia WF201SM ma dwa niezależne wyjścia L1 i L2 oraz dwa wejścia sterujące S1 i S2.

Czy zwykły przekaźnik może sterować roletą?

Nie należy zastępować dedykowanego sterownika rolet przypadkowym przekaźnikiem oświetleniowym. Napęd wymaga bezpiecznego przełączania dwóch kierunków i blokady ich jednoczesnego załączenia.

Czy każdy silnik rolety współpracuje ze sterownikiem?

Nie. sterownik rolet Tawoia WFSTSM jest przeznaczony do silników 230 V mających osobne przewody dla obu kierunków pracy.

Czy ściemniacz działa z każdą żarówką LED?

Nie. Źródło LED musi być przystosowane do ściemniania. Informację tę należy sprawdzić na opakowaniu albo w dokumentacji lampy. Nawet wśród źródeł dimmable mogą występować różnice w minimalnej mocy i zakresie regulacji.

Jakie obciążenie obsługuje jednokanałowy ściemniacz?

ściemniacz Tawoia WF101DSM obsługuje obciążenie do 100 W. Moc źródła musi być zgodna również z wymaganiami dotyczącymi ściemniania.

Jakie obciążenie obsługuje ściemniacz dwukanałowy?

dwukanałowy ściemniacz Tawoia TW-WD101N obsługuje do 60 W na każdy kanał.

Czy moduł zmieści się za każdym włącznikiem?

Nie zawsze. Moduły mają wymiary 49 × 46 × 19 mm, ale potrzebne jest również miejsce na mechanizm włącznika, przewody i złączki. W praktyce wygodniejszy montaż zapewnia głębsza puszka instalacyjna.

Czy można zamontować moduł samodzielnie?

Urządzenie pracuje przy napięciu sieciowym, dlatego montaż powinien wykonać wykwalifikowany elektryk. Samo wyłączenie światła włącznikiem nie odłącza bezpiecznie napięcia od przewodów w puszce.
