Inteligentny ściemniacz dopuszkowy WiFi + BLE – Tawoia 2-kanałowy

Nowoczesny przekaźnik dopuszkowy Tawoia z funkcją ściemniania to kompaktowy moduł automatyki domowej przeznaczony do montażu w puszce instalacyjnej za włącznikiem ściennym. Urządzenie umożliwia zdalne sterowanie oświetleniem oraz regulację jasności dwóch niezależnych obwodów. Dzięki komunikacji WiFi oraz Bluetooth (BLE) może być sterowane z poziomu aplikacji mobilnej, systemów inteligentnego domu lub klasycznego włącznika ściennego.

Kompaktowe wymiary 49 × 46 × 19 mm sprawiają, że moduł bez problemu mieści się w standardowych puszkach instalacyjnych. Rozwiązanie sprawdza się podczas modernizacji istniejącej instalacji elektrycznej – nie ma potrzeby wymiany całej armatury oświetleniowej.

Urządzenie pracuje w sieci AC 100-240 V / 50-60 Hz, dzięki czemu może być stosowane w większości instalacji elektrycznych na świecie. Każdy z dwóch kanałów obsługuje obciążenie do 60 W, co pozwala sterować typowym oświetleniem LED lub innymi kompatybilnymi źródłami światła.

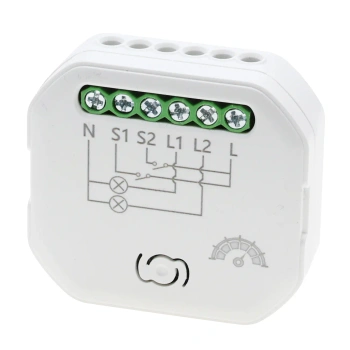

Na obudowie znajduje się czytelny schemat podłączenia, który ułatwia montaż. Moduł posiada sześć zacisków: neutralny, wejścia sterujące oraz dwa wyjścia dla obwodów oświetleniowych.

Najważniejsze zastosowania:

• sterowanie oświetleniem LED
• automatyka domowa (smart home)
• modernizacja tradycyjnych instalacji oświetleniowych
• zdalne sterowanie światłem przez aplikację
• regulacja jasności dwóch obwodów

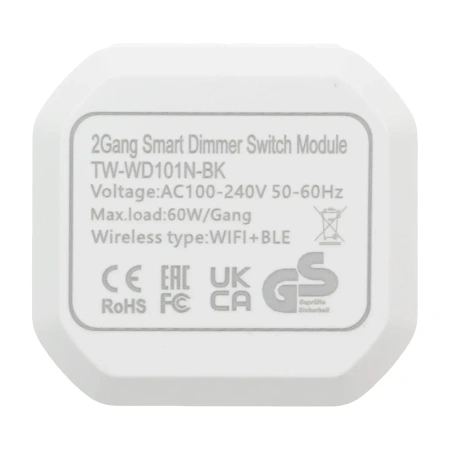

Specyfikacja techniczna

• typ urządzenia: 2-kanałowy dopuszkowy moduł ściemniacza / przekaźnika
• producent: Tawoia
• model: TW-WD101N
• zasilanie: AC 100–240 V
• częstotliwość pracy: 50–60 Hz
• maksymalne obciążenie: 60 W na kanał
• liczba kanałów: 2
• komunikacja bezprzewodowa: WiFi + Bluetooth BLE
• montaż: w puszce instalacyjnej (dopuszkowy)
• sterowanie: aplikacja mobilna / przełącznik ścienny
• zaciski: N, S1, S2, L1, L2, L
• wymiary: 49 × 46 × 19 mm
• certyfikaty: CE, RoHS, FCC, UKCA, EAC

Wskazówki montażowe

1. Sprawdź typ źródła światła
Nie wszystkie żarówki LED współpracują ze ściemniaczami. Do regulacji jasności stosuj żarówki LED typu „dimmable”.

2. Zachowaj odpowiednią przestrzeń w puszce
Moduł ma niewielkie rozmiary, ale w puszce musi pozostać miejsce na przewody. Najlepiej sprawdzają się puszki instalacyjne o głębokości 60 mm.

3. Prawidłowe podłączenie zacisków sterujących
Wejścia S1 oraz S2 służą do podłączenia klasycznego włącznika ściennego, który może sterować odpowiednimi kanałami.

4. Stabilne połączenie WiFi
Jeżeli moduł jest instalowany w metalowej puszce lub głęboko w ścianie, warto sprawdzić siłę sygnału WiFi, aby zapewnić stabilne działanie systemu smart home.

Jak działa inteligentny ściemniacz

Ściemniacze oświetlenia działają poprzez regulację mocy dostarczanej do źródła światła. W instalacjach prądu przemiennego realizuje się to najczęściej przez sterowanie fazą napięcia (phase-cut dimming).

W praktyce oznacza to, że układ elektroniczny w module odcina część sinusoidy napięcia sieciowego, zmniejszając średnią moc przekazywaną do żarówki. Im większa część sinusoidy jest odcinana, tym niższa jasność światła.

W nowoczesnych modułach smart home proces ten kontrolowany jest przez mikrokontroler, który:

• odbiera polecenia z aplikacji lub systemu automatyki,
• steruje układem wykonawczym (triakiem lub tranzystorem),
• synchronizuje pracę z częstotliwością sieci energetycznej.

Dzięki temu możliwe jest płynne sterowanie jasnością światła, tworzenie scen oświetleniowych oraz integracja z systemami inteligentnego domu.
