Akcesoria do sprzętu pomiarowego

Akcesoria do sprzętu pomiarowego

Akcesoria do sprzętu pomiarowego umożliwiają bezpieczne i wygodne łączenie mierników, oscyloskopów, zasilaczy oraz testerów z badanym obwodem. Odpowiednio dobrane przewody, sondy, chwytaki, krokodylki, wtyki i adaptery mają bezpośredni wpływ na pewność połączenia, bezpieczeństwo operatora oraz wiarygodność uzyskanego wyniku.

W tej kategorii znajdziesz elementy do budowy własnych przewodów pomiarowych, gotowe zestawy do multimetrów, sondy oscyloskopowe i temperaturowe, akcesoria do pomiarów elementów SMD oraz osprzęt przeznaczony do pracy z wyższym napięciem. Dostępne są również profesjonalne przewody, gniazda i akcesoria pomiarowe Elektro-PJP.

Jakie akcesoria pomiarowe znajdują się w ofercie?

Dobór akcesoriów zależy od rodzaju przyrządu, mierzonego parametru, wartości napięcia i prądu oraz sposobu dostępu do badanego punktu. Innego zakończenia wymaga pomiar na dużym zacisku śrubowym, innego na wyprowadzeniu układu scalonego, a jeszcze innego obserwacja przebiegu oscyloskopem.

• Gniazda pomiarowe i laboratoryjne służą do montażu bezpiecznych punktów przyłączeniowych w miernikach, zasilaczach i stanowiskach testowych.
• Krokodylki pomiarowe umożliwiają szybkie mocowanie przewodu do zacisku, śruby lub odsłoniętego przewodnika.
• Wtyki pomiarowe i bananowe wykorzystuje się do zakańczania przewodów oraz łączenia ich z przyrządami.
• Chwytaki pomiarowe ułatwiają zaczepianie sondy o cienkie wyprowadzenia i elementy elektroniczne.

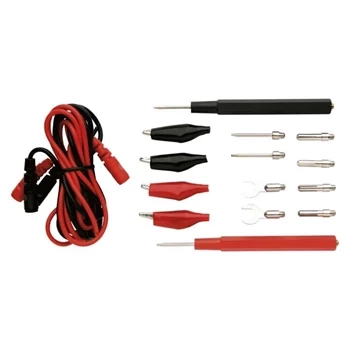

• Gotowe przewody pomiarowe są przeznaczone do bezpośredniego użycia z miernikami i zasilaczami.
• Przewody pomiarowe sprzedawane na metry pozwalają wykonać przewód o wymaganej długości i zakończeniach.
• Sondy oscyloskopowe służą do obserwowania sygnałów przy zachowaniu określonego pasma i tłumienia.
• Sondy probiercze i końcówki pomiarowe umożliwiają precyzyjny kontakt z punktem badanego obwodu.
• Sondy temperatury do mierników pozwalają kontrolować temperaturę elementów, urządzeń i instalacji.
• Przejściówki i adaptery pomiarowe umożliwiają łączenie różnych standardów złączy.
• Akcesoria pomiarowe do elementów SMD ułatwiają badanie niewielkich podzespołów montowanych powierzchniowo.
• Akcesoria pomiarowe WN do 5 kV są przeznaczone do zastosowań wymagających odpowiedniej izolacji i konstrukcji ochronnej.

Gniazda pomiarowe do urządzeń i stanowisk laboratoryjnych

Gniazda pomiarowe tworzą stałe punkty przyłączeniowe w zasilaczach, miernikach, obciążeniach elektronicznych i samodzielnie budowanych stanowiskach testowych. Przed wyborem należy sprawdzić średnicę współpracującego wtyku, dopuszczalny prąd, sposób montażu oraz stopień osłonięcia części przewodzących.

bezpieczne gniazdo pomiarowe 2 mm M3 o obciążalności 10 A jest przeznaczone do montażu panelowego i współpracy z odpowiednimi osłoniętymi wtykami. Konstrukcja bezpieczna ogranicza możliwość przypadkowego dotknięcia elementu przewodzącego.

przykręcane gniazdo bananowe do paneli pomiarowych może być wykorzystane w urządzeniach warsztatowych i konstrukcjach własnych. Przed montażem trzeba sprawdzić wymagany otwór, sposób mocowania oraz zgodność ze stosowanymi wtykami.

Wtyki, krokodylki i chwytaki pomiarowe

Rodzaj zakończenia przewodu należy dopasować do badanego punktu oraz wymaganej stabilności połączenia. Wtyk bananowy sprawdza się przy połączeniu z miernikiem lub zasilaczem, krokodylek przy większych zaciskach, a chwytak przy cienkich wyprowadzeniach i punktach testowych.

Krokodylki do przewodów pomiarowych powinny mieć szczęki dopasowane do rozmiaru badanego elementu i izolację odpowiednią do warunków pracy. Duży krokodylek nie zapewni pewnego kontaktu z małym wyprowadzeniem, natomiast zbyt mały zacisk może łatwo zsunąć się z połączenia śrubowego.

Chwytaki pomiarowe do elektroniki są przydatne podczas uruchamiania płytek, pomiarów układów scalonych i pracy z gęsto rozmieszczonymi elementami. Ich konstrukcja pozwala zaczepić przewód bez ciągłego przytrzymywania sondy ręką.

Gotowe przewody pomiarowe czy przewód na metry?

Gotowe przewody pomiarowe są dobrym wyborem, gdy potrzebny jest kompletny zestaw o określonych parametrach i zakończeniach. Przewody sprzedawane na metry pozwalają natomiast wykonać połączenie o indywidualnej długości, kolorze i konfiguracji wtyków.

Przy samodzielnej budowie przewodu trzeba dobrać:

• przekrój żyły do maksymalnego prądu,
• materiał i elastyczność izolacji do temperatury oraz sposobu użytkowania,
• napięcie znamionowe i probiercze do planowanego zastosowania,
• wtyki i końcówki do gniazd przyrządu oraz badanego obiektu,
• długość przewodu zapewniającą wygodę bez niepotrzebnego zwiększania rezystancji i podatności na zakłócenia.

Przewody pomiarowe Elektro-PJP

akcesoria pomiarowe Elektro-PJP obejmują między innymi przewody, wtyki, gniazda oraz elementy do budowy wyposażenia pomiarowego. Oferta pozwala dobrać komponenty do prostych połączeń laboratoryjnych oraz bardziej wymagających przewodów z osłoniętymi zakończeniami.

elastyczny przewód pomiarowy Elektro-PJP 0,40 mm² z podwójną izolacją PVC ma wielodrutową żyłę złożoną ze 104 drucików. Podwójna warstwa izolacji pomaga zauważyć jej uszkodzenie, ponieważ spod warstwy zewnętrznej staje się widoczny kontrastowy kolor warstwy wewnętrznej.

Przewód ma maksymalny prąd 6 A, zakres temperatury pracy od −20°C do +80°C i jest sprzedawany na metry. Może być wykorzystany do wykonania własnych przewodów pomiarowych, pod warunkiem dobrania zgodnych wtyków, końcówek i zabezpieczeń.

Sondy oscyloskopowe i znaczenie pasma

Sonda oscyloskopowa jest częścią całego toru pomiarowego i może ograniczać pasmo, zmieniać amplitudę oraz obciążać badany układ. Nie należy wybierać jej wyłącznie na podstawie rodzaju wtyku BNC.

Przy wyborze sondy oscyloskopowej do pomiaru sygnałów trzeba sprawdzić pasmo, współczynnik tłumienia, maksymalne napięcie wejściowe, pojemność wejściową i możliwość kompensacji. Typowa sonda może oferować przełączane tłumienie 1:1 i 10:1, ale rzeczywiste parametry zależą od konkretnego modelu.

Sondę kompensowaną należy wyregulować z użyciem sygnału kalibracyjnego oscyloskopu. Niewłaściwa kompensacja powoduje zniekształcenie zboczy i błędne odwzorowanie przebiegów prostokątnych.

Sondy probiercze do precyzyjnych pomiarów

Sondy probiercze do mierników i przewodów pomiarowych umożliwiają bezpośrednie dotknięcie wybranego punktu obwodu. Powinny mieć końcówkę odpowiednią do wielkości badanego elementu i osłonę ograniczającą ryzyko zwarcia sąsiednich punktów.

Długi, nieosłonięty fragment metalowej końcówki zwiększa ryzyko przypadkowego zwarcia. Przy pomiarach w urządzeniach o dużej gęstości elementów lub w instalacjach elektrycznych warto stosować sondy z krótkim odsłonięciem i osłoniętymi nasadkami.

Sondy temperatury typu K

Sonda temperatury musi być zgodna z typem termopary oraz wejściem miernika. Popularne termopary typu K są używane do pomiarów w szerokim zakresie temperatur, ale konstrukcja końcówki decyduje o tym, czy sonda nadaje się do powierzchni, powietrza, cieczy lub elementów o wysokiej temperaturze.

sonda temperatury typu K UNI-T UT-T12 o zakresie 0–800°C jest przeznaczona między innymi do współpracy z kompatybilnymi miernikami UNI-T. Deklarowana dokładność sondy wynosi ±0,4%.

Przed pomiarem trzeba sprawdzić nie tylko zakres samego czujnika, lecz także zakres wejścia temperaturowego miernika. Maksymalna temperatura termopary nie oznacza automatycznie, że cały przewód, uchwyt i izolacja mogą znajdować się w tej temperaturze.

Przejściówki i adaptery BNC, bananowe i laboratoryjne

Adaptery pomiarowe umożliwiają połączenie przyrządów i przewodów wykorzystujących różne standardy złączy. Są przydatne podczas łączenia oscyloskopu, generatora, multimetru, zasilacza i samodzielnie przygotowanych przewodów testowych.

adapter z izolowanego wtyku BNC 50 Ω na dwa bezpieczne gniazda 4 mm pozwala podłączyć przewody bananowe do przyrządu wyposażonego w złącze BNC. Może być przydatny przy generatorach, oscyloskopach i innym sprzęcie laboratoryjnym.

Samo dopasowanie mechaniczne złączy nie gwarantuje poprawności elektrycznej połączenia. Trzeba uwzględnić impedancję, dopuszczalne napięcie, pasmo i sposób połączenia masy. Adapter BNC nie zmienia automatycznie wejścia oscyloskopu w bezpieczne wejście multimetru.

Akcesoria do pomiarów elementów SMD

Akcesoria pomiarowe do elementów SMD umożliwiają chwytanie i mierzenie małych rezystorów, kondensatorów, diod oraz innych podzespołów montowanych powierzchniowo. Zwykłe sondy mogą być zbyt duże, aby zapewnić stabilny kontakt bez zwarcia sąsiednich pól.

Pęseta pomiarowa lub chwytak SMD pozwalają jednocześnie dotknąć obu końców elementu. Podczas pomiaru wlutowanego podzespołu wynik może być jednak zmieniony przez pozostałe części obwodu. W razie wątpliwości trzeba odłączyć przynajmniej jedno wyprowadzenie elementu.

Akcesoria pomiarowe WN do 5 kV

Akcesoria pomiarowe wysokiego napięcia do 5 kV są przeznaczone do zastosowań wymagających odpowiednich odstępów izolacyjnych, osłoniętych elementów przewodzących i materiałów odpornych na wysokie napięcie.

Oznaczenie 5 kV nie oznacza, że każdy element kategorii można zastosować w dowolnym obwodzie o takim napięciu. Należy sprawdzić, czy wartość dotyczy napięcia roboczego, probierczego, stałego czy przemiennego oraz w jakich warunkach została określona.

Pomiary wysokiego napięcia wymagają właściwej procedury, odpowiedniego przyrządu, sondy WN i przeszkolenia. Nie należy samodzielnie budować toru do takich pomiarów z przypadkowych przewodów i nieosłoniętych złączy.

Jak dobrać przewody i akcesoria do multimetru?

Akcesoria do multimetru powinny mieć parametry co najmniej odpowiadające napięciu, prądowi i kategorii pomiarowej wykonywanego testu. Wymiana oryginalnego przewodu na model o niższych parametrach może obniżyć bezpieczeństwo całego zestawu.

• Do pomiaru napięcia istotne są izolacja, kategoria pomiarowa i osłonięte końcówki.
• Do pomiaru dużego prądu konieczny jest właściwy przekrój przewodu i pewne połączenie.
• Do pomiaru małych rezystancji znaczenie ma rezystancja przewodów i jakość styków.
• Do elektroniki SMD potrzebne są cienkie sondy, chwytaki lub pęsety pomiarowe.
• Do dłuższych testów wygodniejsze są krokodylki i chwytaki utrzymujące stały kontakt.
• Do pomiarów temperatury należy dobrać zgodny typ termopary i złącza.

Bezpieczeństwo przewodów i złączy pomiarowych

Przed każdym pomiarem należy sprawdzić stan izolacji, wtyków, końcówek oraz miejsc połączenia przewodu. Pęknięcia, przetarcia, odsłonięte żyły, poluzowane wtyki i nadpalone styki są podstawą do wycofania akcesorium z użytkowania.

Przewód o dużym dopuszczalnym napięciu nie zapewnia bezpieczeństwa, jeżeli współpracuje z nieosłoniętym wtykiem o niższych parametrach. O bezpieczeństwie decyduje najsłabszy element całego toru: miernik, przewód, wtyk, sonda, adapter lub gniazdo.

Nie należy przekraczać dopuszczalnego prądu przewodu ani złącza. Zbyt duży prąd może spowodować nagrzewanie, uszkodzenie izolacji i utratę sprężystości styku.

Akcesoria do sprzętu pomiarowego w sklepie AVT

W sklepie AVT znajdziesz gotowe przewody do multimetrów i sprzętu laboratoryjnego, sondy oscyloskopowe do pomiarów sygnałów, sondy temperatury do kompatybilnych mierników oraz elementy do wykonania własnych połączeń.

Najlepsze akcesorium to takie, które pasuje mechanicznie, elektrycznie i pod względem bezpieczeństwa. Przed zakupem należy sprawdzić rodzaj złącza, maksymalne napięcie i prąd, kategorię pomiarową, pasmo oraz środowisko, w którym zestaw będzie używany.

FAQ – akcesoria do sprzętu pomiarowego

Jakie akcesoria są potrzebne do multimetru?

Podstawowym wyposażeniem multimetru są przewody zakończone wtykami i sondami probierczymi. Do dłuższych pomiarów przydatne są również krokodylki, chwytaki, pęsety SMD oraz sonda temperatury, jeżeli miernik obsługuje termoparę.

Czym różni się przewód pomiarowy od zwykłego przewodu?

Przewód pomiarowy jest dobierany pod kątem elastyczności, jakości izolacji, napięcia, prądu i częstego zginania. Przykładowy przewód pomiarowy Elektro-PJP 0,40 mm² z podwójną izolacją ma wielodrutową, elastyczną żyłę i konstrukcję ułatwiającą wykrycie uszkodzenia izolacji.

Jak dobrać sondę oscyloskopową?

Należy sprawdzić pasmo, tłumienie, maksymalne napięcie, pojemność wejściową i zgodność z wejściem oscyloskopu. Pasmo sondy powinno być wystarczające dla mierzonego sygnału i nie powinno ograniczać możliwości przyrządu.

Czy każda sonda temperatury pasuje do każdego multimetru?

Nie. Trzeba dopasować typ termopary, złącze oraz zakres obsługiwany przez miernik. sonda typu K UNI-T UT-T12 do 800°C jest przeznaczona do współpracy z kompatybilnymi miernikami obsługującymi termopary typu K.

Do czego służy adapter BNC na gniazda bananowe?

Adapter BNC na gniazda 4 mm umożliwia podłączenie przewodów bananowych do urządzenia wyposażonego w złącze BNC. Trzeba jednak uwzględnić impedancję, pasmo, dopuszczalne napięcie i sposób połączenia masy.

Kiedy stosować chwytaki zamiast sond probierczych?

Chwytaki są przydatne, gdy połączenie ma pozostać stabilne przez dłuższy czas albo gdy obie ręce są potrzebne do regulacji urządzenia. Zmniejszają ryzyko zsunięcia sondy i przypadkowego zwarcia sąsiednich punktów.

Czy można samodzielnie wykonać przewody pomiarowe?

Tak, pod warunkiem prawidłowego doboru przewodu, wtyków, sond i zabezpieczeń. Samodzielnie wykonany przewód nie powinien być używany przy niebezpiecznych napięciach, jeżeli nie można potwierdzić parametrów całego zestawu.
