Przejściówki, adaptery

Mnogość standardów połączeń elektrycznych w urządzeniach pomiarowych wynika z konkretnych wyzwań, z jakimi elektronicy muszą mierzyć się w codziennej pracy. Aparatura pracująca z sygnałami o częstotliwości radiowej ( generatory , analizatory widma, oscyloskopy , wzmacniacze szerokopasmowe, etc.) wymaga stosowania złączy i przewodów koncentrycznych o określonej impedancji falowej, podczas gdy zasilacze laboratoryjne, obciążenia elektroniczne i mierniki uniwersalne korzystają z wygodnych, szeroko rozpowszechnionych złączy bananowych. Dodając do tego różne typy złączy, a nawet zróżnicowane rozmiary, otrzymujemy pokaźny zestaw niekompatybilnych ze sobą standardów. Na szczęście, istnieje spora grupa akcesoriów umożliwiających wygodne łączenie przewodów pomiarowych zakończonych złączami należącymi do różnych systemów – mowa o adapterach pomiarowych .

Przejściówki pomiarowe dla systemu złączy bananowych

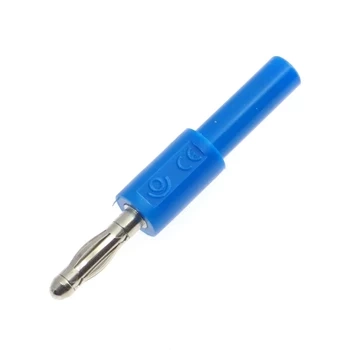

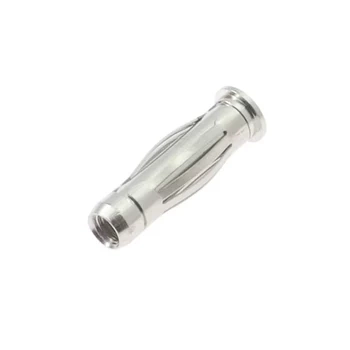

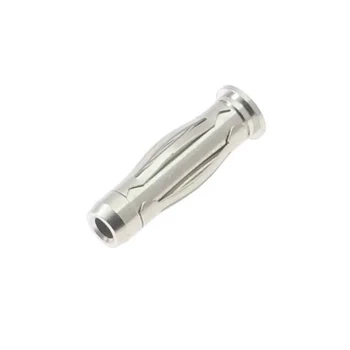

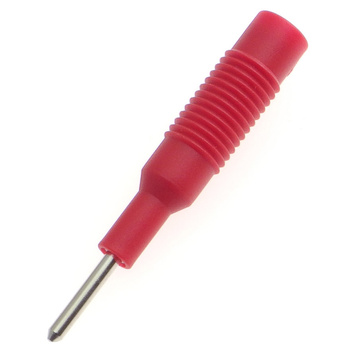

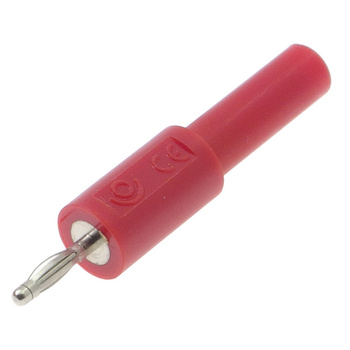

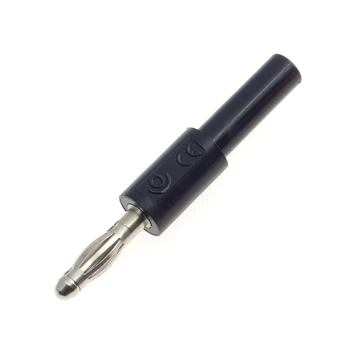

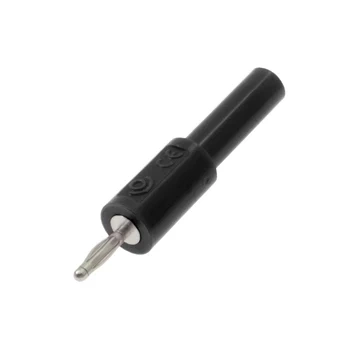

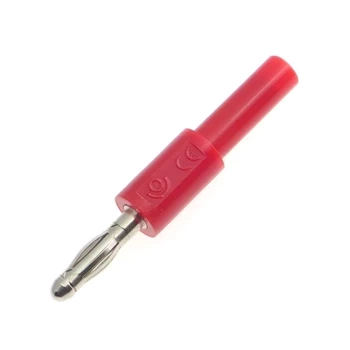

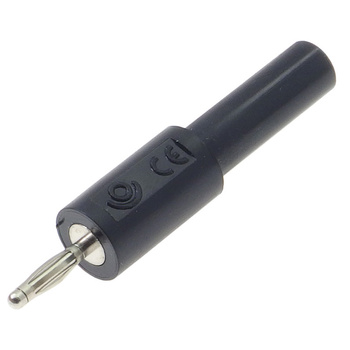

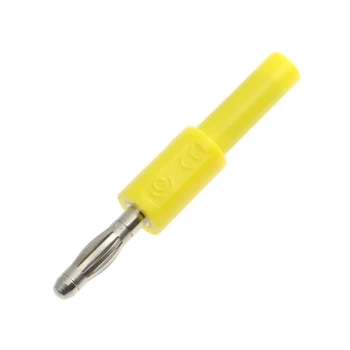

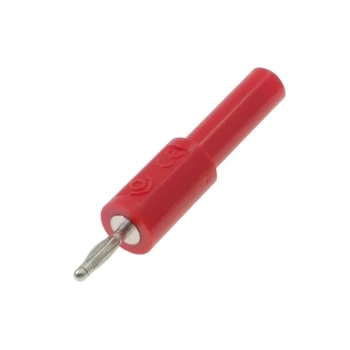

Adaptery pomiarowe , przeznaczone do użycia w urządzeniach wyposażonych w gniazda typu banan , można podzielić na kilka podkategorii. Do pierwszej z nich należą przejściówki, pozwalające na przejście z jednego rozmiaru wtyku na inny. Przykładem będzie prosty, metalowy adapter (dostępny w naszym sklepie pod numerem katalogowym 60442-NI), umożliwiający podłączenie przewodów pomiarowych z wtykiem bananowym 2 mm do standardowego gniazda 4 mm. Mamy także analogiczną wersję adaptera (kod 60440-NI), posiadającą gwint wewnętrzny M3 zamiast miniaturowego gniazda bananowego. W naszej ofercie znalazły się także adaptery, zamieniające zwykłe gniazdo typu banan 4 mm na gniazdo bezpieczne, doskonałe do pomiarów przy napięciach do 1 kV i natężeniach nie przekraczających 36 A. Nie zabrakło też adapterów pozwalających na podłączenie przewodów z wtykami bezpiecznymi do zwykłych gniazd typu banan oraz przejściówek zawierających gniazdo izolowane 2 mm oraz wtyk bezpieczny 4 mm.

Przejściówki koncentryczne

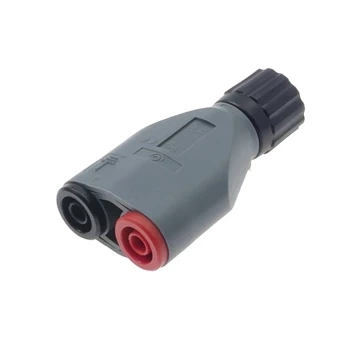

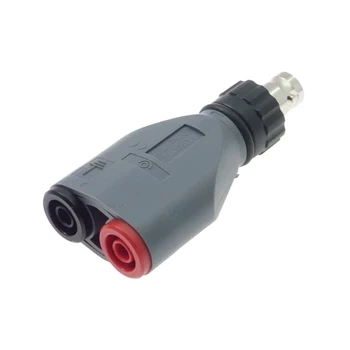

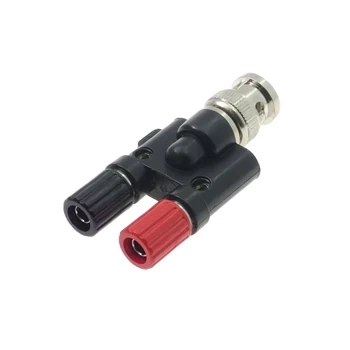

Podczas prowadzenia pomiarów z wykorzystaniem oscyloskopów często zachodzi potrzeba monitorowania napięcia, dostępnego jedynie na przewodach ze złączami w systemie bananowym. Próba manualnego pomiaru przez dotknięcie końcówką igłową sondy oscyloskopowej do odsłoniętych styków złączy zdecydowanie nie jest najlepszym pomysłem – w takich sytuacjach nieocenioną pomocą okazują się specjalne przejściówki pomiarowe , pozwalające na bezpośrednie przejście z gniazda BNC na dwa gniazda bananowe 4 mm. Opisywane adaptery doskonale sprawdzają się też przy wyprowadzaniu sygnałów generatorów arbitralnych i funkcyjnych na przewody bananowe. W naszej ofercie znalazły się adaptery pomiarowe z gniazdami bezpiecznymi (banan 4 mm) oraz z gniazdem koncentrycznym lub (w innej wersji) izolowanym wtykiem BNC. Mamy także bardzo użyteczny adapter z gniazdem BNC oraz dwoma gniazdami laboratoryjnymi, umożliwiającymi zarówno wpięcie przewodów pomiarowych z wtykami BNC, jak i przykręcenie końcówek widełkowych.

Pozostałe akcesoria pomiarowe

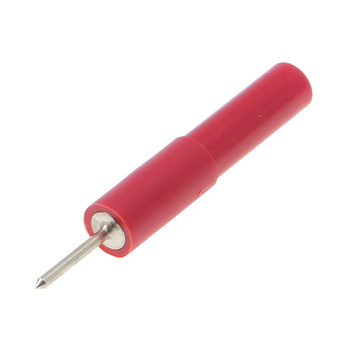

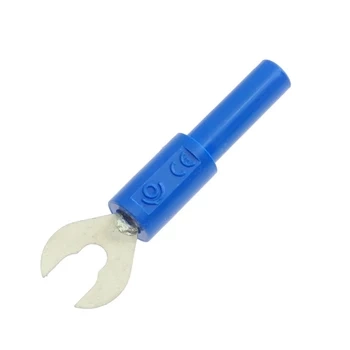

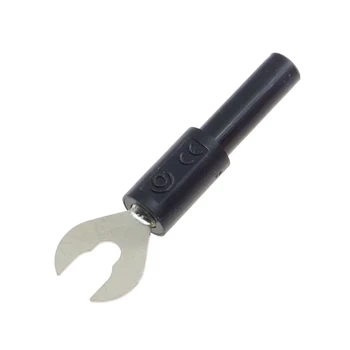

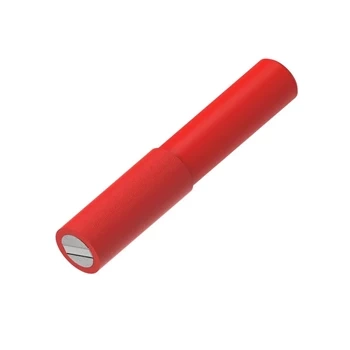

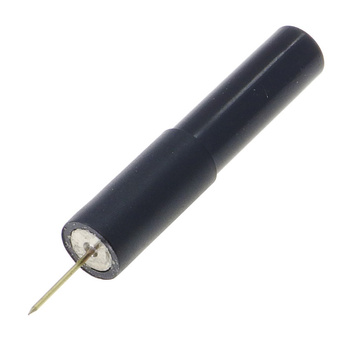

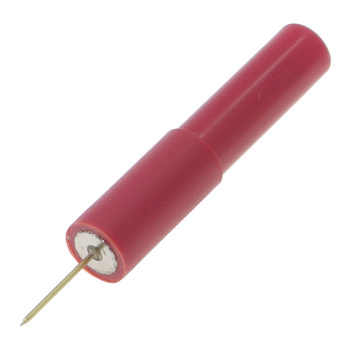

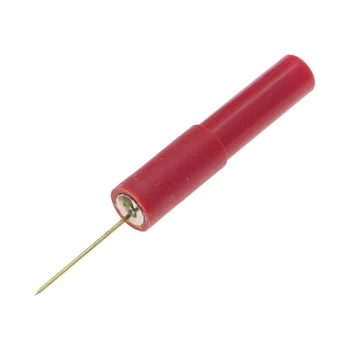

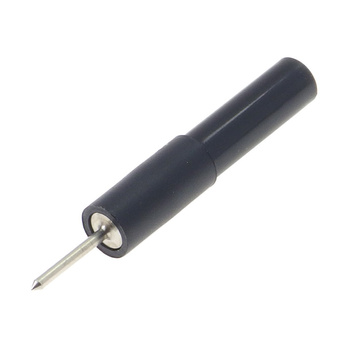

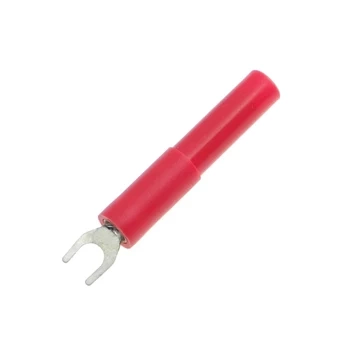

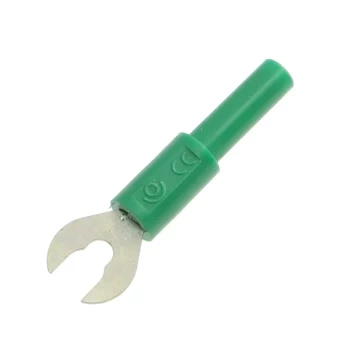

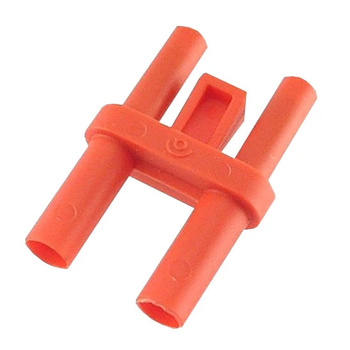

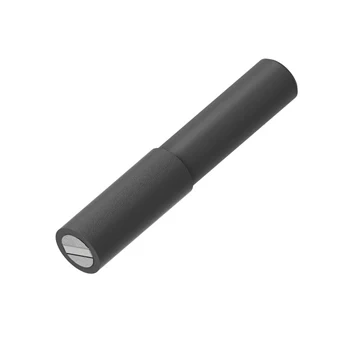

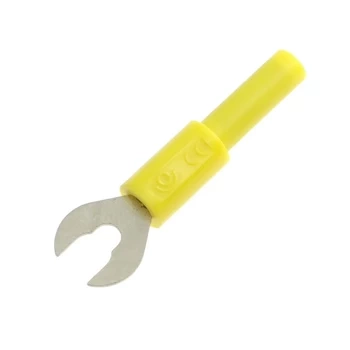

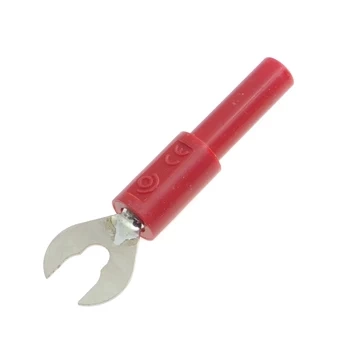

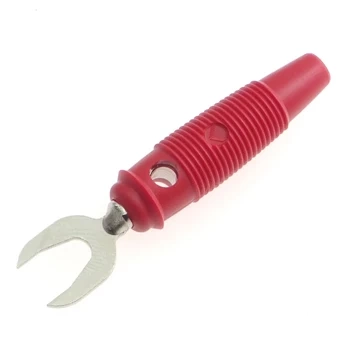

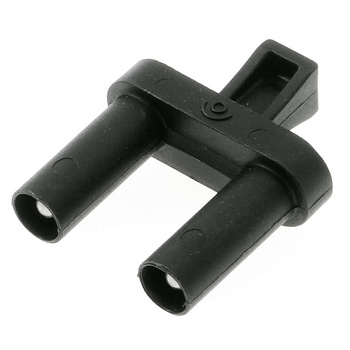

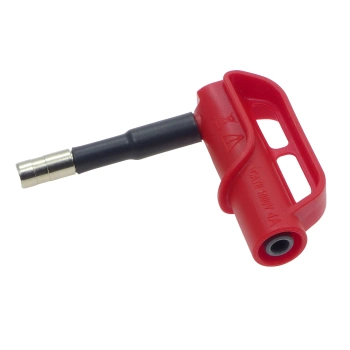

W ofercie Sklepu AVT znalazła się grupa szczególnie interesujących adapterów pomiarowych , wyposażonych w styki magnetyczne . Rozwiązanie takie znakomicie ułatwia prowadzenie niektórych pomiarów, pozwalając operatorowi na łatwe podłączenie metalowego (stalowego) styku do gniazda urządzenia pomiarowego, bez konieczności ręcznego przytrzymywania obu elementów przez czas pomiaru. Mamy także wysokiej jakości widełki kablowe z rozwarciem dwustopniowym o szerokościach 6,3 i 4,3 mm, umożliwiające podłączenie przewodów z wtykami banan 4 mm do zacisków laboratoryjnych. Do naszej oferty trafiły ponadto adaptery igłowe, mostki zwierne z wtykami i gniazdami bananowymi, a nawet specjalne przejściówki pomiarowe , służące do podłączenia wtyków banan 4 mm do listew śrubowych (np. popularnych złączy ARK).
