Gniazda multimedialne Ceramic Loft

Którą kategorię RJ45 wybrać?

• Kat. 5e przenosi 1 Gb/s na odcinku do 100 m. Wystarczy do internetu światłowodowego, telewizji IP i domowej sieci LAN. Sprzedawana jako moduł bez ramki.
• Kat. 6 również przenosi 1 Gb/s do 100 m, a 10 Gb/s na krótszym odcinku, zwykle 37–55 m, zależnie od zakłóceń między kablami. Dostępna z ramką ceramiczną lub drewnianą.

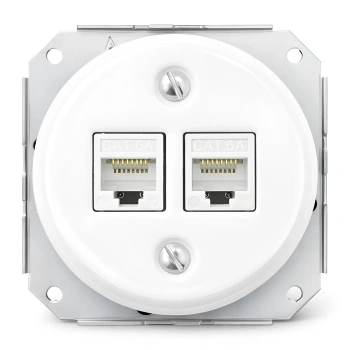

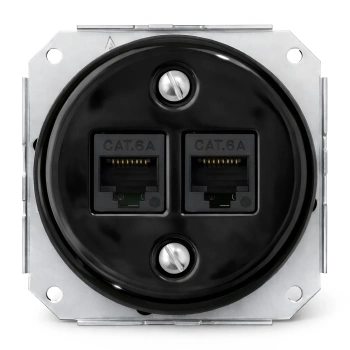

• Kat. 6A przenosi 10 Gb/s na pełnych 100 m przy paśmie do 500 MHz. To wybór do sieci z serwerem NAS, monitoringiem IP i streamingiem w wysokiej rozdzielczości. Sprzedawana jako moduł bez ramki.

Rzeczywistą przepustowość wyznacza najsłabszy element toru. Do gniazda prowadź więc skrętkę co najmniej tej samej kategorii co gniazdo i stosuj przewody krosowe tej samej kategorii.

Trzy złącza w gnieździe antenowym

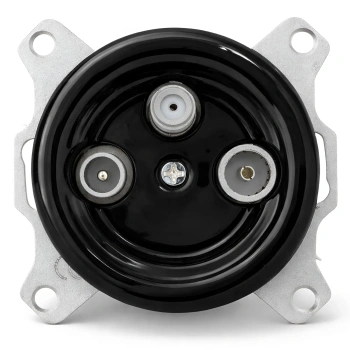

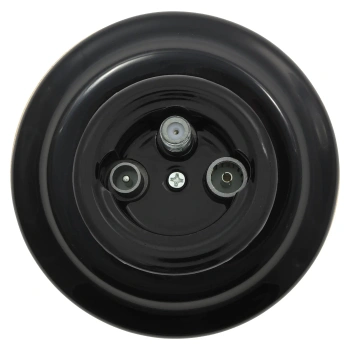

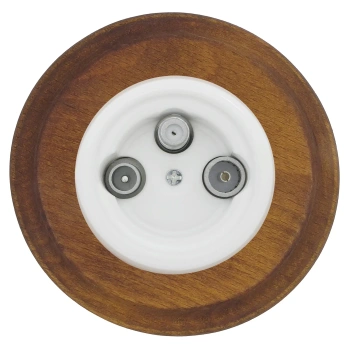

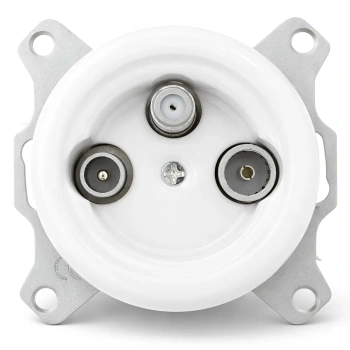

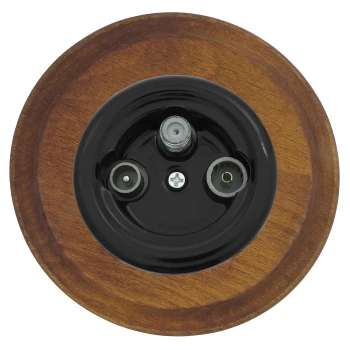

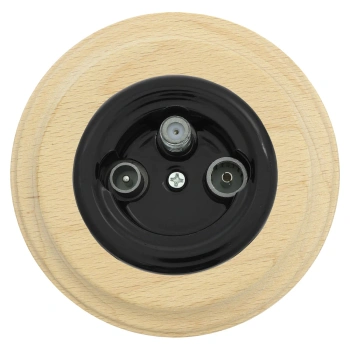

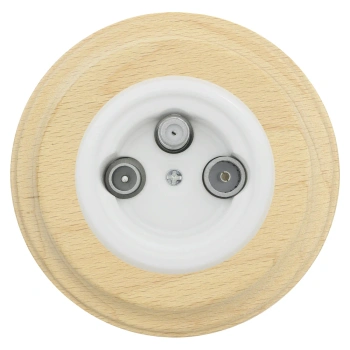

Gniazdo antenowe ma złącze TV (IEC) do telewizji naziemnej DVB-T2, złącze SAT typu F do tunera satelitarnego, które przenosi też zasilanie konwertera LNB, oraz złącze RADIO do tunera FM lub DAB. Do gniazda doprowadza się kabel koncentryczny 75 Ω. Gniazdo jest dostępne jako moduł albo z ramką ceramiczną lub drewnianą.

Gdzie zaplanować taki punkt?

Gniazdo sieciowe obok gniazda 230 V najwygodniej umieścić za telewizorem albo przy biurku. Modułów nie trzeba wtedy kupować osobno, bo w zestawach w ramkach podwójnych gniazdo 2 × RJ45 lub TV/SAT sąsiaduje z gniazdem z bolcem, a w ramce potrójnej są wszystkie trzy. Dwa porty w jednym module wystarczą np. dla telewizora i konsoli albo komputera i drukarki.

Moduł zestawisz też samodzielnie w ramce Ceramic Loft, np. z gniazdem 230 V i ładowarką USB z tej samej serii.

Na co uważać przy układaniu kabli

Skrętkę i kabel koncentryczny układa się w odstępie od przewodów 230 V, a tam, gdzie trasy muszą się przeciąć, krzyżuje się je pod kątem prostym. Oba zabiegi ograniczają zakłócenia. Pod gniazdo multimedialne wybierz puszkę głęboką, ponieważ skrętka i kabel antenowy mają duży minimalny promień zgięcia.

Przegląd całej serii znajdziesz na stronie Ceramic Loft, a gniazda multimedialne w innych stylistykach w dziale Gniazda multimedialne.
