Detektory napięcia, kabli, metali

Detektory napięcia, kabli i metali do lokalizacji instalacji

Detektory napięcia, kabli i metali do ścian, podłóg i instalacji służą do orientacyjnego wykrywania napięcia, lokalizowania przewodów, metali, rur oraz elementów drewnianych przed wierceniem, cięciem lub pracami serwisowymi. W zależności od modelu mogą działać jako bezdotykowe próbniki napięcia, skanery ścienne albo lokalizatory kabli z nadajnikiem i odbiornikiem.

W tej kategorii znajdziesz bezdotykowe testery napięcia Habotest, wykrywacze przewodów, metali i drewna FNIRSI, lokalizatory kabli i przewodów NOYAFA oraz profesjonalne lokalizatory instalacji Forscher. Dobór urządzenia zależy od tego, czy chcesz wykryć napięcie, przeskanować ścianę, czy prześledzić konkretny przewód na większej odległości.

Detektor napięcia, skaner ścienny czy lokalizator kabli?

Bezdotykowy detektor napięcia NCV wykrywa pole elektryczne w pobliżu przewodu pod napięciem. Jest przydatny do szybkiej kontroli obecności napięcia AC, ale nie służy do dokładnego trasowania kabli ani do pewnego potwierdzania braku napięcia.

Wykrywacz przewodów, metali i drewna skanuje powierzchnię ściany, podłogi lub sufitu. Pomaga znaleźć przewody pod napięciem, elementy metalowe, rury albo profile drewniane przed wierceniem.

Lokalizator kabli z nadajnikiem i odbiornikiem pozwala śledzić przebieg konkretnego przewodu w ścianie, podłodze lub gruncie. To rozwiązanie do dłuższych tras i bardziej zaawansowanej diagnostyki niż zwykły skaner ścienny.

Bezdotykowe testery napięcia NCV

Bezdotykowy tester napięcia pozwala orientacyjnie wykryć przewód z napięciem przemiennym bez odsłaniania metalowej żyły. Wystarczy zbliżyć końcówkę próbnika do izolacji przewodu, gniazda lub miejsca, w którym może przebiegać instalacja.

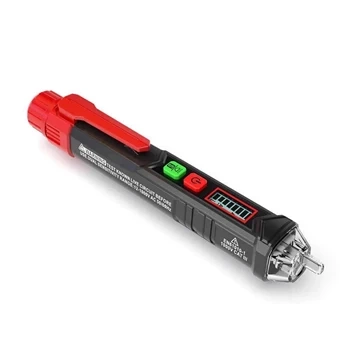

bezdotykowy tester napięcia i faz Habotest HT100P pracuje w zakresach 12–1000 V AC oraz 48–1000 V AC. Sygnalizuje wykrycie napięcia światłem, dźwiękiem i wskaźnikiem intensywności sygnału. Ma także funkcje sprawdzania kolejności faz, wykrywania przerw oraz orientacyjnego rozróżniania przewodów aktywnych i nieaktywnych.

Brak sygnału NCV nie jest jednak pewnym potwierdzeniem braku napięcia. Na wskazanie mogą wpływać ekranowanie przewodu, głębokość ułożenia, wilgoć, zakłócenia i sposób prowadzenia instalacji.

Wykrywacze przewodów, metali i drewna w ścianach

Wielofunkcyjny wykrywacz ścienny pomaga sprawdzić, co znajduje się pod powierzchnią przed wierceniem lub cięciem. W zależności od trybu może wykrywać przewody pod napięciem, metale magnetyczne i niemagnetyczne oraz elementy drewniane.

wykrywacz przewodów, metali i drewna FNIRSI WD-02 oferuje osobne tryby detekcji metalu, kabli pod napięciem i drewna. Wskazuje rodzaj wykrytego obiektu, jego środek oraz przybliżoną głębokość. Według danych źródłowych wykrywa drewno do 38 mm, przewody pod napięciem do 40 mm, metale niemagnetyczne do 100 mm i metale magnetyczne do 120 mm.

Lokalizatory kabli NOYAFA i Forscher

Lokalizator kabli z nadajnikiem jest przeznaczony do śledzenia trasy konkretnego przewodu, a nie tylko do ogólnego skanowania powierzchni. Nadajnik wprowadza sygnał do przewodu, a odbiornik pomaga odnaleźć jego przebieg w ścianie, podłodze lub gruncie.

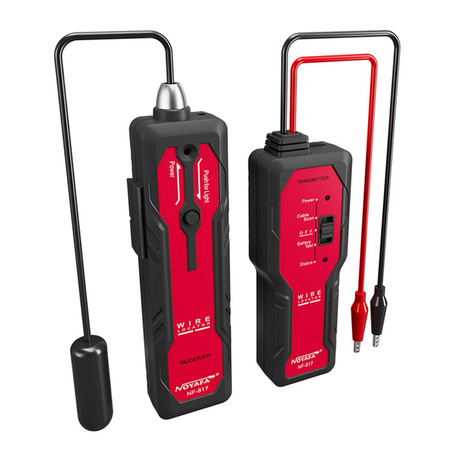

lokalizator kabli i przewodów NOYAFA NF-817L składa się z nadajnika oraz odbiornika. Umożliwia śledzenie przewodów o długości do 500 m i lokalizowanie ich na głębokości do 0,8 m. Sprawdza się przy trasowaniu kabli w ścianach, pod ziemią, w ogrodzie i przy instalacjach robotów koszących.

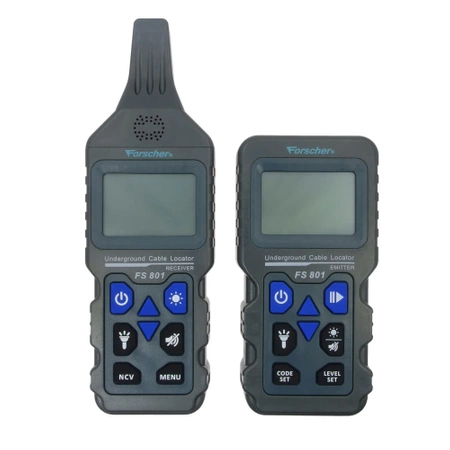

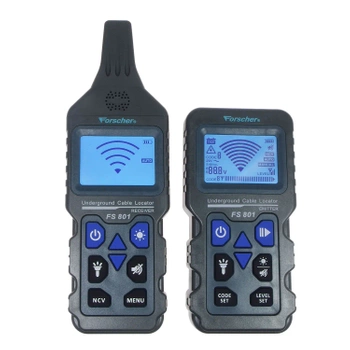

profesjonalny lokalizator instalacji Forscher FS801 jest bardziej rozbudowanym urządzeniem do lokalizacji przewodów i rur w ścianach, podłogach oraz gruncie. Według danych źródłowych lokalizuje instalacje do 250 cm pod powierzchnią, umożliwia pracę w aktywnych instalacjach do 400 V AC i oferuje transmisję sygnału na dystansie do 10 km.

Jak wybrać detektor napięcia lub lokalizator przewodów?

Najpierw trzeba określić rodzaj pracy. Do szybkiej kontroli napięcia wystarczy próbnik NCV. Do wiercenia w mieszkaniu przydatny będzie skaner ścienny. Do śledzenia kabla w gruncie, instalacji ogrodowej lub długiej trasie potrzebny jest lokalizator z nadajnikiem i odbiornikiem.

• bezdotykowy detektor napięcia AC – do orientacyjnego wykrywania przewodów pod napięciem,
• wykrywacz przewodów w ścianie – do sprawdzania obszaru przed wierceniem,
• detektor metali i rur – do lokalizacji elementów przewodzących pod powierzchnią,
• wykrywacz drewna – do szukania profili i belek pod płytami,
• lokalizator kabli z nadajnikiem – do trasowania konkretnego przewodu,
• profesjonalny lokalizator instalacji – do większych głębokości, długich tras i bardziej wymagającej diagnostyki.

Co wpływa na skuteczność wykrywania?

Skuteczność detekcji zależy od rodzaju ściany, głębokości przewodu, materiału instalacji, obecności napięcia, wilgoci i zakłóceń elektromagnetycznych. Metalowa siatka, zbrojenie, folia aluminiowa, ekranowane kable lub wiele przewodów prowadzonych blisko siebie mogą utrudniać odczyt.

Przed wierceniem warto przeskanować obszar w kilku kierunkach i wykonać więcej niż jeden przejazd. Jeżeli wskazania są niejednoznaczne, nie należy wiercić „na próbę” — lepiej zmienić tryb pomiaru, sprawdzić sąsiedni obszar lub użyć innej metody lokalizacji.

Bezpieczeństwo przed wierceniem i pracą przy instalacji

Żaden elektroniczny detektor nie gwarantuje wykrycia wszystkich instalacji w każdych warunkach. Przed wierceniem trzeba uwzględnić typowe trasy prowadzenia przewodów, rozmieszczenie gniazd, puszek i włączników oraz dostępną dokumentację budynku.

Bezdotykowy próbnik napięcia nie zastępuje dwubiegunowego testera napięcia ani procedury sprawdzania braku napięcia. Przy instalacjach energetycznych, nieznanym układzie przewodów lub pracach w miejscach krytycznych należy stosować odpowiednie przyrządy i procedury bezpieczeństwa.
