Lokalizator kabli, przewodów i rur Noyafa NF-829

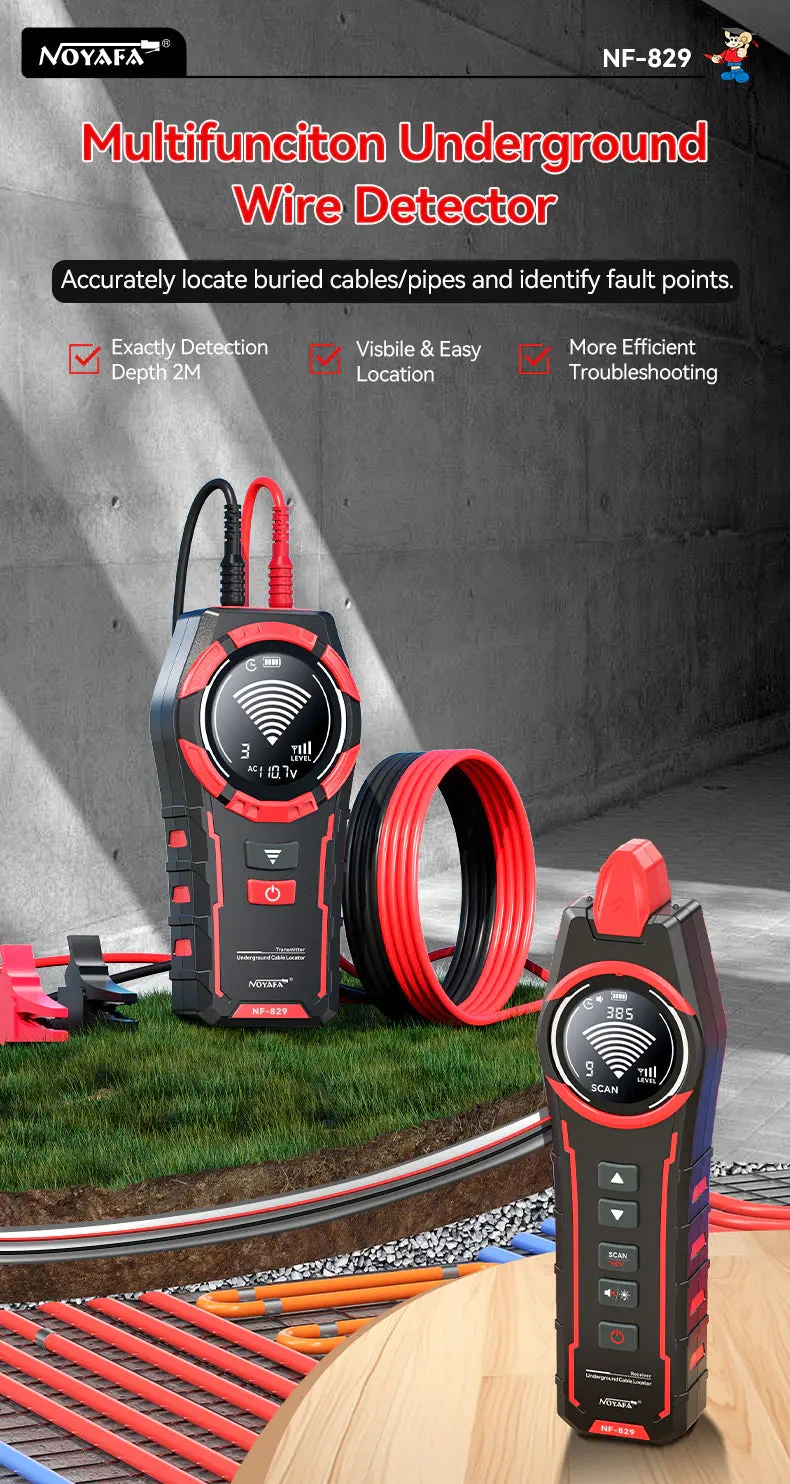

Noyafa NF-829 to lokalizator przewodów, kabli i metalowych rur przeznaczony do pracy w ścianach, podłogach oraz w gruncie. Zestaw składa się z nadajnika i ręcznego odbiornika, dzięki czemu pozwala śledzić trasę instalacji, szukać przerw w przewodach, lokalizować zwarcia oraz identyfikować wybrane obwody.

Urządzenie sprawdza się przy instalacjach elektrycznych, kablach komunikacyjnych, przewodach ogrzewania podłogowego, przewodach prowadzonych w ziemi oraz przy metalowych rurach, do których można doprowadzić sygnał nadajnika. Odbiornik pokazuje siłę sygnału na ekranie i sygnalizuje ją dźwiękiem, co ułatwia prowadzenie sondy wzdłuż trasy przewodu.

Zasięg lokalizowania nie jest jedną stałą wartością. Zależy od sposobu podłączenia nadajnika, uziemienia, długości przewodu, wilgotności gruntu, ekranowania kabla i warunków pomiarowych. Najlepsze rezultaty uzyskuje się zwykle przy poprawnym uziemieniu przewodu powrotnego i odpowiednim oddaleniu punktu uziemienia od badanego przewodu.

Do czego służy Noyafa NF-829?

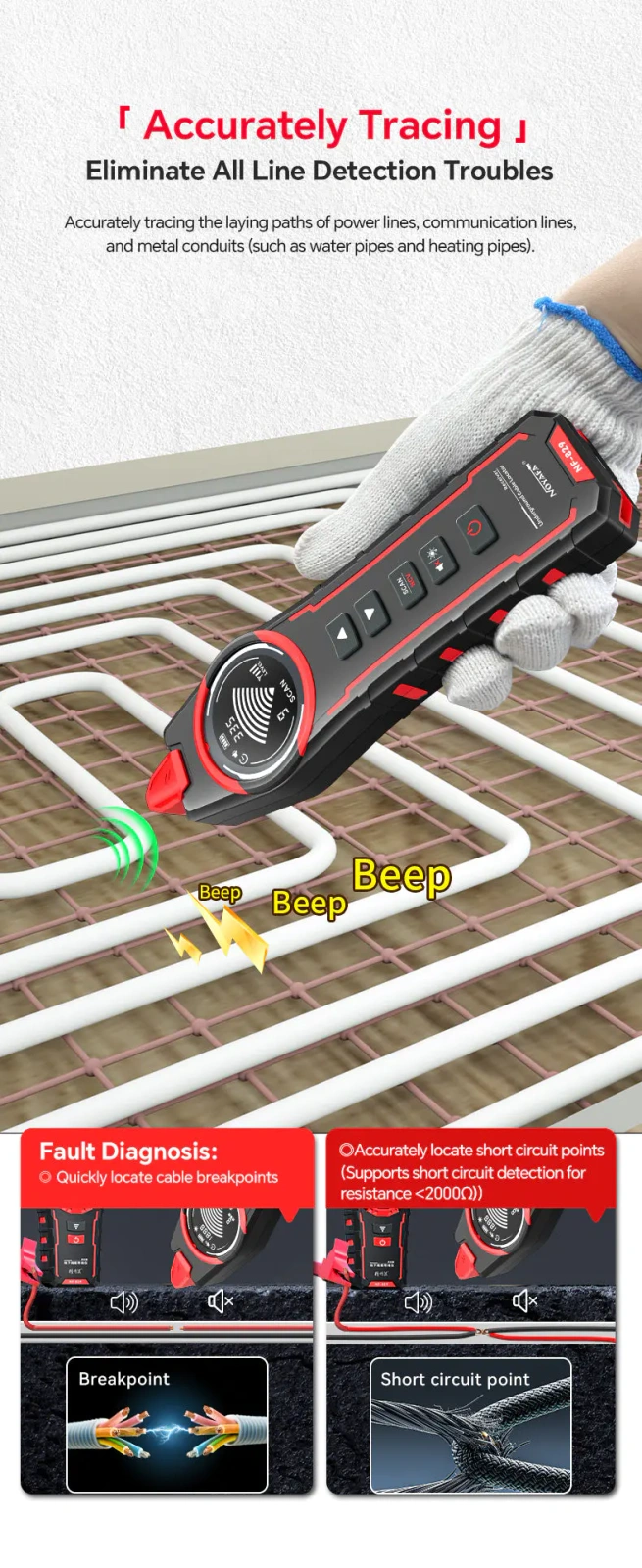

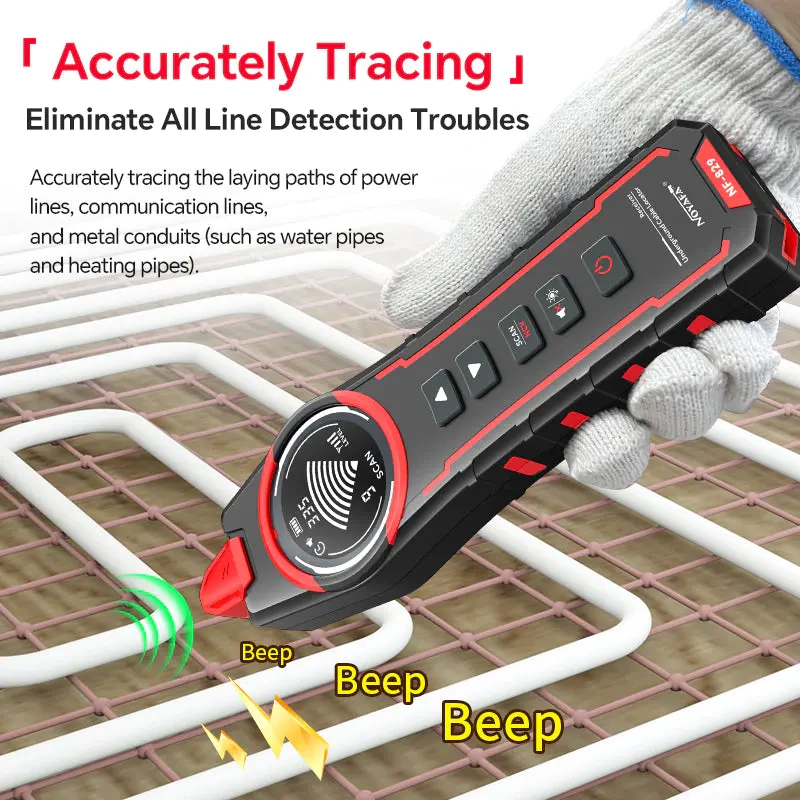

• śledzenie przebiegu przewodów w ścianach, podłogach i gruncie

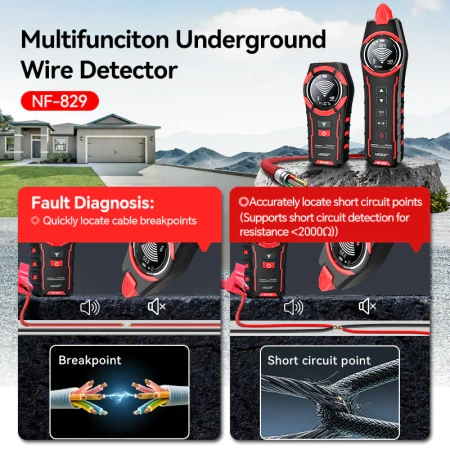

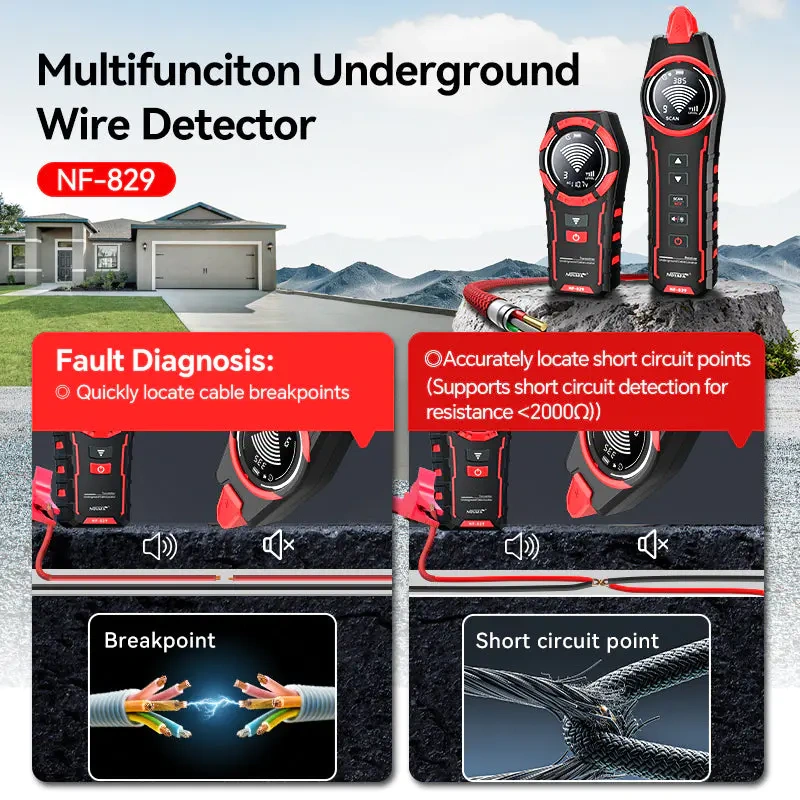

• lokalizowanie przerw w kablach i przewodach ogrzewania podłogowego
• lokalizowanie zwarć pomiędzy żyłami przewodu
• identyfikowanie zabezpieczenia przypisanego do badanego obwodu
• wykrywanie metalowych rur wodnych, grzewczych i gazowych
• praca z kablami ekranowanymi po podłączeniu sygnału do ekranu lub pancerza

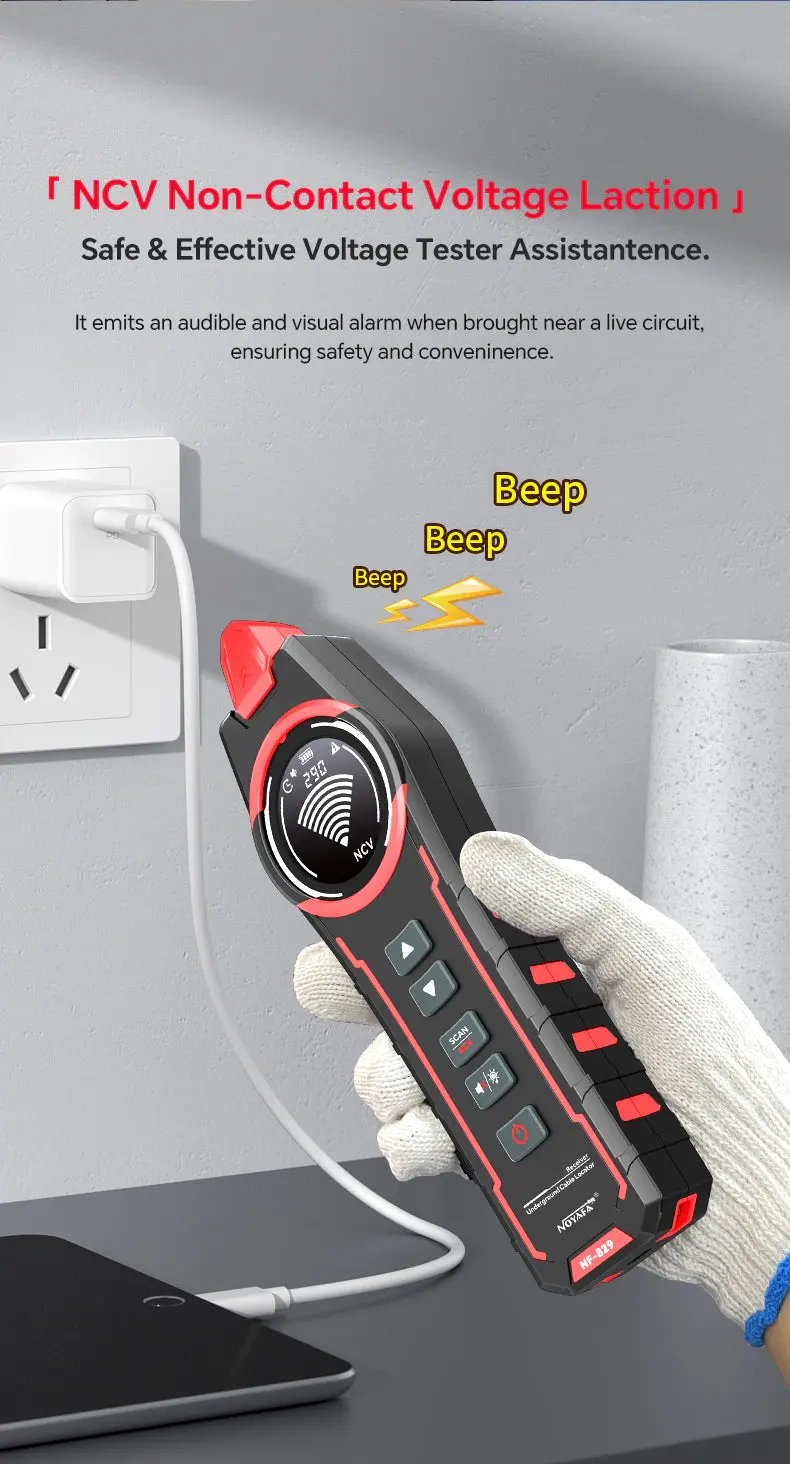

• bezkontaktowe wykrywanie napięcia AC funkcją NCV w odbiorniku

Najważniejsze cechy

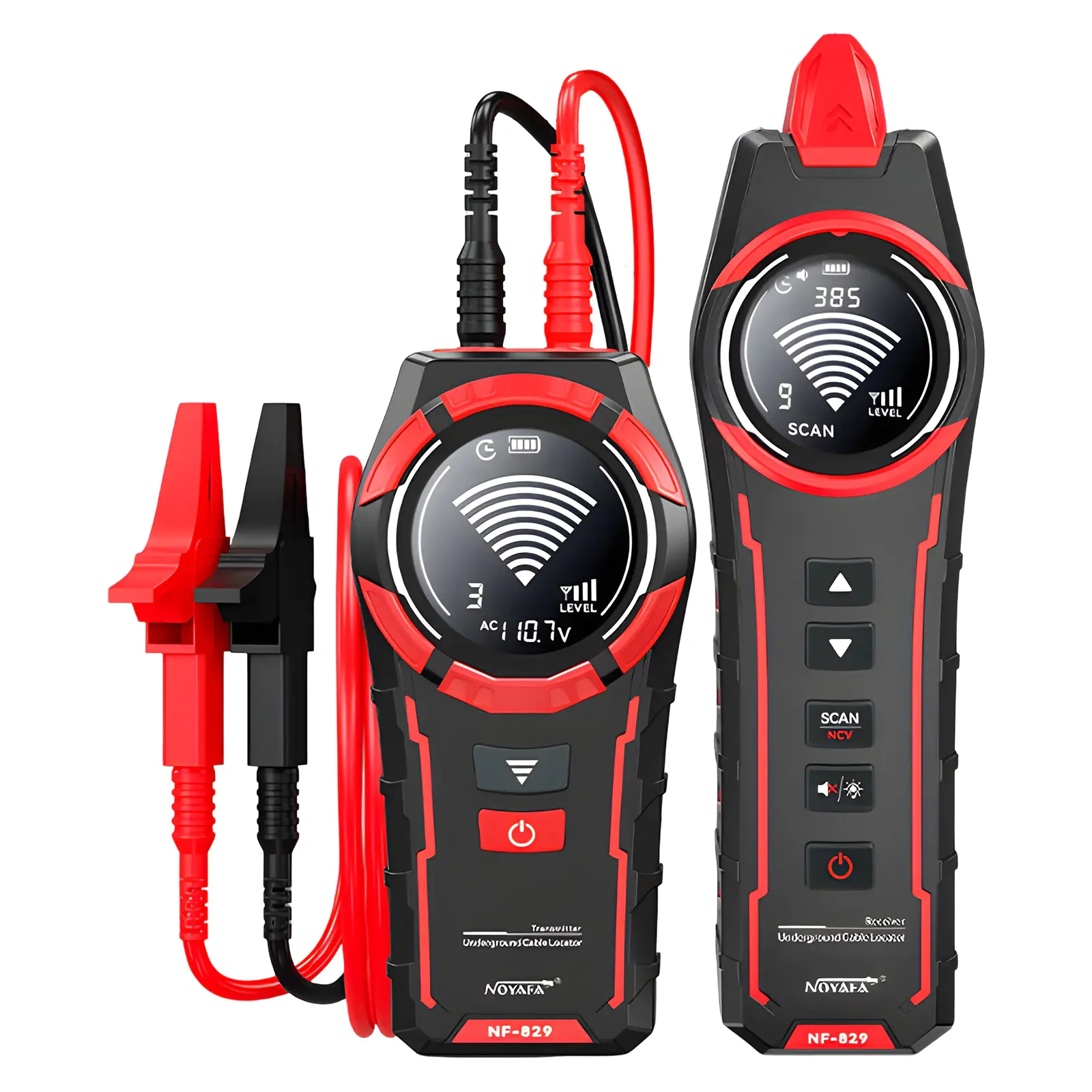

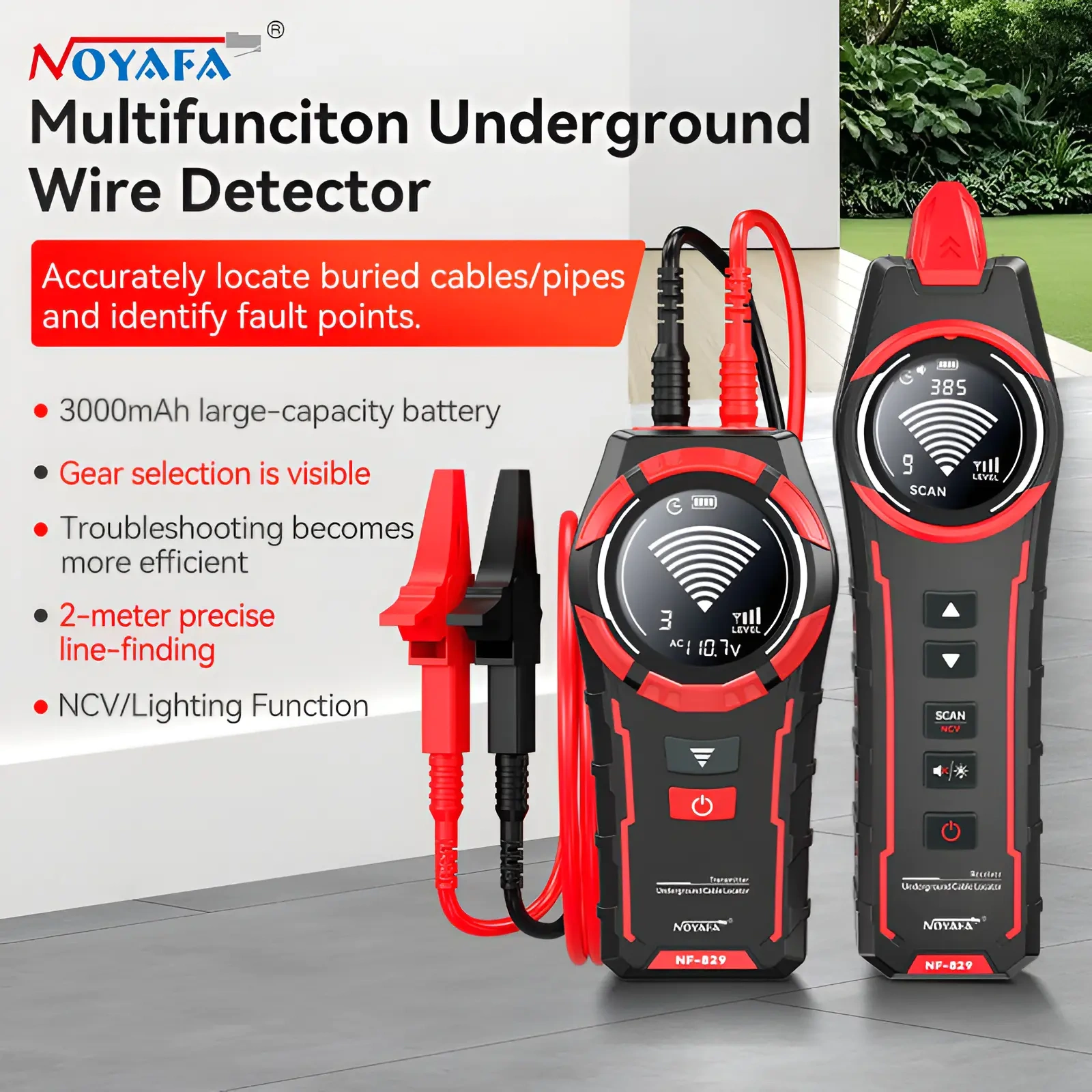

• zestaw: nadajnik sygnału i ręczny odbiornik
• częstotliwość sygnału lokalizacyjnego: 125kHz
• 3 poziomy sygnału wyjściowego nadajnika
• 9 poziomów czułości odbiornika
• sygnalizacja siły sygnału na ekranie i dźwiękiem
• funkcja NCV do bezkontaktowego wykrywania napięcia AC

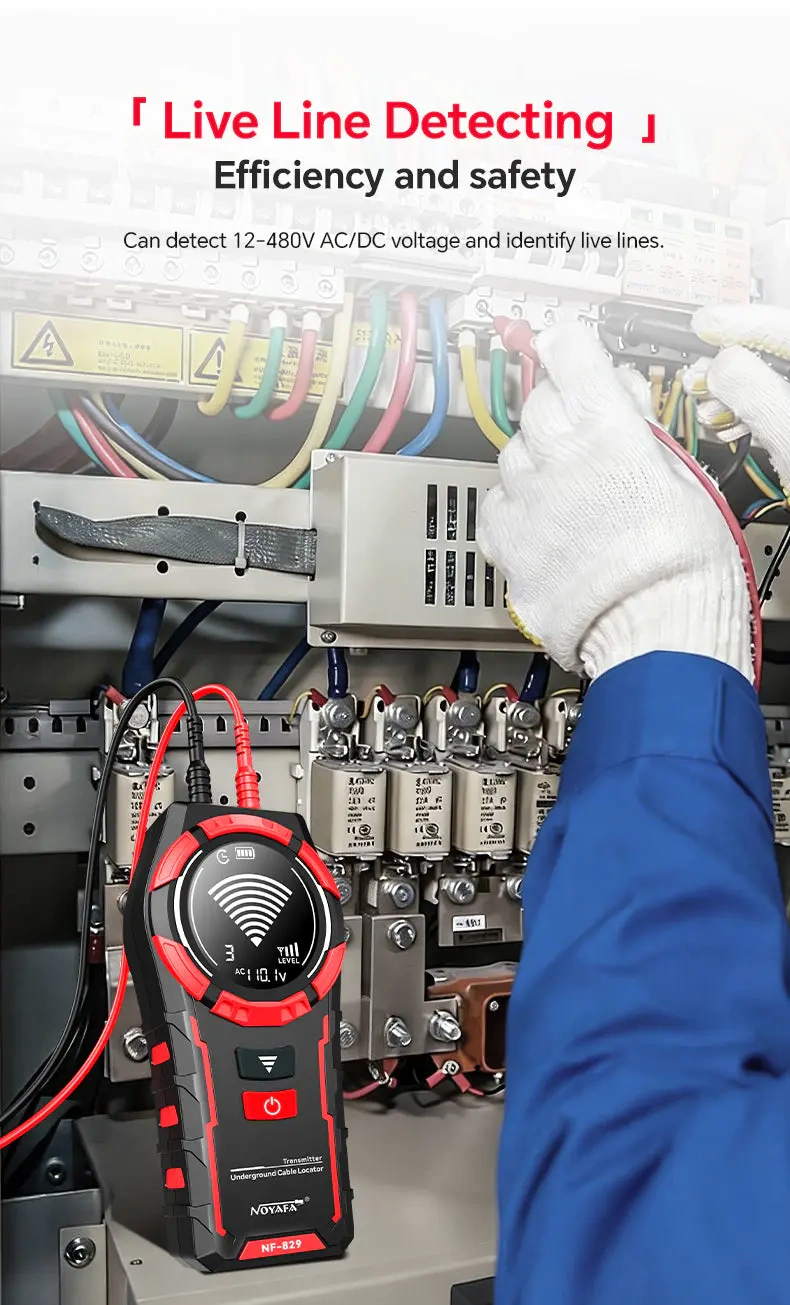

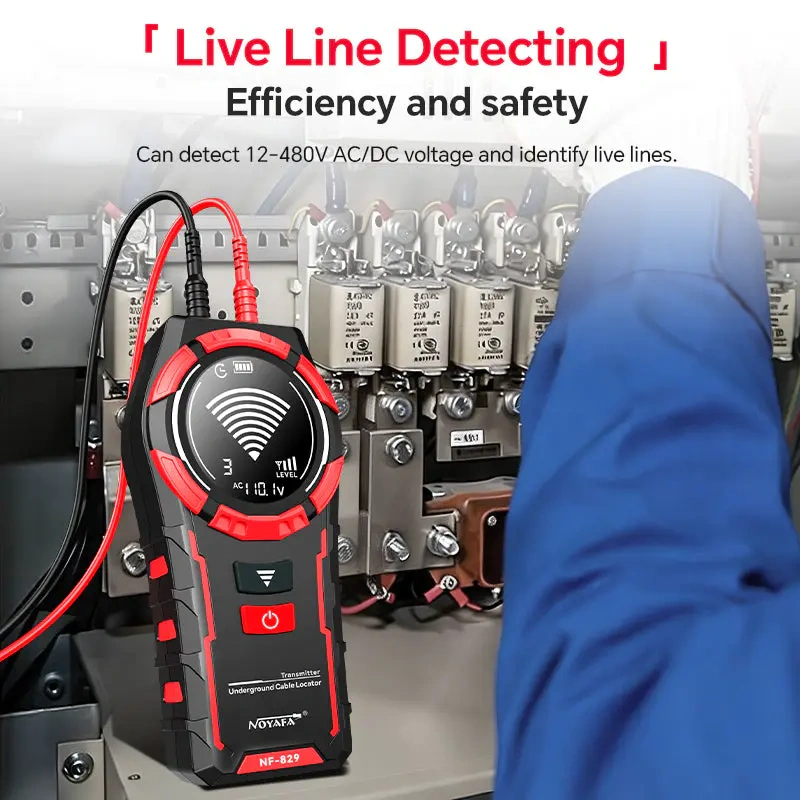

• rozpoznawanie napięcia AC/DC przez nadajnik po podłączeniu do obwodu
• oświetlenie obszaru pomiarowego w odbiorniku
• możliwość wyciszenia sygnału dźwiękowego
• automatyczne wyłączanie po 15 minutach bezczynności
• osobne akumulatory w nadajniku i odbiorniku
• ładowanie przez USB-C

Głębokość lokalizowania

Głębokość pracy zależy od podłączenia nadajnika i warunków pomiarowych. Przy prostym podłączeniu bez niezależnego uziemienia zasięg może być wyraźnie mniejszy, natomiast przy poprawnym uziemieniu lub oddzielnej pętli powrotnej może przekraczać 4m.

• bez podłączonego przewodu ujemnego nadajnika: około 0,7m
• podłączenie do równoległych żył przewodu: około 1,5m
• niezależne uziemienie przewodu ujemnego: około 4m
• oddzielna pętla powrotna oddalona od badanego przewodu: ponad 4m

Specyfikacja techniczna

• Model: Noyafa NF-829
• Typ urządzenia: lokalizator przewodów, kabli i rur
• Częstotliwość sygnału: 125kHz
• Zakres rozpoznawanego napięcia AC/DC przez nadajnik: 12–600V
• Kategoria przepięciowa nadajnika: CAT III 300V
• Regulacja sygnału nadajnika: 3 poziomy
• Regulacja czułości odbiornika: 9 poziomów
• Wyświetlacz nadajnika: 2-calowy VA LCD
• Wyświetlacz odbiornika: 2-calowy VA LCD
• Zasilanie nadajnika: akumulator litowy 3,7V 3000mAh
• Zasilanie odbiornika: akumulator litowy 3,7V 3000mAh
• Port ładowania: USB-C
• Temperatura pracy: od 0°C do 40°C
• Wymiary nadajnika: 156x80x32mm
• Wymiary odbiornika: 255x65x31mm
• Masa nadajnika: 255g
• Masa odbiornika: 270g

W zestawie

• nadajnik Noyafa NF-829
• odbiornik Noyafa NF-829
• czerwony zacisk pomiarowy
• czarny zacisk pomiarowy
• czerwona sonda pomiarowa
• czarna sonda pomiarowa
• czerwony przewód pomiarowy
• czarny przewód pomiarowy
• pręt uziemiający
• kabel USB-C do ładowania
• instrukcja obsługi
• etui na akcesoria

Ważne informacje przed użyciem

• przed pomiarem należy sprawdzić stan urządzenia, przewodów i izolacji sond
• przewody ogrzewania podłogowego należy lokalizować przy odłączonym zasilaniu
• metalowe zbrojenie, ekranowanie kabla i wilgotny grunt mogą ograniczać zasięg
• rur PVC nie da się wykryć bezpośrednio bez wprowadzenia do nich elementu przewodzącego
• przy pracy z instalacjami pod napięciem należy zachować szczególną ostrożność
• urządzenia nie należy używać podczas burzy

Najczęściej zadawane pytania

Jaka jest maksymalna głębokość lokalizowania?

Zależy od sposobu podłączenia nadajnika i warunków pomiarowych. Przy niezależnym uziemieniu zasięg może wynosić około 4m, a przy oddzielnej pętli powrotnej może przekraczać 4m. Przy prostszym podłączeniu bez uziemienia może spaść do około 0,7m.

Czy NF-829 znajdzie przerwę w przewodzie ogrzewania podłogowego?

Tak, ale badany obwód musi być odłączony od zasilania. Miejsce nagłego spadku lub zaniku sygnału wskazuje obszar, w którym może znajdować się przerwa.

Czy lokalizator wykrywa przewody ekranowane?

Tak, ale sygnał trzeba doprowadzić do metalowego ekranu lub pancerza kabla. Ekran uziemiony blisko nadajnika może osłabiać sygnał, dlatego sposób podłączenia ma tu duże znaczenie.

Czy Noyafa NF-829 wykryje rurę PVC?

Nie bezpośrednio. Do rury z tworzywa trzeba wprowadzić metalowy przewód, sprężynę lub inny element przewodzący, a następnie doprowadzić do niego sygnał nadajnika.

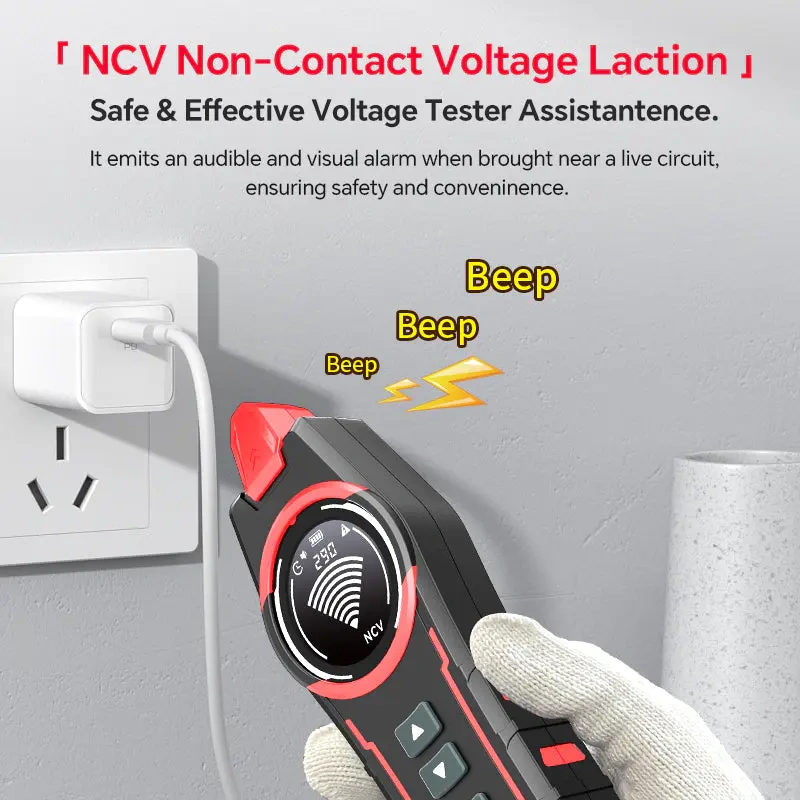

Czym różni się pomiar napięcia od funkcji NCV?

Pomiar napięcia przez nadajnik wymaga podłączenia przewodów pomiarowych do obwodu. Funkcja NCV w odbiorniku działa bezkontaktowo i służy do wykrywania pola elektrycznego w pobliżu przewodu pod napięciem.

Czy nadajnik i odbiornik ładuje się tym samym kablem?

W zestawie znajduje się kabel USB-C. Nadajnik i odbiornik mają osobne akumulatory oraz osobne porty USB-C, więc urządzenia ładuje się kolejno.
