Amperomierze panelowe do stałego pomiaru prądu

Amperomierze panelowe do zasilaczy, prostowników i urządzeń elektronicznych służą do stałego pomiaru prądu płynącego w obwodzie. Montuje się je w obudowach urządzeń, panelach sterujących, stanowiskach warsztatowych, układach ładowania, instalacjach niskonapięciowych oraz konstrukcjach DIY.

Amperomierz panelowy pozwala na bieżąco obserwować prąd obciążenia, prąd ładowania, pobór prądu przez odbiornik albo pracę wybranego toru zasilania. Szerszą grupę modułów kontrolnych znajdziesz w kategorii wskaźniki panelowe, a elementy do pomiarów dużych prądów w kategorii boczniki pomiarowe.

Do czego służy amperomierz panelowy?

Amperomierz panelowy mierzy prąd płynący przez obciążenie. W przeciwieństwie do woltomierza nie jest podłączany równolegle do źródła zasilania, lecz pracuje w torze przepływu prądu — bezpośrednio albo przez bocznik pomiarowy.

Taki wskaźnik jest przydatny w zasilaczach regulowanych, prostownikach, ładowarkach akumulatorów, stanowiskach testowych, urządzeniach warsztatowych i panelach kontrolnych. Pozwala szybko zauważyć przeciążenie, zmianę poboru prądu, zakończenie ładowania albo nieprawidłową pracę odbiornika.

Amperomierz z bocznikiem – kiedy jest potrzebny?

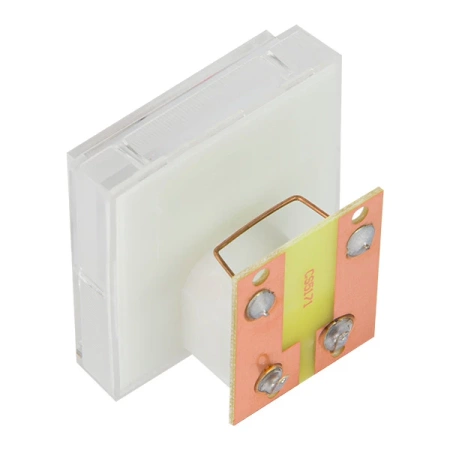

Bocznik umożliwia pomiar większego prądu bez przepuszczania całej jego wartości przez delikatny mechanizm wskaźnika. Większość prądu płynie przez niskorezystancyjny element pomiarowy, a amperomierz wskazuje wartość na podstawie spadku napięcia powstającego na boczniku.

Nie każdy amperomierz wymaga osobnego bocznika. Część wskaźników ma bocznik wbudowany lub dołączony, a inne wymagają dobrania zewnętrznego elementu o określonym prądzie i spadku napięcia. Przed zakupem trzeba sprawdzić opis konkretnego modelu oraz sposób podłączenia.

Przykładowe amperomierze analogowe

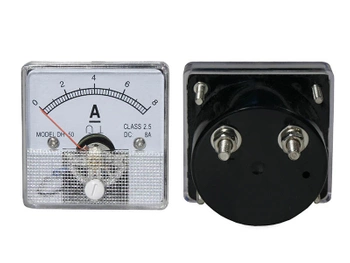

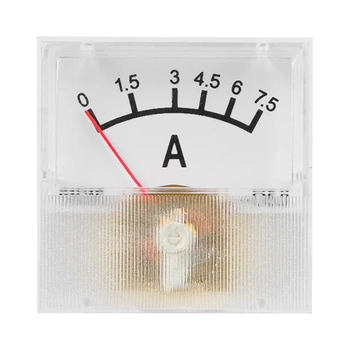

okrągły analogowy wskaźnik prądu 0–7,5 A z bocznikiem sprawdzi się w układach, w których potrzebna jest czytelna obserwacja prądu w niższym zakresie. Analogowa wskazówka dobrze pokazuje zmiany obciążenia, wzrost poboru prądu albo spadek prądu ładowania.

analogowy wskaźnik prądu 0–30 A z bocznikiem jest przeznaczony do obwodów o większym prądzie niż modele kilkuamperowe. Taki zakres może być przydatny w prostownikach, zasilaczach, instalacjach niskonapięciowych i urządzeniach warsztatowych, o ile warunki pracy mieszczą się w parametrach wskaźnika.

Amperomierz analogowy czy cyfrowy?

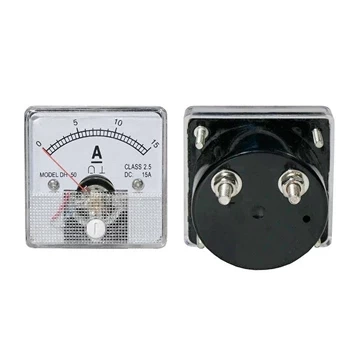

Analogowy amperomierz panelowy pokazuje prąd za pomocą wskazówki. Jest wygodny tam, gdzie ważna jest obserwacja trendu: czy prąd rośnie, maleje, pulsuje albo stabilizuje się po uruchomieniu odbiornika.

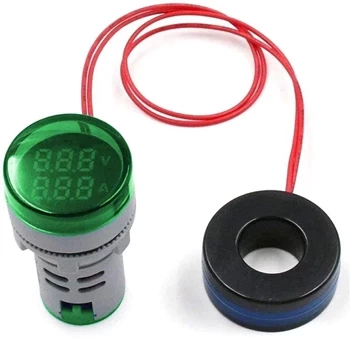

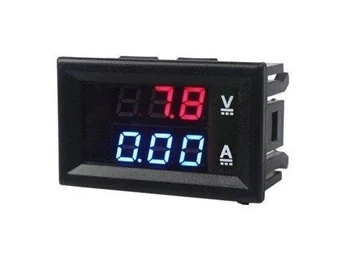

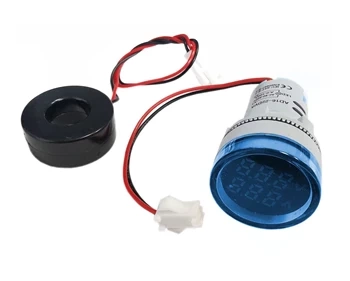

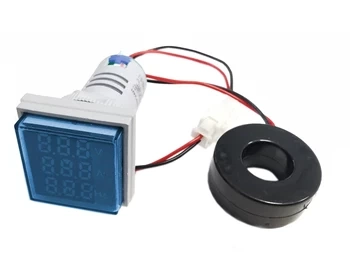

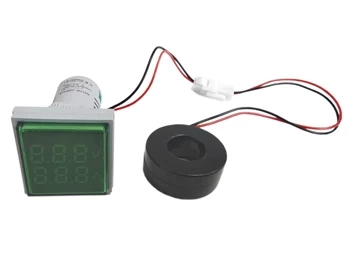

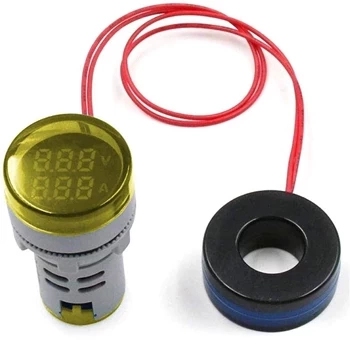

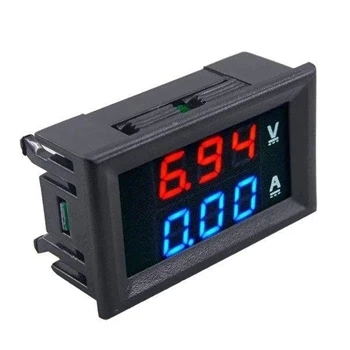

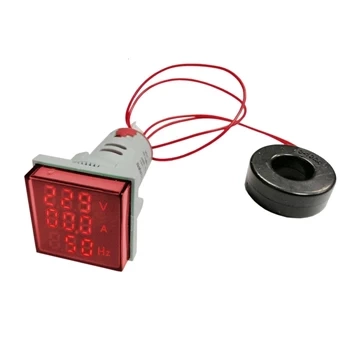

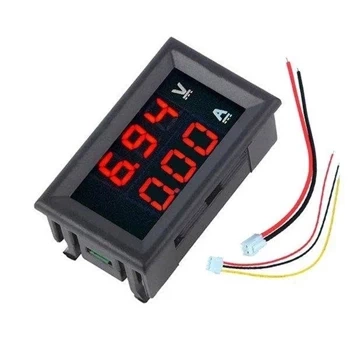

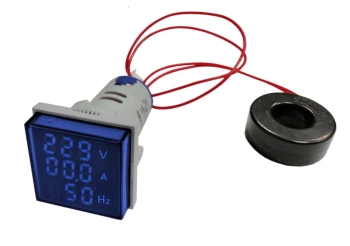

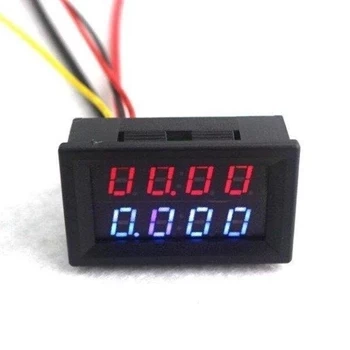

Cyfrowy amperomierz panelowy prezentuje wynik liczbowo. Ułatwia szybki odczyt konkretnej wartości, ale przy dynamicznych zmianach prądu wskazanie może być mniej intuicyjne niż ruch wskazówki. Wybór zależy więc od tego, czy ważniejsza jest dokładna liczba, czy szybka obserwacja zachowania obciążenia.

Jak dobrać zakres amperomierza?

Zakres amperomierza powinien być większy od najwyższego prądu, który może wystąpić podczas normalnej pracy urządzenia. Zbyt mały zakres grozi przeciążeniem wskaźnika lub bocznika, a zbyt duży pogarsza czytelność odczytu, szczególnie przy niskich wartościach prądu.

• amperomierz 0–7,5 A wybierz do obwodów o mniejszym prądzie, gdy zależy Ci na czytelnej obserwacji zmian,
• amperomierz 0–30 A sprawdzi się w układach o większym obciążeniu,
• zakres prądu powinien uwzględniać nie tylko pracę ciągłą, ale także możliwy prąd rozruchowy,
• bocznik musi być zgodny z konstrukcją i skalą wskaźnika,
• rodzaj prądu AC lub DC musi odpowiadać badanemu obwodowi,

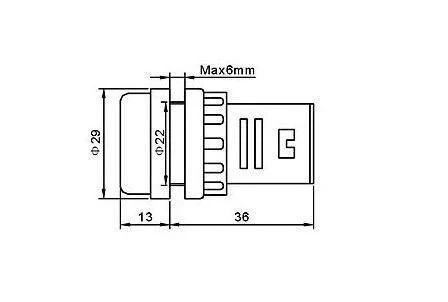

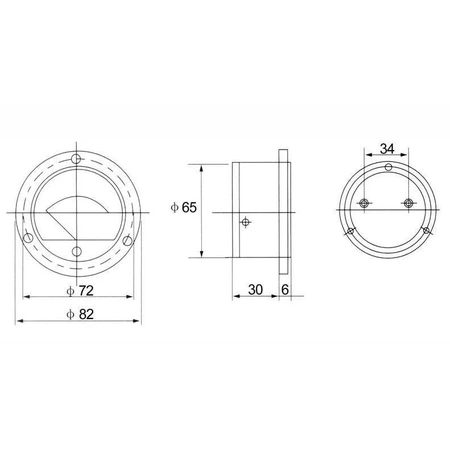

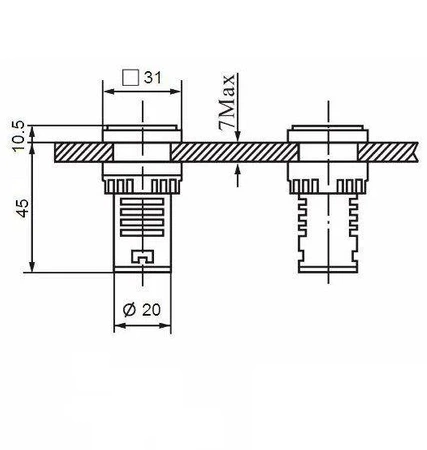

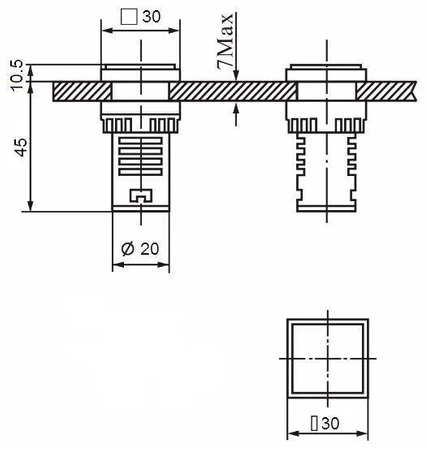

• wymiary montażowe trzeba sprawdzić przed wykonaniem otworu w obudowie.

Jak podłączyć amperomierz panelowy?

Amperomierz włącza się w tor mierzonego prądu. Oznacza to, że prąd obciążenia musi przepływać przez układ pomiarowy albo przez bocznik współpracujący ze wskaźnikiem. Nie podłącza się go tak jak woltomierza, czyli równolegle do źródła zasilania.

W obwodach prądu stałego trzeba zwrócić uwagę na polaryzację. Odwrotne podłączenie może spowodować wychylenie wskazówki w niewłaściwą stronę albo nieprawidłowe wskazanie. W przypadku mierników z bocznikiem należy dokładnie zachować sposób połączenia przewodów prądowych i pomiarowych.

Montaż i bezpieczeństwo

Tor prądowy amperomierza wymaga przewodów o przekroju dopasowanym do mierzonego prądu. Luźne połączenia, zbyt cienkie przewody lub źle dokręcone zaciski powodują spadki napięcia, nagrzewanie i błędy pomiarowe.

Amperomierz panelowy nie jest bezpiecznikiem i nie chroni obwodu przed przeciążeniem. Układ powinien mieć osobne zabezpieczenie nadprądowe dobrane do źródła zasilania, przewodów i odbiornika. Przed uruchomieniem warto sprawdzić schemat połączeń, zakres prądu, typ bocznika oraz sposób mocowania wskaźnika w panelu.
