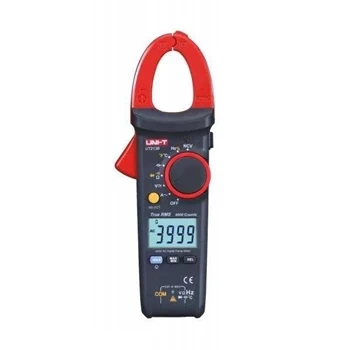

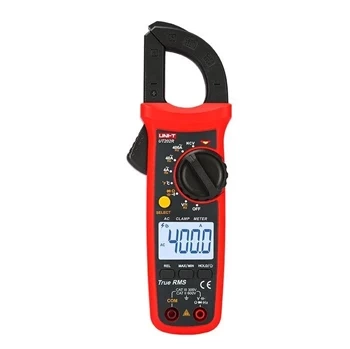

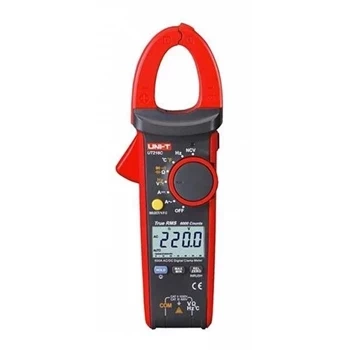

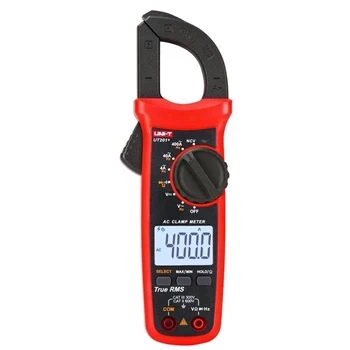

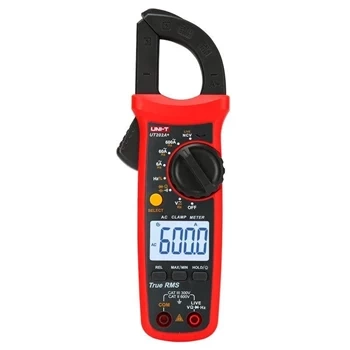

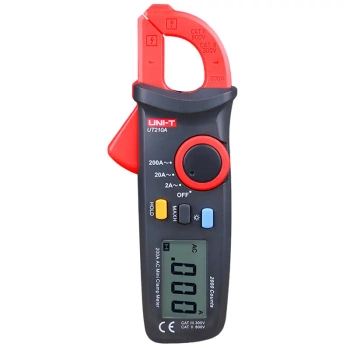

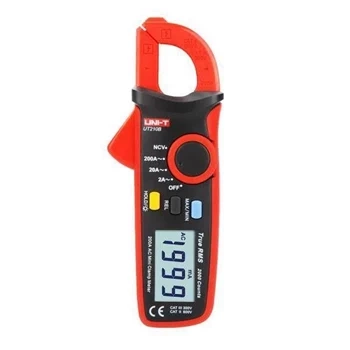

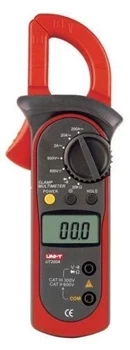

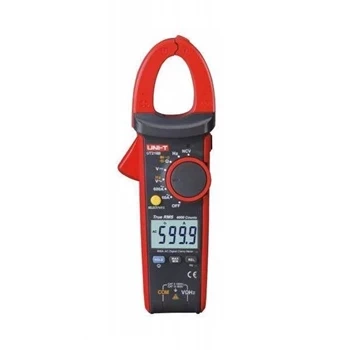

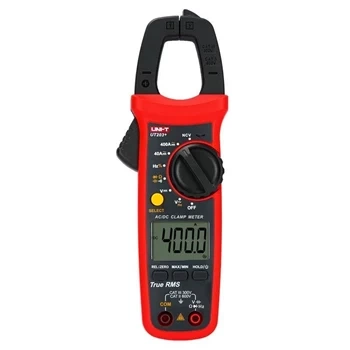

Mierniki cęgowe służą do pomiaru prądu płynącego w przewodzie bez konieczności rozłączania obwodu. Otwierane szczęki miernika obejmują pojedynczy przewód, dzięki czemu pomiar można wykonać szybciej i wygodniej niż przy użyciu klasycznego multimetru podłączanego szeregowo.

W tej kategorii znajdziesz mierniki cęgowe do pomiaru prądu przemiennego AC oraz modele obsługujące prąd przemienny i stały AC/DC. Poszczególne urządzenia różnią się zakresem pomiarowym, średnicą szczęk, kategorią bezpieczeństwa oraz funkcjami dodatkowymi. Mogą mierzyć również napięcie, rezystancję, częstotliwość, pojemność, temperaturę i ciągłość obwodu. Szerszy wybór przyrządów znajdziesz w kategorii aparatura pomiarowa.

Jak działa miernik cęgowy?

Pomiar cęgowy odbywa się na podstawie pola magnetycznego wytwarzanego przez prąd płynący w przewodzie. W zależności od konstrukcji przyrząd może mierzyć wyłącznie prąd przemienny AC albo zarówno prąd AC, jak i DC. Dlatego przed zakupem trzeba sprawdzić, jakie rodzaje prądu obsługuje konkretny model.

Cęgami należy objąć tylko jeden przewód roboczy. Objęcie jednocześnie przewodu fazowego i neutralnego spowoduje, że pola magnetyczne wytwarzane przez przepływające prądy będą się wzajemnie kompensować, a wynik będzie bliski zeru. Z tego powodu zwykłego przewodu zasilającego nie mierzy się przez objęcie całego kabla cęgami.

Do czego służy multimetr cęgowy?

Miernik cęgowy jest przydatny podczas diagnostyki instalacji elektrycznych, zasilaczy, silników, urządzeń grzewczych, układów automatyki i odbiorników dużej mocy. Pozwala sprawdzić pobór prądu bez ingerowania w połączenia badanego obwodu.

• Pomiar prądu AC jest wykorzystywany w instalacjach sieciowych, urządzeniach zasilanych z sieci i obwodach przemiennych.
• Pomiar prądu DC jest potrzebny m.in. przy akumulatorach, instalacjach samochodowych, zasilaczach i systemach fotowoltaicznych.
• Pomiar prądu rozruchowego pomaga oceniać pracę silników, sprężarek oraz innych odbiorników pobierających duży prąd podczas uruchamiania.
• Pomiar napięcia wykonuje się za pomocą przewodów pomiarowych, podobnie jak w klasycznym multimetrze.
• Test ciągłości i pomiar rezystancji ułatwiają sprawdzanie przewodów, połączeń i elementów obwodu po odłączeniu zasilania.
• Funkcja NCV może pomagać w bezdotykowym wykrywaniu obecności napięcia przemiennego.

Miernik cęgowy AC czy AC/DC?

Miernik cęgowy AC jest przeznaczony do pomiaru prądu przemiennego, natomiast model AC/DC umożliwia również pomiar prądu stałego. Do typowych pomiarów w instalacji sieciowej może wystarczyć miernik AC. Przy pracy z akumulatorami, elektroniką samochodową, instalacjami solarnymi lub zasilaniem prądem stałym potrzebny jest model obsługujący DC.

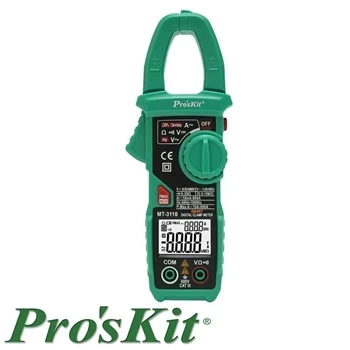

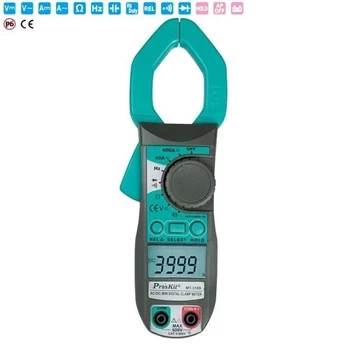

Przykładem miernika do pomiaru prądu AC jest Pro’sKit MT-3110. Mierzy prąd przemienny do 600 A, napięcie AC i DC, rezystancję oraz częstotliwość. Ma automatyczny wybór zakresu, funkcję Data Hold i bezdotykowy detektor napięcia NCV.

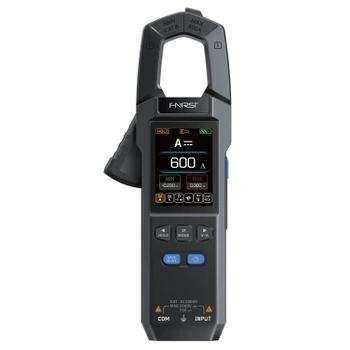

Do pomiaru prądu stałego i przemiennego przeznaczone są m.in. wybrane modele FNIRSI. Przykładowo FNIRSI DMC100 obsługuje pomiar prądu AC/DC do 600 A, a jego wyniki mogą być przedstawiane także na kolorowym ekranie w formie wykresu.

Co oznacza True RMS w mierniku cęgowym?

True RMS oznacza pomiar rzeczywistej wartości skutecznej sygnału przemiennego. Funkcja ta ma znaczenie wtedy, gdy przebieg prądu lub napięcia jest odkształcony i nie ma idealnego kształtu sinusoidalnego. Takie warunki występują m.in. w obwodach z zasilaczami impulsowymi, falownikami, regulatorami mocy i nowoczesnymi urządzeniami elektronicznymi.

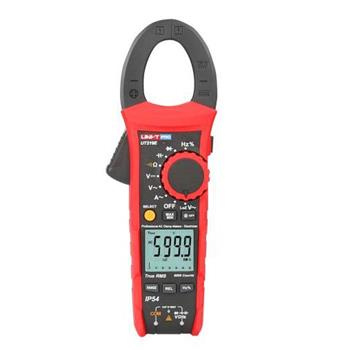

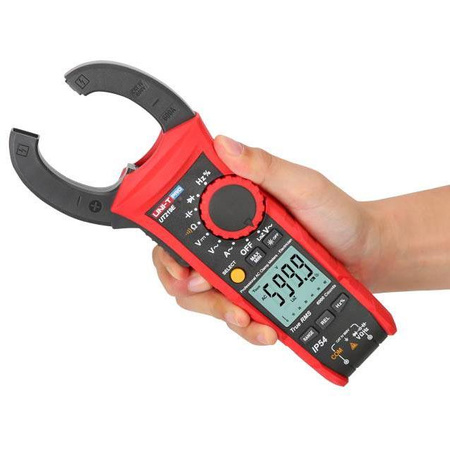

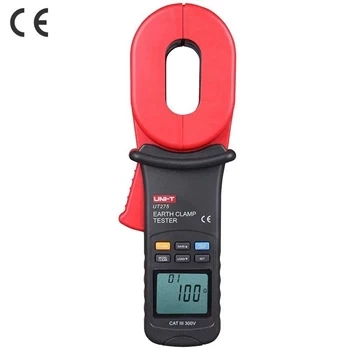

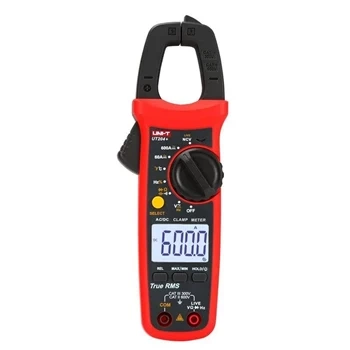

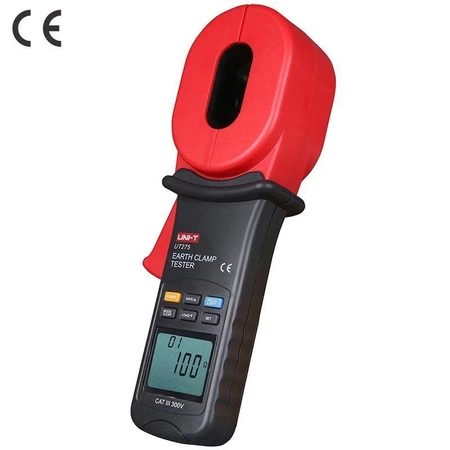

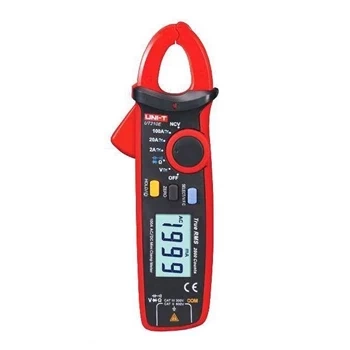

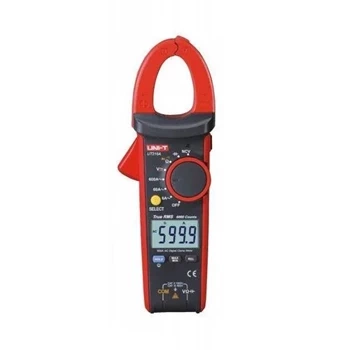

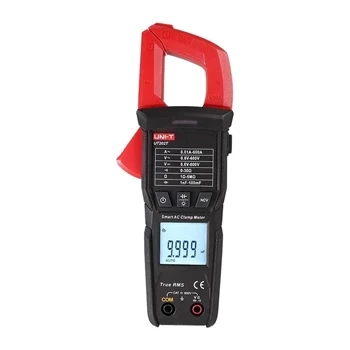

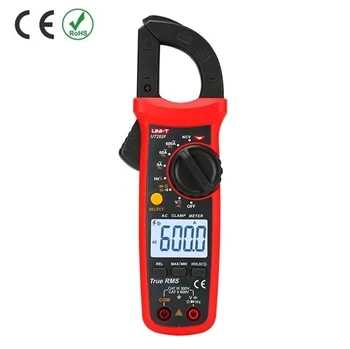

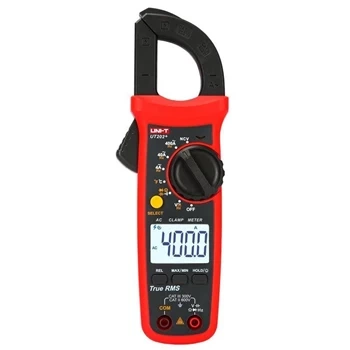

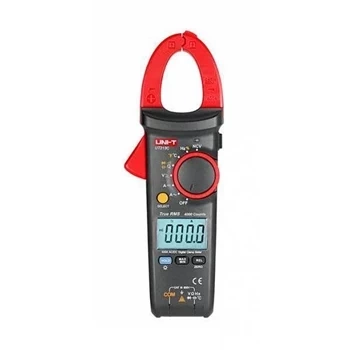

Do mierników z funkcją True RMS należy UNI-T UT219E PRO. Model mierzy prąd AC do 600 A, napięcie, rezystancję, pojemność i częstotliwość. Ma podwójny wyświetlacz z bargrafem, funkcje MIN/MAX oraz obudowę o stopniu ochrony IP54.

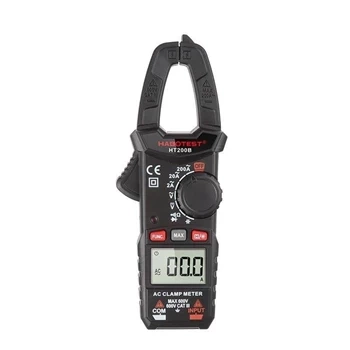

Kompaktową konstrukcję oferuje Habotest HT200B True RMS. Miernik obsługuje prąd AC do 200 A, napięcie AC/DC, rezystancję i pojemność. Ma szczęki dostosowane do mniejszych przewodów, test ciągłości oraz test diod.

Jak dobrać zakres prądu i rozmiar szczęk?

Maksymalny zakres miernika powinien być większy od najwyższego spodziewanego prądu w badanym obwodzie. Do elektroniki, niewielkich urządzeń i prostych obwodów mogą wystarczyć zakresy do 200 A. W instalacjach, silnikach i urządzeniach dużej mocy przydatne są modele mierzące 600 A, 1000 A lub więcej.

Ważna jest również maksymalna średnica przewodu, który można objąć szczękami. Małe cęgi ułatwiają pracę w rozdzielnicy i w miejscach o ograniczonym dostępie. Duże szczęki są potrzebne przy przewodach o większym przekroju, szynach prądowych lub wiązkach, których nie da się objąć kompaktowym miernikiem.

• Zakres 200 A może być wystarczający do mniejszych odbiorników i podstawowych prac serwisowych.
• Zakres 600 A zapewnia większy zapas przy pomiarach instalacyjnych i warsztatowych.
• Zakres 1000 A jest przeznaczony do obwodów dużej mocy i bardziej wymagających zastosowań.
• Rozwarcie cęgów trzeba dopasować do średnicy mierzonego przewodu.
• Pomiar małych prądów wymaga sprawdzenia dolnego zakresu oraz rozdzielczości miernika, a nie tylko jego wartości maksymalnej.

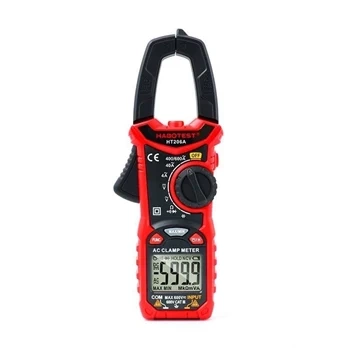

Mierniki cęgowe Habotest – funkcjonalność w przystępnym segmencie

Mierniki Habotest są propozycją dla użytkowników szukających szerokiego zestawu funkcji w przystępniejszym poziomie cenowym. Oferta obejmuje zarówno kompaktowe modele do podstawowych pomiarów, jak i bardziej rozbudowane przyrządy do prądów sięgających 1000 A.

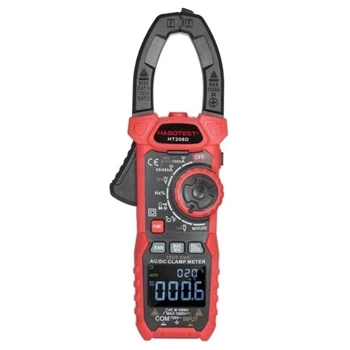

Habotest HT208D mierzy prąd AC i DC do 1000 A oraz ma funkcje True RMS, LPF, V-LoZ, NCV i pomiar prądu rozruchowego. Filtr dolnoprzepustowy LPF jest przydatny podczas pomiarów w obwodach sterowanych falownikami, natomiast wejście V-LoZ pomaga ograniczyć wpływ napięć fantomowych na wynik pomiaru.

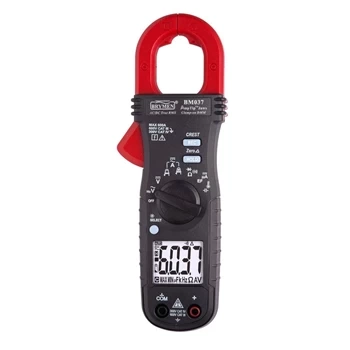

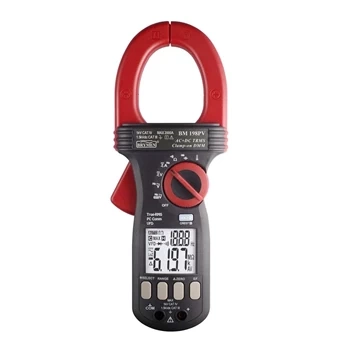

Profesjonalne mierniki cęgowe Brymen i Kyoritsu

Do zaawansowanych pomiarów instalacyjnych i przemysłowych przeznaczone są profesjonalne mierniki marek Brymen oraz Kyoritsu. W tej klasie urządzeń istotne są nie tylko wysokie zakresy, ale również kategorie bezpieczeństwa, pomiary True RMS, dokładność przy małych prądach i funkcje związane z analizą instalacji.

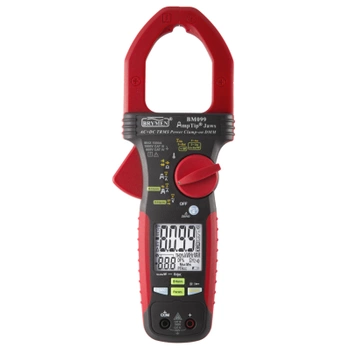

Brymen BM099 jest profesjonalnym cęgowym miernikiem mocy do pomiaru prądu AC/DC do 1000 A. Umożliwia pomiar mocy czynnej, biernej i pozornej, współczynnika mocy, zniekształceń harmonicznych oraz parametrów instalacji jednofazowych i trójfazowych. Ma szczęki AmpTip i kategorie bezpieczeństwa CAT III 1000 V oraz CAT IV 600 V.

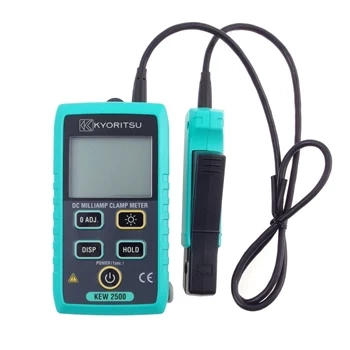

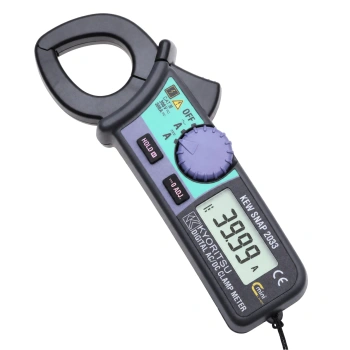

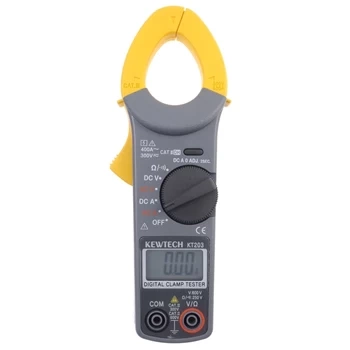

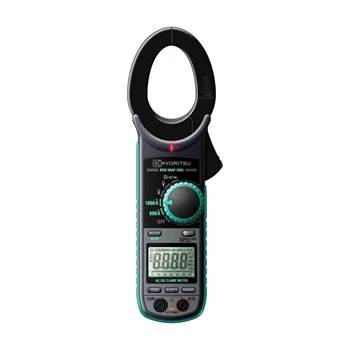

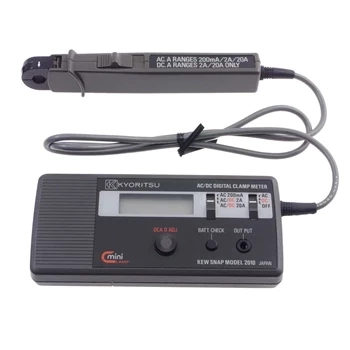

Oferta Kyoritsu obejmuje mierniki do pomiarów instalacyjnych, prądów AC i AC/DC, a także specjalistyczne mierniki cęgowe pętli prądowej 4–20 mA. Takie przyrządy są przeznaczone m.in. dla elektryków, automatyków, służb utrzymania ruchu i techników wykonujących pomiary zawodowo.

Na co zwrócić uwagę przy zakupie miernika cęgowego?

Nie należy wybierać miernika wyłącznie na podstawie maksymalnego zakresu prądu. Równie ważne są rodzaj mierzonego prądu, dolna granica zakresu, dokładność, rozdzielczość, wielkość szczęk oraz kategoria pomiarowa.

• AC lub AC/DC – określa, czy miernik może mierzyć również prąd stały.
• True RMS – jest ważne przy przebiegach odkształconych.
• Kategoria bezpieczeństwa – powinna odpowiadać miejscu i rodzajowi wykonywanych pomiarów.
• Średnica szczęk – musi umożliwiać objęcie badanego przewodu.
• Prąd rozruchowy Inrush – przydaje się podczas diagnostyki silników i urządzeń o dużym poborze początkowym.
• LPF lub VFC – mogą być potrzebne przy pomiarach obwodów sterowanych falownikiem.
• V-LoZ – pomaga eliminować napięcia fantomowe.
• NCV – umożliwia orientacyjne, bezdotykowe wykrywanie napięcia przemiennego.

Bezpieczne wykonywanie pomiarów cęgowych

Przed pomiarem należy sprawdzić maksymalny zakres oraz kategorię bezpieczeństwa miernika. Cęgami należy obejmować pojedynczy, izolowany przewód. Nie wolno przekraczać maksymalnej średnicy przewodu ani wartości prądu określonej w specyfikacji urządzenia.

Pomiar napięcia, rezystancji lub ciągłości za pomocą przewodów pomiarowych wykonuje się według zasad obowiązujących dla klasycznego multimetru. Rezystancję i ciągłość należy mierzyć wyłącznie w obwodzie odłączonym od zasilania, po bezpiecznym rozładowaniu kondensatorów.

Mierniki cęgowe w sklepie AVT

W sklepie AVT znajdziesz mierniki cęgowe przeznaczone do podstawowych prac domowych, diagnostyki warsztatowej, serwisowania elektroniki, kontroli instalacji oraz profesjonalnych pomiarów przemysłowych. Oferta obejmuje urządzenia marek Habotest, FNIRSI, Brymen, Kyoritsu, UNI-T i Pro’sKit.

Najlepszy miernik cęgowy to model dopasowany do rodzaju prądu, spodziewanego zakresu, średnicy przewodu i warunków pracy. Do podstawowych pomiarów może wystarczyć kompaktowy miernik AC. Do instalacji z falownikami, akumulatorami, silnikami lub obciążeniami dużej mocy warto wybrać urządzenie AC/DC True RMS z odpowiednimi funkcjami dodatkowymi.

FAQ – mierniki cęgowe

Do czego służy miernik cęgowy?

Miernik cęgowy służy przede wszystkim do pomiaru prądu bez rozłączania obwodu. Wiele modeli mierzy również napięcie, rezystancję, częstotliwość, pojemność, temperaturę i ciągłość przewodów.

Czy miernikiem cęgowym można mierzyć prąd stały?

Tak, ale tylko modelem obsługującym pomiar DC. Nie każdy miernik cęgowy mierzy prąd stały. Przed zakupem należy sprawdzić, czy w specyfikacji znajduje się pomiar prądu AC/DC.

Czy cęgami można objąć cały kabel zasilający?

Nie, cęgami należy objąć pojedynczy przewód. Objęcie jednocześnie przewodu fazowego i neutralnego zwykle spowoduje wzajemne zniesienie pól magnetycznych i wynik bliski zeru.

Co oznacza True RMS?

True RMS oznacza pomiar rzeczywistej wartości skutecznej napięcia lub prądu przemiennego. Funkcja jest szczególnie przydatna przy przebiegach odkształconych, spotykanych w zasilaczach impulsowych, falownikach i regulatorach mocy.

Jaki zakres miernika cęgowego wybrać: 200 A, 600 A czy 1000 A?

Zakres powinien być większy od najwyższego spodziewanego prądu. Do mniejszych odbiorników może wystarczyć 200 A. Zakres 600 A jest bardziej uniwersalny, a modele 1000 A są przeznaczone do instalacji i urządzeń dużej mocy.

Czy miernik cęgowy zastępuje multimetr?

Wielofunkcyjny miernik cęgowy może wykonywać wiele pomiarów dostępnych w klasycznym multimetrze, ale zwykle jest zoptymalizowany przede wszystkim do pomiaru prądu. Multimetr cyfrowy może być wygodniejszy przy precyzyjnych pomiarach małych napięć, prądów i elementów elektronicznych.

Jaki miernik cęgowy wybrać do falownika?

Do obwodów z falownikiem warto wybrać miernik True RMS wyposażony w filtr dolnoprzepustowy LPF lub funkcję VFC. Przykładem jest Habotest HT208D, który ma funkcje True RMS, LPF i V-LoZ.
