KEW 2500 mierzy wyłącznie prąd stały w zakresie miliamperowym, i właśnie to zawężenie daje mu rozdzielczość 0,01 mA oraz dokładność ±0,2% wskazania ±5 cyfr na zakresie 20 mA. Uniwersalne cęgi z zakresem setek amperów nie mają jak zejść na ten poziom, bo przetwornik projektuje się pod największy zakres, a nie pod najmniejszy.

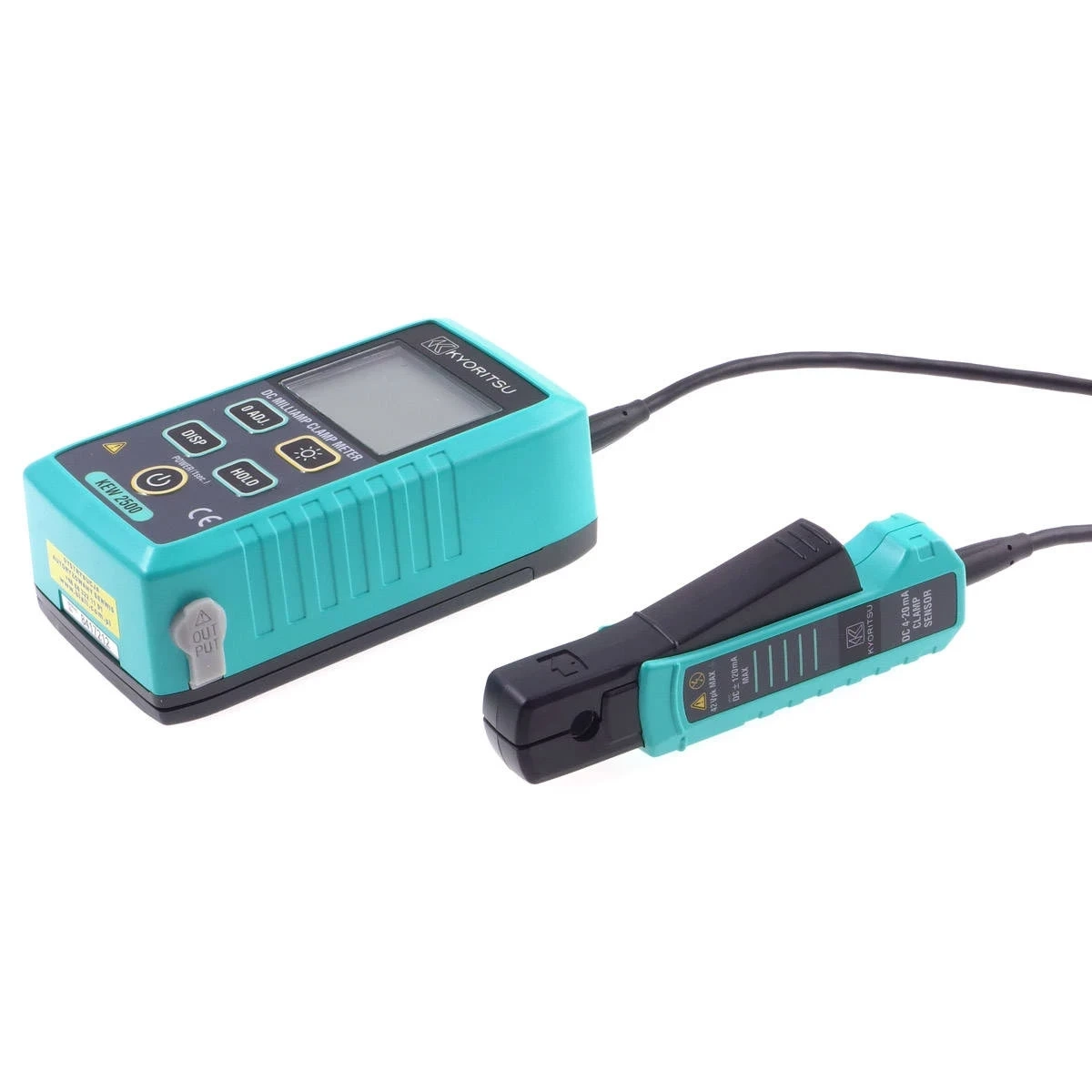

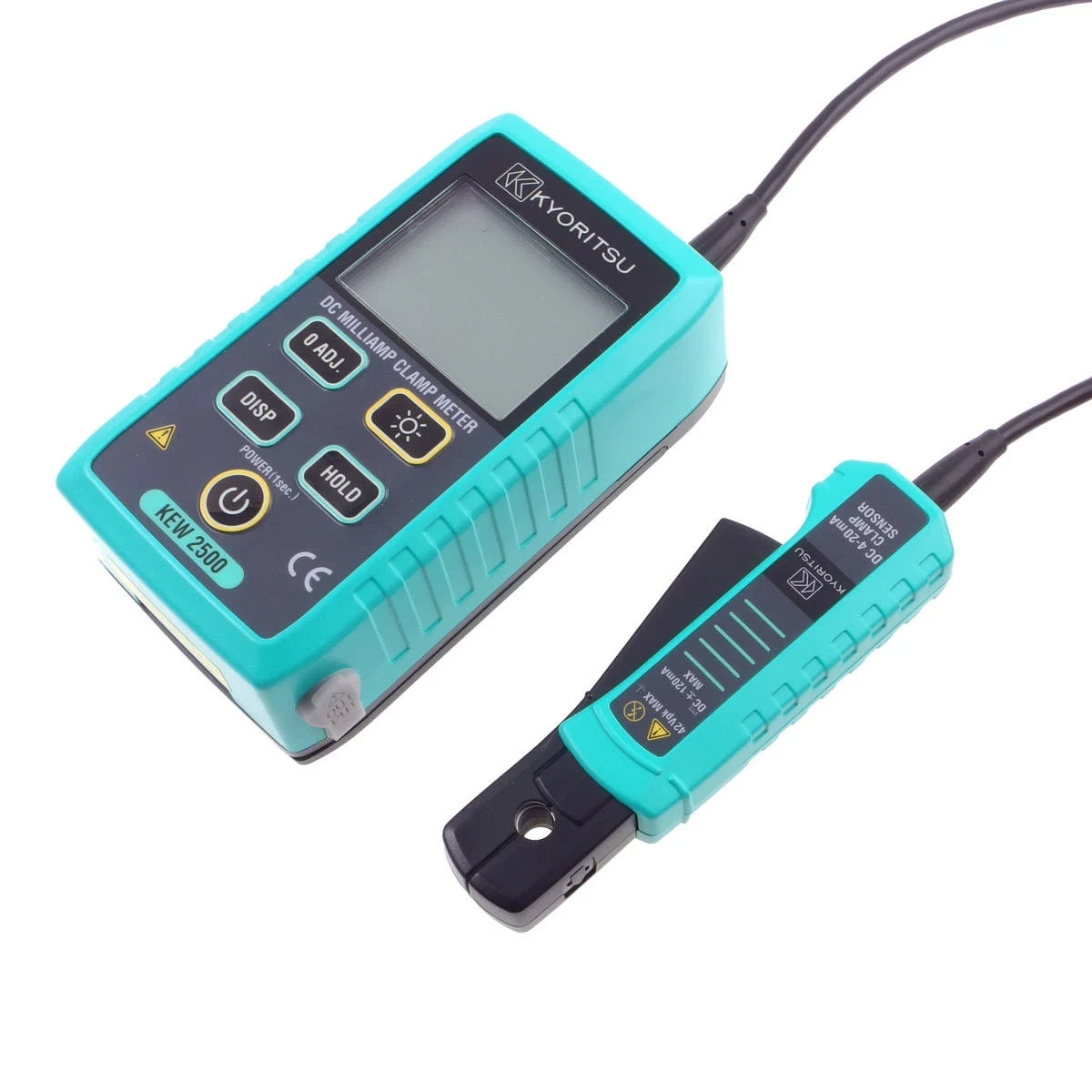

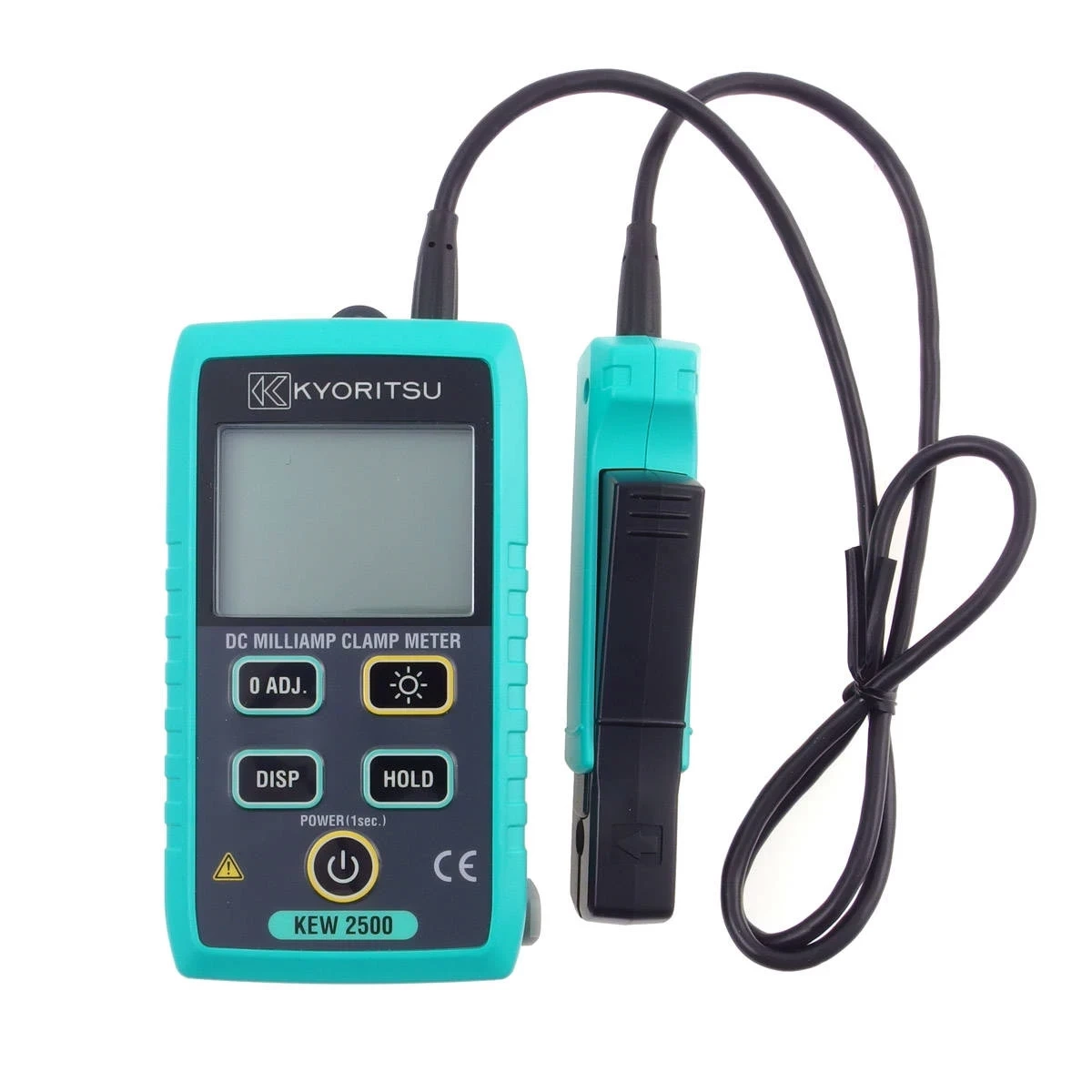

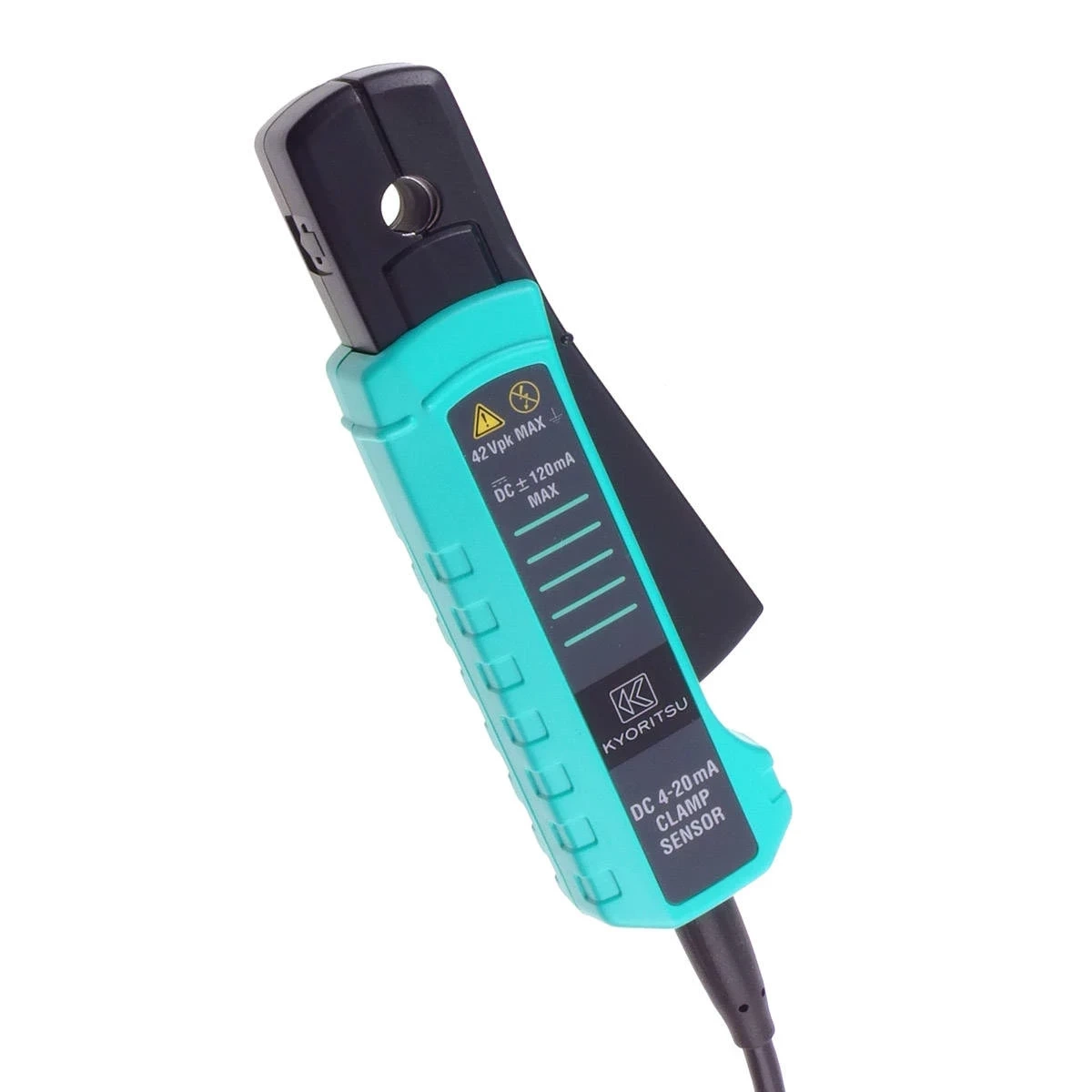

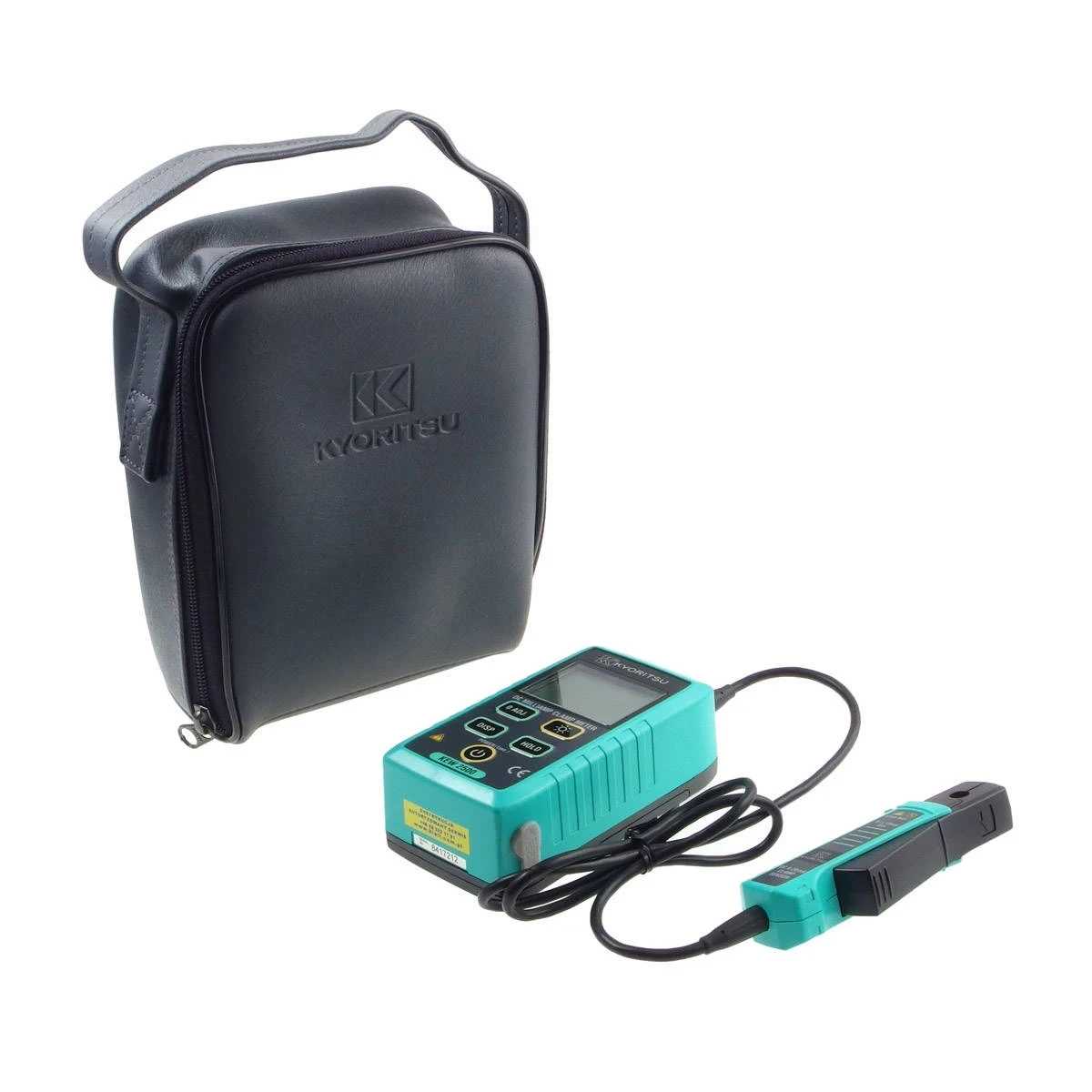

Przyrząd jest dwuczęściowy: jednostka odczytowa i osobna głowica cęgowa na przewodzie, dzięki czemu głowicę wsuwa się w głąb szafy sterowniczej, a wyświetlacz zostaje w ręce. Sygnał pętli 4-20 mA można odczytać w miliamperach albo od razu w procentach zakresu, gdzie 4 mA odpowiada 0%, a 20 mA odpowiada 100%. Wynik da się też wyprowadzić napięciem 10 mV na każdy miliamper do rejestratora lub multimetru i zapisywać przebieg w czasie.
Miernik dostępny także ze świadectwem wzorcowania
Koszt świadectwa wynosi 460,00 zł brutto, a czas realizacji to 3 do 5 dni roboczych. Producent zaleca wzorcowanie w odstępach rocznych, ponieważ deklarowana dokładność obowiązuje przez rok od ostatniego wzorcowania.
Zamówienia miernika z wzorcowaniem przyjmuje dział handlowy:
handlowy@avt.pl, tel. +48 456 455 240 (9:00 do 15:00).
W pętli prądowej 4-20 mA nośnikiem informacji jest sam prąd, jednakowy w całym obwodzie. Klasyczny sposób jego sprawdzenia polega na rozcięciu toru i wpięciu miernika szeregowo, co na czas pomiaru przerywa sygnał docierający do sterownika: regulator widzi wtedy zanik sygnału i reaguje tak, jak został do tego zaprogramowany. Cęgi obejmują żyłę od zewnątrz, więc pętla pozostaje zamknięta przez cały pomiar, a układ pracuje dalej.

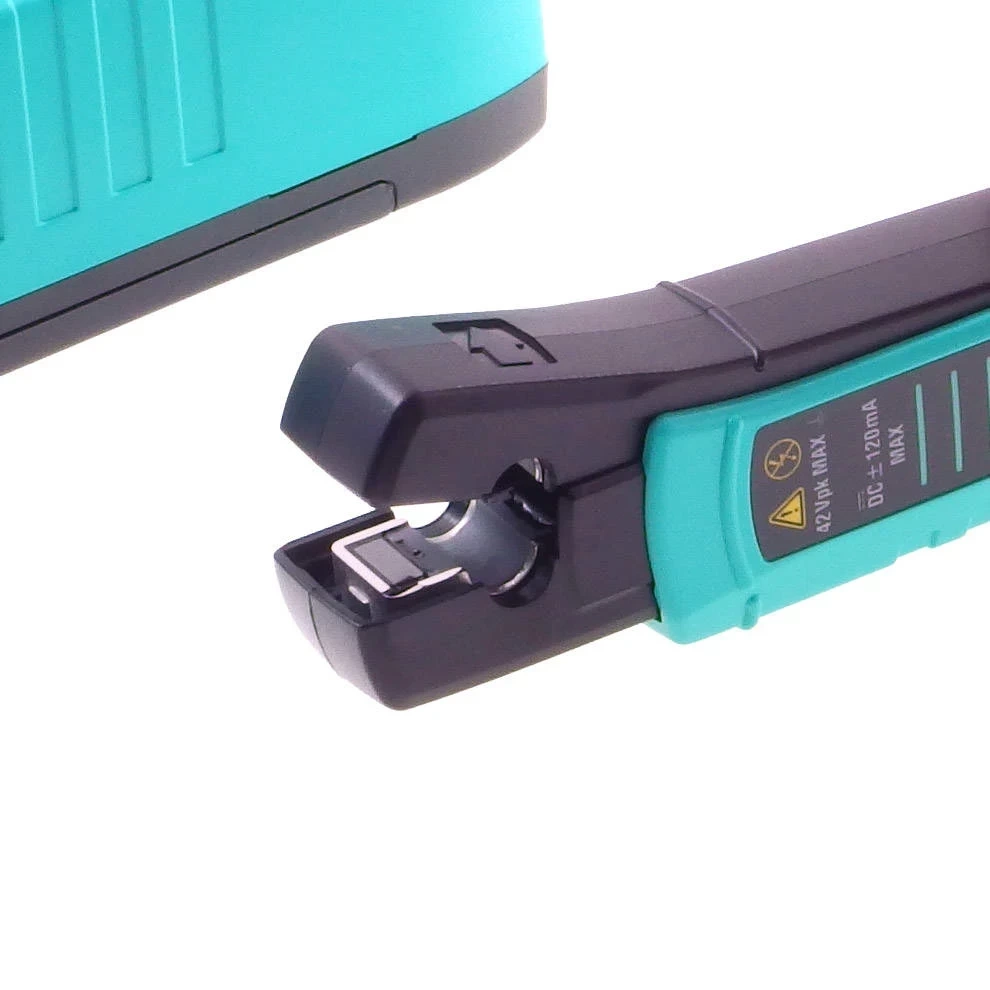

Cena za tę wygodę jest inna niż przy dużych cęgach. Mierzony sygnał ma tu poziom pojedynczych miliamperów, więc każde zakłócenie magnetyczne i każdy dryf przetwornika liczą się bezpośrednio w wyniku. Stąd trzy wymogi, które producent zapisuje wprost. Przed pomiarem trzeba wyzerować wskazanie przyciskiem Zero ADJ przy zamkniętych szczękach, trzymając głowicę już blisko badanego przewodu, żeby zerowanie objęło także lokalne pole. Szczęki muszą być czyste i domknięte, a otwierać i zamykać należy je bez szarpnięć, bo uderzenie zmienia charakterystykę przetwornika. Przy dłuższej rejestracji przyrząd wymaga kilkudziesięciu minut rozgrzania, zanim zapis ma sens.
Temperatura otoczenia jest w tej klasie pomiarów wielkością, którą trzeba policzyć, a nie zignorować. Powyżej 28°C i poniżej 18°C do dokładności podstawowej dolicza się 0,1 jej wartości na każdy stopień, a samo zero przesuwa się o około 20 cyfr na każde 10°C. Przy pomiarze w nagrzanej szafie sterowniczej wynik trzeba więc odnieść do warunków, w jakich powstał.
Zakres stosowania wyznacza napięcie, a nie prąd. Producent określa napięcie znamionowe na 42 Vpk między obwodem a ziemią i przypisuje przyrządowi kategorię pomiarową O, czyli obwody bez przypisanej kategorii pomiarowej. To stawia KEW 2500 po stronie profesjonalnego sprzętu do automatyki i obwodów sygnałowych, z deklarowaną dokładnością ważną przez rok od wzorcowania, a nie po stronie przyrządów do instalacji zasilających.
W obwodach prądu stałego o napięciu do 42 Vpk względem ziemi, czyli w torach sygnałowych i sterowniczych automatyki. Producent przypisuje przyrządowi kategorię pomiarową O, przewiduje pomiar wyłącznie na żyle izolowanej i wyłącznie prądu stałego. Do obwodów zasilających właściwe są mierniki z kategorią CAT III lub CAT IV.
Przy rozdzielczości 0,01 mA na wynik wpływa pole magnetyczne otoczenia i dryf zera przetwornika, który przesuwa się o około 20 cyfr na każde 10°C zmiany temperatury. Zerowanie wykonuje się przy zamkniętych szczękach, z głowicą już przy badanym przewodzie, żeby korekta objęła również lokalne zakłócenia. Deklarowana dokładność ±0,2%rdg ±5dgt na zakresie 20 mA obowiązuje dopiero po tej czynności.
Miernik przelicza prąd na procent zakresu według zależności (|X| - 4,00) × 6,25, przyjmując 4 mA za 0% i 20 mA za 100%. Funkcja działa na zakresie 20 mA; po przejściu na zakres 100 mA w polu procentowym pojawiają się kreski.
Przez wyjście analogowe, które podaje 10 mV na każdy miliamper mierzonego prądu przy impedancji wyjściowej około 5 kΩ. Sygnał odbiera rejestrator lub multimetr, a połączenie wymaga dedykowanego przewodu wyjściowego producenta. Po podłączeniu przewodu samoczynne wyłączanie po 10 minutach przestaje działać, więc długi zapis nie zostanie przerwany.
