Transformatory
( ilość produktów: 326 )
Transformator 10VA, 230Vac (8V, 18.3V) 0.7A, 0.34A, Indel TS10/32

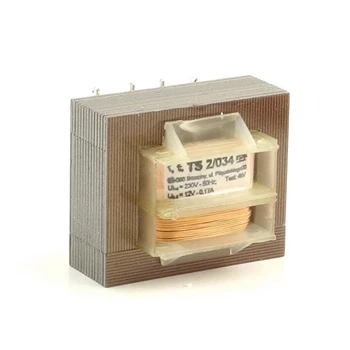

Transformator 2VA, 230Vac (12V) 0.17A, Indel TS2/034

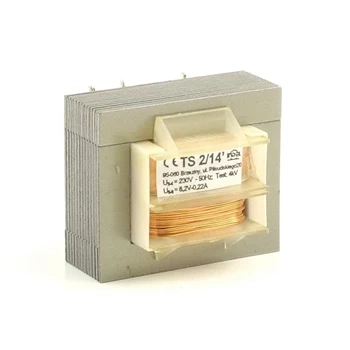

Transformator 2VA, 230Vac (8.2V) 0.22A, Indel TS2/14

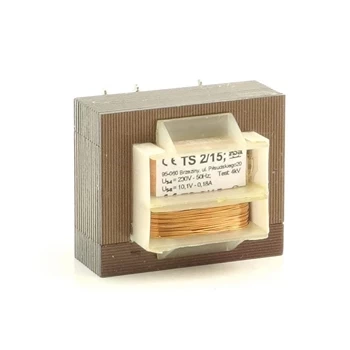

Transformator 2VA, 230Vac (10.1V) 0.18A, Indel TS2/15

Transformator 2VA, 230Vac (24V) 0.06A, Indel TS2/38

Transformator 2VA, 230Vac (15.8V) 0.12A, Indel TS2/56

Transformator 20VA. 230Vac (12V) 0.65A, Indel TS20/036

Transformator 40VA, 230Vac (24V) 1.5A, Indel TS40/027

Transformator 40VA, 230Vac (18V, 18V) 1.1A, Indel TS40/043

Transformator toroidalny 100VA, 12V, 8.33A, 230Vac

Transformator toroidalny 100VA, 2x24V, 2.08A, 230Vac

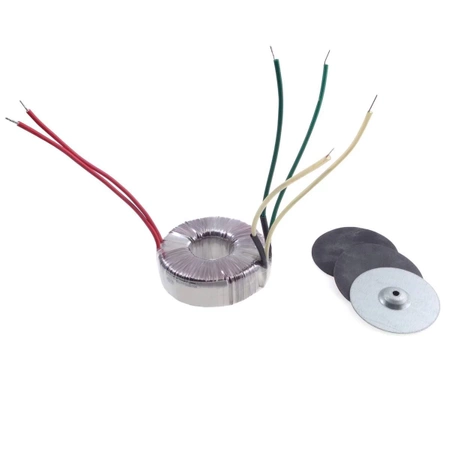

Transformator toroidalny 100VA, 2x12V, 4.16A, 230Vac

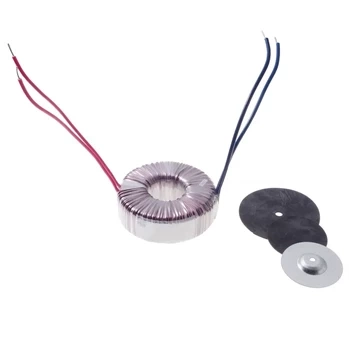

Transformator toroidalny 160VA, 17V, 9.41A, 230Vac

Transformator toroidalny 160VA, 24V, 6.67A, 230Vac

Transformator toroidalny 160VA, 2x17V, 4.7A, 230Vac

Transformator toroidalny 160VA, 2x24V, 3.33A, 230Vac

Transformator toroidalny 200VA, 12V, 16.67A, 230Vac

Transformator toroidalny 200VA, 17V, 11.76A, 230Vac

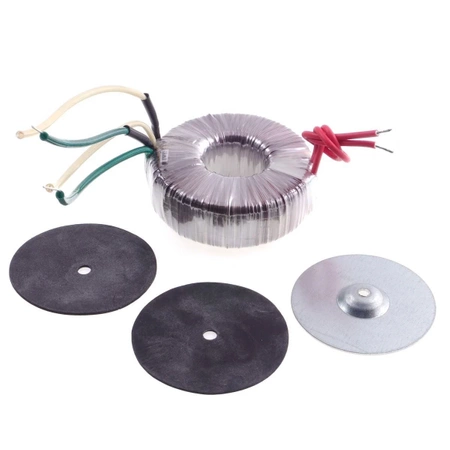

Transformator toroidalny 200VA, 2x24V, 4.16A, 230Vac

Transformator toroidalny 200VA, 2x17V, 5.88A, 230Vac

Transformator toroidalny 200VA, 2x30V, 3.33A, 230Vac

Transformator toroidalny 50VA, 12V, 4.1A, 230Vac

Transformator toroidalny 50VA, 17V, 2.94A, 230Vac

Transformator toroidalny 50VA, 24V, 2.08A, 230Vac

Transformator toroidalny 50VA, 2x12V, 2.05A, 230Vac

Transformator toroidalny 50VA, 2x15V, 1.78A, 230Vac
Zasilanie zdecydowanej większości urządzeń elektronicznych wymaga obniżenia napięcia sieciowego w celu dostosowania go do poziomu odpowiedniego dla danego odbiornika energii. Niemal zawsze stosowany jest w tym celu odpowiedni transformator – wyjątkiem są jedynie najprostsze konstrukcje, np. żarówki LED.
Transformator - zasada działania
Klasyczny transformator działa w oparciu o sprzężenie magnetyczne pomiędzy dwoma uzwojeniami (cewkami) nawiniętymi na wspólny rdzeń. Zasilenie jednego z nich (nazywanego uzwojeniem pierwotnym) powoduje wytworzenie zmiennego strumienia magnetycznego wewnątrz rdzenia, co w efekcie indukuje napięcie w uzwojeniu wtórnym. W ten sposób można podwyższać lub obniżać napięcie w bardzo szerokim zakresie, a stosunek obu napięć zależy od tzw. przekładni transformatora, czyli stosunku liczby zwojów uzwojenia pierwotnego do liczby zwojów uzwojenia wtórnego. W szczególnym przypadku obydwa uzwojenia mogą mieć dokładnie tyle samo zwojów – otrzymujemy wtedy tzw. transformator izolacyjny, którego zadaniem jest tylko i wyłącznie galwaniczne odseparowanie obwodu wtórnego od sieci zasilającej, co ma na celu zapewnienie bezpieczeństwa przeciwporażeniowego.
Parametry transformatorów
Każdy transformator można opisać za pomocą zestawu parametrów technicznych, z których – oprócz przekładni – należy wymienić przede wszystkim następujące wielkości oraz cechy konstrukcyjne.
-
Liczba uzwojeń – najprostszy transformator jest zbudowany z dwóch uzwojeń (pierwotnego i wtórnego), jednak nic nie stoi na przeszkodzie by na tym samym rdzeniu nawinąć także kilka dodatkowych cewek. Zdecydowanie najczęściej spotykane są konstrukcje z podwójnym uzwojeniem wtórnym, jednak np. specjalistyczne transformatory do wzmacniaczy lampowych mogą mieć nawet… osiem uzwojeń wtórnych o napięciach znamionowych od kilku do ponad 200 V!
-
Moc – każdy transformator ma określoną przez producenta moc obciążenia, którą urządzenie może przenosić bez ryzyka uszkodzenia (np. przepalenia uzwojeń lub zwarcia izolacji). Warto dodać, że mówimy tutaj o mocy pozornej wyrażanej w woltoamperach [VA].
-
Napięcie pierwotne – zdecydowana większość popularnych transformatorów pracuje z napięciem uzwojenia pierwotnego równym 230 V (stosowanym m.in. w Polsce) lub 115 V (np. w USA). Wybierając transformator do budowy zasilacza sieciowego należy zawsze upewnić się, że jest on przeznaczony właśnie do tego celu, gdyż na rynku można spotkać także rozmaite konstrukcje opracowane z myślą o znacznie niższych napięciach pracy (a co za tym idzie – niezapewniające wymaganego poziomu izolacji).
-
Napięcie uzwojenia wtórnego – wartość napięcia dostępnego na uzwojeniu wtórnym wynika z napięcia pierwotnego oraz przekładni transformatora, a zatem wartości podane w katalogach producentów zawsze są określane dla nominalnego napięcia wejściowego, równego np. 230 V. Co ważne, w stanie jałowym (tj. bez obciążenia) po stronie wtórnej napięcie zawsze jest nieco wyższe (zwykle o kilka woltów) niż wartość zapisana w specyfikacji technicznej, co wynika z rezystancji wewnętrznej uzwojenia – więcej na ten temat przeczytasz w tym artykule.
-
Prąd uzwojenia wtórnego – w danych technicznych transformatora zawsze podana jest dopuszczalna wartość obciążenia uzwojenia wtórnego. Warto pamiętać, że w przypadku transformatorów – podobnie jak zresztą we wszystkich innych urządzeniach – obowiązuje zawsze zasada zachowania energii. Oznacza to, że moc pobierana przez transformator ze źródła zasilania (np. sieci energetycznej) jest w przybliżeniu równa mocy dostępnej na wyjściu. Jeżeli zatem nasz transformator obniża napięcie z 230 V do 12 V, to prąd pobierany z sieci będzie także odpowiednio niższy niż prąd uzwojenia wtórnego – w tym przypadku około 230 V/12 V ≈ 19 razy. W rzeczywistości moc pobierana przez uzwojenie pierwotne jest równa sumie mocy obciążenia oraz nieuniknionych strat, które mają swoje źródło zarówno w rezystancji uzwojeń, jak i rozmaitych efektach magnetycznych.
-

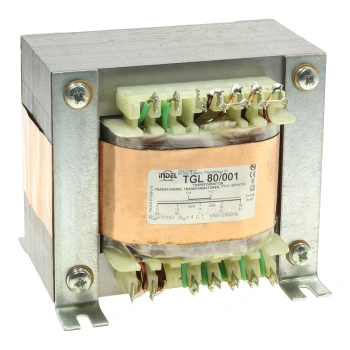

Częstotliwość pracy – transformatory sieciowe są dostosowane do pracy z napięciem o częstotliwości 50...60 Hz, jednak nie jest to uniwersalna reguła. Przykładowo – transformatory głośnikowe muszą poprawnie przenosić sygnały w paśmie akustycznym (do kilkunastu...20 kHz), zaś transformatory stosowane w zasilaczach impulsowych pracują przy częstotliwościach rzędu od kilkudziesięciu kiloherców nawet do pojedynczych MHz.
Rodzaje transformatorów
Materiał rdzenia oraz konstrukcja transformatora w ogromnej mierze wpływają na jego parametry użytkowe. W Sklepie AVT znajdziesz następujące rodzaje transformatorów:
-

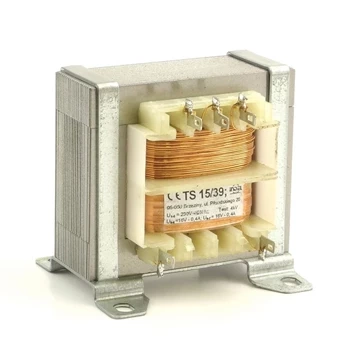

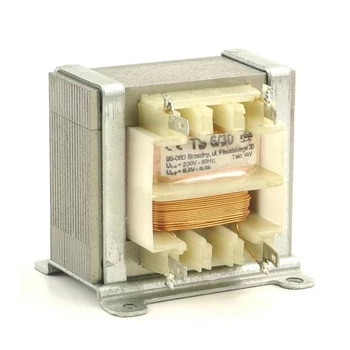

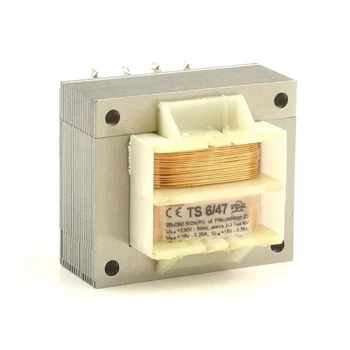

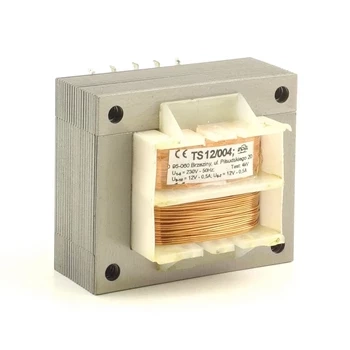

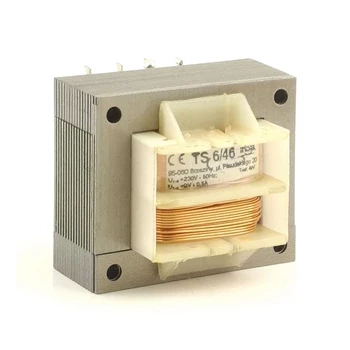

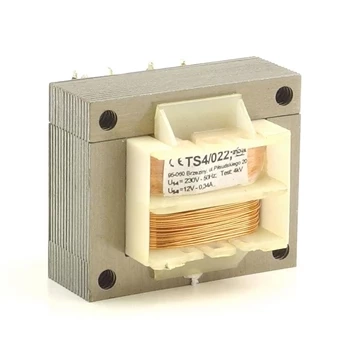

transformatory sieciowe TS znajdują zastosowanie w urządzeniach małej i średniej mocy (od około 1 VA do 50 VA) – można je znaleźć w rozmaitych sprzętach audio, wyposażeniu gospodarstwa domowego, czy też niektórych urządzeniach pomiarowych,
-

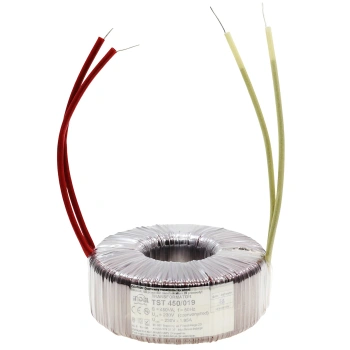

transformatory toroidalne dobrze sprawdzają się w urządzeniach o większym zapotrzebowaniu energetycznym, np. wzmacniaczach audio – oferują bowiem dużą moc przy relatywnie małych wymiarach i masie,
-

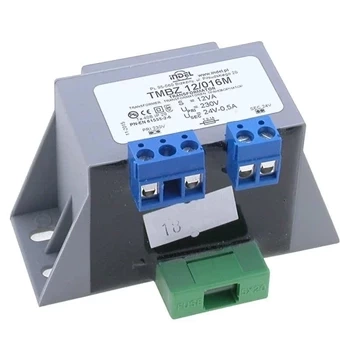

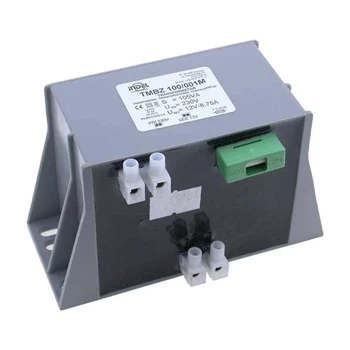

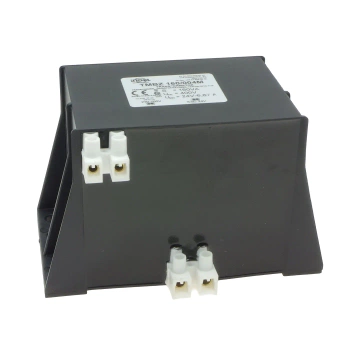

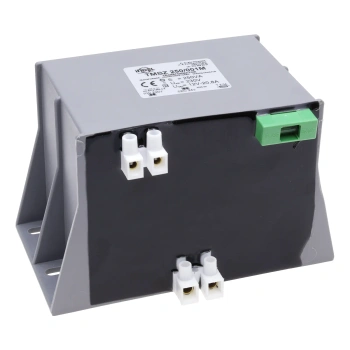

transformatory zalewane to podgrupa transformatorów sieciowych produkowanych w hermetycznych obudowach tworzywowych wypełnionych zalewą epoksydową, dzięki której zyskują doskonałą trwałość i odporność na warunki środowiskowe czy też procesy technologiczne (np. mycie PCB po montażu),
-
transformatory do wzmacniaczy lampowych charakteryzują się zwiększoną liczbą uzwojeń wtórnych o zróżnicowanych napięciach, przy czym jedno z uzwojeń oferuje dość wysokie napięcie (~200...230 V), niezbędne do właściwego zasilania lamp elektronowych,
-
autotransformatory stanowią specyficzną odmianę klasycznych transformatorów, w których konstrukcji znajduje się tylko jedno uzwojenie z odczepem, pełniące zarazem rolę obwodu pierwotnego oraz wtórnego. Częstym zastosowaniem autotransformatorów jest obniżanie napięcia sieciowego z 230 V do 115 V, co umożliwia bezpieczne zasilanie niektórych urządzeń zagranicznych.
FAQ
Do czego służy transformator?
Transformator to podzespół elektryczny służący do konwersji napięcia przemiennego. W zależności liczby uzwojeń po obu stronach (pierwotnej oraz wtórnej) transformator może obniżać lub podwyższać napięcie.
Jak jest zbudowany transformator?
Podstawowe elementy transformatora to przynajmniej dwa uzwojenia (cewki) – pierwotne oraz wtórne – nawinięte na rdzeń pełniący rolę magnetowodu. Bardzo duże znaczenie dla bezpieczeństwa ma odpowiednia izolacja pomiędzy uzwojeniami a rdzeniem.
Jak sprawdzić transformator?
Podstawowego sprawdzenia transformatora można dokonać za pomocą omomierza. Rezystancja uzwojeń powinna być stosunkowo niska, podczas gdy pomiędzy uzwojeniami – niemierzalnie wysoka (przy użyciu standardowego miernika).
Jak zmierzyć napięcie transformatora?
Napięcie transformatora należy mierzyć zawsze po obciążeniu uzwojenia wtórnego prądem znamionowym – tylko wtedy pomiar będzie wiarygodny (wskazanie woltomierza powinno być w przybliżeniu równe wartości podanej przez producenta). W przypadku pomiaru w trybie jałowym (bez obciążenia obwodu wtórnego) napięcie będzie zawyżone, zwykle o kilka woltów.
Jaki transformator do wzmacniacza?
We wzmacniaczach mocy stosowane są często transformatory toroidalne z uwagi na dużą wydajność przy relatywnie kompaktowej budowie. W mniejszych układach (np. przedwzmacniaczach lub wzmacniaczach słuchawkowych) dobrze sprawdzają się zwykłe transformatory sieciowe z serii TS lub transformatory zalewane.
Czy transformator jest konieczny do budowy zasilacza?
W zdecydowanej większości przypadków zasilacze sieciowe (liniowe oraz impulsowe) bazują na transformatorach. Istnieją także tzw. zasilacze beztransformatorowe, jednak są one stosowane rzadziej, głównie z uwagi na brak izolacji chroniącej przed porażeniem w przypadku dotknięcia któregoś z punktów pracującego obwodu.
