Mikroswitch

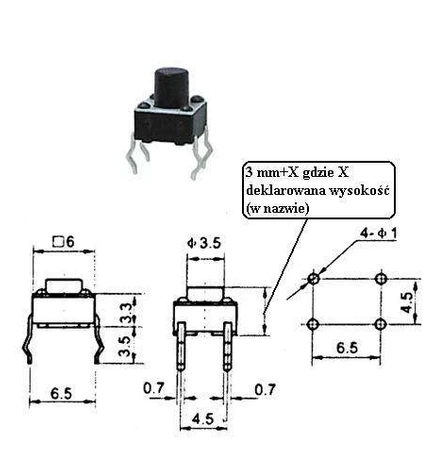

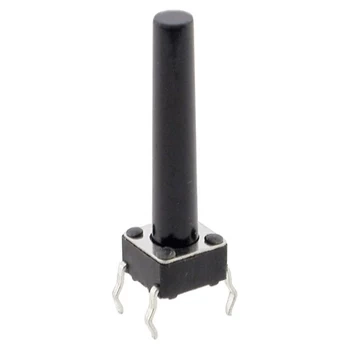

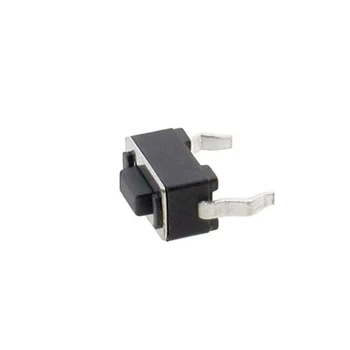

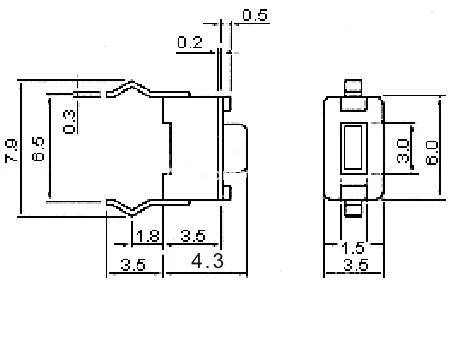

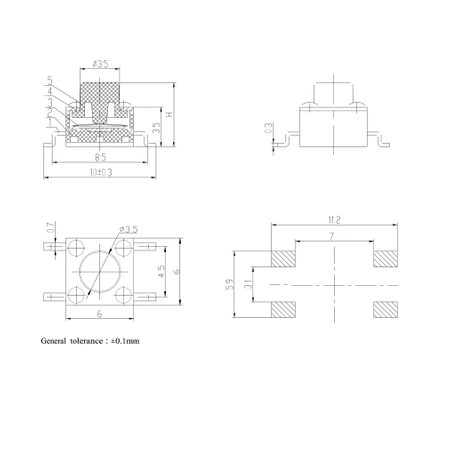

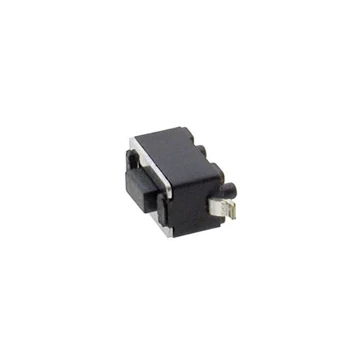

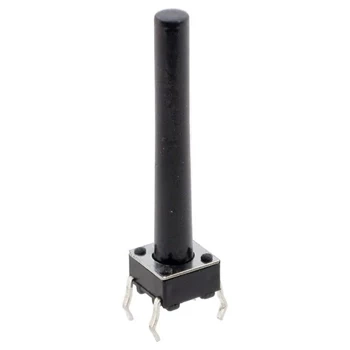

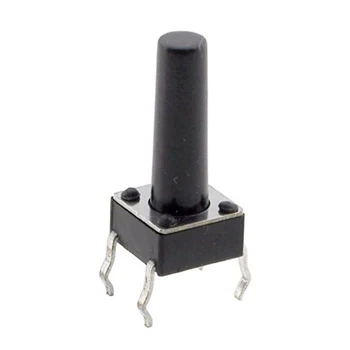

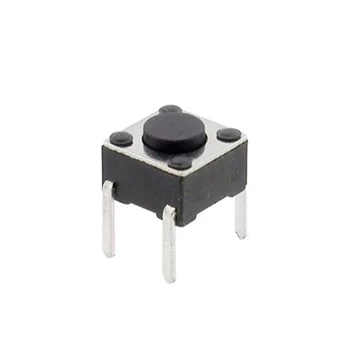

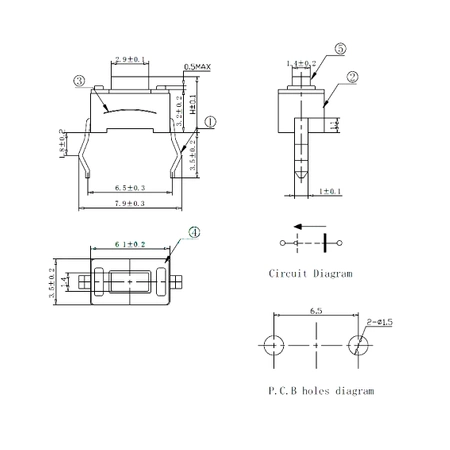

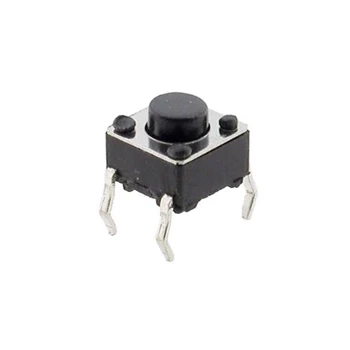

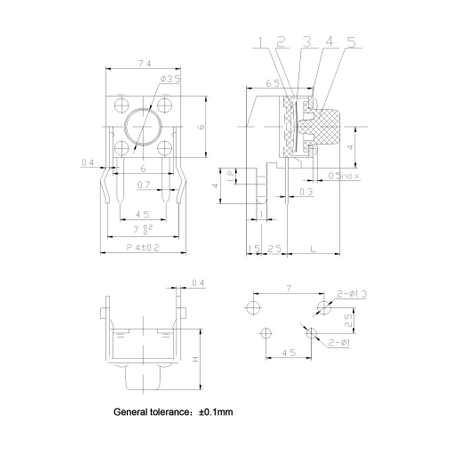

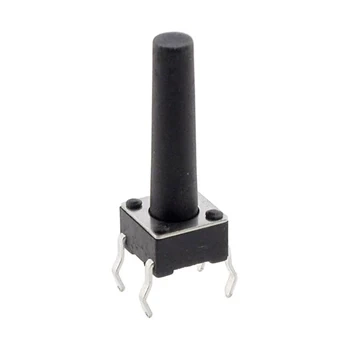

Mianem mikroprzełącznika nazywa się zwykle niewielki przycisk monostabilny (chwilowy), montowany bezpośrednio na płytce drukowanej urządzenia. Najczęściej spotykane są mikroprzełączniki w obudowach do montażu przewlekanego (THT) o rozmiarach podstawy 6x6 mm, 12x12 mm lub 3x6 mm – te pierwsze występują zwykle w wersjach o zróżnicowanej długości popychacza, co ułatwia zastosowanie w różnego typu obudowach.

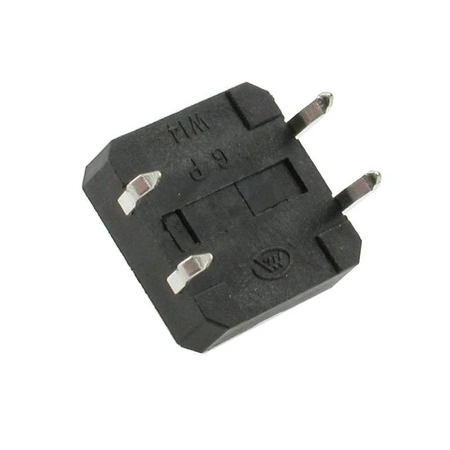

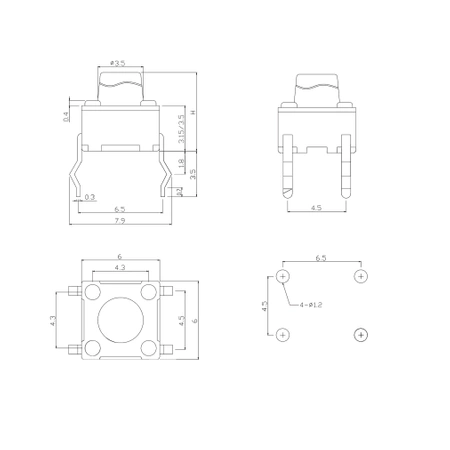

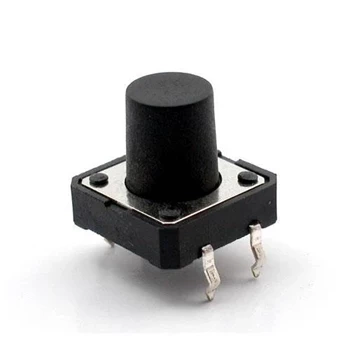

Mikroprzełączniki 6x6 mm i 12x12 mm mają dwie pary wyprowadzeń, podłączone do pojedynczej pary styków – oznacza to, że końcówki leżące naprzeciw siebie są ze sobą zwarte wewnątrz korpusu przycisku. Elementy te są w praktyce najczęściej wykorzystywane w połączeniu z rezystorami podciągającymi, co pozwala na bezpośrednią współpracę z wejściami układów logicznych i mikrokontrolerów.

Działanie mikroprzełącznika polega na zwieraniu pary styków po naciśnięciu popychacza, wystającego z górnej ścianki korpusu elementu. W stanie normalnym (tj. wtedy, gdy żadna siła nie jest przykładana do popychacza) styki są rozwarte, zatem żaden prąd nie płynie przez sąsiadujące końcówki przełącznika.
