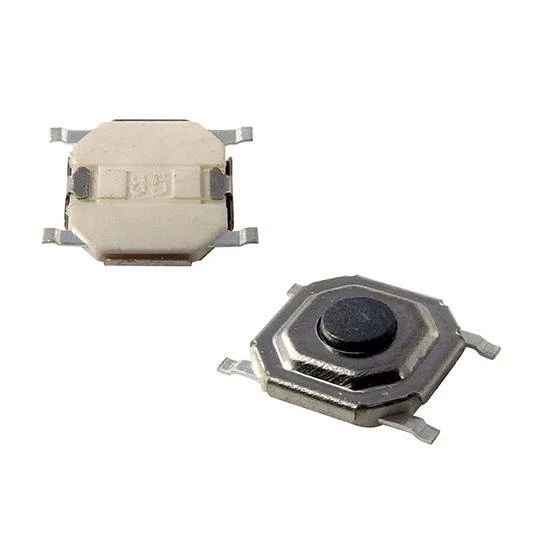

Mikroprzełącznik tact switch TSS05-015 do montażu SMD

Mikroprzełącznik tact switch TSS05-015 jest elementem sterującym przeznaczonym do montażu na płytce drukowanej.

Wariant ma korpus 5,2 × 5,2 mm oraz wysokość całkowitą 1,5 mm, co ułatwia dopasowanie go do mechaniki panelu.

Najważniejsze cechy

• Model TSS05-015
• Wymiary korpusu 5,2 × 5,2 mm
• Wysokość całkowita 1,5 mm
• Montaż SMD

Zastosowanie

Element nadaje się do:

• paneli sterujących urządzeń elektronicznych
• klawiatur membranowych i przyciskowych
• modułów prototypowych oraz płytek PCB

Specyfikacja techniczna

• Typ produktu: mikroprzełącznik tact switch
• Model: TSS05-015
• Montaż: SMD

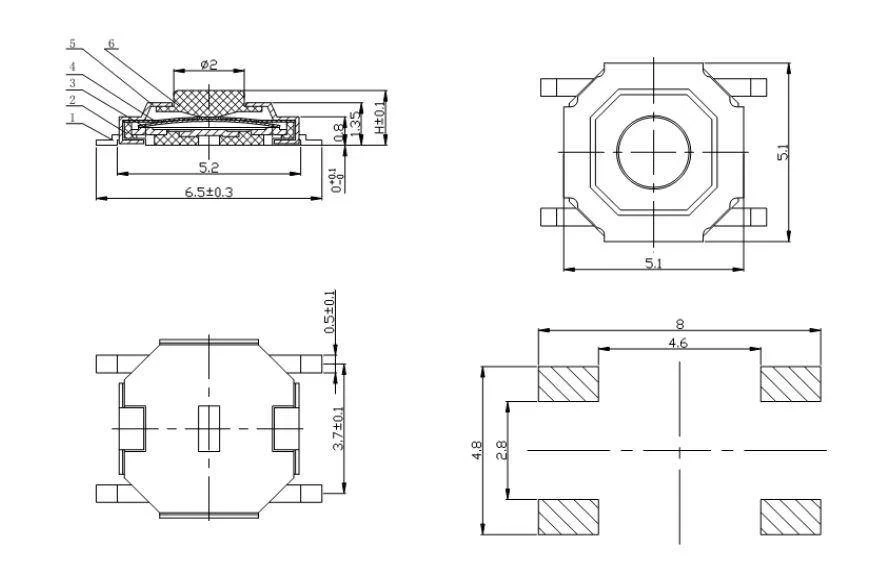

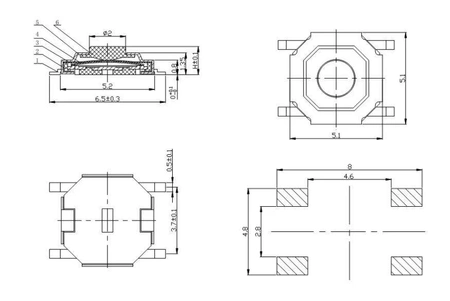

• Wymiary korpusu: 5,2 × 5,2 mm
• Wysokość całkowita: 1,5 mm
• Napięcie znamionowe: 12 V DC
• Prąd znamionowy: 50 mA

Warto wiedzieć: dobór wysokości mikroprzełącznika do panelu

Wysokość elementu należy zestawić z odległością między płytką PCB a panelem czołowym. Zbyt niski przycisk może być trudno dostępny, a zbyt wysoki może zostać obciążony po zamknięciu obudowy.

Przed wykonaniem otworu lub zaprojektowaniem klawisza warto uwzględnić także grubość panelu, sposób mocowania płytki oraz wymagany skok elementu naciskanego.

Najczęściej zadawane pytania

Jaki sposób montażu ma ten mikroprzełącznik?

Element jest przeznaczony do montażu SMD.

Jakie wymiary ma korpus?

Wymiary korpusu wynoszą 5,2 × 5,2 mm.

Jaka jest wysokość całkowita elementu?

Wysokość całkowita wynosi 1,5 mm.

Jaki jest model mikroprzełącznika?

Model elementu to TSS05-015.

Jakie napięcie znamionowe podano dla elementu?

Napięcie znamionowe wynosi 12 V DC.

Jaki prąd znamionowy podano dla elementu?

Prąd znamionowy wynosi 50 mA.
