Testery CCTV

Testery CCTV do kamer IP, analogowych i diagnostyki monitoringu

Testery CCTV do instalacji i diagnostyki monitoringu służą do uruchamiania, konfigurowania i sprawdzania kamer bezpośrednio w miejscu montażu. Pozwalają wyświetlić obraz, ustawić kadr i ostrość, skontrolować zasilanie, sprawdzić komunikację sieciową oraz wykryć problemy z przewodami i transmisją danych.

W tej kategorii znajdziesz testery CCTV NOYAFA do kamer IP i analogowych. W zależności od modelu mogą łączyć funkcję przenośnego monitora serwisowego, testera sieci LAN, źródła zasilania PoE, testera przewodów oraz narzędzia do diagnostyki systemów monitoringu. Dla instalatora oznacza to mniej przechodzenia między kamerą, rejestratorem i stanowiskiem konfiguracyjnym.

Do czego służy tester CCTV?

Tester kamer CCTV pozwala sprawdzić kamerę bez podłączania jej od razu do docelowego rejestratora lub monitora. Instalator może przy samej kamerze zweryfikować obraz, pole widzenia, ostrość, działanie zasilania oraz podstawową komunikację z siecią.

Rozbudowane testery obsługują nie tylko kamery IP, ale także systemy analogowe. Dzięki temu są przydatne przy budowie nowych instalacji, modernizacji starszego monitoringu, wymianie kamer oraz diagnozowaniu problemów z obrazem, okablowaniem, PoE lub konfiguracją sieciową.

Tester CCTV do kamer IP

Tester kamer IP do monitoringu sieciowego pomaga wykryć urządzenie w sieci, sprawdzić adresację, uruchomić podgląd strumienia wideo i zweryfikować podstawowe parametry komunikacji. Funkcje takie jak ONVIF, RTSP, Ping, DHCP lub skanowanie IP ułatwiają szybkie ustalenie, czy problem leży po stronie kamery, przewodu, switcha, rejestratora czy konfiguracji.

Przy wyborze testera do kamer IP trzeba sprawdzić maksymalną obsługiwaną rozdzielczość, kodeki wideo i funkcje sieciowe. Urządzenie wystarczające do podglądu Full HD nie musi poprawnie obsługiwać kamer 4K, 8K albo strumieni kodowanych nowszym standardem.

Tester CCTV do kamer analogowych

Tester CCTV do kamer analogowych HD umożliwia bezpośrednie podłączenie kamery i sprawdzenie sygnału wideo bez używania docelowego rejestratora. W zależności od modelu może obsługiwać klasyczny sygnał CVBS oraz standardy TVI, CVI i AHD.

Nie wystarczy sprawdzić samego złącza BNC. Kamera analogowa HD może wyglądać podobnie jak starszy model CVBS, ale pracować w innym standardzie transmisji obrazu. Dlatego przed zakupem testera trzeba porównać obsługiwane systemy i maksymalną rozdzielczość sygnału.

PoE, zasilanie DC i diagnostyka przewodów

Tester CCTV z PoE może zasilić kamerę IP podczas montażu i konfiguracji, zanim zostanie podłączony docelowy switch PoE lub rejestrator. Wybrane modele mają także wyjście napięcia stałego do zasilania kamer analogowych. Przed podłączeniem trzeba sprawdzić wymagane napięcie, polaryzację, maksymalny prąd oraz moc dostępną na wyjściu testera.

W monitoringu IP wiele problemów wynika z okablowania. Funkcje takie jak mapa przewodów, pomiar długości kabla lub test TDR w testerze CCTV pomagają zawęzić miejsce usterki. TDR może wskazać odległość do przerwy lub zwarcia, ale nie określa automatycznie mechanicznej przyczyny problemu — może nią być uszkodzony wtyk, przerwany przewód, zgniecenie kabla albo błędne zakończenie żył.

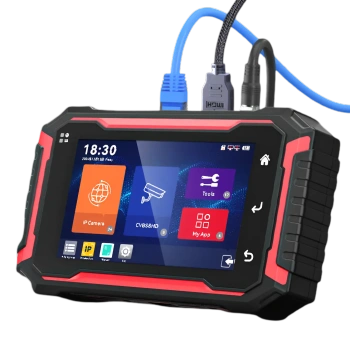

NOYAFA NF-IPC725 – tester CCTV IP i analogowego

tester CCTV IP i analogowego NOYAFA NF-IPC725 jest przeznaczony do instalacji oraz serwisowania kamer sieciowych i systemów analogowych CVBS, TVI, CVI oraz AHD. To przykład urządzenia dla instalatora, który potrzebuje jednego testera do podstawowej obsługi różnych typów kamer.

Model ma dotykowy ekran IPS Full HD o przekątnej 5,5 cala. Obsługuje obraz z kamer IP do 4K, kodeki H.265 i H.264 oraz analogowe systemy HD do 8 MP. Funkcje ONVIF i RTSP pomagają wykrywać kamery i wyświetlać ich strumienie, a narzędzia sieciowe oraz kablowe obejmują m.in. Ping, skanowanie IP, DHCP, TDR, Wi-Fi, RS485, zasilanie 12 V DC i PoE 48 V.

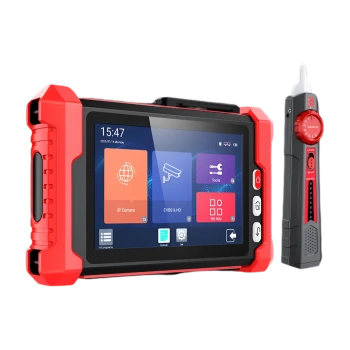

NOYAFA NF-IPC728HSO – tester CCTV do instalacji hybrydowych

tester CCTV NOYAFA NF-IPC728HSO jest bardziej rozbudowanym narzędziem do instalacji hybrydowych: IP, analogowych, sieciowych i światłowodowych. To model dla serwisantów, którzy oprócz podglądu obrazu potrzebują także diagnostyki infrastruktury.

Urządzenie ma 8-calowy ekran IPS o rozdzielczości 1920 × 1200. Obsługuje kamery IP do 8K/32 MP, kodeki H.265+, H.265, H.264 i MPEG4 oraz standardy analogowe CVBS, TVI, CVI, AHD i EX-SDI. Dwa gigabitowe porty Ethernet umożliwiają włączenie testera w tor sieciowy, a funkcje TDR, cyfrowy szukacz par, OPM, VFL, Wi-Fi oraz wejście i wyjście HDMI rozszerzają jego zastosowanie poza sam podgląd kamery.

Tester CCTV do instalacji światłowodowych

W większych systemach monitoringu transmisja pomiędzy budynkami, punktami dystrybucyjnymi i rejestratorem może odbywać się przez światłowód. W takiej instalacji przydatny jest tester CCTV z miernikiem mocy optycznej OPM i lokalizatorem VFL. OPM pozwala ocenić poziom sygnału optycznego, a VFL pomaga wykryć wybrane przerwy lub silne zagięcia włókna.

Nie każdy tester CCTV obsługuje światłowody. Przy instalacjach hybrydowych warto więc sprawdzić, czy urządzenie obejmuje zarówno diagnostykę Ethernet, jak i funkcje optyczne. Osobne przyrządy do torów optycznych znajdziesz również w kategorii narzędzia do światłowodów.

Jak wybrać tester CCTV?

Tester należy dobrać do typów kamer, standardów transmisji i infrastruktury, z którą pracujesz najczęściej. Najbardziej rozbudowany model nie zawsze jest konieczny przy prostych instalacjach IP, ale będzie uzasadniony tam, gdzie pojawiają się kamery analogowe HD, PTZ, PoE, światłowody, HDMI albo diagnostyka długich tras kablowych.

• tester CCTV do kamer IP – powinien obsługiwać wymagane rozdzielczości, kodeki, ONVIF i narzędzia sieciowe,
• tester CCTV do kamer analogowych – musi być zgodny ze standardem CVBS, TVI, CVI, AHD lub SDI używanym w instalacji,
• tester CCTV z PoE i zasilaniem DC – pozwala uruchomić kamerę bez dodatkowego zasilacza,
• tester CCTV z TDR i mapą przewodów – pomaga diagnozować okablowanie Ethernet,
• tester CCTV z OPM i VFL – sprawdzi się w systemach monitoringu wykorzystujących światłowody,
• tester z HDMI lub VGA – może pełnić funkcję przenośnego monitora serwisowego.

Bezpieczeństwo podczas pracy z testerem CCTV

Przed podłączeniem kamery trzeba sprawdzić napięcie, polaryzację, sposób zasilania PoE oraz maksymalną moc wyjścia testera. Podanie niewłaściwego napięcia może uszkodzić kamerę albo sam przyrząd.

Tester CCTV nie zastępuje prawidłowej ochrony przepięciowej, uziemienia ani procedur obowiązujących podczas pracy przy instalacji elektrycznej. Przy pracy na wysokości urządzenie powinno być zabezpieczone paskiem lub ustawione w stabilnym miejscu, aby nie utrudniało bezpiecznego montażu kamery.
