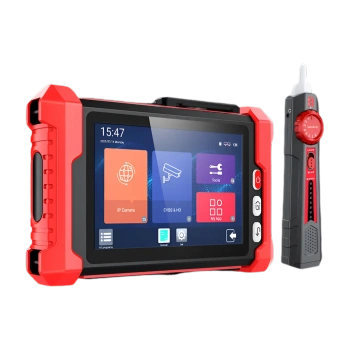

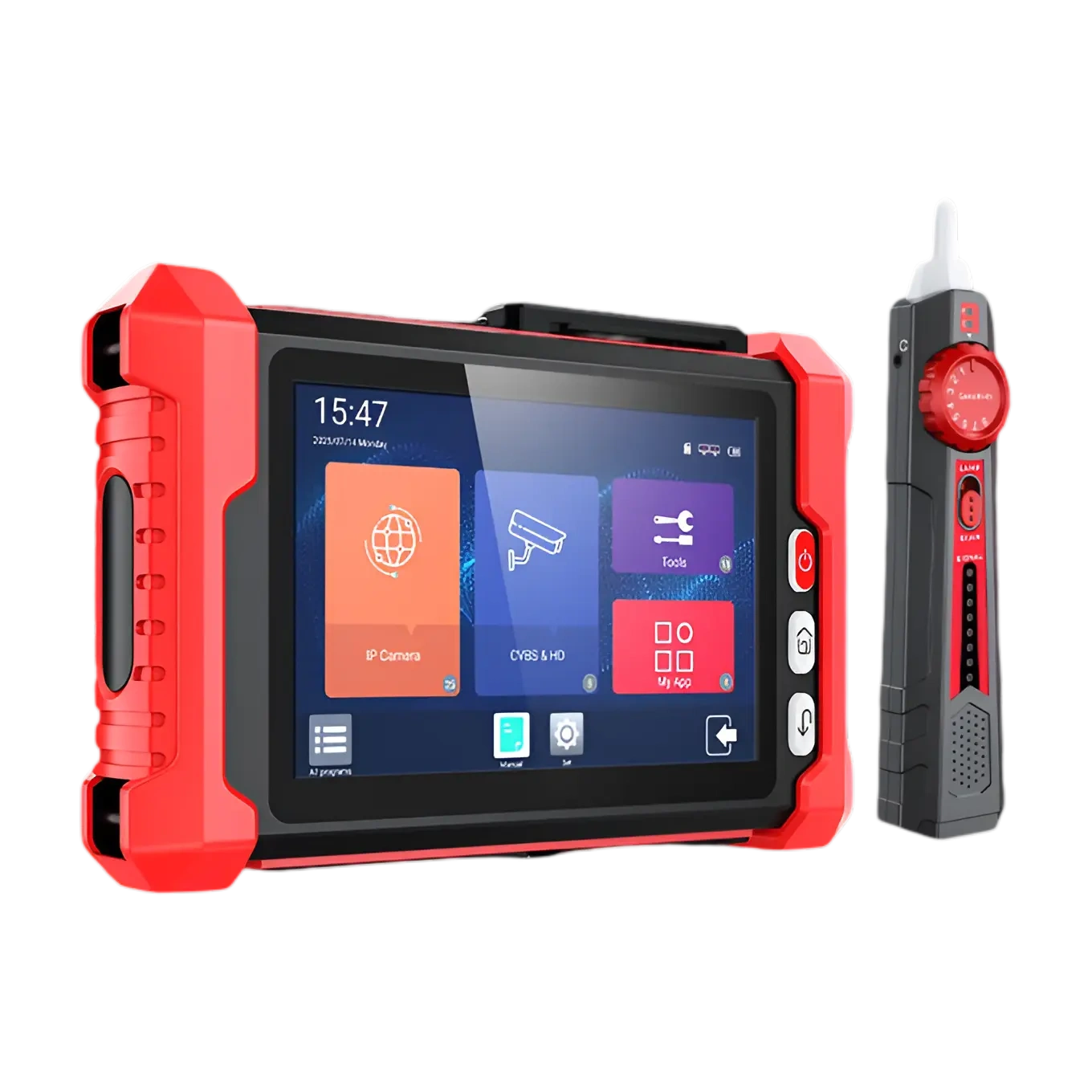

Tester CCTV Noyafa NF-IPC728HSO

Noyafa NF-IPC728HSO – Wielofunkcyjny Tester CCTV 8K z Ekranem 8" IPS, OPM i VFL

Profesjonalna diagnostyka i konfiguracja systemów monitoringu

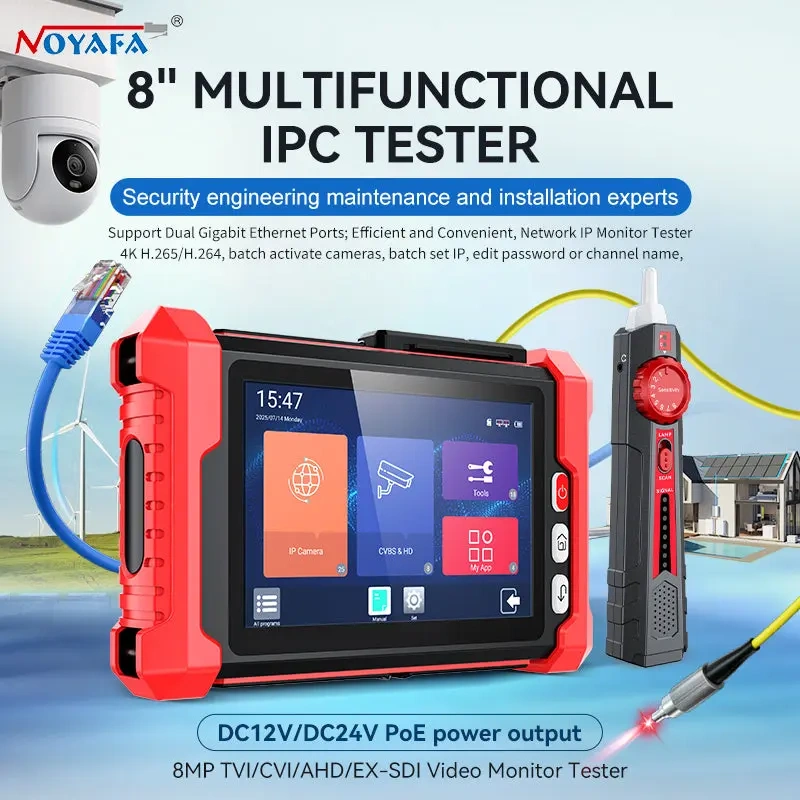

Urządzenie służy do kompleksowej instalacji, konserwacji i naprawy nowoczesnych systemów monitoringu wizyjnego. Noyafa NF-IPC728HSO to zaawansowany kombajn diagnostyczny, który integruje w sobie funkcje testera kamer IP i analogowych, analizatora sieci oraz miernika okablowania. Centralnym elementem urządzenia jest 8-calowy dotykowy ekran IPS o rozdzielczości 1920×1200, który zapewnia precyzyjny podgląd obrazu nawet w pełnym słońcu, co jest kluczowe podczas prac terenowych.

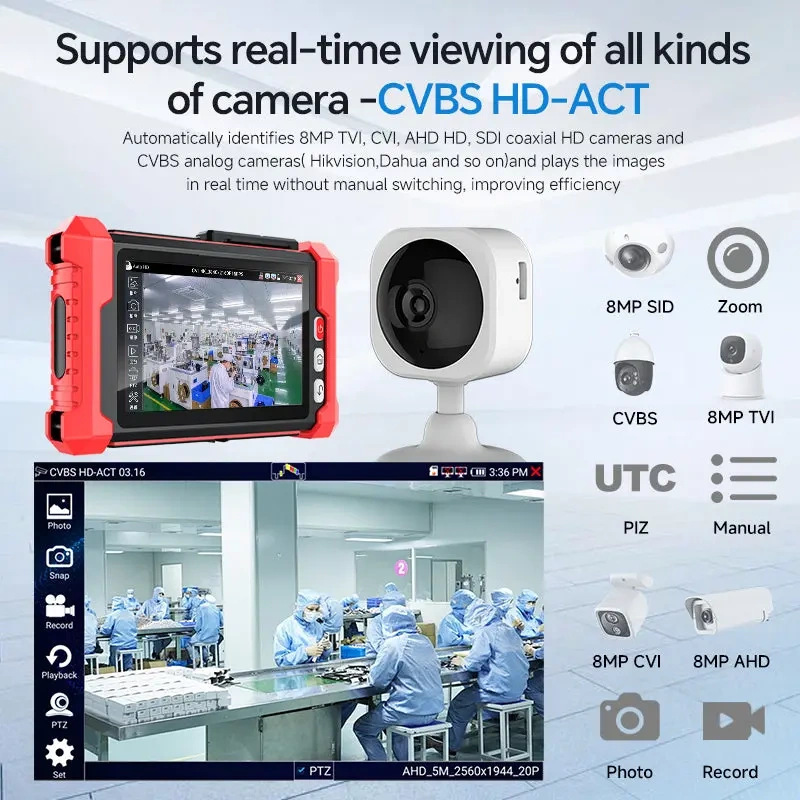

Tester obsługuje najnowsze standardy wideo, umożliwiając podgląd w czasie rzeczywistym z kamer o rozdzielczości do 8K (32MP) oraz pełne wsparcie dla kodeków H.265+, H.265 i H.264. Dzięki funkcji Rapid ONVIF, urządzenie automatycznie wykrywa i aktywuje kamery sieciowe, drastycznie skracając czas konfiguracji systemu. Dla instalatorów pracujących z infrastrukturą hybrydową, model ten oferuje wsparcie dla kamer analogowych w standardach TVI, CVI, AHD oraz SDI i CVBS.

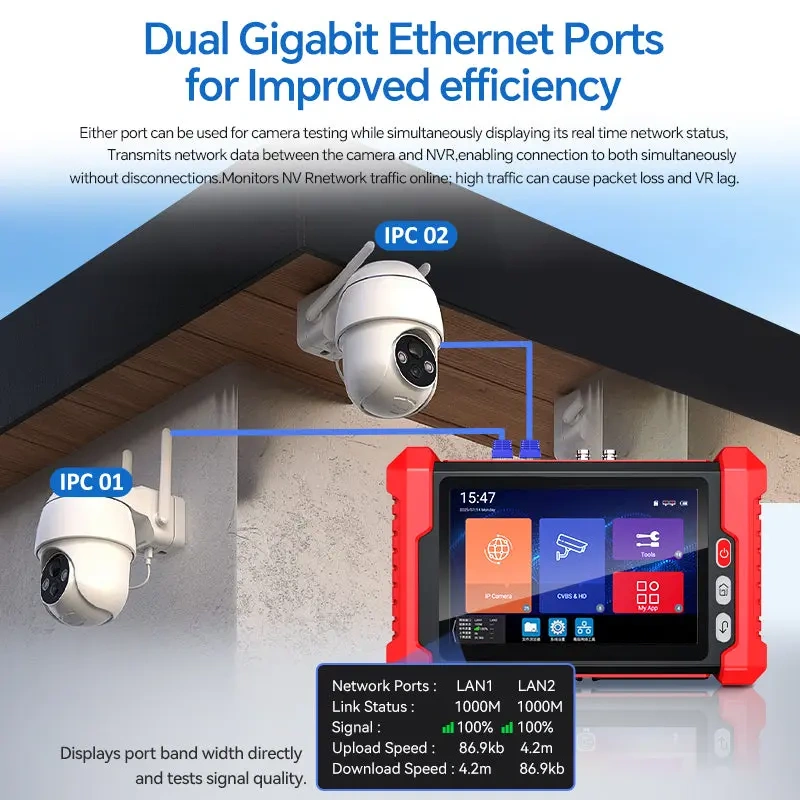

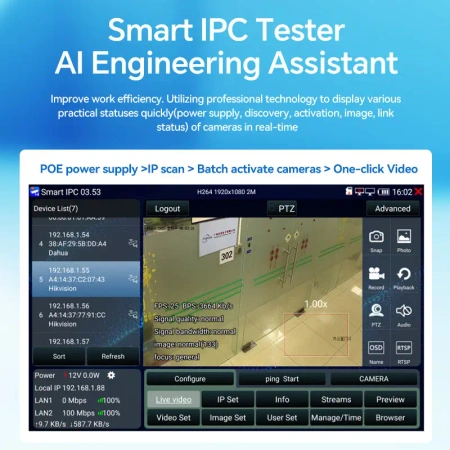

Wyróżnikiem tego modelu są dwa gigabitowe porty Ethernet. Pozwalają one na wpięcie testera pomiędzy kamerę a rejestrator NVR w trybie "pass-through", co umożliwia monitorowanie ruchu sieciowego, wykrywanie utraty pakietów i opóźnień bez przerywania połączenia. Dodatkowo, wbudowany moduł AI Engineering Assistant automatyzuje procesy skanowania adresów IP, wykrywania zasilania i oceny jakości łącza, co czyni go idealnym narzędziem dla inżynierów sieciowych.

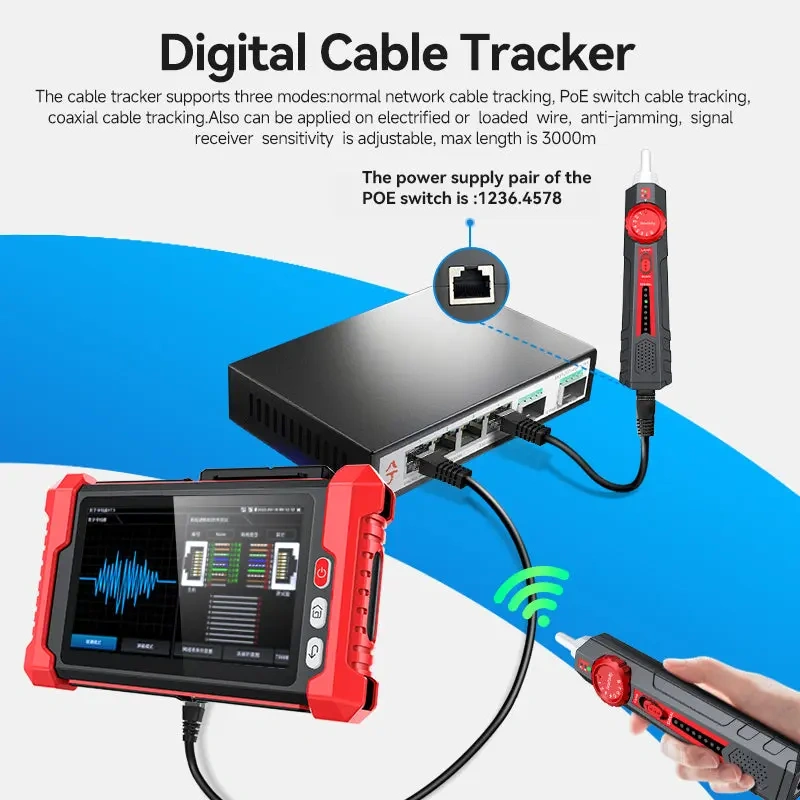

Tester wyposażono w zestaw narzędzi do weryfikacji warstwy fizycznej sieci. Znajdziesz tu cyfrowy szukacz par przewodów, funkcję testowania kabli RJ45 z pomiarem TDR (Time Domain Reflectometry) do wykrywania zwarć i przerw, a także moduły optyczne: miernik mocy optycznej (OPM) oraz wizualny lokalizator uszkodzeń (VFL) wykorzystujący światło czerwone do diagnostyki światłowodów.

Specyfikacja techniczna

• Wyświetlacz: 8-calowy ekran dotykowy IPS, rozdzielczość 1920 × 1200 (struktura G+G).
• Obsługa kamer IP: Do 8K/32MP, wsparcie H.265+/H.265/H.264/MPEG4, szybki ONVIF, RTSP.
• Obsługa kamer analogowych: CVBS (PAL/NTSC), HD TVI (8MP), CVI (8MP), AHD (8MP), EX-SDI.
• Porty sieciowe: 2x Gigabit Ethernet (10/100/1000M) z funkcją pass-through i analizą ruchu.
• Łączność bezprzewodowa: Wbudowane Wi-Fi (150M) z funkcją analizatora widma i testu siły sygnału.
• Diagnostyka kabli miedzianych: Test mapy połączeń, cyfrowy szukacz par, pomiar TDR (2–195 m) wykrywający długość, tłumienie i zwarcia.

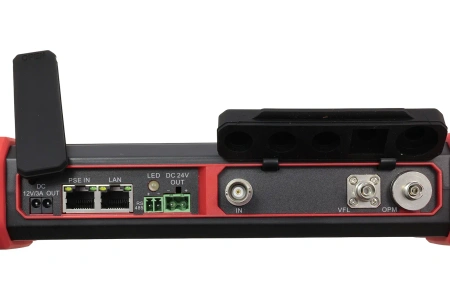

• Diagnostyka światłowodowa: Wbudowany miernik mocy optycznej (OPM) oraz wizualny lokalizator uszkodzeń (VFL).

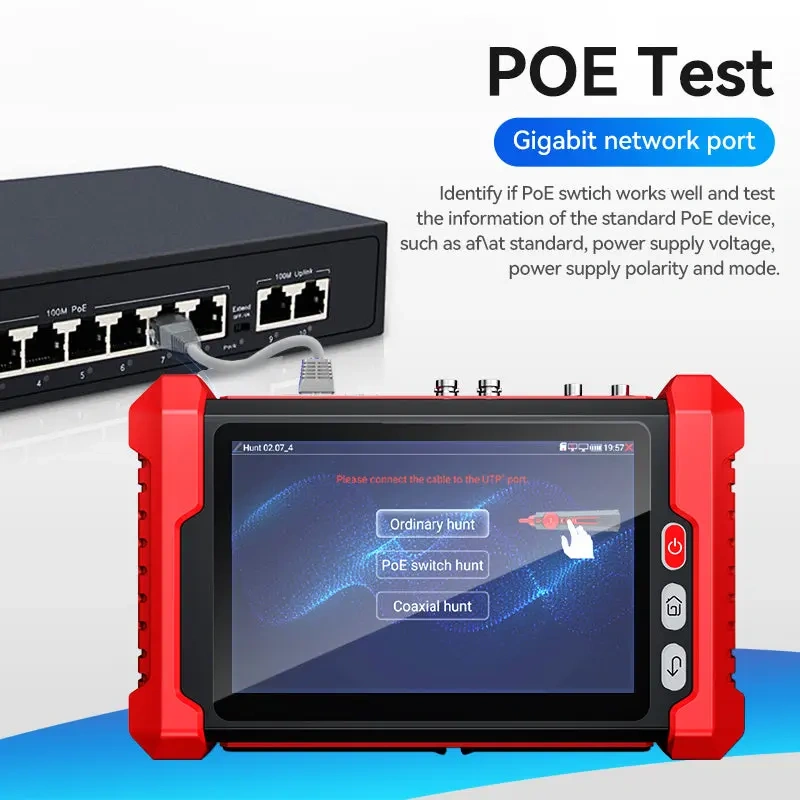

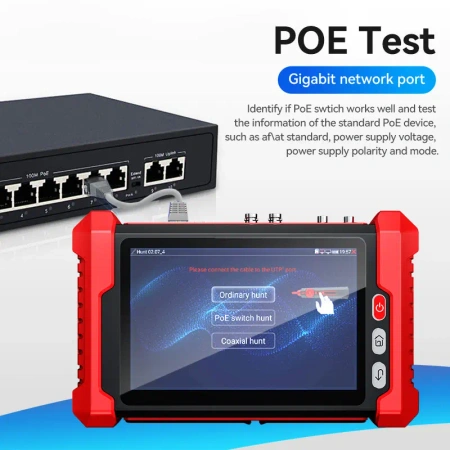

• Zasilanie i wyjścia mocy: Wejście/wyjście PoE (testowanie napięcia i standardu), wyjścia DC 12V/3A, 24V/2A, 48V PoE (max 25.5W).

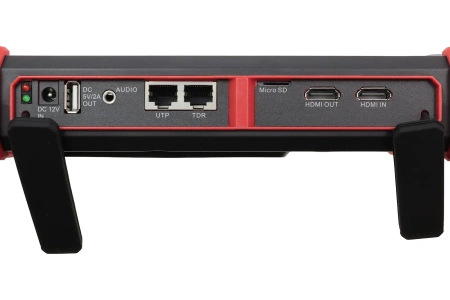

• Interfejsy wideo: Wejście HDMI (do 4K) oraz wyjście HDMI (obsługa monitorów zewnętrznych).
• Narzędzia sieciowe: Ping, skanowanie IP, serwer DHCP, test przepustowości łącza.
• Sterowanie PTZ: Obsługa ponad 30 protokołów (m.in. Pelco-D/P, Samsung, Panasonic).
• Bateria: Czas pracy 8-10 godzin, wytrzymała konstrukcja do pracy w terenie.

Porady techniczne dla instalatorów

Diagnostyka toru wideo przy użyciu dwóch portów LAN:
Wykorzystaj unikalną funkcję podwójnego portu Gigabit Ethernet, aby wpiąć tester szeregowo między kamerę a switch lub rejestrator. Pozwoli to na analizę ruchu sieciowego w czasie rzeczywistym. Jest to najskuteczniejsza metoda na wykrycie "wąskich gardeł" w przepustowości, które mogą powodować klatkowanie obrazu lub opóźnienia w sterowaniu PTZ, bez konieczności odłączania systemu od sieci głównej.

Weryfikacja instalacji światłowodowej:
W nowoczesnych systemach CCTV opartych na światłowodach, użyj wbudowanego VFL (Visual Fault Locator) do szybkiego zlokalizowania pęknięć włókna w przełącznicach lub mufach – czerwone światło będzie wyraźnie widoczne w miejscu uszkodzenia. Natomiast Miernik Mocy Optycznej (OPM) pozwoli Ci zweryfikować, czy tłumienie na danej linii mieści się w budżecie mocy wkładek SFP, co jest częstą przyczyną braku linku na dużych odległościach.

Zasilanie kamer bezpośrednio z testera:
Podczas konfiguracji kamer w miejscach, gdzie infrastruktura elektryczna nie jest jeszcze gotowa, wykorzystaj wyjście PoE 48V lub wyjścia DC 12V/24V wbudowane w tester. Urządzenie dostarczy stabilne zasilanie do kamery, co umożliwia jej precyzyjne ustawienie (kadr, ostrość) jeszcze przed finalnym uruchomieniem switchy PoE w serwerowni.

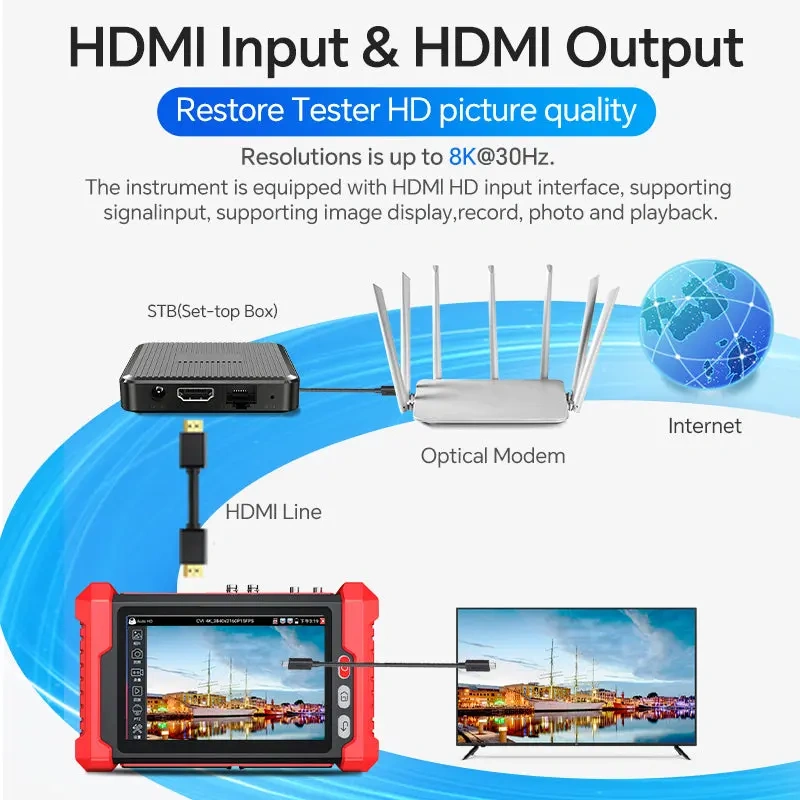

Wykorzystanie wejścia/wyjścia HDMI:
Tester może pełnić funkcję przenośnego monitora serwisowego. Podłącz wyjście rejestratora NVR do wejścia HDMI w testerze, aby skonfigurować menu rejestratora bez konieczności noszenia ciężkiego monitora LCD. Z kolei wyjście HDMI pozwala na przesłanie obrazu z testowanej kamery na duży ekran, co jest przydatne podczas prezentacji efektów pracy klientowi.

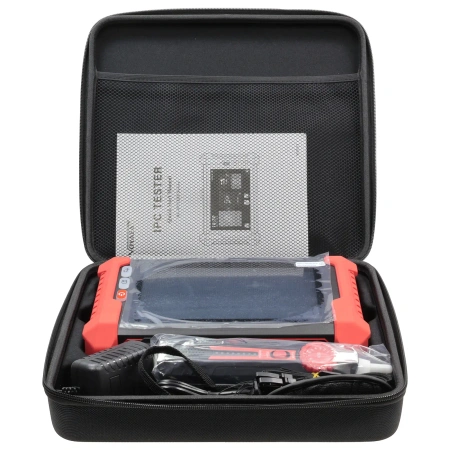

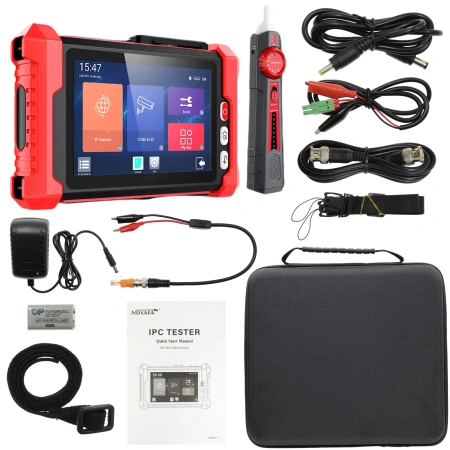

W zestawie:

• Tester z menu w języku polskim
• Zasilacz 12 3A
• Krokodylki pomiarowe
• Kabel DC-DC
• Kabel RJ45 - krokodylki
• Kabel BNC-BNC
• Instrukcja
• Pasek na ramię
• Etui (walizka transportowa)
