Klipsy pomiarowe

Budowa prototypów urządzeń elektronicznych jest zadaniem wymagającym nie tylko wiedzy teoretycznej i doświadczenia praktycznego, ale także odpowiedniej bazy sprzętowej, narzędzi , wyposażenia pomiarowego oraz komponentów. Choć układy prototypowe powinny zwykle bazować na tych samych elementach i obwodach, co docelowe urządzenia, to do celów rozwojowych stworzone zostały dedykowane podzespoły elektroniczne , znacząco ułatwiające i przyspieszające proces opracowania nowego produktu. W tej kategorii zamieściliśmy jedne z najbardziej uniwersalnych elementów, wykorzystywanych właśnie w pracach projektowych oraz serwisowych – podstawki i klipsy pomiarowe do układów scalonych.

Podstawka ZIF – budowa i zasada działania

Określenie ZIF – wykorzystywane w odniesieniu do podstawek dla układów scalonych w obudowach DIL, procesorów komputerowych oraz złączy dla taśm FPC – jest skrótem od anglojęzycznegozero insertion force. Oznacza to, że ten typ elementu stykowego umożliwia podłączenie (układu scalonego lub taśmy) bez konieczności używania siły. Wszystkie podzespoły typu ZIF wymagają zatem odpowiedniego układu mechanicznego, który pozwoli na zatrzaśnięcie i pewne zamocowanie podłączanego elementu. W przypadku podstawek dla układów w obudowach THT zadanie to jest realizowane za pomocą niewielkiej dźwigni, której obrót powoduje przesunięcie jednego z elementów obudowy podstawki w taki sposób, by wyprowadzenia układu zostały pewnie dociśnięte do styków znajdujących się wewnątrz podstawki. Rozwiązanie takie umożliwia bezpieczne zamocowanie układu scalonego bez konieczności wciskania, co ma miejsce w konwencjonalnych podstawkach dla układów scalonych. Nawet wielokrotne wkładanie i wyciąganie układu z podstawki ZIF nie powoduje uszkodzenia delikatnych wyprowadzeń blaszkowych.

Zastosowania podstawek ZIF

Podstawka ZIF jest często spotykanym elementem programatorów stacjonarnych dla mikrokontrolerów, w szczególności starszych modeli, niewyposażonych w zintegrowany moduł debuggowania i programowania w urządzeniu docelowym (np. ISP w mikrokontrolerach AVR bądź SWD w procesorach STM32). Podobne rozwiązanie można także znaleźć w programatorach i kasownikach starszych typów pamięci, które także wymagały przełożenia układu z serwisowanego urządzenia do podstawki w programatorze. Dziś podstawki ZIF są chętnie wykorzystywane przede wszystkim w uniwersalnych miernikach elementów elektronicznych, oferowanych jako gotowe urządzenia lub zestawy do samodzielnego montażu. Szeroki rozstaw pól kontaktowych znacząco ułatwia zamocowanie mierzonego elementu przewlekanego i zapewnia możliwie najkrótszą ścieżkę przepływu prądu, co ma znaczenie szczególnie podczas badania niewielkich elementów indukcyjnych. Podstawki testowe są też chętnie stosowane w niektórych zestawach ewaluacyjnych – znakomicie upraszczają bowiem wymianę procesora lub innego badanego układu scalonego, bez ryzyka uszkodzenia spowodowanego wielokrotnym zginaniem delikatnych wyprowadzeń przewlekanych.

Podstawki ZIF w ofercie Sklepu AVT

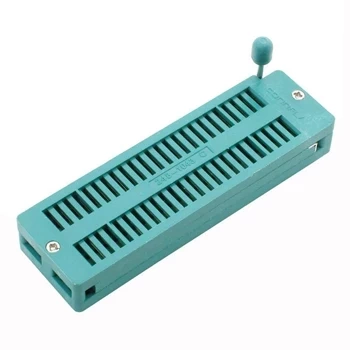

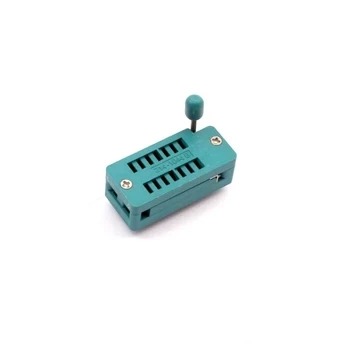

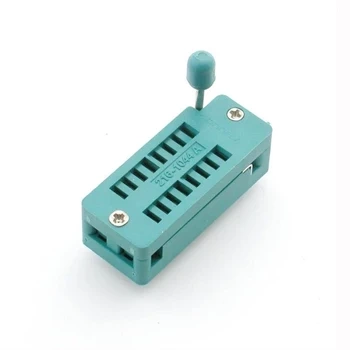

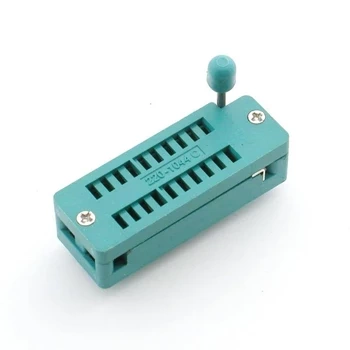

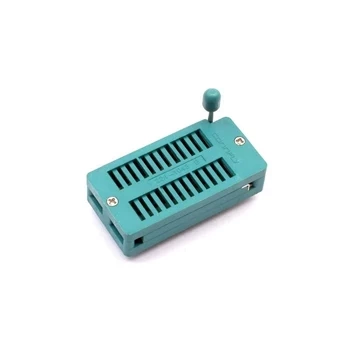

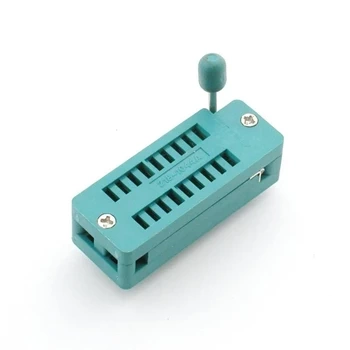

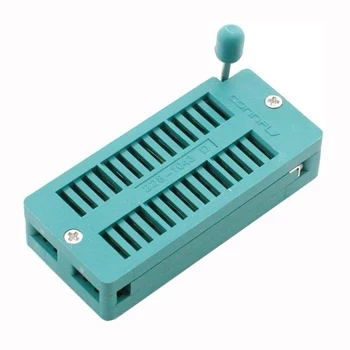

W naszej ofercie znajdziesz wysokiej jakości podstawki ZIF, przeznaczone do montażu przewlekanego. Elementy te są dostosowane do współpracy z układami scalonymi w obudowach typu DIL, zarówno w wersji podstawowej, jak i w wykonaniach szerokich, spotykanych m.in. w starszych pamięciach EEPROM czy mikroprocesorach. Od ręki dostępne są podstawki o liczbie pól stykowych równej 14, 16, 18, 20, 254, 28, 32, 40 i 48. Dodatkowo, podstawki 24-pinowe dostępne są w wersji wąskiej, szerokiej oraz uniwersalnej. W każdym przypadku do zamykania i otwierania pól stykowych służy dźwignia, znajdująca się przy jednym z narożników korpusu.
