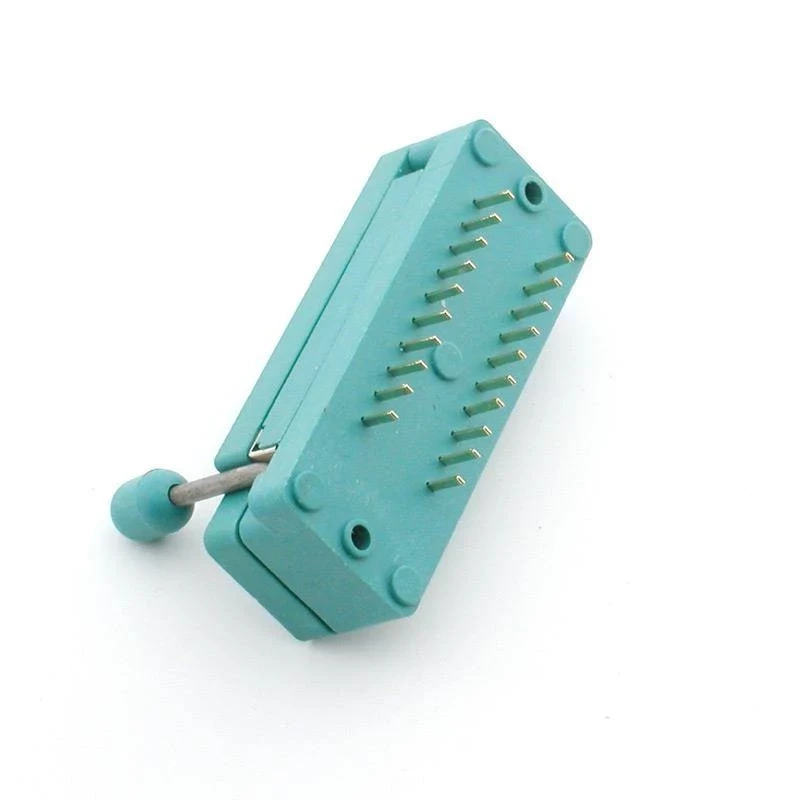

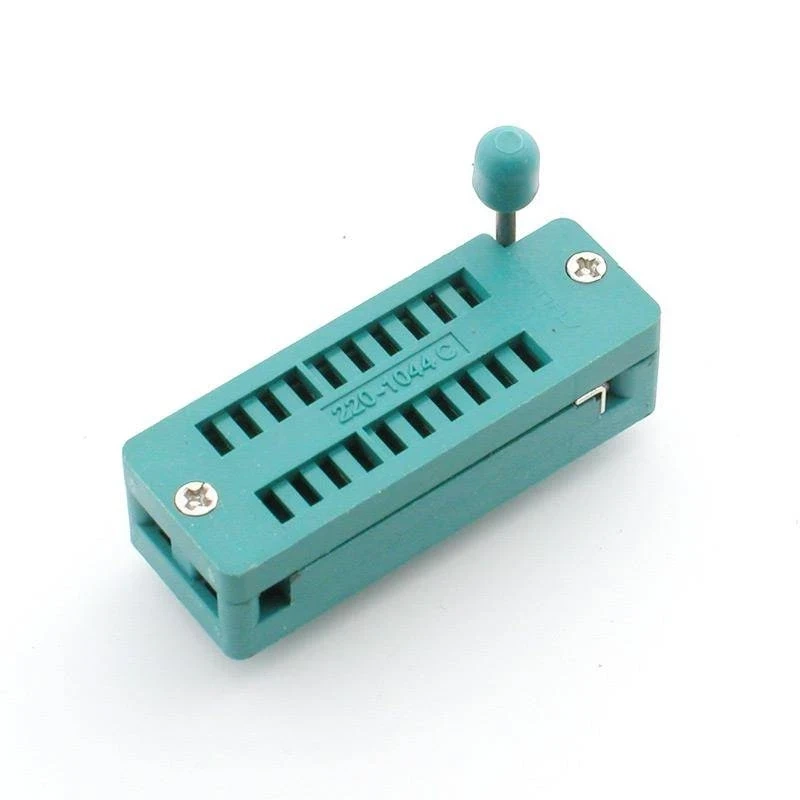

Podstawka ZIF na 20 pinów do programowania i testów układów DIP
Podstawka ZIF przenosi docisk styków na dźwignię. Po jej podniesieniu otwory rozsuwają się, układ wkłada się bez najmniejszego oporu, a opuszczenie dźwigni zaciska styki na wyprowadzeniach. Stąd nazwa: Zero Insertion Force, czyli zerowa siła wkładania.
Ma to znaczenie wszędzie tam, gdzie ten sam układ wchodzi i wychodzi wielokrotnie - przy programowaniu pamięci i mikrokontrolerów, testowaniu partii scalaków czy prototypowaniu. Zwykła podstawka DIP przy kilkudziesięciu cyklach rozklepuje styki i wygina wyprowadzenia układu.
Wersja wąska przyjmuje układy DIP20 w standardowym rozstawie rzędów 7,62 mm - tak zbudowana jest większość scalaków o tej liczbie wyprowadzeń.
Zastosowania
- programowanie pamięci EPROM, EEPROM i mikrokontrolerów
- testowanie i selekcja układów scalonych
- prototypowanie, gdy scalak wymienia się wielokrotnie
- stanowiska serwisowe i szkoleniowe
- układy, w których scalak bywa wymieniany przez użytkownika

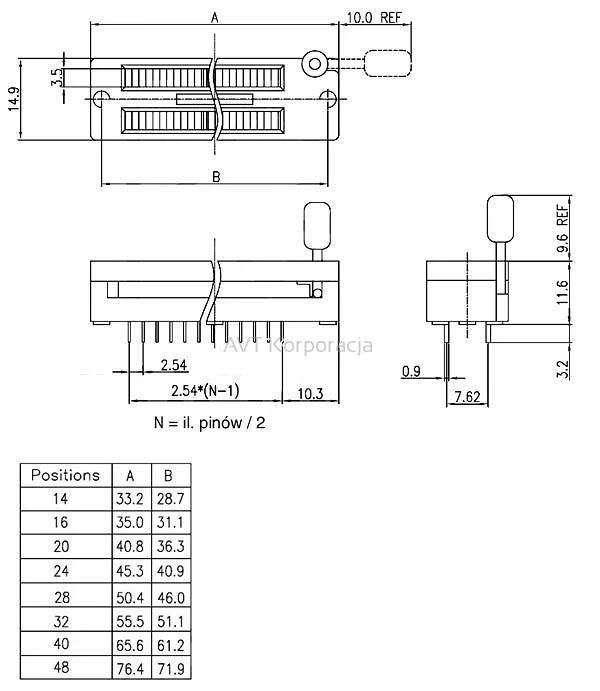

Specyfikacja techniczna
- typ: podstawka ZIF, zaciskowa
- liczba pinów: 20
- rozstaw rzędów: 7,62 mm
- raster wyprowadzeń: 2,54 mm
- montaż: przewlekany THT
- styki: złocone
- napięcie pracy: 50 V DC
- prąd pracy: 0,1 A
- temperatura pracy: -40...105°C
- temperatura lutowania: 260°C przez 5 s
- kolor korpusu: zielony
- oznaczenie producenta: Connfly 220-1044
Jak dobrać rozstaw rzędów
Liczba pinów nie wystarcza do doboru podstawki. Układy DIP występują w dwóch szerokościach obudowy: wąskiej o rozstawie rzędów 7,62 mm i szerokiej o rozstawie 15,24 mm. Ta sama liczba wyprowadzeń może występować w obu wariantach - typowo scalaki 24- i 28-nóżkowe.
Rozstaw sprawdza się w karcie katalogowej układu albo mierzy suwmiarką między środkami rzędów wyprowadzeń. Pomyłka oznacza, że układ po prostu nie wejdzie w otwory.
Raster wyprowadzeń, czyli odległość między sąsiednimi pinami w jednym rzędzie, wynosi w obudowach DIP zawsze 2,54 mm i nie jest kryterium wyboru.
Zasady bezpiecznej pracy
Dźwignię należy podnieść przed włożeniem i przed wyjęciem układu - próba wyciągnięcia scalaka przy zaciśniętych stykach wygina wyprowadzenia. Podstawka jest przeznaczona do obwodów niskonapięciowych: napięcie pracy nie powinno przekraczać 50 V DC, a prąd 0,1 A na styk.
Najczęściej zadawane pytania
Czym podstawka ZIF różni się od zwykłej podstawki DIP?
W zwykłej podstawce styki dociskają wyprowadzenia na stałe, więc każde włożenie i wyjęcie układu wymaga siły i stopniowo je rozklepuje. W ZIF docisk zwalnia dźwignia, dzięki czemu układ wchodzi swobodnie, a styki zaciskają się dopiero po jej opuszczeniu.
Czy zmieści się układ w obudowie szerokiej?
Nie, ta wersja jest przeznaczona do rozstawu rzędów 7,62 mm. Do obudów szerokich w rozstawie 15,24 mm służą wersje uniwersalne, które przyjmują oba rozstawy.
Ile cykli wytrzymuje taka podstawka?
Producent nie podaje deklarowanej liczby cykli dla tej serii. Konstrukcja ZIF jest jednak przeznaczona do wielokrotnej wymiany układu i to jest jej podstawowe zastosowanie, w odróżnieniu od podstawek zwykłych.
Czy podstawkę można wlutować w płytkę na stałe?
Tak, wyprowadzenia są przewlekane w rastrze 2,54 mm i lutuje się je jak zwykłą podstawkę. Producent podaje temperaturę lutowania 260°C przez 5 sekund - dłuższe grzanie może uszkodzić korpus.
Po co złocone styki?
Złocenie ogranicza utlenianie powierzchni styku, przez co rezystancja przejścia pozostaje stabilna mimo wielokrotnego wkładania i wyjmowania układu. Przy podstawce testowej ma to większe znaczenie niż przy podstawce montowanej raz na stałe.
