Sondy oscyloskopowe

Doświadczeni elektronicy zgodnie przyznają, że właściwie dobrany osprzęt pomiarowy jest niemal równie ważny, co sama aparatura. Niepisana historia zna wiele przypadków uszkodzeń badanych układów i urządzeń elektronicznych, które powstały podczas dokonywania pomiarów za pomocą nieodpowiednich akcesoriów – dość powiedzieć o zwarciach spowodowanych przez końcówkę multimetru lub sondy oscyloskopowej, która „zeskoczyła” z badanego padu bądź wyprowadzenia. Jako interfejs pomiędzy urządzeniem pomiarowym, a badanym obiektem, akcesoria – sondy, końcówki, adaptery czy też przewody pomiarowe – mogą w niektórych sytuacjach mocno wpływać na jakość uzyskiwanych wyników, ulegają też najszybszemu zużyciu spośród wszystkich elementów wyposażenia laboratorium. W tej kategorii przedstawiamy wysokiej klasy sondy oscyloskopowe oraz dedykowane do nich akcesoria pomiarowe.

Sonda oscyloskopowa – konstrukcja

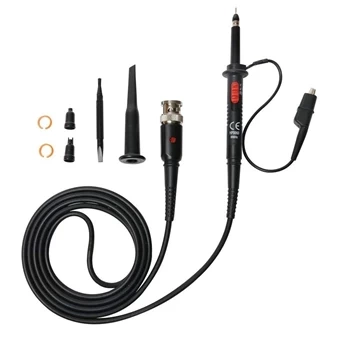

Zdecydowana większość klasycznych, napięciowych sond oscyloskopowych opiera się na konstrukcji skompensowanego dzielnika napięcia i parametrach dostosowanych do impedancji wejściowej oscyloskopu. Rozwiązanie takie ma dwie podstawowe funkcje: z jednej strony, sonda oscyloskopowa z dzielnikiem pozwala zwiększyć zakres mierzonych napięć, z drugiej zaś – w mniejszym stopniu obciąża badany układ z uwagi na wyższą impedancję wejściową. Prawie wszystkie sondy oscyloskopowe sprzedawane wraz z nowymi urządzeniami, jak i modele uniwersalne bądź oferowane jako akcesoria zamienne, mają wbudowany przełącznik suwakowy , pozwalający na wybór trybu pracy: w położeniu oznaczonym najczęściej „x1” sonda praktycznie bez zmian przenosi sygnał napięciowy na wejście oscyloskopu. Przełączenie w tryb „x10” powoduje włączenie do obwodu wejściowego sondy (szeregowo z wyprowadzeniem „gorącym”, czyli końcówką igłową) równoległego obwodu RC, składającego się z rezystora o wartości 9 MΩ oraz niewielkiego kondensatora zmiennego (trymera obrotowego). Obwód ten tworzy – wraz z obwodem wejściowym kanału Y oscyloskopu – dzielnik napięcia, który dzięki kompensacji częstotliwościowej (za pomocą trymera), w najlepszy możliwy sposób odwzorowuje rzeczywisty kształt sygnału (co ma pierwszorzędne znaczenie głównie przy stromych zboczach sygnałów prostokątnych).

Podstawowe parametry oraz rodzaje sond oscyloskopowych

Opisane wcześniej sondy oscyloskopowe są spotykane w nisko- i średniobudżetowych oscyloskopach, a ich nieco zmodyfikowana wersja – także w urządzeniach najwyższej klasy. W przypadku drogich, profesjonalnych oscyloskopów cyfrowych obwody dzielnika są bowiem przełączane programowo przez system operacyjny oscyloskopu. Rozwiązanie takie nie tylko podnosi ergonomię pracy z sondami (nie jest konieczne ręczne przesuwanie przełącznika, np. gdy sonda jest już podłączona do badanego obwodu, a jej poruszenie mogłoby spowodować odpięcie końcówki haczykowej od mierzonego elementu), ale także pozwala na automatyczne dostosowanie skali pionowej oscyloskopu w danym kanale, zgodnie z rzeczywistym ustawieniem dzielnika. W najbardziej zaawansowanych aplikacjach stosowane są także specjalne, zwykle dość kosztowne, aktywne sondy różnicowe, umożliwiające prowadzenie pomiarów niewielkich napięć zmiennych, nałożonych na składową stałą o dużej wartości. Inżynierowie zajmujący się energoelektroniką korzystają także z sond prądowych, które pozwalają na obrazowanie przebiegów o dużej wartości, w szerokim paśmie częstotliwościowym. W każdym przypadku producent określa maksymalną częstotliwość, z jaką może pracować sonda oscyloskopowa , a także skrajne dopuszczalne wartości napięcia (lub natężenia prądu w przypadku sond prądowych), których przekroczenie może doprowadzić do uszkodzenia sondy i/lub oscyloskopu.

Oferta sond do oscyloskopów w Sklepie AVT

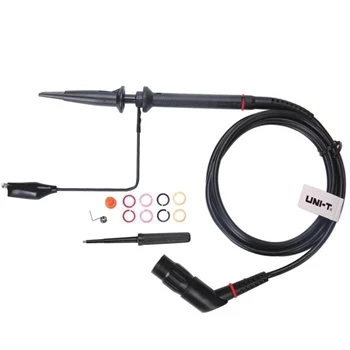

W naszej ofercie znajdziesz niedrogie sondy oscyloskopowe, przeznaczone do użycia z podstawowymi modelami oscyloskopów cyfrowych oraz analogowych, jak i markowe sondy wysokonapięciowe, umożliwiające bezpieczne prowadzenie pomiarów z napięciami do nawet 1,5 kV. Niektóre modele (np. UT-H01 oraz UT-H05) są wyposażone w kątowe wtyki BNC , zapewniające wygodne podłączenie do niektórych modeli oscyloskopów. Wśród akcesoriów wymiennych znalazła się wkręcana igła pomiarowa, a także 23-centymetrowy przewód masy, z którym może współpracować niemal dowolna sonda oscyloskopowa. Sklep AVT oferuje też specjalne adaptery, umożliwiające przejście z końcówki igłowej sond oscyloskopowych na wtyk bananowy w rozmiarze 2 mm lub 4 mm bądź gniazdo BNC.
