Mierniki analogowe

Mierniki analogowe

Mierniki analogowe to przyrządy pomiarowe, w których wynik odczytuje się ze skali za pomocą ruchomej wskazówki. Są wykorzystywane do pomiarów elektrycznych i elektronicznych, m.in. napięcia, prądu oraz rezystancji. W zależności od modelu mogą również umożliwiać sprawdzanie ciągłości obwodu, testowanie diod i tranzystorów, pomiar pojemności lub kontrolę stanu baterii.

Miernik wskazówkowy może być przydatny w warsztacie elektronicznym, podczas serwisowania urządzeń, nauki elektrotechniki oraz regulacji układów analogowych. Płynny ruch wskazówki ułatwia obserwowanie zmian mierzonej wartości, wahań napięcia i reakcji badanego obwodu. Jeżeli szukasz innych urządzeń do diagnostyki i pomiarów, sprawdź również kategorię aparatura pomiarowa.

Jak działa miernik analogowy?

Wynik pomiaru w mierniku analogowym przedstawia wychylenie wskazówki na odpowiednio opisanej skali. Przed rozpoczęciem pracy należy wybrać mierzoną wielkość oraz właściwy zakres. Następnie sondy pomiarowe podłącza się do badanego obwodu, a wartość odczytuje z podziałki odpowiadającej ustawionemu zakresowi.

Przy odczytywaniu wyniku należy patrzeć na skalę prostopadle. Odczyt pod kątem może powodować błąd paralaksy, czyli pozorne przesunięcie wskazówki względem podziałki. W modelach ze skalą lustrzaną prawidłowe ustawienie wzroku można rozpoznać po pokryciu wskazówki z jej odbiciem.

Do czego można wykorzystać multimetr analogowy?

Mierniki analogowe mogą służyć do podstawowej diagnostyki obwodów elektrycznych i elektronicznych. Zakres dostępnych pomiarów zależy od konkretnego modelu, dlatego przed zakupem należy sprawdzić jego specyfikację.

• Pomiar napięcia stałego i przemiennego pomaga kontrolować zasilacze, baterie, instalacje oraz układy elektroniczne.
• Pomiar prądu umożliwia sprawdzenie obciążenia badanego obwodu w granicach zakresu obsługiwanego przez miernik.
• Pomiar rezystancji pozwala kontrolować rezystory, przewody i połączenia po odłączeniu zasilania badanego układu.
• Test ciągłości obwodu ułatwia wykrywanie przerw w przewodach, ścieżkach i bezpiecznikach.
• Obserwacja zmian wartości jest przydatna podczas regulacji, strojenia i oceny stabilności obwodu.
• Funkcje dodatkowe mogą obejmować test diod, tranzystorów, baterii lub pomiar pojemności kondensatorów.

Miernik analogowy czy multimetr cyfrowy?

Miernik analogowy dobrze pokazuje kierunek i dynamikę zmian mierzonej wartości. Wskazówka porusza się płynnie, dlatego łatwo zauważyć wahania sygnału, narastanie napięcia lub reakcję układu podczas regulacji. Odczyt wymaga jednak prawidłowego dobrania skali i zakresu oraz uwzględnienia położenia wskazówki między działkami.

Multimetry cyfrowe prezentują wynik liczbowo, co zwykle upraszcza bezpośredni odczyt wartości. Wybór pomiędzy miernikiem analogowym i cyfrowym powinien zależeć od rodzaju wykonywanych pomiarów. Do obserwowania płynnych zmian wygodny może być miernik wskazówkowy, natomiast do szybkiego odczytywania konkretnej wartości często wybierany jest model cyfrowy.

Jak wybrać miernik analogowy?

Najważniejsze jest dopasowanie zakresów pomiarowych do napięć, prądów i rezystancji występujących w badanych obwodach. Nie należy wybierać miernika wyłącznie na podstawie maksymalnego napięcia podanego w nazwie produktu. Trzeba również sprawdzić kategorie bezpieczeństwa, zabezpieczenia wejść, rozdzielczość skali oraz funkcje dodatkowe.

• Zakres napięcia AC i DC powinien obejmować wartości występujące w planowanych zastosowaniach.
• Zakres pomiaru prądu trzeba sprawdzić oddzielnie, ponieważ może różnić się znacznie pomiędzy modelami.
• Zakres rezystancji powinien odpowiadać elementom i obwodom, które będą kontrolowane.
• Kategoria pomiarowa określa przeznaczenie miernika do pracy w określonych warunkach instalacji.
• Zabezpieczenia, takie jak bezpieczniki, ograniczają skutki nieprawidłowego podłączenia lub przeciążenia.
• Skala lustrzana pomaga ograniczyć błąd odczytu wynikający z niewłaściwego ustawienia wzroku.
• Funkcje dodatkowe warto dobierać do rzeczywistych potrzeb, np. testowania tranzystorów, diod albo ciągłości obwodu.

Mierniki analogowe Pro’sKit

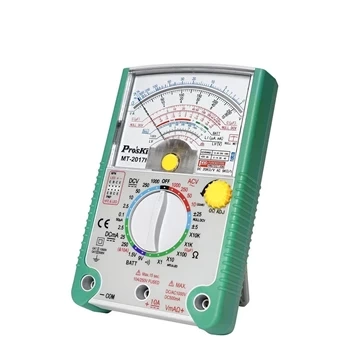

W kategorii dostępne są m.in. analogowe mierniki uniwersalne Pro’sKit. Multimetr analogowy Pro’sKit MT-2017N umożliwia pomiar napięcia AC i DC, prądu stałego, rezystancji oraz pojemności. Model oferuje również test ciągłości z sygnalizacją dźwiękową, test diod i LED oraz pomiar wzmocnienia tranzystorów hFE.

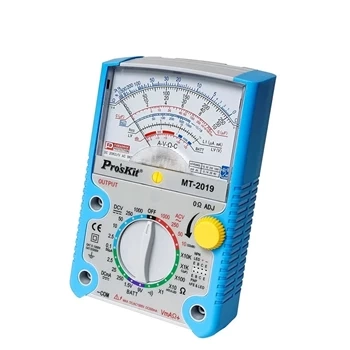

Miernik analogowy Pro’sKit MT-2019 służy do pomiaru napięcia AC i DC, prądu stałego, rezystancji oraz pojemności. Ma ręczny wybór zakresu, funkcję testowania diod, ciągłości obwodu, tranzystorów hFE oraz baterii 1,5 V i 9 V.

Przed wyborem konkretnego modelu należy porównać nie tylko maksymalne napięcie, lecz także zakres pomiaru prądu oraz dostępne funkcje. MT-2017N obsługuje pomiar prądu stałego do 10 A, natomiast zakres MT-2019 kończy się na 250 mA. Różnica ta ma istotne znaczenie przy pomiarach obwodów pobierających większy prąd.

Bezpieczne wykonywanie pomiarów miernikiem wskazówkowym

Jeżeli spodziewana wartość nie jest znana, pomiar należy rozpocząć od najwyższego dostępnego zakresu. Zbyt niski zakres może spowodować gwałtowne wychylenie wskazówki, przepalenie bezpiecznika lub uszkodzenie przyrządu. Dopiero po wstępnym odczycie można stopniowo zmniejszać zakres w celu uzyskania czytelniejszego wyniku.

Rezystancji, ciągłości obwodu, diod ani pojemności nie należy mierzyć w układzie znajdującym się pod napięciem. Przed pomiarem kondensator trzeba bezpiecznie rozładować. Podczas pomiaru napięcia lub prądu należy przestrzegać maksymalnych zakresów oraz kategorii bezpieczeństwa określonych dla danego modelu.

Do pomiaru prądu bez rozłączania przewodu mogą być przeznaczone mierniki cęgowe. Taki przyrząd działa inaczej niż klasyczny multimetr podłączany szeregowo i może być wygodniejszy przy kontroli prądu płynącego w pojedynczym przewodzie.

Mierniki analogowe w sklepie AVT

W sklepie AVT znajdziesz mierniki analogowe przeznaczone do prac elektronicznych, elektrycznych, serwisowych i edukacyjnych. Modele wskazówkowe sprawdzają się szczególnie tam, gdzie oprócz samej wartości ważna jest obserwacja jej zmian w czasie.

Dobry miernik analogowy powinien mieć zakresy dopasowane do planowanych pomiarów, czytelną skalę oraz właściwe zabezpieczenia. Przed użyciem trzeba zapoznać się z instrukcją konkretnego modelu, prawidłowo podłączyć przewody pomiarowe i ustawić odpowiedni zakres.

FAQ – mierniki analogowe

Czym jest miernik analogowy?

Miernik analogowy to przyrząd, w którym wynik pomiaru wskazuje ruchoma wskazówka poruszająca się nad podziałką. W zależności od modelu może mierzyć napięcie, prąd, rezystancję oraz inne wielkości elektryczne.

Czym różni się miernik analogowy od cyfrowego?

Miernik analogowy przedstawia wynik za pomocą wskazówki, dzięki czemu dobrze pokazuje płynne zmiany wartości. Multimetr cyfrowy wyświetla wynik liczbowo. Model cyfrowy zwykle ułatwia bezpośredni odczyt, a analogowy pozwala wygodnie obserwować kierunek i tempo zmian.

Jak prawidłowo odczytywać wskazania miernika analogowego?

Najpierw trzeba wybrać skalę odpowiadającą ustawionemu zakresowi, a następnie odczytać położenie wskazówki prostopadle do podziałki. Patrzenie pod kątem może powodować błąd paralaksy. Przy skali lustrzanej wskazówka powinna pokrywać się ze swoim odbiciem.

Od jakiego zakresu rozpocząć pomiar?

Gdy wartość napięcia lub prądu nie jest znana, pomiar należy rozpocząć od najwyższego dostępnego zakresu. Po uzyskaniu wstępnego wyniku można przełączać miernik na niższe zakresy, zachowując bezpieczny zapas.

Czy miernikiem analogowym można sprawdzać ciągłość przewodu?

Tak, jeżeli konkretny model ma pomiar rezystancji lub funkcję testu ciągłości. Niektóre mierniki, takie jak Pro’sKit MT-2017N, mogą dodatkowo sygnalizować ciągłość obwodu za pomocą buzzera. Badany obwód musi być odłączony od zasilania.

Czy miernikiem analogowym można mierzyć rezystancję w obwodzie pod napięciem?

Nie należy mierzyć rezystancji ani ciągłości w obwodzie znajdującym się pod napięciem. Zasilanie trzeba wyłączyć, a kondensatory rozładować. W przeciwnym razie wynik może być nieprawidłowy, a miernik może zostać uszkodzony.

Na co zwrócić uwagę przy zakupie miernika analogowego?

Trzeba porównać zakresy napięcia, prądu i rezystancji, kategorię bezpieczeństwa, zabezpieczenia, czytelność skali oraz funkcje dodatkowe. Warto również ustalić, czy przyrząd ma służyć głównie do obserwacji zmian sygnału, diagnostyki elementów, nauki elektroniki czy pomiarów instalacyjnych.
